Пристрій для випробувань інвалідних колясок

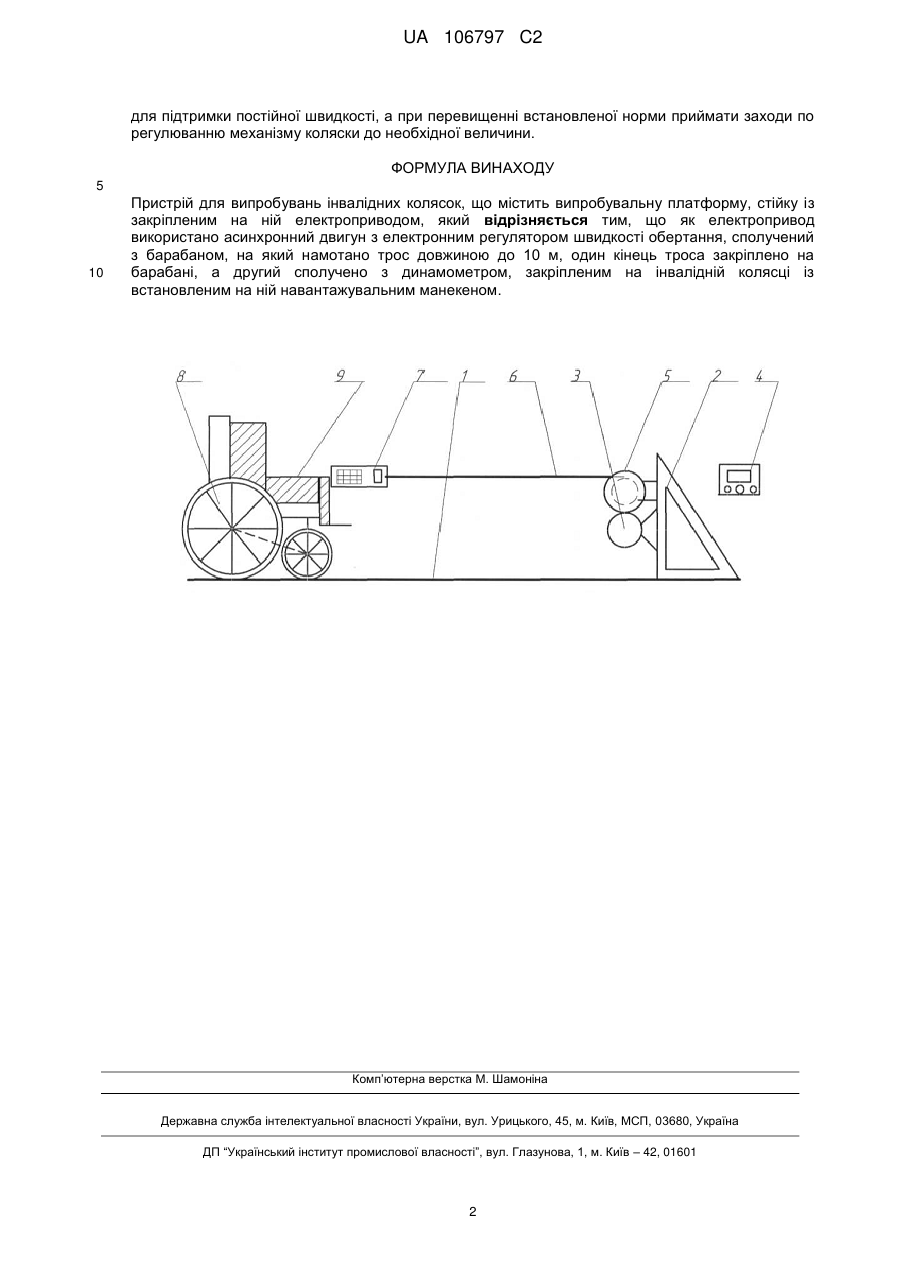

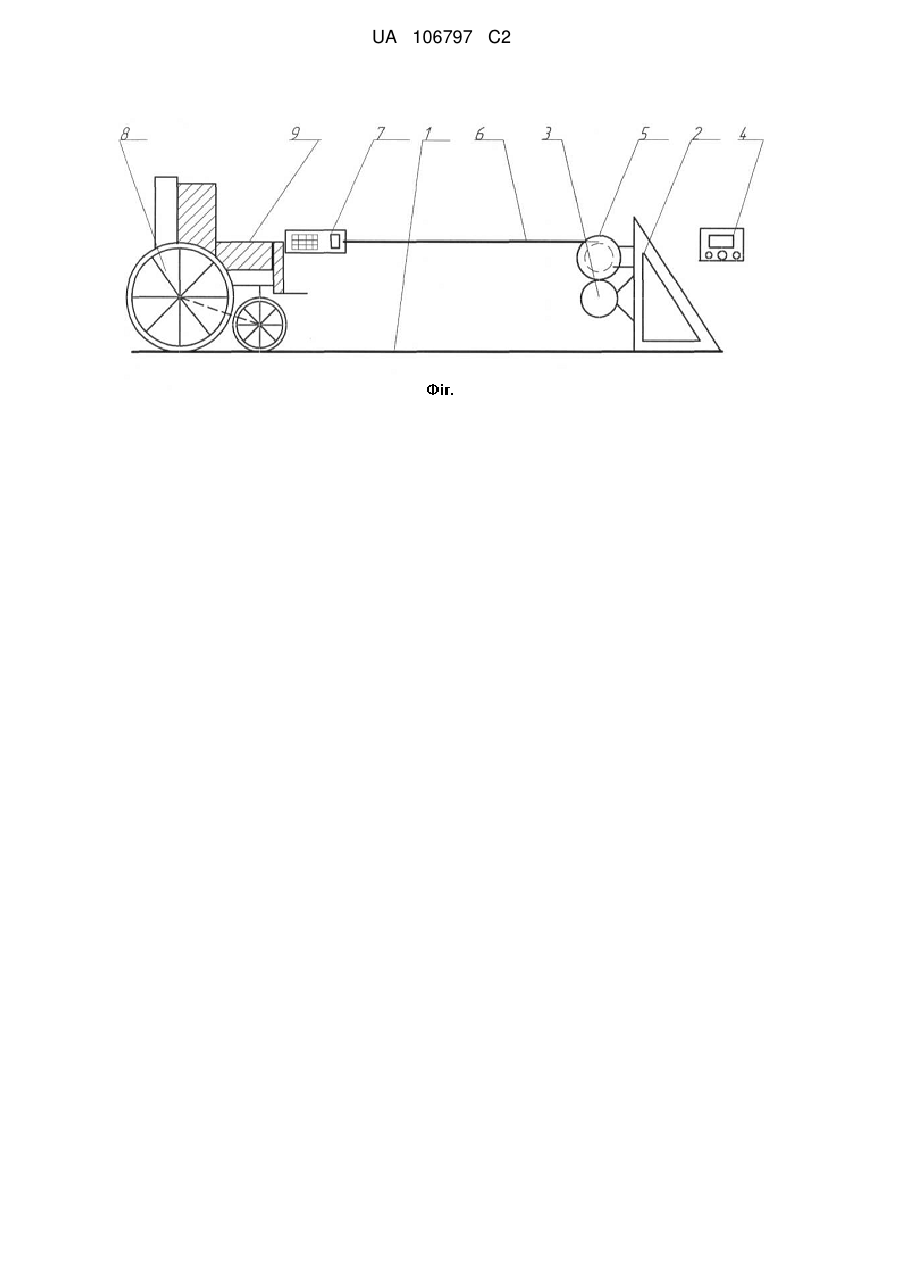

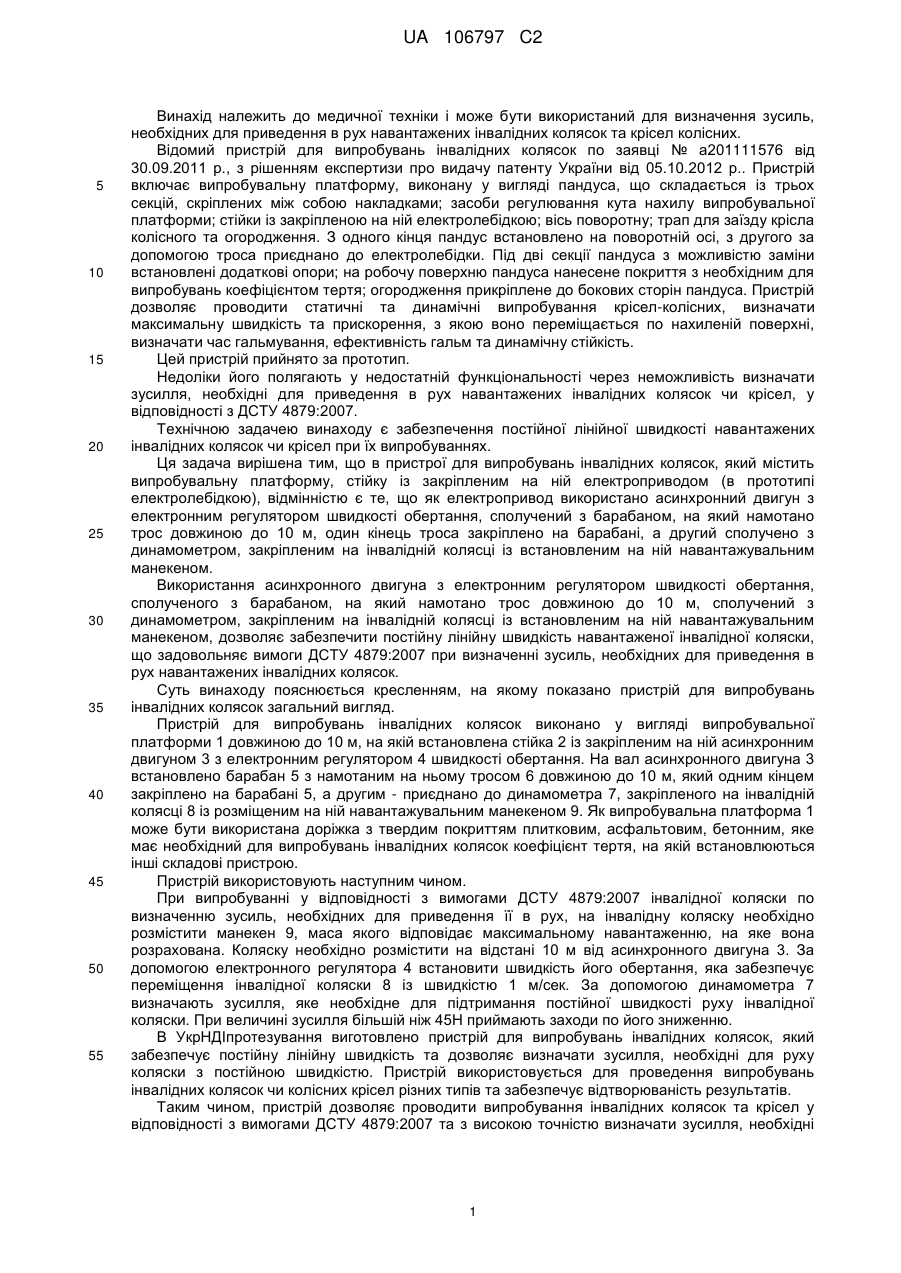

Реферат: Пристрій для випробувань інвалідних колясок належить до медичної техніки і може бути використаний для визначення зусиль, необхідних для приведення в рух навантажених інвалідних колясок та крісел колісних. Пристрій для випробувань інвалідних колясок містить випробувальну платформу, стійку із закріпленим на ній електроприводом, за який використано асинхронний двигун з електронним регулятором швидкості обертання, сполучений з барабаном, на який намотано трос довжиною до 10 м, один кінець троса закріплено на барабані, а другий сполучено з динамометром, закріпленим на інвалідній колясці із встановленим на ній навантажувальним манекеном. Запропонований пристрій дозволяє проводити випробування інвалідних колясок та крісел у відповідності з вимогами ДСТУ 4879:2007 та з високою точністю визначати зусилля, необхідні для підтримки постійної швидкості. UA 106797 C2 (12) UA 106797 C2 UA 106797 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до медичної техніки і може бути використаний для визначення зусиль, необхідних для приведення в рух навантажених інвалідних колясок та крісел колісних. Відомий пристрій для випробувань інвалідних колясок по заявці № а201111576 від 30.09.2011 р., з рішенням експертизи про видачу патенту України від 05.10.2012 р.. Пристрій включає випробувальну платформу, виконану у вигляді пандуса, що складається із трьох секцій, скріплених між собою накладками; засоби регулювання кута нахилу випробувальної платформи; стійки із закріпленою на ній електролебідкою; вісь поворотну; трап для заїзду крісла колісного та огородження. З одного кінця пандус встановлено на поворотній осі, з другого за допомогою троса приєднано до електролебідки. Під дві секції пандуса з можливістю заміни встановлені додаткові опори; на робочу поверхню пандуса нанесене покриття з необхідним для випробувань коефіцієнтом тертя; огородження прикріплене до бокових сторін пандуса. Пристрій дозволяє проводити статичні та динамічні випробування крісел-колісних, визначати максимальну швидкість та прискорення, з якою воно переміщається по нахиленій поверхні, визначати час гальмування, ефективність гальм та динамічну стійкість. Цей пристрій прийнято за прототип. Недоліки його полягають у недостатній функціональності через неможливість визначати зусилля, необхідні для приведення в рух навантажених інвалідних колясок чи крісел, у відповідності з ДСТУ 4879:2007. Технічною задачею винаходу є забезпечення постійної лінійної швидкості навантажених інвалідних колясок чи крісел при їх випробуваннях. Ця задача вирішена тим, що в пристрої для випробувань інвалідних колясок, який містить випробувальну платформу, стійку із закріпленим на ній електроприводом (в прототипі електролебідкою), відмінністю є те, що як електропривод використано асинхронний двигун з електронним регулятором швидкості обертання, сполучений з барабаном, на який намотано трос довжиною до 10 м, один кінець троса закріплено на барабані, а другий сполучено з динамометром, закріпленим на інвалідній колясці із встановленим на ній навантажувальним манекеном. Використання асинхронного двигуна з електронним регулятором швидкості обертання, сполученого з барабаном, на який намотано трос довжиною до 10 м, сполучений з динамометром, закріпленим на інвалідній колясці із встановленим на ній навантажувальним манекеном, дозволяє забезпечити постійну лінійну швидкість навантаженої інвалідної коляски, що задовольняє вимоги ДСТУ 4879:2007 при визначенні зусиль, необхідних для приведення в рух навантажених інвалідних колясок. Суть винаходу пояснюється кресленням, на якому показано пристрій для випробувань інвалідних колясок загальний вигляд. Пристрій для випробувань інвалідних колясок виконано у вигляді випробувальної платформи 1 довжиною до 10 м, на якій встановлена стійка 2 із закріпленим на ній асинхронним двигуном 3 з електронним регулятором 4 швидкості обертання. На вал асинхронного двигуна 3 встановлено барабан 5 з намотаним на ньому тросом 6 довжиною до 10 м, який одним кінцем закріплено на барабані 5, а другим - приєднано до динамометра 7, закріпленого на інвалідній колясці 8 із розміщеним на ній навантажувальним манекеном 9. Як випробувальна платформа 1 може бути використана доріжка з твердим покриттям плитковим, асфальтовим, бетонним, яке має необхідний для випробувань інвалідних колясок коефіцієнт тертя, на якій встановлюються інші складові пристрою. Пристрій використовують наступним чином. При випробуванні у відповідності з вимогами ДСТУ 4879:2007 інвалідної коляски по визначенню зусиль, необхідних для приведення її в рух, на інвалідну коляску необхідно розмістити манекен 9, маса якого відповідає максимальному навантаженню, на яке вона розрахована. Коляску необхідно розмістити на відстані 10 м від асинхронного двигуна 3. За допомогою електронного регулятора 4 встановити швидкість його обертання, яка забезпечує переміщення інвалідної коляски 8 із швидкістю 1 м/сек. За допомогою динамометра 7 визначають зусилля, яке необхідне для підтримання постійної швидкості руху інвалідної коляски. При величині зусилля більшій ніж 45Н приймають заходи по його зниженню. В УкрНДІпротезування виготовлено пристрій для випробувань інвалідних колясок, який забезпечує постійну лінійну швидкість та дозволяє визначати зусилля, необхідні для руху коляски з постійною швидкістю. Пристрій використовується для проведення випробувань інвалідних колясок чи колісних крісел різних типів та забезпечує відтворюваність результатів. Таким чином, пристрій дозволяє проводити випробування інвалідних колясок та крісел у відповідності з вимогами ДСТУ 4879:2007 та з високою точністю визначати зусилля, необхідні 1 UA 106797 C2 для підтримки постійної швидкості, а при перевищенні встановленої норми приймати заходи по регулюванню механізму коляски до необхідної величини. ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для випробувань інвалідних колясок, що містить випробувальну платформу, стійку із закріпленим на ній електроприводом, який відрізняється тим, що як електропривод використано асинхронний двигун з електронним регулятором швидкості обертання, сполучений з барабаном, на який намотано трос довжиною до 10 м, один кінець троса закріплено на барабані, а другий сполучено з динамометром, закріпленим на інвалідній колясці із встановленим на ній навантажувальним манекеном. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
