Пристрій для випробувань інвалідних крісел колісних
Номер патенту: 100328
Опубліковано: 10.12.2012
Формула / Реферат

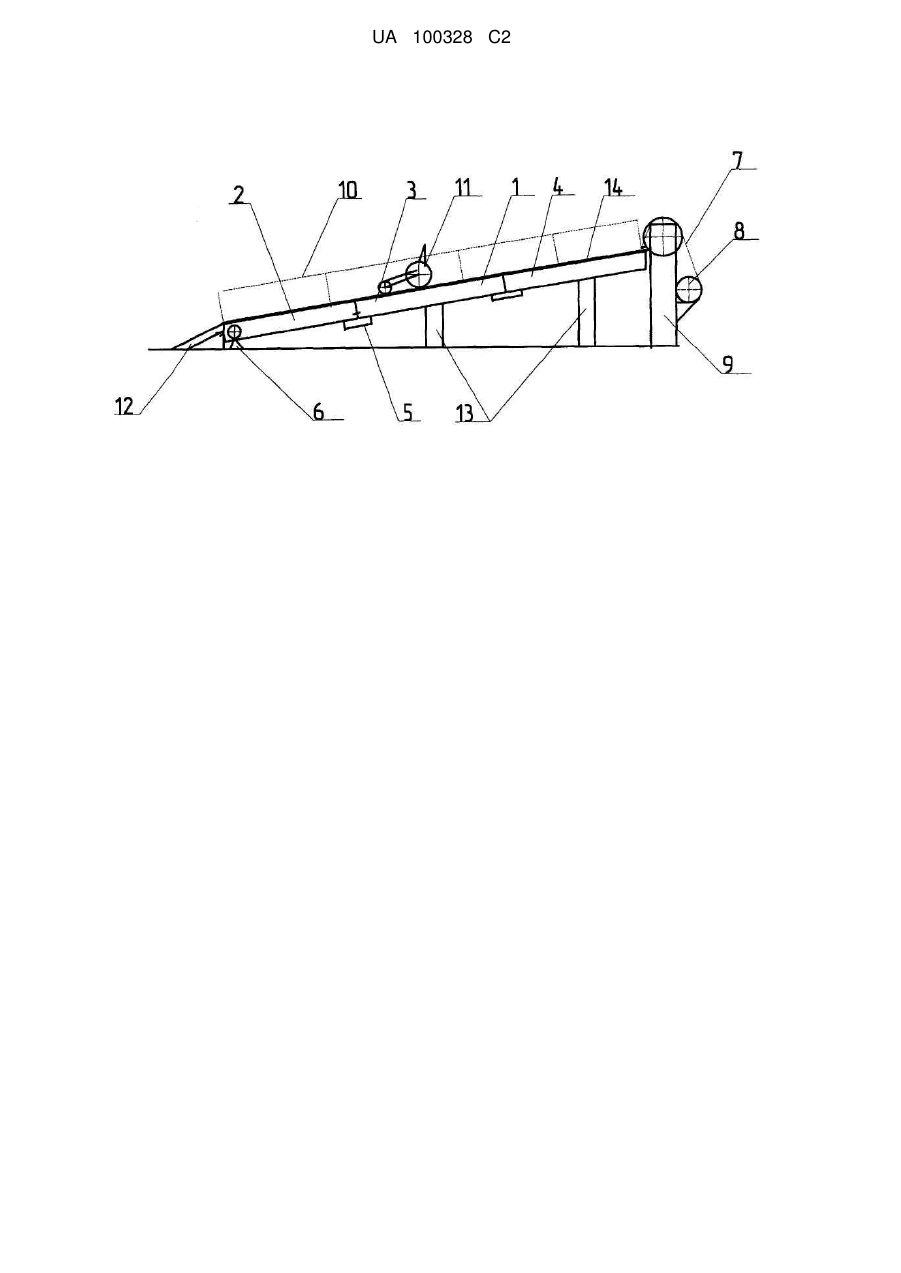

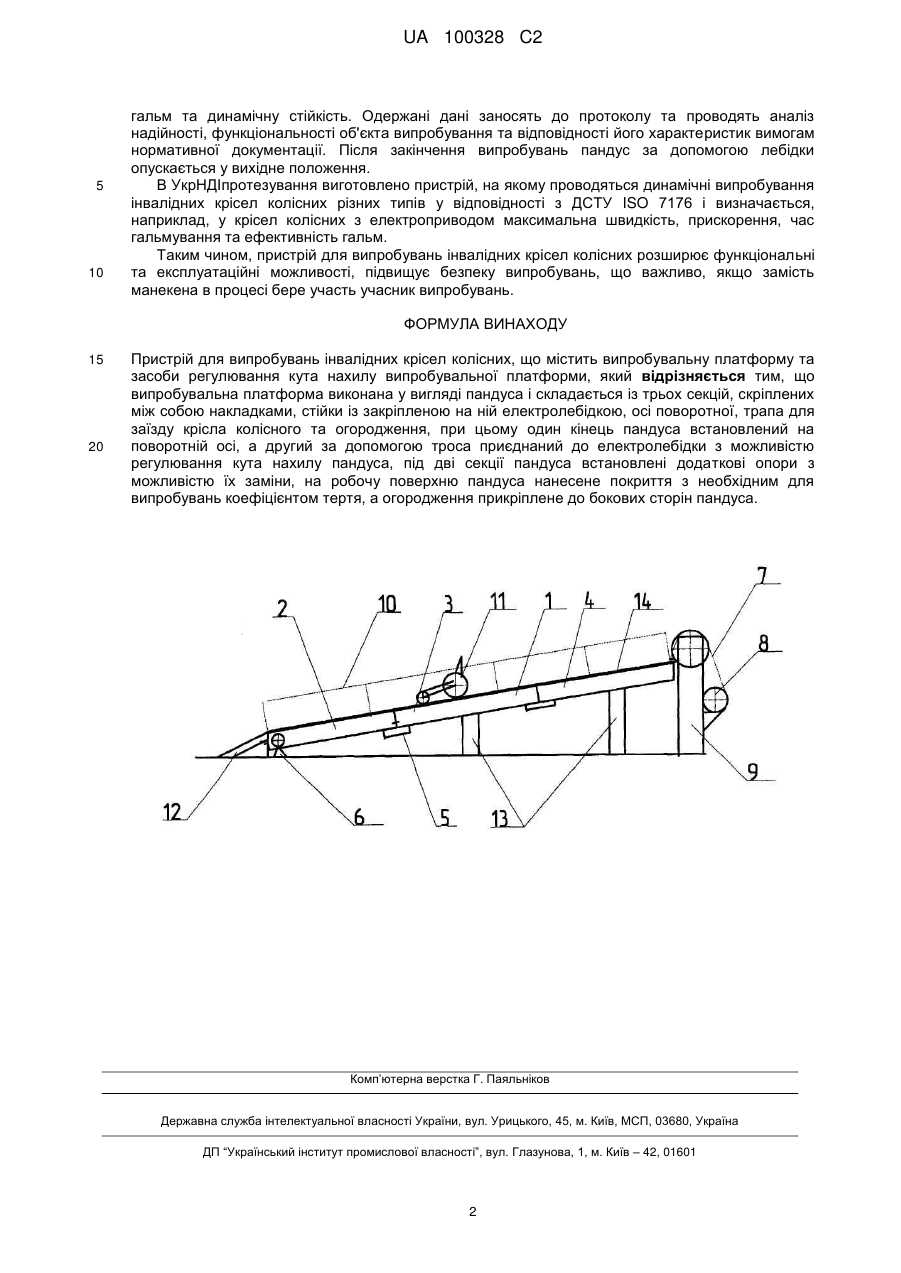

Пристрій для випробувань інвалідних крісел колісних, що містить випробувальну платформу та засоби регулювання кута нахилу випробувальної платформи, який відрізняється тим, що випробувальна платформа виконана у вигляді пандуса і складається із трьох секцій, скріплених між собою накладками, стійки із закріпленою на ній електролебідкою, осі поворотної, трапа для заїзду крісла колісного та огородження, при цьому один кінець пандуса встановлений на поворотній осі, а другий за допомогою троса приєднаний до електролебідки з можливістю регулювання кута нахилу пандуса, під дві секції пандуса встановлені додаткові опори з можливістю їх заміни, на робочу поверхню пандуса нанесене покриття з необхідним для випробувань коефіцієнтом тертя, а огородження прикріплене до бокових сторін пандуса.
Текст

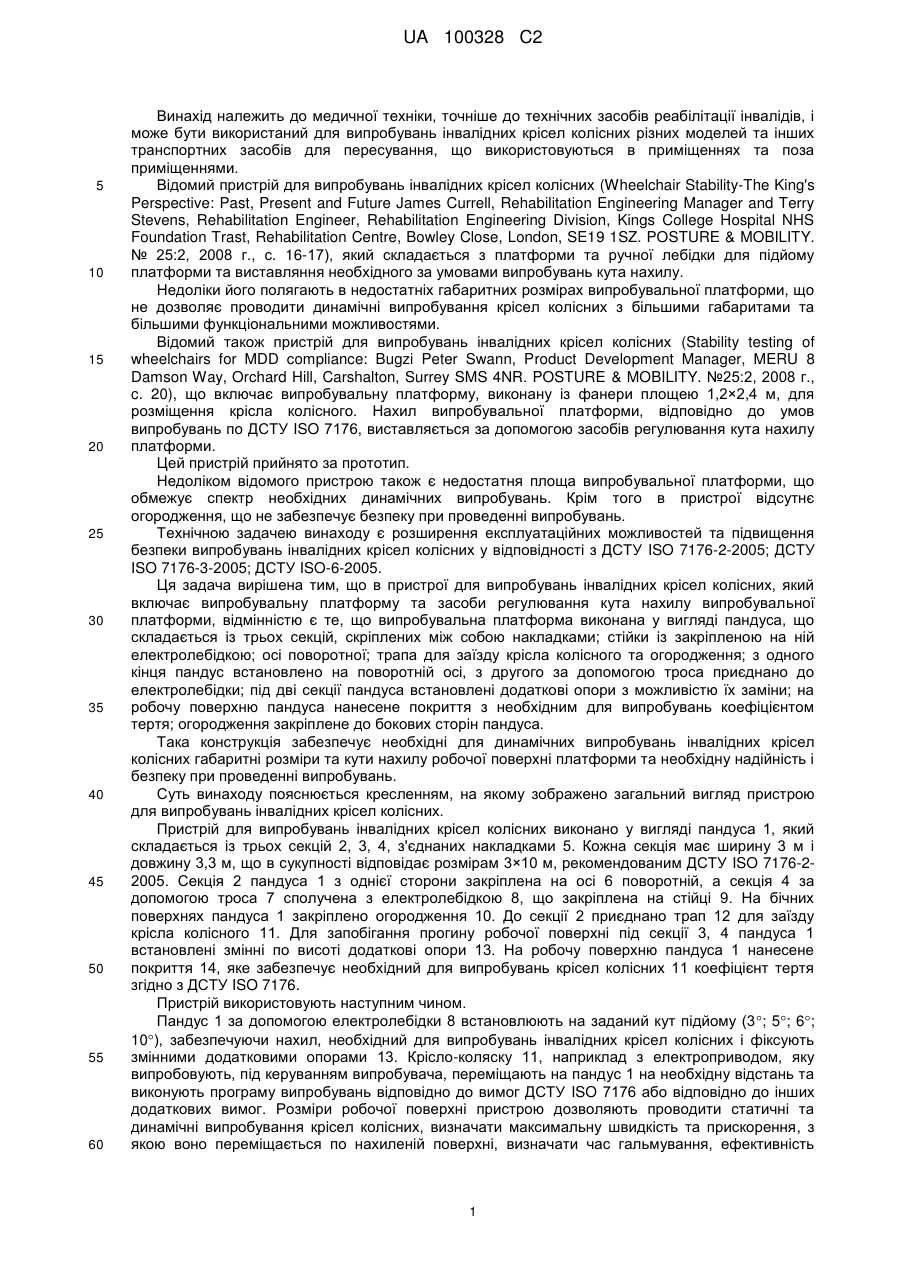

Реферат: Пристрій для випробувань інвалідних крісел колісних належить до медичної техніки і може бути використаний для випробувань крісел колісних різних моделей. Пристрій містить випробувальну платформу, виконану у вигляді пандуса, що складається із трьох секцій, скріплених між собою накладками, стійки із закріпленою на ній електролебідкою, осі поворотної, трапа для заїзду крісла колісного та огородження. При цьому один кінець пандуса встановлений на поворотній осі, а другий за допомогою троса приєднаний до електролебідки з можливістю регулювання кута нахилу пандуса. Під дві секції пандуса встановлені додаткові опори з можливістю їх заміни, на робочу поверхню пандуса нанесене покриття з необхідним для випробувань коефіцієнтом тертя, а огородження прикріплене до бокових сторін пандуса. Пристрій розширює функціональні і експлуатаційні можливості та підвищує безпеку випробувань. UA 100328 C2 (12) UA 100328 C2 UA 100328 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медичної техніки, точніше до технічних засобів реабілітації інвалідів, і може бути використаний для випробувань інвалідних крісел колісних різних моделей та інших транспортних засобів для пересування, що використовуються в приміщеннях та поза приміщеннями. Відомий пристрій для випробувань інвалідних крісел колісних (Wheelchair Stability-The King's Perspective: Past, Present and Future James Currell, Rehabilitation Engineering Manager and Terry Stevens, Rehabilitation Engineer, Rehabilitation Engineering Division, Kings College Hospital NHS Foundation Trast, Rehabilitation Centre, Bowley Close, London, SE19 1SZ. POSTURE & MOBILITY. № 25:2, 2008 г., с. 16-17), який складається з платформи та ручної лебідки для підйому платформи та виставляння необхідного за умовами випробувань кута нахилу. Недоліки його полягають в недостатніх габаритних розмірах випробувальної платформи, що не дозволяє проводити динамічні випробування крісел колісних з більшими габаритами та більшими функціональними можливостями. Відомий також пристрій для випробувань інвалідних крісел колісних (Stability testing of wheelchairs for MDD compliance: Bugzi Peter Swann, Product Development Manager, MERU 8 Damson Way, Orchard Hill, Carshalton, Surrey SMS 4NR. POSTURE & MOBILITY. №25:2, 2008 г., c. 20), що включає випробувальну платформу, виконану із фанери площею 1,2×2,4 м, для розміщення крісла колісного. Нахил випробувальної платформи, відповідно до умов випробувань по ДСТУ ISO 7176, виставляється за допомогою засобів регулювання кута нахилу платформи. Цей пристрій прийнято за прототип. Недоліком відомого пристрою також є недостатня площа випробувальної платформи, що обмежує спектр необхідних динамічних випробувань. Крім того в пристрої відсутнє огородження, що не забезпечує безпеку при проведенні випробувань. Технічною задачею винаходу є розширення експлуатаційних можливостей та підвищення безпеки випробувань інвалідних крісел колісних у відповідності з ДСТУ ISO 7176-2-2005; ДСТУ ISO 7176-3-2005; ДСТУ ISO-6-2005. Ця задача вирішена тим, що в пристрої для випробувань інвалідних крісел колісних, який включає випробувальну платформу та засоби регулювання кута нахилу випробувальної платформи, відмінністю є те, що випробувальна платформа виконана у вигляді пандуса, що складається із трьох секцій, скріплених між собою накладками; стійки із закріпленою на ній електролебідкою; осі поворотної; трапа для заїзду крісла колісного та огородження; з одного кінця пандус встановлено на поворотній осі, з другого за допомогою троса приєднано до електролебідки; під дві секції пандуса встановлені додаткові опори з можливістю їх заміни; на робочу поверхню пандуса нанесене покриття з необхідним для випробувань коефіцієнтом тертя; огородження закріплене до бокових сторін пандуса. Така конструкція забезпечує необхідні для динамічних випробувань інвалідних крісел колісних габаритні розміри та кути нахилу робочої поверхні платформи та необхідну надійність і безпеку при проведенні випробувань. Суть винаходу пояснюється кресленням, на якому зображено загальний вигляд пристрою для випробувань інвалідних крісел колісних. Пристрій для випробувань інвалідних крісел колісних виконано у вигляді пандуса 1, який складається із трьох секцій 2, 3, 4, з'єднаних накладками 5. Кожна секція має ширину 3 м і довжину 3,3 м, що в сукупності відповідає розмірам 3×10 м, рекомендованим ДСТУ ISO 7176-22005. Секція 2 пандуса 1 з однієї сторони закріплена на осі 6 поворотній, а секція 4 за допомогою троса 7 сполучена з електролебідкою 8, що закріплена на стійці 9. На бічних поверхнях пандуса 1 закріплено огородження 10. До секції 2 приєднано трап 12 для заїзду крісла колісного 11. Для запобігання прогину робочої поверхні під секції 3, 4 пандуса 1 встановлені змінні повисоті додаткові опори 13. На робочу поверхню пандуса 1 нанесене покриття 14, яке забезпечує необхідний для випробувань крісел колісних 11 коефіцієнт тертя згідно з ДСТУ ISO 7176. Пристрій використовують наступним чином. Пандус 1 за допомогою електролебідки 8 встановлюють на заданий кут підйому (3; 5; 6; 10), забезпечуючи нахил, необхідний для випробувань інвалідних крісел колісних і фіксують змінними додатковими опорами 13. Крісло-коляску 11, наприклад з електроприводом, яку випробовують, під керуванням випробувача, переміщають на пандус 1 на необхідну відстань та виконують програму випробувань відповідно до вимог ДСТУ ISO 7176 або відповідно до інших додаткових вимог. Розміри робочої поверхні пристрою дозволяють проводити статичні та динамічні випробування крісел колісних, визначати максимальну швидкість та прискорення, з якою воно переміщається по нахиленій поверхні, визначати час гальмування, ефективність 1 UA 100328 C2 5 10 гальм та динамічну стійкість. Одержані дані заносять до протоколу та проводять аналіз надійності, функціональності об'єкта випробування та відповідності його характеристик вимогам нормативної документації. Після закінчення випробувань пандус за допомогою лебідки опускається у вихідне положення. В УкрНДІпротезування виготовлено пристрій, на якому проводяться динамічні випробування інвалідних крісел колісних різних типів у відповідності з ДСТУ ISO 7176 і визначається, наприклад, у крісел колісних з електроприводом максимальна швидкість, прискорення, час гальмування та ефективність гальм. Таким чином, пристрій для випробувань інвалідних крісел колісних розширює функціональні та експлуатаційні можливості, підвищує безпеку випробувань, що важливо, якщо замість манекена в процесі бере участь учасник випробувань. ФОРМУЛА ВИНАХОДУ 15 20 Пристрій для випробувань інвалідних крісел колісних, що містить випробувальну платформу та засоби регулювання кута нахилу випробувальної платформи, який відрізняється тим, що випробувальна платформа виконана у вигляді пандуса і складається із трьох секцій, скріплених між собою накладками, стійки із закріпленою на ній електролебідкою, осі поворотної, трапа для заїзду крісла колісного та огородження, при цьому один кінець пандуса встановлений на поворотній осі, а другий за допомогою троса приєднаний до електролебідки з можливістю регулювання кута нахилу пандуса, під дві секції пандуса встановлені додаткові опори з можливістю їх заміни, на робочу поверхню пандуса нанесене покриття з необхідним для випробувань коефіцієнтом тертя, а огородження прикріплене до бокових сторін пандуса. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for testing wheel invalid chairs
Автори англійськоюSchetynin Viktor Viktorovych, Starchenko Yurii Ivanovych
Назва патенту російськоюУстройство для испытаний колесных инвалидных кресел
Автори російськоюЩетинин Виктор Викторович, Старченко Юрий Иванович
МПК / Мітки
МПК: G01M 99/00
Мітки: крісел, інвалідних, випробувань, пристрій, колісних
