Апарат електромагнітний для перемішування та диспергування компонентів

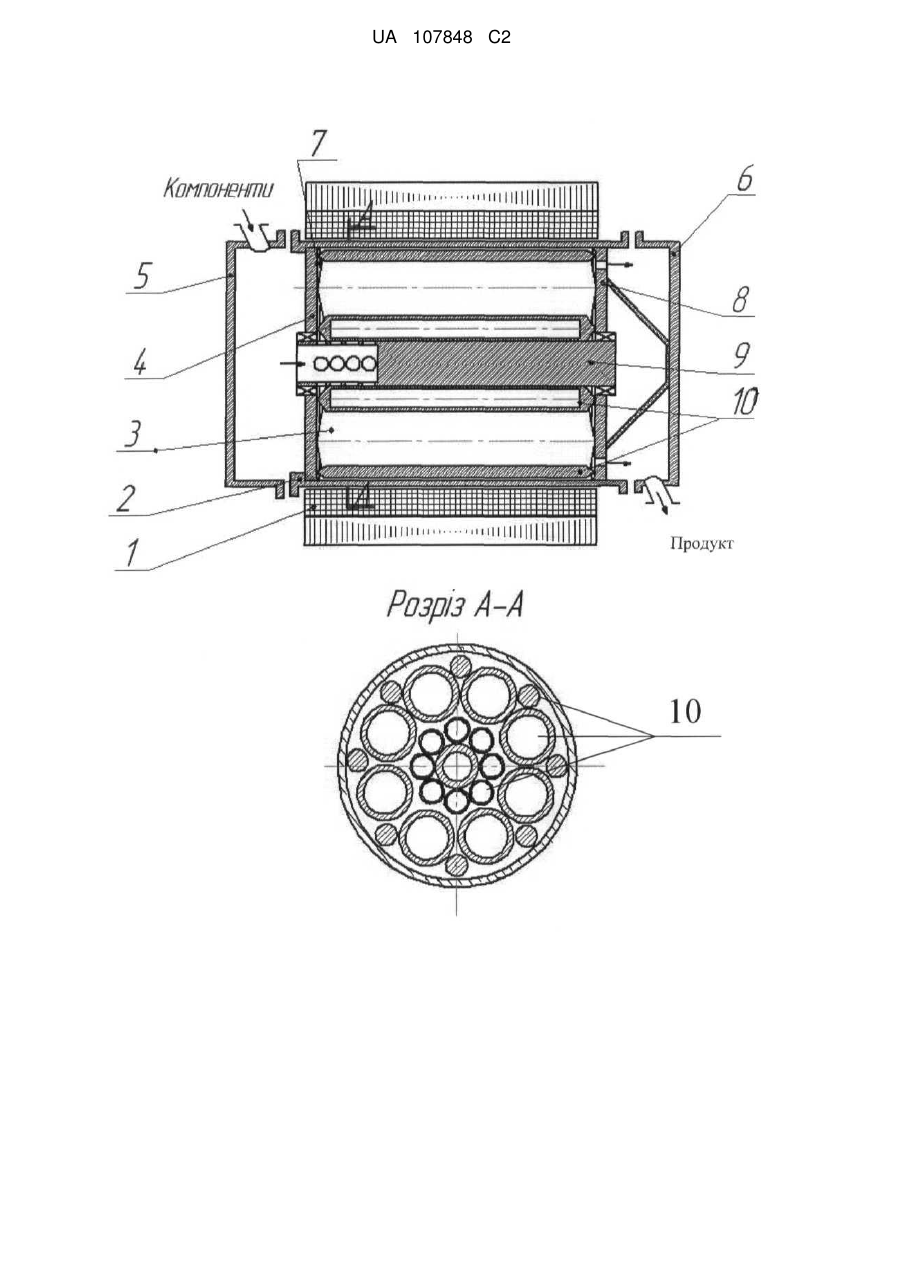

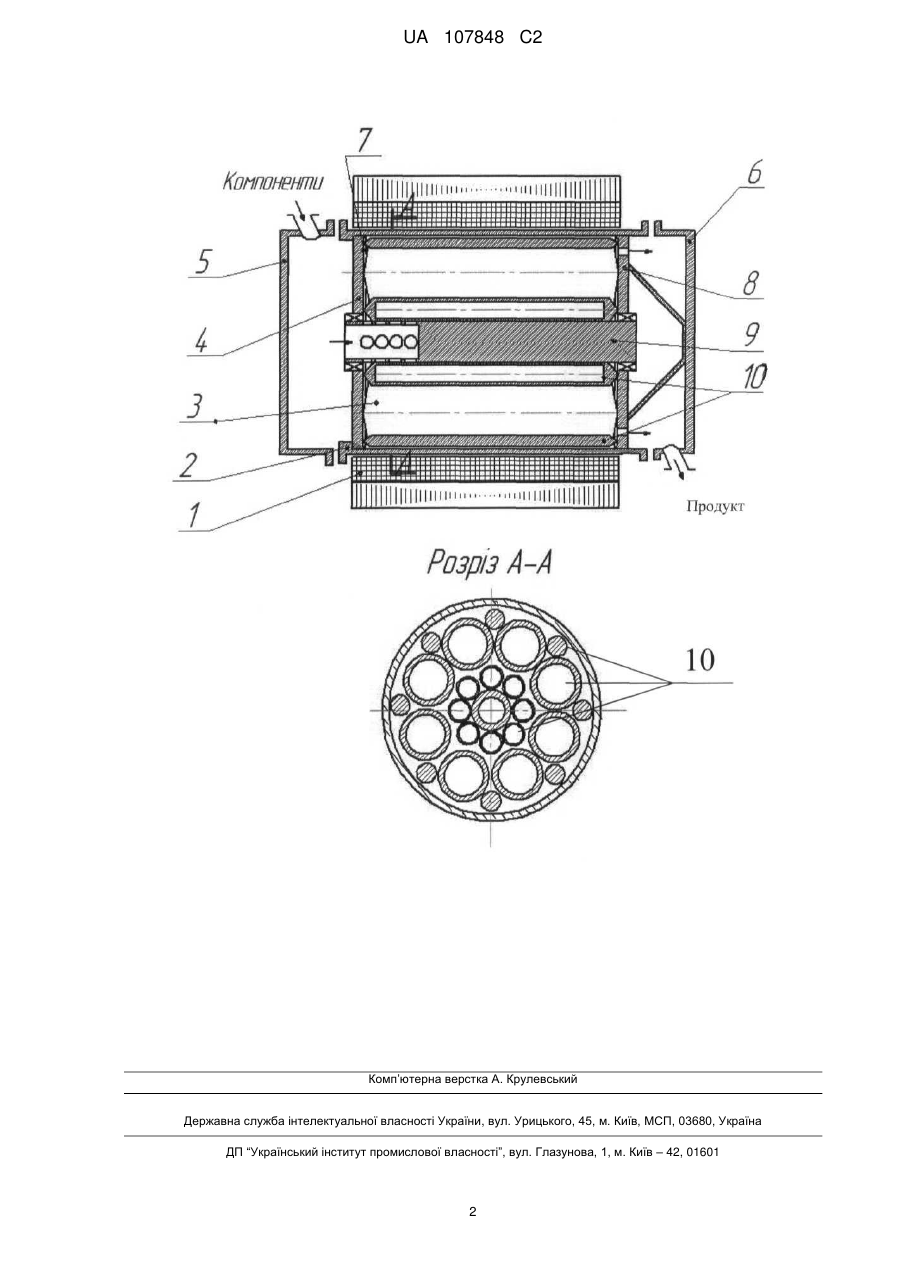

Реферат: Апарат належить до пристроїв для перемішування та диспергування рідинно-фазних систем. Апарат включає індуктор обертового електромагнітного поля, робочу камеру, робочий блок, який розташований в робочій камері і складається із торцевих кришок, між якими по центру та по радіусу розташовані робочі циліндричні елементи із електропровідного матеріалу і мають можливість обертатись навколо своєї осі та осі робочої камери. Центральний циліндричний робочий елемент виготовлений із феромагнітного матеріалу, в стінках має отвори і розташований в торцевих кришках в підшипниках, а також пристрій для подачі компонентів через центральний робочий елемент, та пристрій відводу продукту із зони розташованої біля внутрішньої поверхні робочої камери. Технічний результат: інтенсифікування процесу перемішування та диспергування компонентів. UA 107848 C2 (12) UA 107848 C2 UA 107848 C2 5 10 15 20 25 30 35 40 Винахід належить до апаратів для перемішування та диспергування рідиннофазних систем і може бути застосований в харчовій, мікробіологічній, фармацевтичній, хімічній та інших галузях економічної діяльності. Відомий апарат для перемішування та диспергування компонентів, який включає камеру з робочими елементами у вигляді стержнів, які закріплені в торцевих кришках з можливістю обертання навколо своєї осі, та статора, який розташований зовні камери [А.с./СССР/№ 915932, MKH B01J 19/12]. Задачею винаходу є створення такого апарата, який забезпечує інтенсифікацію процесу перемішування та диспергування компонентів і отримання продукту високої якості. Запропонований апарат має циліндричну робочу камеру із немагнітного матеріалу, яка розташована в індукторі обертового електромагнітного поля, робочий блок, що розташований в робочій камері і складається із торцевих кришок, робочих циліндричних елементів із електропровідного матеріалу. Центральний робочий елемент розташований в кришках, має циліндричну форму з отворами для подачі компонентів в робочу зону і може виготовлятись із феромагнітного матеріалу. Інші робочі елементи розташовані по радіусу між кришками таким чином, що зазор між їх твірними по колу і радіусу, а також внутрішньою поверхнею робочої камери в середньому складає до 2 мм. Торцеві частини їх мають сферичну або конічну форму. Кількість робочих елементів визначається їх діаметром, діаметром робочої камери та зазором між ними. Торцеві кришки мають форму кільця, по зовнішньому діаметру якого на внутрішній поверхні розташований виступ, а в центральній частині отвір для розташування вузла кріплення центрального робочого елемента в підшипниках. Апарат має пристрій для подачі компонентів та пристрій відведення готового продукту. На малюнку схематично показана будова запропонованого апарата. Апарат складається із індуктора обертового електромагнітного поля 1, робочої камери 2, робочого блока циліндричних елементів 3, який розташований в пристрої 4, пристрою подачі компонентів в робочу камеру 5 та відводу готового продукту 6. Робочий блок складається із торцевих кришок 7, 8, центрального робочого елемента 9, який розташований в торцевих кришках в підшипниках і має будову, яка забезпечує подачу компонентів в зону обробки, а також робочих елементів 10. Апарат працює наступним чином. Під дією обертового електромагнітного поля індуктора центральний феромагнітний елемент 9 обертається навколо осі. Робочі елементи 10, так як вони виготовлені із електропровідного матеріалу, рухаються навколо своєї осі та осі робочої камери. Компоненти через пристрій 5 поступають в центральний робочий елемент 9. Через отвори елемента 9 компоненти поступають в зазор між робочими елементами 10. В зв'язку з тим, що робочі елементи по лінії контакту рухаються назустріч один одному, компоненти інтенсивно перемішуються та диспергуються. Рух робочих елементів навколо своєї осі та осі робочої камери забезпечує рівномірне перерозподілення компонентів в робочій камері. Вільне розташування робочих елементів між торцевими кришками забезпечує самостійне саморегулювання зазору між ними в залежності від швидкості середовища та дисперсності компонентів, що призводить до якісного диспергування компонентів і отримання продукту однорідної дисперсності. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Апарат для перемішування та диспергування компонентів, який включає індуктор обертового електромагнітного поля і реактор з робочими елементами у вигляді стержнів, що закріплені між торцевими кришками з можливістю обертання навколо своєї осі, який відрізняється тим, що в робочій камері між торцевими кришками по центру та по радіусу розташовані робочі циліндричні елементи із електропровідного матеріалу, які мають можливість обертатись навколо своєї осі та осі робочої камери. 2. Апарат за п. 1, який відрізняється тим, що центральний циліндричний робочий елемент виготовлений із феромагнітного матеріалу і в стінках має отвори. 3. Апарат за пп. 1, 2, який відрізняється тим, що має пристрій подачі компонентів через центральний робочий елемент та пристрій відводу продукту із зони, розташованої біля внутрішньої поверхні робочої камери. 1 UA 107848 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
