Апарат для перемішування рідких середовищ

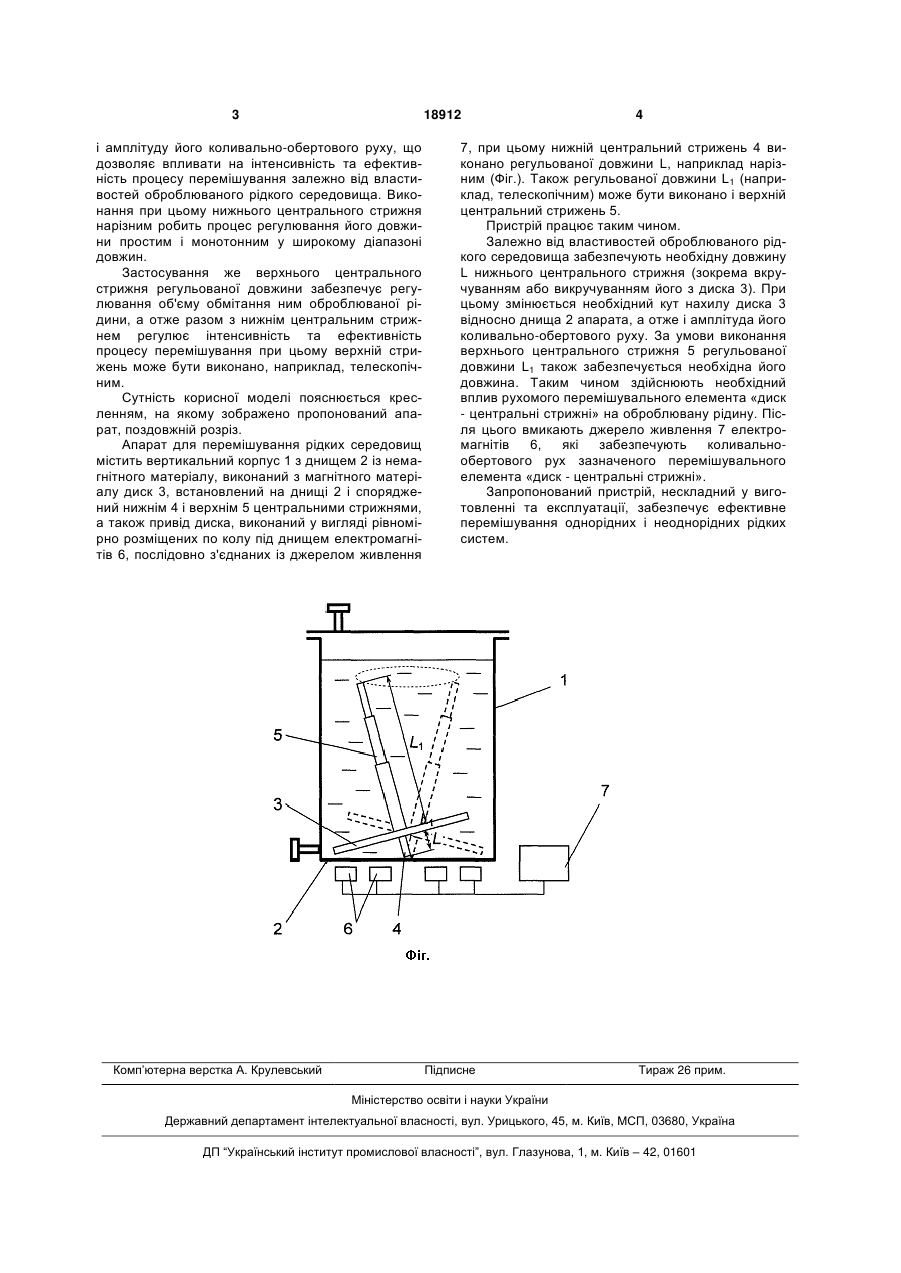

1. Апарат для перемішування рідких середовищ, що містить вертикальний корпус з днищем із 3 18912 і амплітуду його коливально-обертового руху, що дозволяє впливати на інтенсивність та ефективність процесу перемішування залежно від властивостей оброблюваного рідкого середовища. Виконання при цьому нижнього центрального стрижня нарізним робить процес регулювання його довжини простим і монотонним у широкому діапазоні довжин. Застосування же верхнього центрального стрижня регульованої довжини забезпечує регулювання об'єму обмітання ним оброблюваної рідини, а отже разом з нижнім центральним стрижнем регулює інтенсивність та ефективність процесу перемішування при цьому верхній стрижень може бути виконано, наприклад, телескопічним. Сутність корисної моделі пояснюється кресленням, на якому зображено пропонований апарат, поздовжній розріз. Апарат для перемішування рідких середовищ містить вертикальний корпус 1 з днищем 2 із немагнітного матеріалу, виконаний з магнітного матеріалу диск 3, встановлений на днищі 2 і споряджений нижнім 4 і верхнім 5 центральними стрижнями, а також привід диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів 6, послідовно з'єднаних із джерелом живлення Комп’ютерна верстка А. Крулевський 4 7, при цьому нижній центральний стрижень 4 виконано регульованої довжини L, наприклад нарізним (Фіг.). Також регульованої довжини L1 (наприклад, телескопічним) може бути виконано і верхній центральний стрижень 5. Пристрій працює таким чином. Залежно від властивостей оброблюваного рідкого середовища забезпечують необхідну довжину L нижнього центрального стрижня (зокрема вкручуванням або викручуванням його з диска 3). При цьому змінюється необхідний кут нахилу диска 3 відносно днища 2 апарата, а отже і амплітуда його коливально-обертового руху. За умови виконання верхнього центрального стрижня 5 регульованої довжини L1 також забезпечується необхідна його довжина. Таким чином здійснюють необхідний вплив рухомого перемішувального елемента «диск - центральні стрижні» на оброблювану рідину. Після цього вмикають джерело живлення 7 електромагнітів 6, які забезпечують коливальнообертового рух зазначеного перемішувального елемента «диск - центральні стрижні». Запропонований пристрій, нескладний у виготовленні та експлуатації, забезпечує ефективне перемішування однорідних і неоднорідних рідких систем. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
