Апарат для перемішування рідин
Номер патенту: 48209
Опубліковано: 10.03.2010
Автори: Мікульонок Ігор Олегович, Козинець Надія Михайлівна, Трубчик Світлана Михайлівна
Формула / Реферат
Апарат для перемішування рідин, що містить вертикальний корпус з днищем із немагнітного матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеним на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення, який відрізняється тим, що з боку верхнього кінця стрижня на ньому розміщено щонайменше один додатковий диск, діаметр якого менше від діаметра основного диска.
Текст

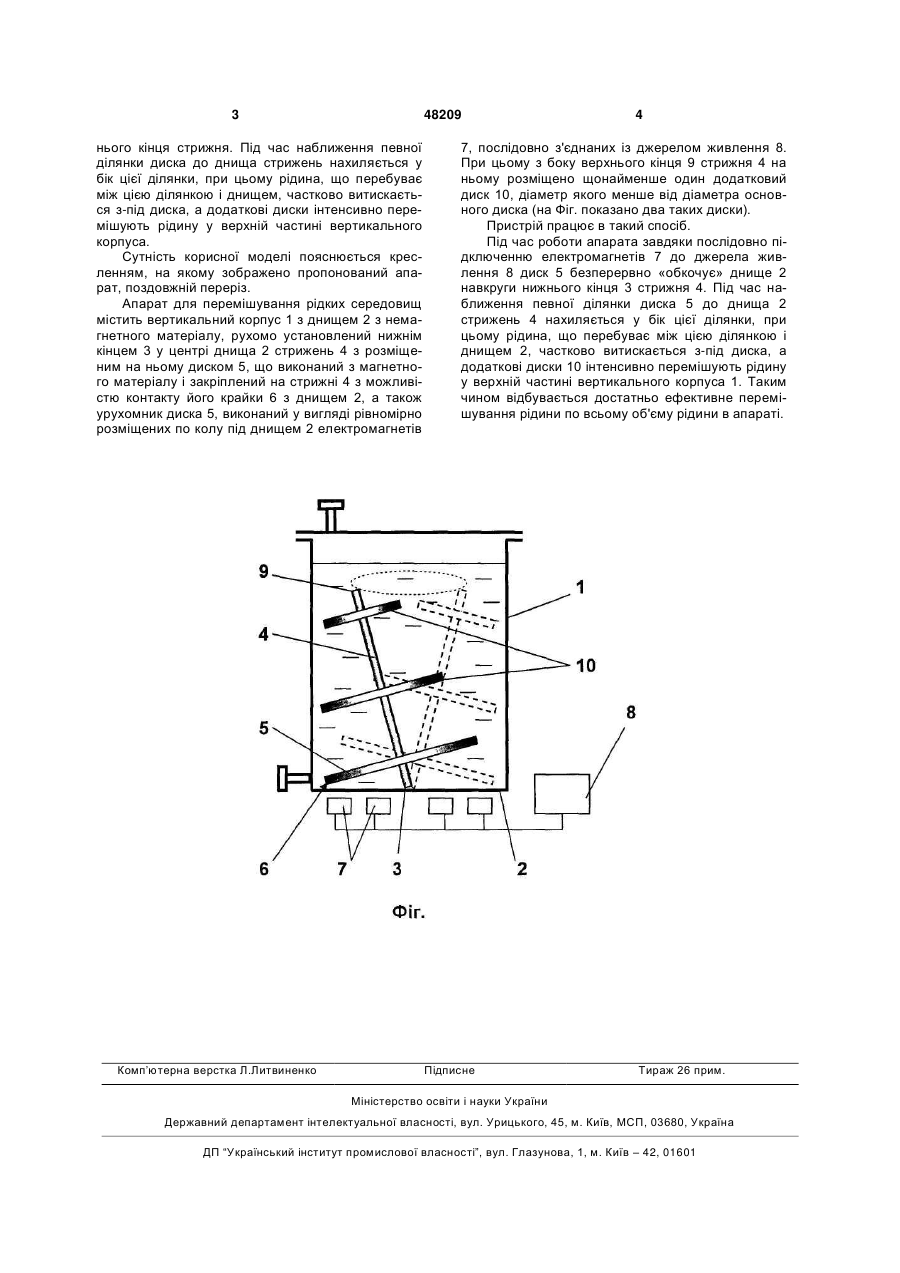

Апарат для перемішування рідин, що містить вертикальний корпус з днищем із немагнітного 3 48209 нього кінця стрижня. Під час наближення певної ділянки диска до днища стрижень нахиляється у бік цієї ділянки, при цьому рідина, що перебуває між цією ділянкою і днищем, частково витискається з-під диска, а додаткові диски інтенсивно перемішують рідину у верхній частині вертикального корпуса. Сутність корисної моделі пояснюється кресленням, на якому зображено пропонований апарат, поздовжній переріз. Апарат для перемішування рідких середовищ містить вертикальний корпус 1 з днищем 2 з немагнетного матеріалу, рухомо установлений нижнім кінцем 3 у центрі днища 2 стрижень 4 з розміщеним на ньому диском 5, що виконаний з магнетного матеріалу і закріплений на стрижні 4 з можливістю контакту його крайки 6 з днищем 2, а також урухомник диска 5, виконаний у вигляді рівномірно розміщених по колу під днищем 2 електромагнетів Комп’ютерна верстка Л.Литвиненко 4 7, послідовно з'єднаних із джерелом живлення 8. При цьому з боку верхнього кінця 9 стрижня 4 на ньому розміщено щонайменше один додатковий диск 10, діаметр якого менше від діаметра основного диска (на Фіг. показано два таких диски). Пристрій працює в такий спосіб. Під час роботи апарата завдяки послідовно підключенню електромагнетів 7 до джерела живлення 8 диск 5 безперервно «обкочує» днище 2 навкруги нижнього кінця 3 стрижня 4. Під час наближення певної ділянки диска 5 до днища 2 стрижень 4 нахиляється у бік цієї ділянки, при цьому рідина, що перебуває між цією ділянкою і днищем 2, частково витискається з-під диска, а додаткові диски 10 інтенсивно перемішують рідину у верхній частині вертикального корпуса 1. Таким чином відбувається достатньо ефективне перемішування рідини по всьому об'єму рідини в апараті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing liquids
Автори англійськоюMikulionok Ihor Olehovych, Kozynets Nadia Mykhailivna, Trubchyk Svitlana Mykhailivna
Назва патенту російськоюАппарат для перемешивания жидкостей
Автори російськоюМикуленок Игорь Олегович, Козинец Надежда Михайловна, Трубчик Светлана Михайловна
МПК / Мітки
МПК: C12M 3/00, C12M 1/02, B01F 11/00
Мітки: рідин, апарат, перемішування
