Апарат для перемішування рідких середовищ
Номер патенту: 48207
Опубліковано: 10.03.2010
Автори: Рубець Юлія Петрівна, Вододюк Галина Андріївна, Мікульонок Ігор Олегович
Формула / Реферат
Апарат для перемішування рідких середовищ, що містить вертикальний корпус з днищем із немагнетного матеріалу, виконаний з магнетного матеріалу диск, встановлений на днищі і споряджений нижнім центральним стрижнем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнетів, послідовно з'єднаних із джерелом живлення, який відрізняється тим, що диск виконано перфорованим.
Текст

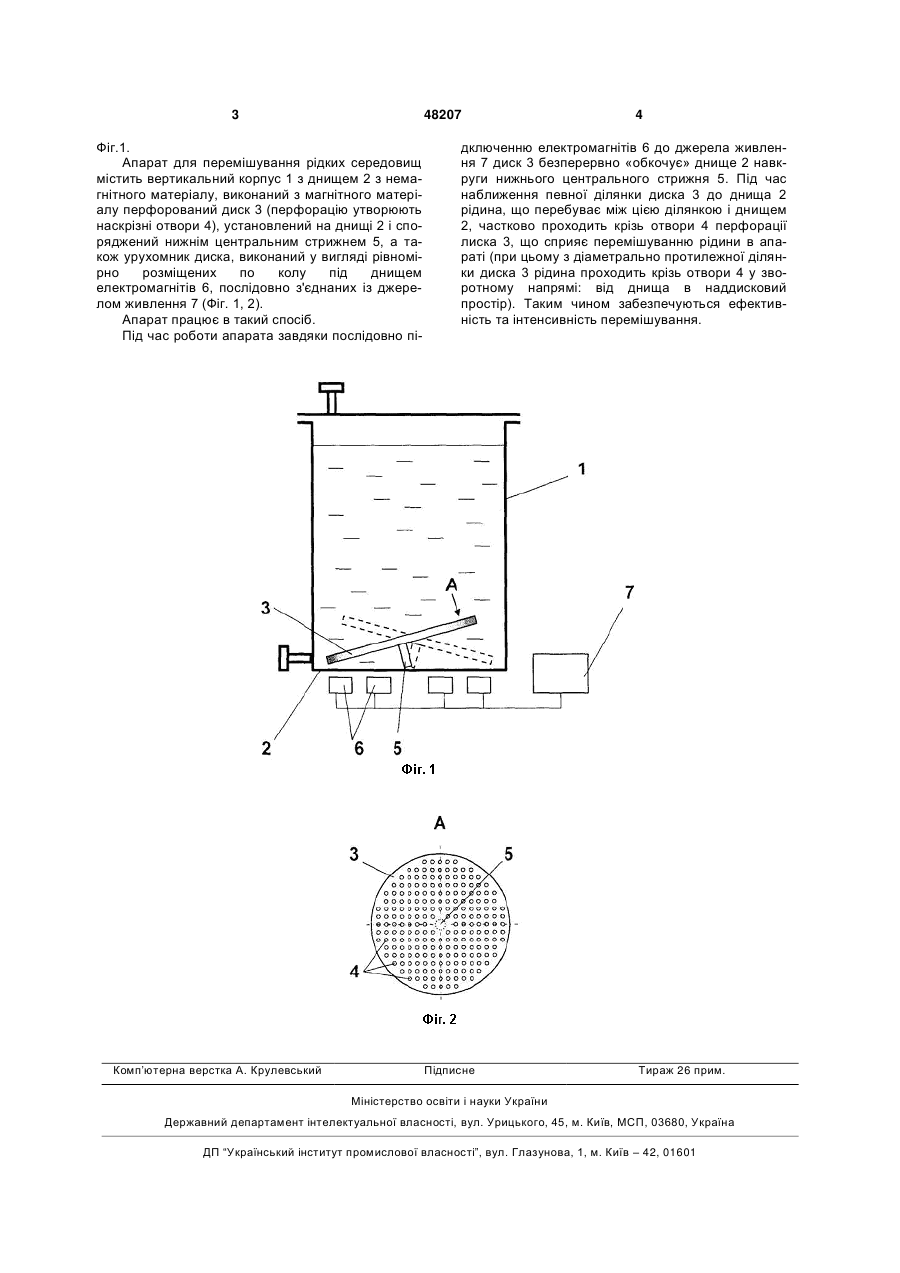

Апарат для перемішування рідких середовищ, що містить вертикальний корпус з днищем із немагнетного матеріалу, виконаний з магнетного матеріалу диск, встановлений на днищі і споряджений нижнім центральним стрижнем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнетів, послідовно з'єднаних із джерелом живлення, який відрізняється тим, що диск виконано перфорованим. (19) (21) u200909485 (22) 15.09.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОДОДЮК ГАЛИНА АНДРІЇВНА, РУБЕЦЬ ЮЛІЯ ПЕТРІВНА (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОДОДЮК ГАЛИНА АНДРІЇВНА, РУБЕЦЬ ЮЛІЯ ПЕТРІВНА 3 48207 Фіг.1. Апарат для перемішування рідких середовищ містить вертикальний корпус 1 з днищем 2 з немагнітного матеріалу, виконаний з магнітного матеріалу перфорований диск 3 (перфорацію утворюють наскрізні отвори 4), установлений на днищі 2 і споряджений нижнім центральним стрижнем 5, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів 6, послідовно з'єднаних із джерелом живлення 7 (Фіг. 1, 2). Апарат працює в такий спосіб. Під час роботи апарата завдяки послідовно пі Комп’ютерна верстка А. Крулевський 4 дключенню електромагнітів 6 до джерела живлення 7 диск 3 безперервно «обкочує» днище 2 навкруги нижнього центрального стрижня 5. Під час наближення певної ділянки диска 3 до днища 2 рідина, що перебуває між цією ділянкою і днищем 2, частково проходить крізь отвори 4 перфорації лиска 3, що сприяє перемішуванню рідини в апараті (при цьому з діаметрально протилежної ділянки диска 3 рідина проходить крізь отвори 4 у зворотному напрямі: від днища в наддисковий простір). Таким чином забезпечуються ефективність та інтенсивність перемішування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing liquid media
Автори англійськоюMikulionok Ihor Olehovych, Vododiuk Halyna Andriivna, Rubets Yulia Petrivna
Назва патенту російськоюАппарат для перемешивания жидких сред
Автори російськоюМикуленок Игорь Олегович, Вододюк Галина Андреевна, Рубец Юлия Петровна
МПК / Мітки
МПК: C12M 1/02, C12M 3/00, B01F 11/00
Мітки: середовищ, рідких, апарат, перемішування
