Електроакустичний перетворювач
Номер патенту: 107896
Опубліковано: 24.06.2016
Автори: Петрищев Олег Миколайович, Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Бондаренко Юлія Юріївна, Петрушко Юлія Анатоліївна
Формула / Реферат

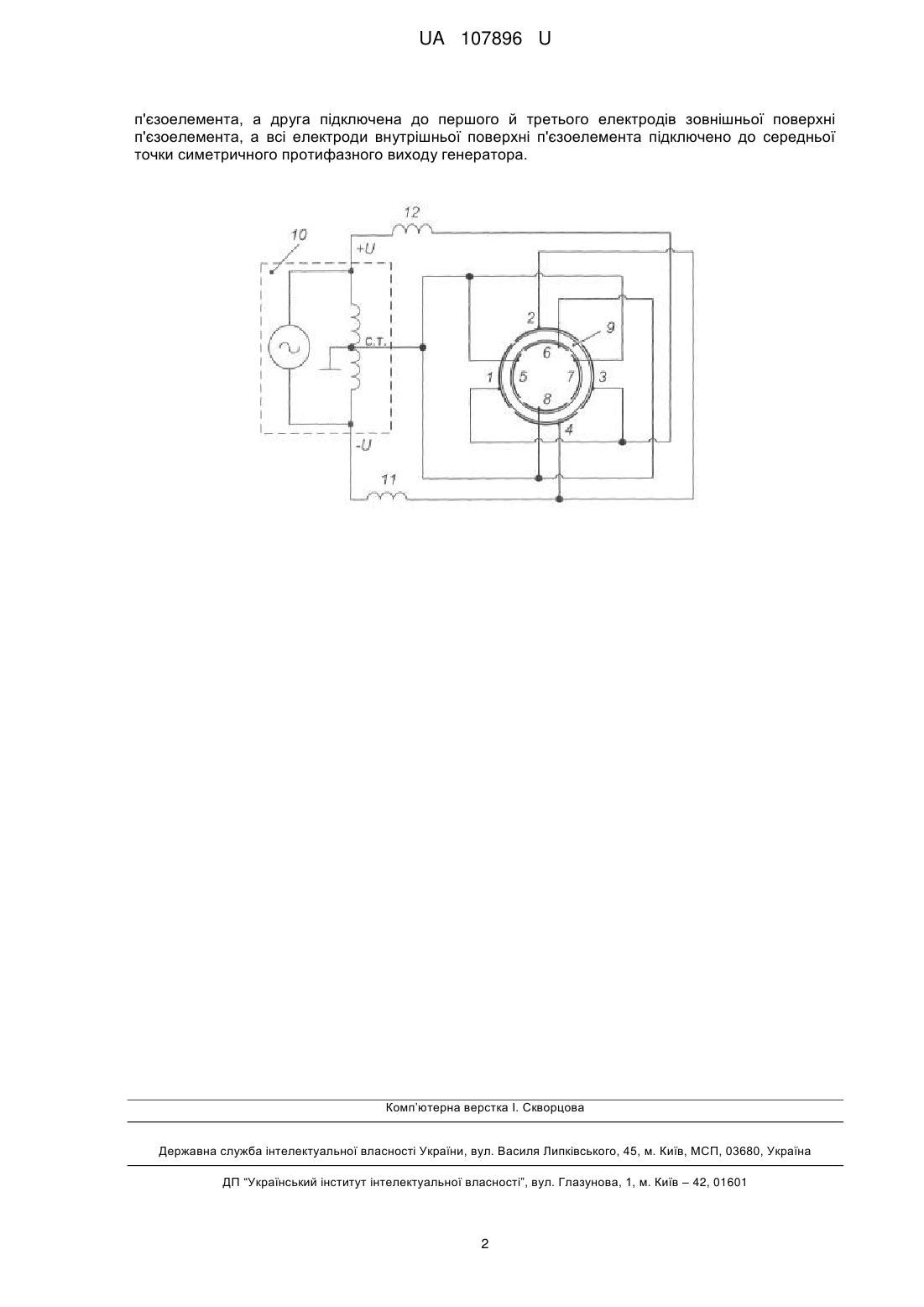

Електроакустичний перетворювач, що містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань, який відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, протифазні виходи генератора з'єднані відповідно з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до першого й третього електродів зовнішньої поверхні п'єзоелемента, а всі електроди внутрішньої поверхні п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора.
Текст

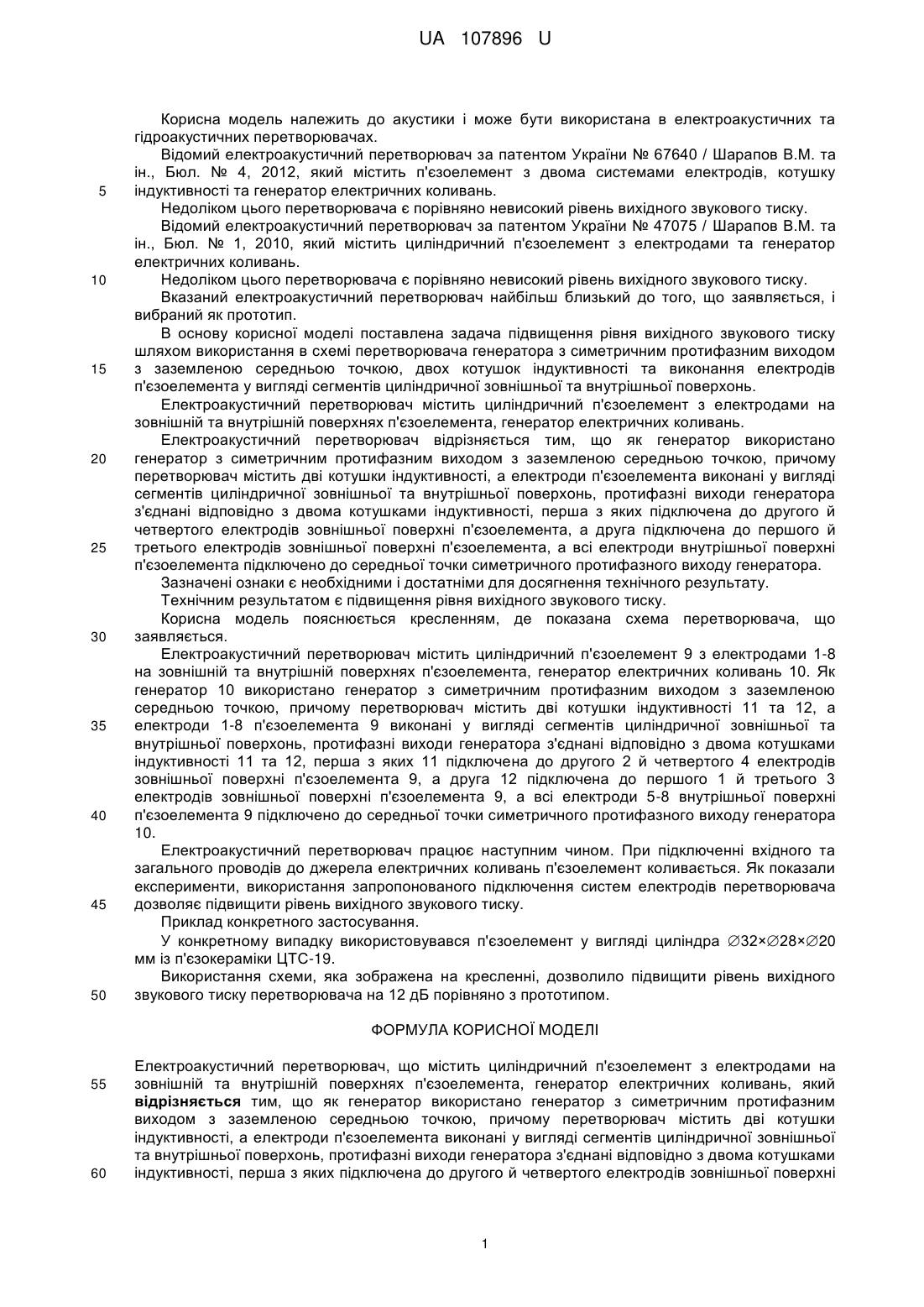

Реферат: Електроакустичний перетворювач має циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань. Як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою. Перетворювач містить дві котушки індуктивності. Електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь. Протифазні виходи генератора з'єднані відповідно з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до першого й третього електродів зовнішньої поверхні п'єзоелемента. Електроди внутрішньої поверхні п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. UA 107896 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 107896 U UA 107896 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67640 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить п'єзоелемент з двома системами електродів, котушку індуктивності та генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 47075 / Шарапов В.М. та ін., Бюл. № 1, 2010, який містить циліндричний п'єзоелемент з електродами та генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом використання в схемі перетворювача генератора з симетричним протифазним виходом з заземленою середньою точкою, двох котушок індуктивності та виконання електродів п'єзоелемента у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь. Електроакустичний перетворювач містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань. Електроакустичний перетворювач відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, протифазні виходи генератора з'єднані відповідно з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до першого й третього електродів зовнішньої поверхні п'єзоелемента, а всі електроди внутрішньої поверхні п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить циліндричний п'єзоелемент 9 з електродами 1-8 на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань 10. Як генератор 10 використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перетворювач містить дві котушки індуктивності 11 та 12, а електроди 1-8 п'єзоелемента 9 виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, протифазні виходи генератора з'єднані відповідно з двома котушками індуктивності 11 та 12, перша з яких 11 підключена до другого 2 й четвертого 4 електродів зовнішньої поверхні п'єзоелемента 9, а друга 12 підключена до першого 1 й третього 3 електродів зовнішньої поверхні п'єзоелемента 9, а всі електроди 5-8 внутрішньої поверхні п'єзоелемента 9 підключено до середньої точки симетричного протифазного виходу генератора 10. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання запропонованого підключення систем електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент у вигляді циліндра 32×28×20 мм із п'єзокераміки ЦТС-19. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 12 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Електроакустичний перетворювач, що містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань, який відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, протифазні виходи генератора з'єднані відповідно з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні 1 UA 107896 U п'єзоелемента, а друга підключена до першого й третього електродів зовнішньої поверхні п'єзоелемента, а всі електроди внутрішньої поверхні п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
