Електроакустичний перетворювач
Номер патенту: 107895
Опубліковано: 24.06.2016
Автори: Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Бондаренко Юлія Юріївна, Салагор Анна Михайлівна, Петрищев Олег Миколайович
Формула / Реферат

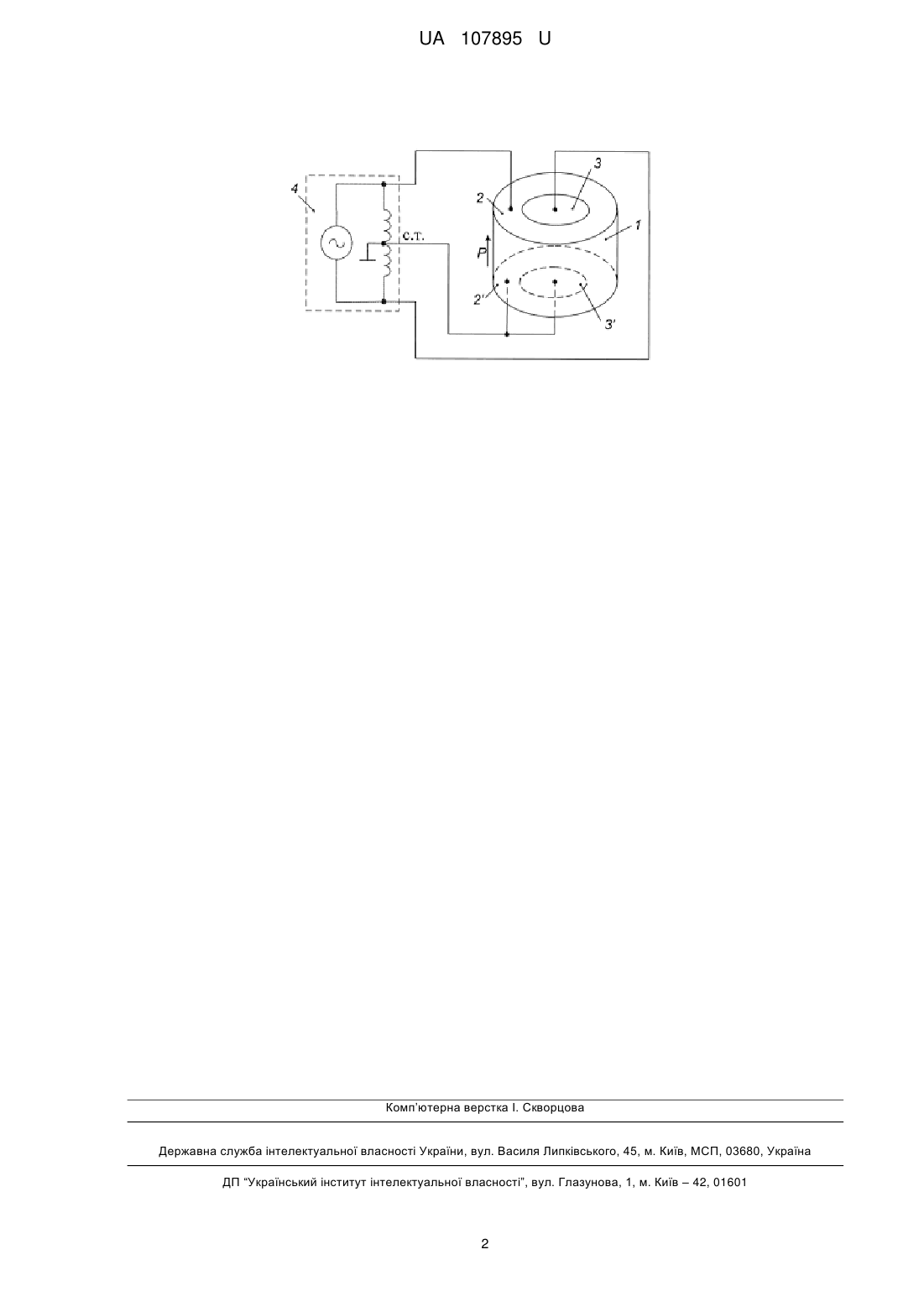

Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань, який відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, при цьому перші електроди першої та другої систем електродів п'єзоелемента підключені до протифазних виходів генератора, а другі електроди першої та другої систем електродів п'єзоелемента підключені до середньої точки симетричного протифазного виходу генератора.
Текст

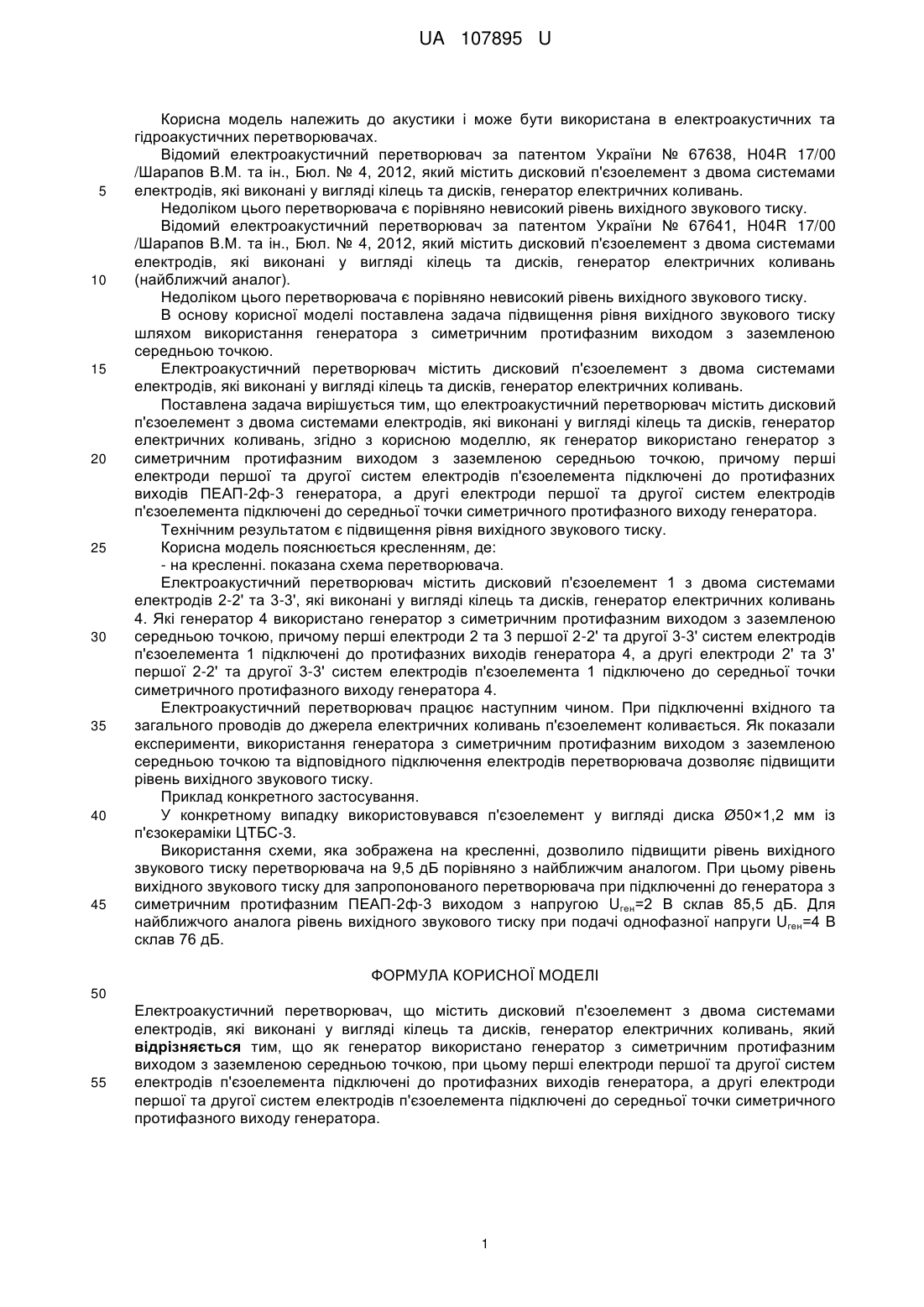

Реферат: Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор з симетричним протифазним виходом з заземленою середньою точкою. При цьому перші електроди першої та другої систем електродів п'єзоелемента підключені до протифазних виходів генератора, а другі електроди першої та другої систем електродів п'єзоелемента підключені до середньої точки симетричного протифазного виходу генератора. UA 107895 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 107895 U UA 107895 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67638, H04R 17/00 /Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 67641, H04R 17/00 /Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань (найближчий аналог). Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом використання генератора з симетричним протифазним виходом з заземленою середньою точкою. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань. Поставлена задача вирішується тим, що електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань, згідно з корисною моделлю, як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перші електроди першої та другої систем електродів п'єзоелемента підключені до протифазних виходів ПЕАП-2ф-3 генератора, а другі електроди першої та другої систем електродів п'єзоелемента підключені до середньої точки симетричного протифазного виходу генератора. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де: - на кресленні. показана схема перетворювача. Електроакустичний перетворювач містить дисковий п'єзоелемент 1 з двома системами електродів 2-2' та 3-3', які виконані у вигляді кілець та дисків, генератор електричних коливань 4. Які генератор 4 використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому перші електроди 2 та 3 першої 2-2' та другої 3-3' систем електродів п'єзоелемента 1 підключені до протифазних виходів генератора 4, а другі електроди 2' та 3' першої 2-2' та другої 3-3' систем електродів п'єзоелемента 1 підключено до середньої точки симетричного протифазного виходу генератора 4. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання генератора з симетричним протифазним виходом з заземленою середньою точкою та відповідного підключення електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент у вигляді диска Ø50×1,2 мм із п'єзокераміки ЦТБС-3. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 9,5 дБ порівняно з найближчим аналогом. При цьому рівень вихідного звукового тиску для запропонованого перетворювача при підключенні до генератора з симетричним протифазним ПЕАП-2ф-3 виходом з напругою Uген=2 В склав 85,5 дБ. Для найближчого аналога рівень вихідного звукового тиску при подачі однофазної напруги Uген=4 В склав 76 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань, який відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, при цьому перші електроди першої та другої систем електродів п'єзоелемента підключені до протифазних виходів генератора, а другі електроди першої та другої систем електродів п'єзоелемента підключені до середньої точки симетричного протифазного виходу генератора. 1 UA 107895 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
