Спосіб точіння

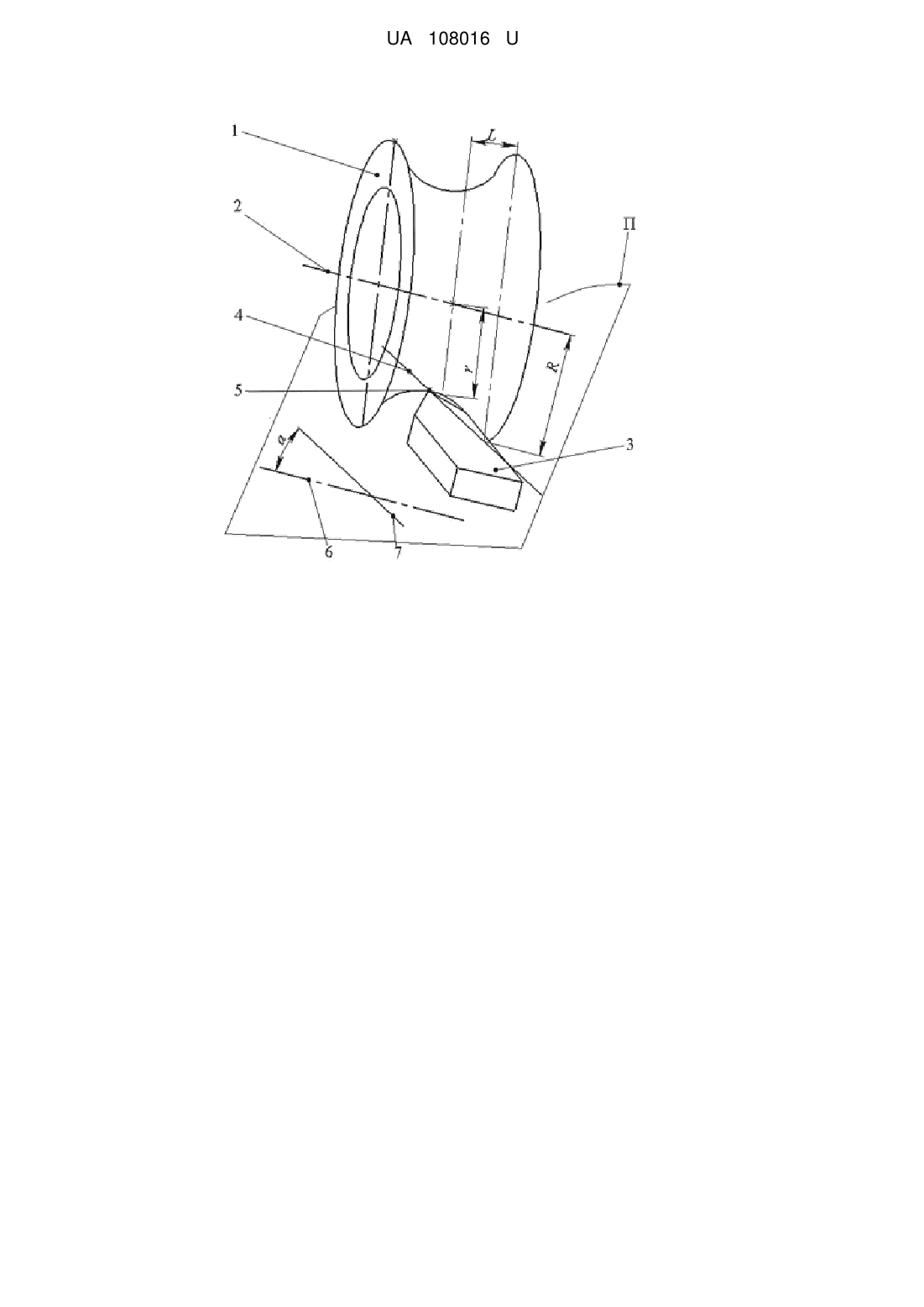

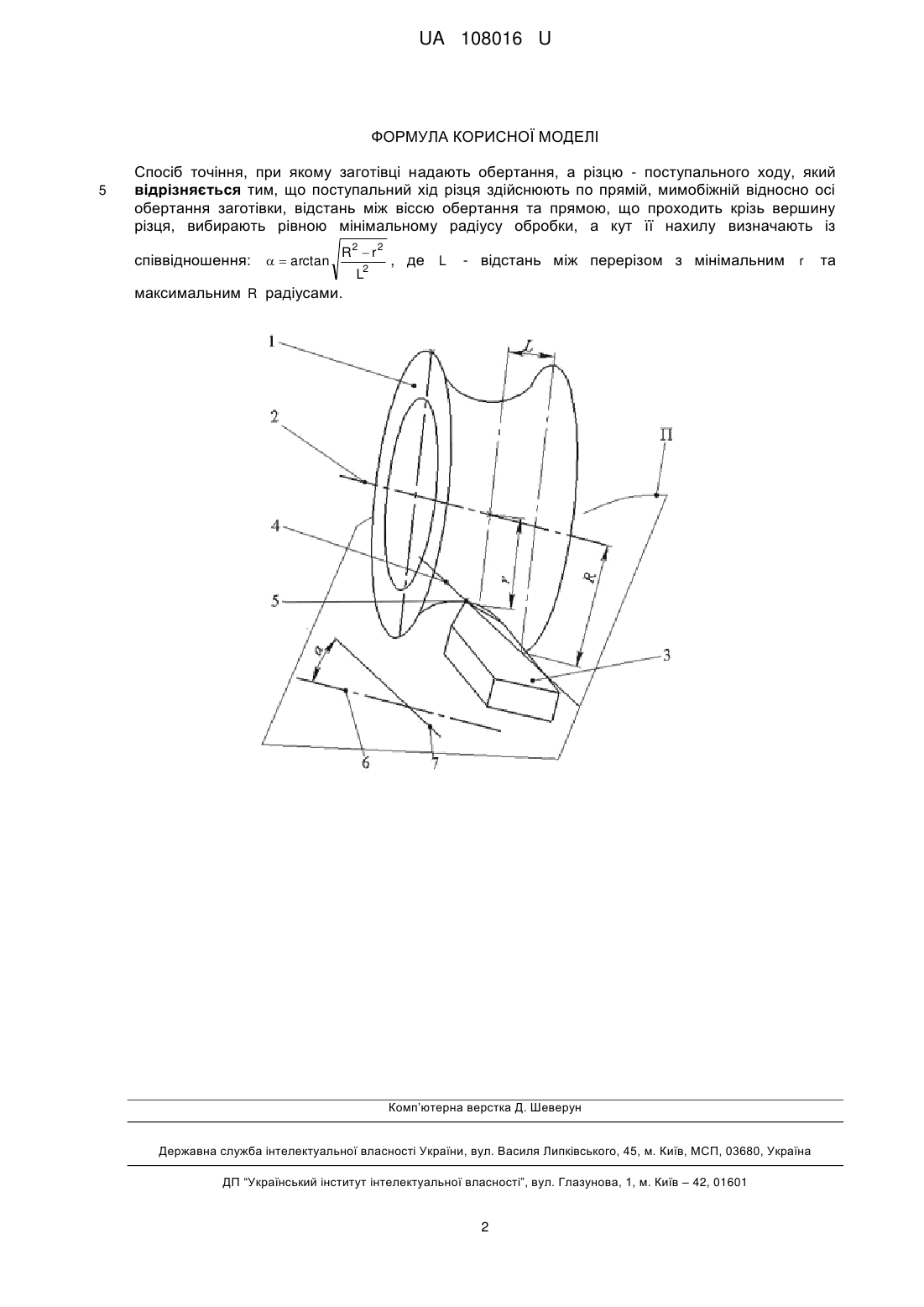

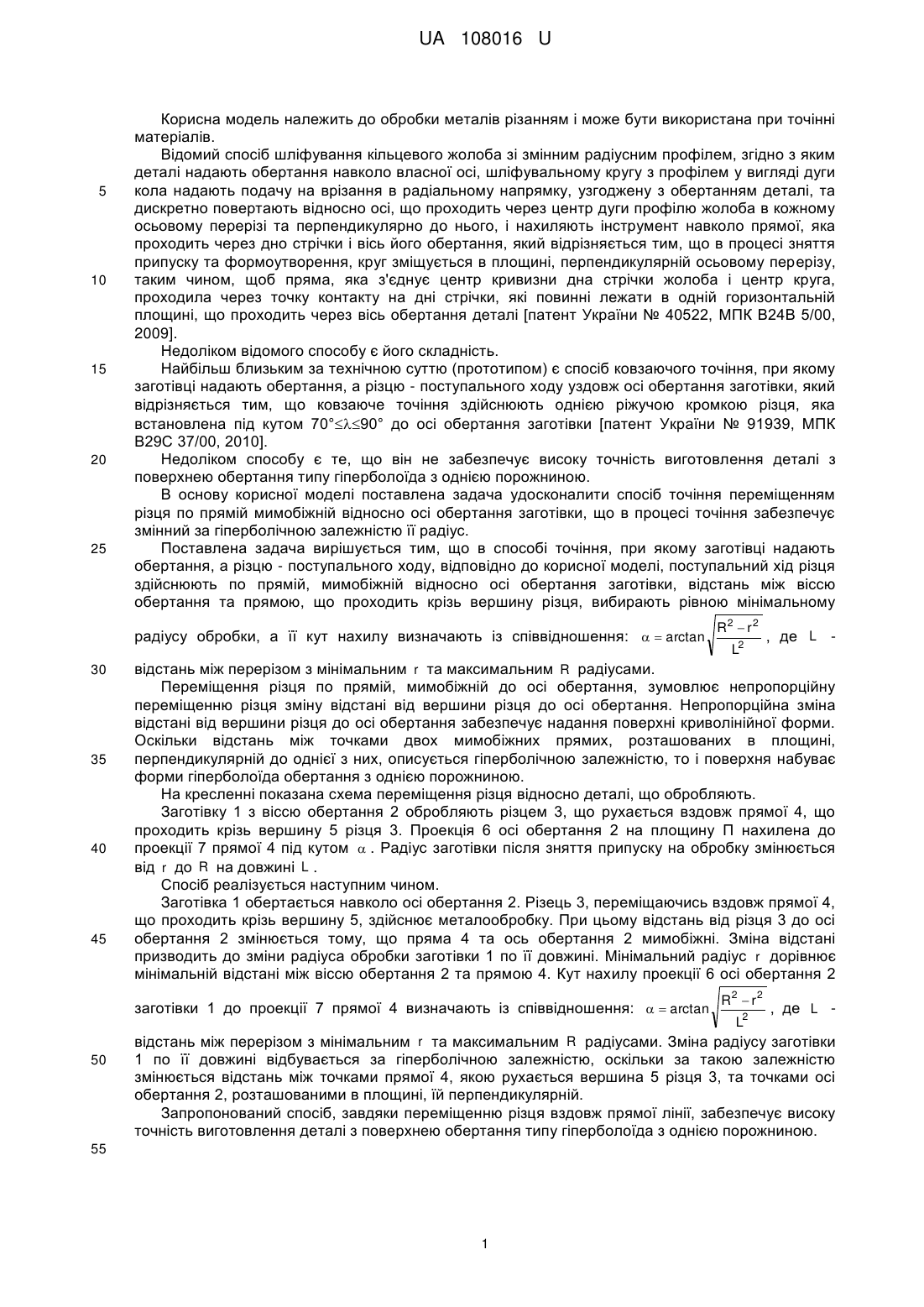

Реферат: Спосіб точіння, при якому заготівці надають обертання, а різцю - поступального ходу. При цьому поступальний хід різця здійснюють по прямій, мимобіжній відносно осі обертання заготівки, відстань між віссю обертання та прямою, що проходить крізь вершину різця, вибирають рівною мінімальному радіусу обробки, а кут її нахилу визначають із співвідношення:   arctan радіусами. R2  r 2 L2 , де L - відстань між перерізом з мінімальним r та максимальним R UA 108016 U (54) СПОСІБ ТОЧІННЯ UA 108016 U UA 108016 U 5 10 15 20 25 Корисна модель належить до обробки металів різанням і може бути використана при точінні матеріалів. Відомий спосіб шліфування кільцевого жолоба зі змінним радіусним профілем, згідно з яким деталі надають обертання навколо власної осі, шліфувальному кругу з профілем у вигляді дуги кола надають подачу на врізання в радіальному напрямку, узгоджену з обертанням деталі, та дискретно повертають відносно осі, що проходить через центр дуги профілю жолоба в кожному осьовому перерізі та перпендикулярно до нього, і нахиляють інструмент навколо прямої, яка проходить через дно стрічки і вісь його обертання, який відрізняється тим, що в процесі зняття припуску та формоутворення, круг зміщується в площині, перпендикулярній осьовому перерізу, таким чином, щоб пряма, яка з'єднує центр кривизни дна стрічки жолоба і центр круга, проходила через точку контакту на дні стрічки, які повинні лежати в одній горизонтальній площині, що проходить через вісь обертання деталі [патент України № 40522, МПК В24В 5/00, 2009]. Недоліком відомого способу є його складність. Найбільш близьким за технічною суттю (прототипом) є спосіб ковзаючого точіння, при якому заготівці надають обертання, а різцю - поступального ходу уздовж осі обертання заготівки, який відрізняється тим, що ковзаюче точіння здійснюють однією ріжучою кромкою різця, яка встановлена під кутом 70°90° до осі обертання заготівки [патент України № 91939, МПК В29С 37/00, 2010]. Недоліком способу є те, що він не забезпечує високу точність виготовлення деталі з поверхнею обертання типу гіперболоїда з однією порожниною. В основу корисної моделі поставлена задача удосконалити спосіб точіння переміщенням різця по прямій мимобіжній відносно осі обертання заготівки, що в процесі точіння забезпечує змінний за гіперболічною залежністю її радіус. Поставлена задача вирішується тим, що в способі точіння, при якому заготівці надають обертання, а різцю - поступального ходу, відповідно до корисної моделі, поступальний хід різця здійснюють по прямій, мимобіжній відносно осі обертання заготівки, відстань між віссю обертання та прямою, що проходить крізь вершину різця, вибирають рівною мінімальному радіусу обробки, а її кут нахилу визначають із співвідношення:   arctan 30 35 40 45 L2 , де L відстань між перерізом з мінімальним r та максимальним R радіусами. Переміщення різця по прямій, мимобіжній до осі обертання, зумовлює непропорційну переміщенню різця зміну відстані від вершини різця до осі обертання. Непропорційна зміна відстані від вершини різця до осі обертання забезпечує надання поверхні криволінійної форми. Оскільки відстань між точками двох мимобіжних прямих, розташованих в площині, перпендикулярній до однієї з них, описується гіперболічною залежністю, то і поверхня набуває форми гіперболоїда обертання з однією порожниною. На кресленні показана схема переміщення різця відносно деталі, що обробляють. Заготівку 1 з віссю обертання 2 обробляють різцем 3, що рухається вздовж прямої 4, що проходить крізь вершину 5 різця 3. Проекція 6 осі обертання 2 на площину П нахилена до проекції 7 прямої 4 під кутом  . Радіус заготівки після зняття припуску на обробку змінюється від r до R на довжині L . Спосіб реалізується наступним чином. Заготівка 1 обертається навколо осі обертання 2. Різець 3, переміщаючись вздовж прямої 4, що проходить крізь вершину 5, здійснює металообробку. При цьому відстань від різця 3 до осі обертання 2 змінюється тому, що пряма 4 та ось обертання 2 мимобіжні. Зміна відстані призводить до зміни радіуса обробки заготівки 1 по її довжині. Мінімальний радіус r дорівнює мінімальній відстані між віссю обертання 2 та прямою 4. Кут нахилу проекції 6 осі обертання 2 заготівки 1 до проекції 7 прямої 4 визначають із співвідношення:   arctan 50 R2  r 2 R2  r 2 L2 , де L відстань між перерізом з мінімальним r та максимальним R радіусами. Зміна радіусу заготівки 1 по її довжині відбувається за гіперболічною залежністю, оскільки за такою залежністю змінюється відстань між точками прямої 4, якою рухається вершина 5 різця 3, та точками осі обертання 2, розташованими в площині, їй перпендикулярній. Запропонований спосіб, завдяки переміщенню різця вздовж прямої лінії, забезпечує високу точність виготовлення деталі з поверхнею обертання типу гіперболоїда з однією порожниною. 55 1 UA 108016 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб точіння, при якому заготівці надають обертання, а різцю - поступального ходу, який відрізняється тим, що поступальний хід різця здійснюють по прямій, мимобіжній відносно осі обертання заготівки, відстань між віссю обертання та прямою, що проходить крізь вершину різця, вибирають рівною мінімальному радіусу обробки, а кут її нахилу визначають із співвідношення:   arctan R2  r 2 L2 , де L - відстань між перерізом з мінімальним r максимальним R радіусами. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2 та
