Барабанна сушарка
Номер патенту: 57311
Опубліковано: 25.02.2011
Автори: Гатілов Костянтин Олександрович, Вододюк Галина Андріївна
Формула / Реферат

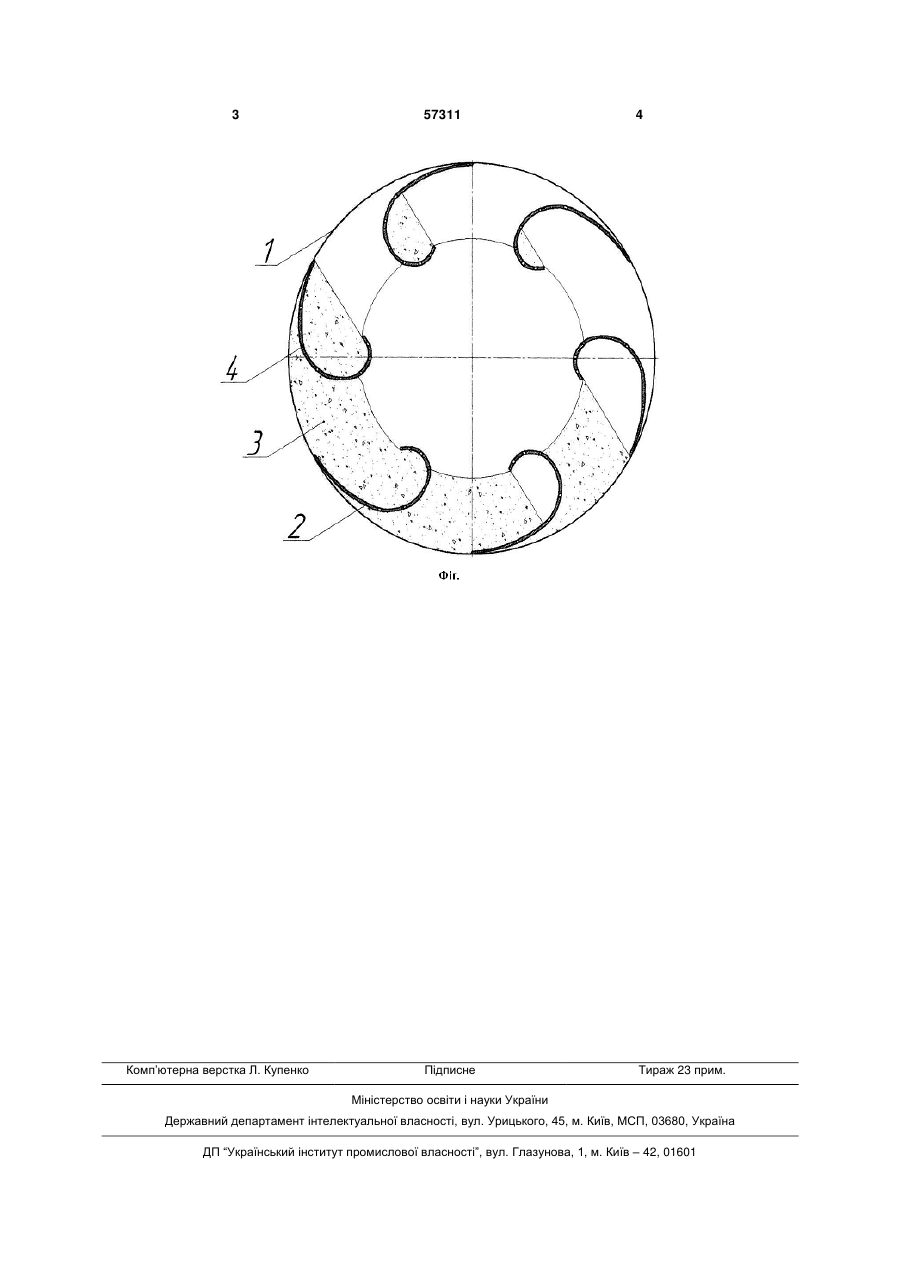

1. Барабанна сушарка з периферичною лопатевою насадкою, яка складається з корпуса, лопаток, профіль останніх побудований в полярних координатах за рівнянням:
,
де а - максимальне значення радіуса, м;
- кут повороту лопатки,
та орієнтовані відносно корпуса барабана так, що пряма, проведена через вісь барабана та початок координат профілю лопатки, має кут з дотичною до профілю лопатки, яка проведена через початок координат, рівний куту природного ухилу сипучого матеріалу, яка відрізняється тим, що поверхня профілю лопатки виконана з перфорацією.
2. Барабанна сушарка за п. 1, яка відрізняється тим, що щільність перфорації, яка характеризується коефіцієнтом живого перерізу, нерівномірна по довжині профілю лопатки.
Текст
1. Барабанна сушарка з периферичною лопатевою насадкою, яка складається з корпуса, лопаток, профіль останніх побудований в полярних координатах за рівнянням: 2 (19) 1 3 Комп’ютерна верстка Л. Купенко 57311 4 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum drier
Автори англійськоюVododiuk Halyna Andriivna, Hatilov Kostiantyn Oleksandrovych
Назва патенту російськоюБарабанная сушилка
Автори російськоюВододюк Галина Андреевна, Гатилов Константин Александрович
МПК / Мітки
МПК: F26B 11/04
