Спосіб ковзаючого точіння

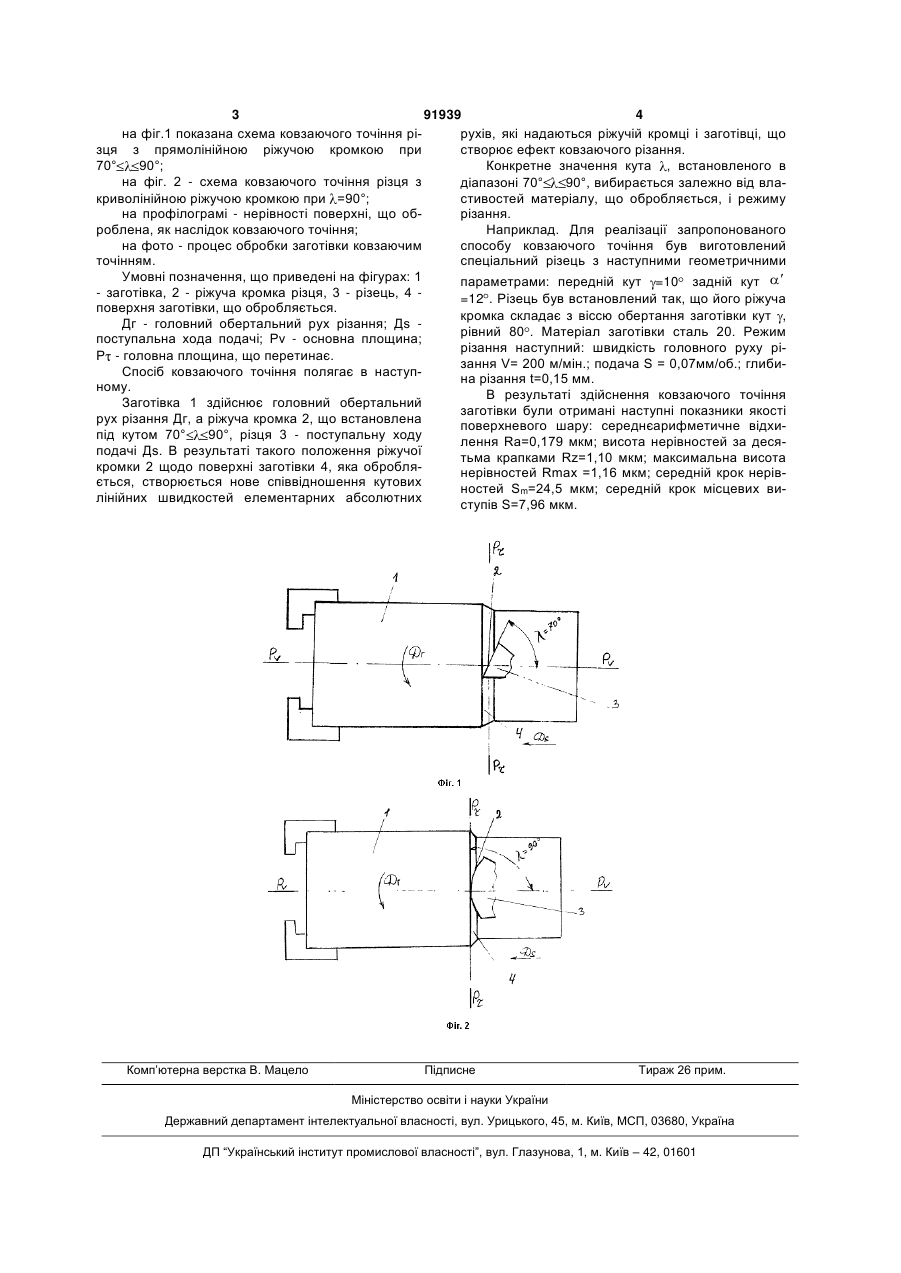

Спосіб ковзаючого точіння, при якому заготівці надають обертання, а різцю - поступального ходу уздовж осі обертання заготівки, який відрізняється тим, що ковзаюче точіння здійснюють однією ріжучою кромкою різця, яка встановлена під кутом 70° 90° до осі обертання заготівки. (19) (21) a200903586 (22) 13.04.2009 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) МАРУНИЧ В'ЯЧЕСЛАВ ОЛЕКСІЙОВИЧ (73) МАРУНИЧ В'ЯЧЕСЛАВ ОЛЕКСІЙОВИЧ (56) SU 1351803 A1, 15.11.1987 Харченков В.С., А.Я. Шатов А.Я. Режущий инструмент и его основные элементы и геометрия (методические указания ), Изд. Второе, Брянск: 2007 3 91939 4 на фіг.1 показана схема ковзаючого точіння рірухів, які надаються ріжучій кромці і заготівці, що зця з прямолінійною ріжучою кромкою при створює ефект ковзаючого різання. 70° 90°; Конкретне значення кута , встановленого в на фіг. 2 - схема ковзаючого точіння різця з діапазоні 70° 90°, вибирається залежно від влакриволінійною ріжучою кромкою при =90°; стивостей матеріалу, що обробляється, і режиму на профілограмі - нерівності поверхні, що обрізання. роблена, як наслідок ковзаючого точіння; Наприклад. Для реалізації запропонованого на фото - процес обробки заготівки ковзаючим способу ковзаючого точіння був виготовлений точінням. спеціальний різець з наступними геометричними Умовні позначення, що приведені на фігурах: 1 параметрами: передній кут =10 задній кут - заготівка, 2 - ріжуча кромка різця, 3 - різець, 4 =12 . Різець був встановлений так, що його ріжуча поверхня заготівки, що обробляється. кромка складає з віссю обертання заготівки кут , Дг - головний обертальний рух різання; Дs рівний 80 . Матеріал заготівки сталь 20. Режим поступальна хода подачі; Pv - основна площина; різання наступний: швидкість головного руху ріР - головна площина, що перетинає. зання V= 200 м/мін.; подача S = 0,07мм/об.; глибиСпосіб ковзаючого точіння полягає в наступна різання t=0,15 мм. ному. В результаті здійснення ковзаючого точіння Заготівка 1 здійснює головний обертальний заготівки були отримані наступні показники якості рух різання Дг, а ріжуча кромка 2, що встановлена поверхневого шару: середнєарифметичне відхипід кутом 70° 90°, різця 3 - поступальну ходу лення Ra=0,179 мкм; висота нерівностей за десяподачі Дs. В результаті такого положення ріжучої тьма крапками Rz=1,10 мкм; максимальна висота кромки 2 щодо поверхні заготівки 4, яка оброблянерівностей Rmax =1,16 мкм; середній крок нерівється, створюється нове співвідношення кутових ностей Sm=24,5 мкм; середній крок місцевих вилінійних швидкостей елементарних абсолютних ступів S=7,96 мкм. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
