Спосіб обробки задніх поверхонь фасонного різця
Формула / Реферат
Спосіб обробки задніх поверхонь фасонного різця, що включає установку заготівки різця у патрон, надання патрону обертального руху і за допомогою фасонного інструмента ведуть обробку задніх поверхонь, який відрізняється тим, що заготівку різця установлюють у патроні перпендикулярно осі його обертання з зміщення на ексцентрицитет е від осі, при цьому виставляють оброблюваний торець заготівки на відстань А=е·tgα від лінії, що проходить через вісь патрона і надають патрону обертально-поступовий рух на величину K=R·tgα1 уздовж осі обертання,
де:
α- заданий головний задній кут;
α1 - заданий допоміжний задній кут;
е - ексцентрицитет;
R - радіус фасонного профілю.
Текст

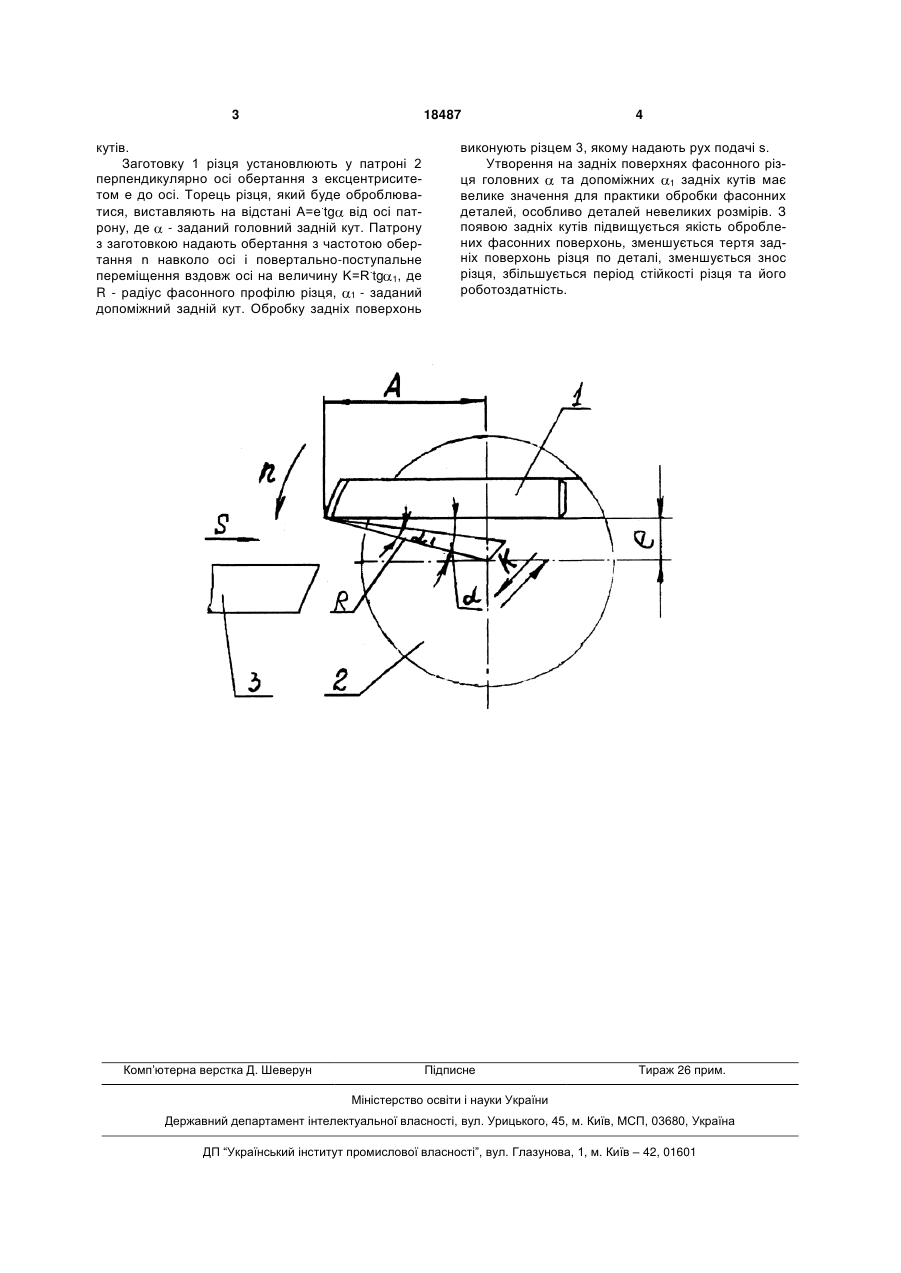

Спосіб обробки задніх поверхонь фасонного різця, що включає установку заготівки різця у патрон, надання патрону обертального руху і за допомогою фасонного інструмента ведуть обробку задніх поверхонь, який відрізняється тим, що 3 18487 кутів. Заготовку 1 різця установлюють у патроні 2 перпендикулярно осі обертання з ексцентриситетом е до осі. Торець різця, який буде оброблюва. тися, виставляють на відстані A=e tg від осі патрону, де - заданий головний задній кут. Патрону з заготовкою надають обертання з частотою обертання n навколо осі і повертально-поступальне переміщення вздовж осі на величину K=R.tg 1, де R - радіус фасонного профілю різця, 1 - заданий допоміжний задній кут. Обробку задніх поверхонь Комп’ютерна верстка Д. Шеверун 4 виконують різцем 3, якому надають рух подачі s. Утворення на задніх поверхнях фасонного різця головних та допоміжних 1 задніх кутів має велике значення для практики обробки фасонних деталей, особливо деталей невеликих розмірів. З появою задніх кутів підвищується якість оброблених фасонних поверхонь, зменшується тертя задніх поверхонь різця по деталі, зменшується знос різця, збільшується період стійкості різця та його роботоздатність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
