Пристрій для дозування сипких гігроскопічних продуктів

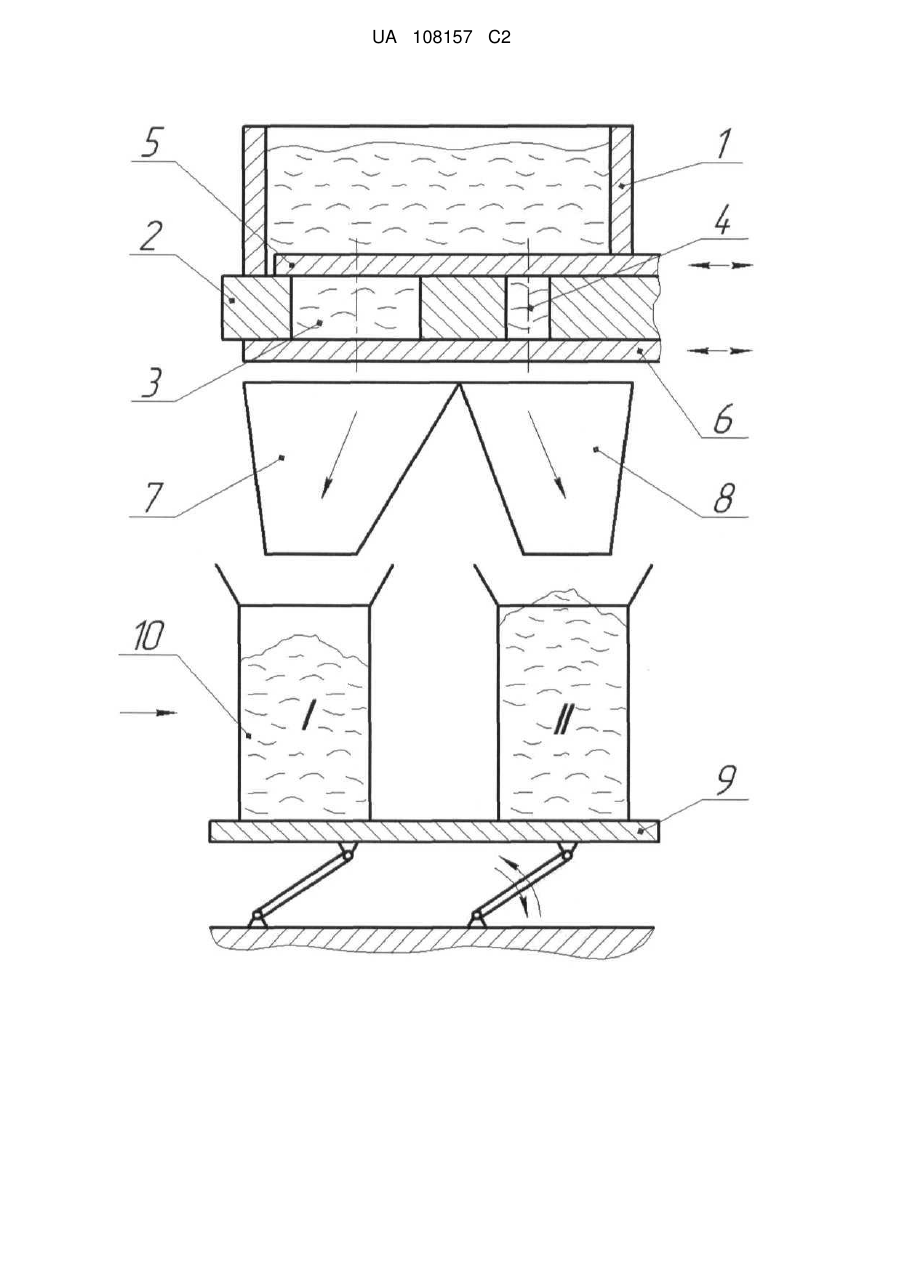

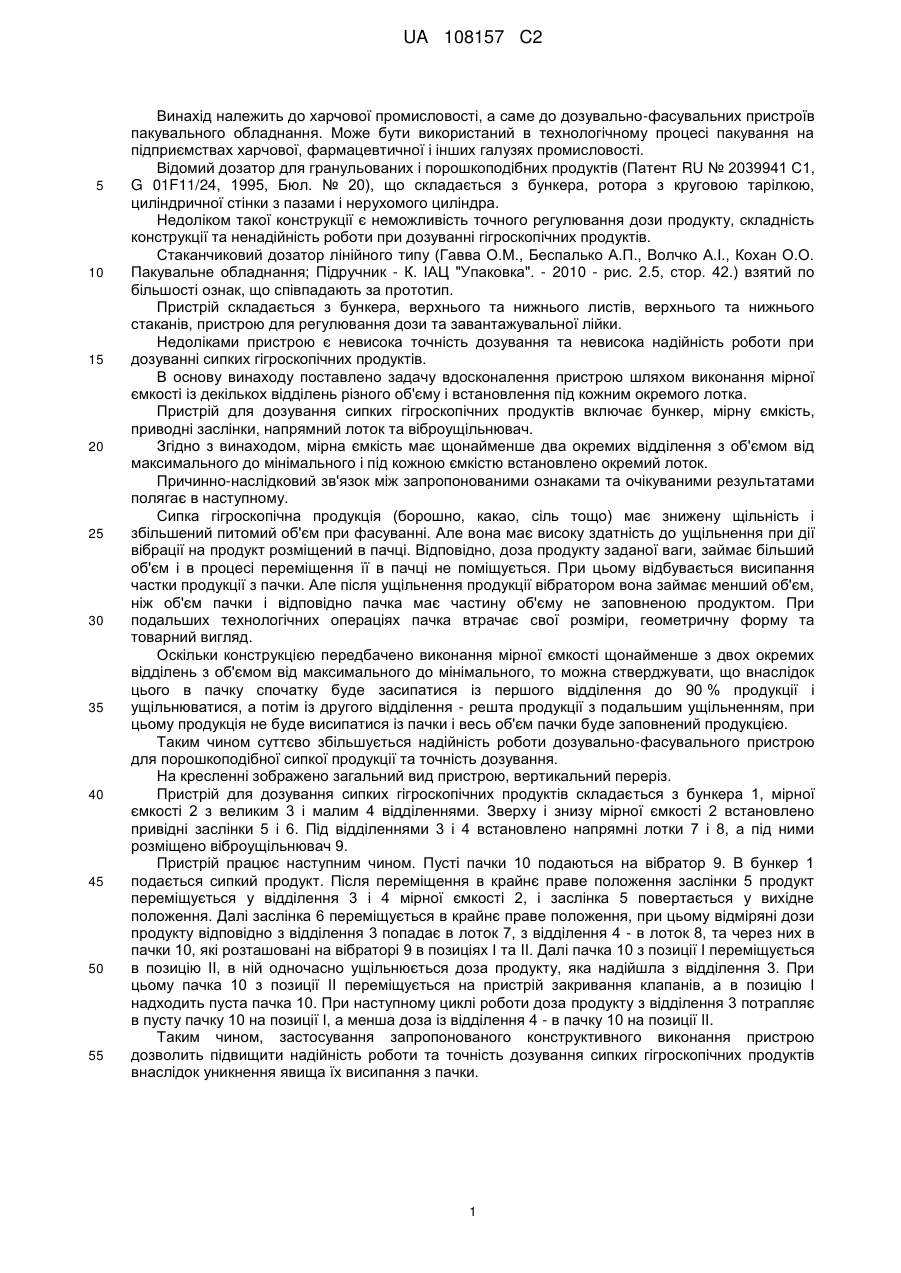

Реферат: Винахід належить до харчової промисловості, а саме до дозувально-фасувальних пристроїв пакувального обладнання. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Пристрій для дозування сипких гігроскопічних продуктів включає бункер, мірну ємкість, привідні заслінки, напрямний лоток та віброущільнювач. Мірна ємкість має щонайменше два окремих відділення з об'ємом від максимального до мінімального і під кожною ємкістю встановлено окремий лоток. Таке конструктивне виконання пристрою дозволяє підвищити надійність роботи та точність дозування сипкої продукції внаслідок уникнення явища їх висипання з пачки. UA 108157 C2 (12) UA 108157 C2 UA 108157 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до харчової промисловості, а саме до дозувально-фасувальних пристроїв пакувального обладнання. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Відомий дозатор для гранульованих і порошкоподібних продуктів (Патент RU № 2039941 С1, G 01F11/24, 1995, Бюл. № 20), що складається з бункера, ротора з круговою тарілкою, циліндричної стінки з пазами і нерухомого циліндра. Недоліком такої конструкції є неможливість точного регулювання дози продукту, складність конструкції та ненадійність роботи при дозуванні гігроскопічних продуктів. Стаканчиковий дозатор лінійного типу (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К. ІАЦ "Упаковка". - 2010 - рис. 2.5, стор. 42.) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з бункера, верхнього та нижнього листів, верхнього та нижнього стаканів, пристрою для регулювання дози та завантажувальної лійки. Недоліками пристрою є невисока точність дозування та невисока надійність роботи при дозуванні сипких гігроскопічних продуктів. В основу винаходу поставлено задачу вдосконалення пристрою шляхом виконання мірної ємкості із декількох відділень різного об'єму і встановлення під кожним окремого лотка. Пристрій для дозування сипких гігроскопічних продуктів включає бункер, мірну ємкість, приводні заслінки, напрямний лоток та віброущільнювач. Згідно з винаходом, мірна ємкість має щонайменше два окремих відділення з об'ємом від максимального до мінімального і під кожною ємкістю встановлено окремий лоток. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Сипка гігроскопічна продукція (борошно, какао, сіль тощо) має знижену щільність і збільшений питомий об'єм при фасуванні. Але вона має високу здатність до ущільнення при дії вібрації на продукт розміщений в пачці. Відповідно, доза продукту заданої ваги, займає більший об'єм і в процесі переміщення її в пачці не поміщується. При цьому відбувається висипання частки продукції з пачки. Але після ущільнення продукції вібратором вона займає менший об'єм, ніж об'єм пачки і відповідно пачка має частину об'єму не заповненою продуктом. При подальших технологічних операціях пачка втрачає свої розміри, геометричну форму та товарний вигляд. Оскільки конструкцією передбачено виконання мірної ємкості щонайменше з двох окремих відділень з об'ємом від максимального до мінімального, то можна стверджувати, що внаслідок цього в пачку спочатку буде засипатися із першого відділення до 90 % продукції і ущільнюватися, а потім із другого відділення - решта продукції з подальшим ущільненням, при цьому продукція не буде висипатися із пачки і весь об'єм пачки буде заповнений продукцією. Таким чином суттєво збільшується надійність роботи дозувально-фасувального пристрою для порошкоподібної сипкої продукції та точність дозування. На кресленні зображено загальний вид пристрою, вертикальний переріз. Пристрій для дозування сипких гігроскопічних продуктів складається з бункера 1, мірної ємкості 2 з великим 3 і малим 4 відділеннями. Зверху і знизу мірної ємкості 2 встановлено привідні заслінки 5 і 6. Під відділеннями 3 і 4 встановлено напрямні лотки 7 і 8, а під ними розміщено віброущільнювач 9. Пристрій працює наступним чином. Пусті пачки 10 подаються на вібратор 9. В бункер 1 подається сипкий продукт. Після переміщення в крайнє праве положення заслінки 5 продукт переміщується у відділення 3 і 4 мірної ємкості 2, і заслінка 5 повертається у вихідне положення. Далі заслінка 6 переміщується в крайнє праве положення, при цьому відміряні дози продукту відповідно з відділення 3 попадає в лоток 7, з відділення 4 - в лоток 8, та через них в пачки 10, які розташовані на вібраторі 9 в позиціях І та II. Далі пачка 10 з позиції І переміщується в позицію II, в ній одночасно ущільнюється доза продукту, яка надійшла з відділення 3. При цьому пачка 10 з позиції II переміщується на пристрій закривання клапанів, а в позицію І надходить пуста пачка 10. При наступному циклі роботи доза продукту з відділення 3 потрапляє в пусту пачку 10 на позиції І, а менша доза із відділення 4 - в пачку 10 на позиції II. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити надійність роботи та точність дозування сипких гігроскопічних продуктів внаслідок уникнення явища їх висипання з пачки. 1 UA 108157 C2 ФОРМУЛА ВИНАХОДУ 5 Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, розміщену під ним мірну ємкість з привідними заслінками та віброущільнювач, який відрізняється тим, що мірна ємкість має щонайменше два окремих відділення з об'ємами, що послідовно зменшуються, при цьому під кожним відділенням встановлено окремий напрямний лоток, а віброущільнювач розташований під напрямними лотками. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
