Пристрій для дозування сипких гігроскопічних продуктів

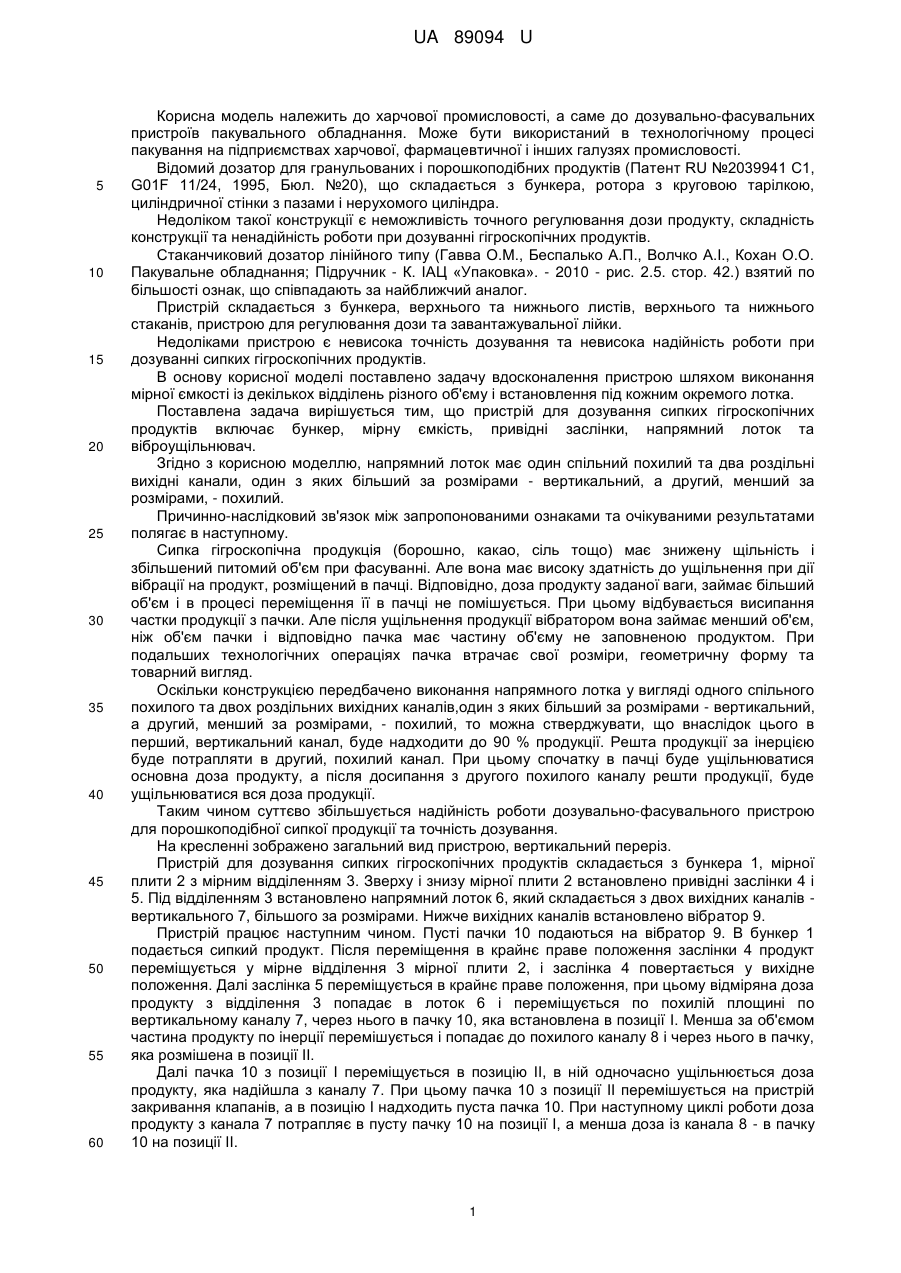

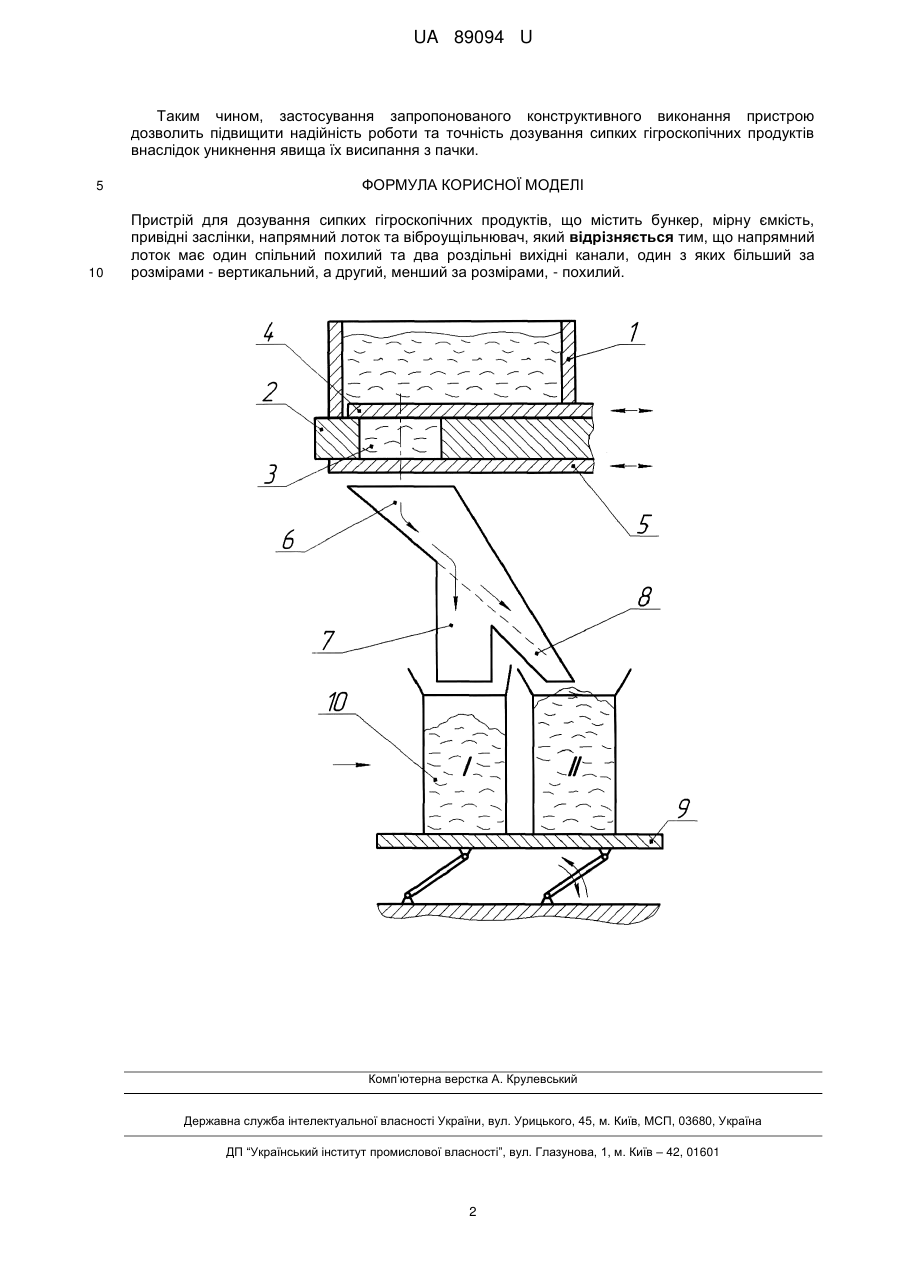

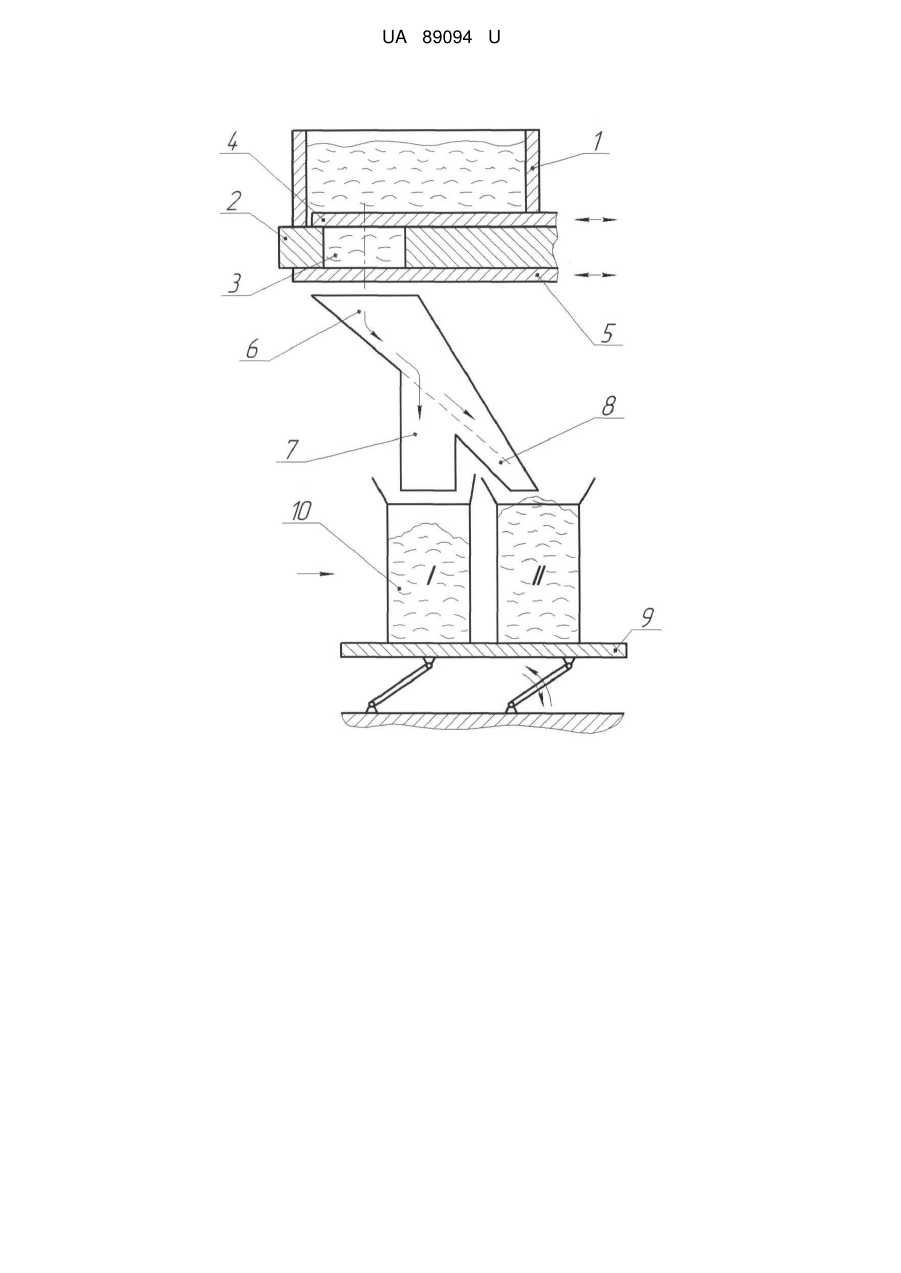

Реферат: Пристрій для дозування сипких гігроскопічних продуктів містить бункер, мірну ємкість, привідні заслінки, напрямний лоток, віброущільнювач. Напрямний лоток має один спільний похилий та два роздільні вихідні канали, один з яких більший за розмірами - вертикальний, а другий, менший за розмірами, - похилий. UA 89094 U (54) ПРИСТРІЙ ДЛЯ ДОЗУВАННЯ СИПКИХ ГІГРОСКОПІЧНИХ ПРОДУКТІВ UA 89094 U UA 89094 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, а саме до дозувально-фасувальних пристроїв пакувального обладнання. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Відомий дозатор для гранульованих і порошкоподібних продуктів (Патент RU №2039941 С1, G01F 11/24, 1995, Бюл. №20), що складається з бункера, ротора з круговою тарілкою, циліндричної стінки з пазами і нерухомого циліндра. Недоліком такої конструкції є неможливість точного регулювання дози продукту, складність конструкції та ненадійність роботи при дозуванні гігроскопічних продуктів. Стаканчиковий дозатор лінійного типу (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К. ІАЦ «Упаковка». - 2010 - рис. 2.5. стор. 42.) взятий по більшості ознак, що співпадають за найближчий аналог. Пристрій складається з бункера, верхнього та нижнього листів, верхнього та нижнього стаканів, пристрою для регулювання дози та завантажувальної лійки. Недоліками пристрою є невисока точність дозування та невисока надійність роботи при дозуванні сипких гігроскопічних продуктів. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом виконання мірної ємкості із декількох відділень різного об'єму і встановлення під кожним окремого лотка. Поставлена задача вирішується тим, що пристрій для дозування сипких гігроскопічних продуктів включає бункер, мірну ємкість, привідні заслінки, напрямний лоток та віброущільнювач. Згідно з корисною моделлю, напрямний лоток має один спільний похилий та два роздільні вихідні канали, один з яких більший за розмірами - вертикальний, а другий, менший за розмірами, - похилий. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Сипка гігроскопічна продукція (борошно, какао, сіль тощо) має знижену щільність і збільшений питомий об'єм при фасуванні. Але вона має високу здатність до ущільнення при дії вібрації на продукт, розміщений в пачці. Відповідно, доза продукту заданої ваги, займає більший об'єм і в процесі переміщення її в пачці не помішується. При цьому відбувається висипання частки продукції з пачки. Але після ущільнення продукції вібратором вона займає менший об'єм, ніж об'єм пачки і відповідно пачка має частину об'єму не заповненою продуктом. При подальших технологічних операціях пачка втрачає свої розміри, геометричну форму та товарний вигляд. Оскільки конструкцією передбачено виконання напрямного лотка у вигляді одного спільного похилого та двох роздільних вихідних каналів,один з яких більший за розмірами - вертикальний, а другий, менший за розмірами, - похилий, то можна стверджувати, що внаслідок цього в перший, вертикальний канал, буде надходити до 90 % продукції. Решта продукції за інерцією буде потрапляти в другий, похилий канал. При цьому спочатку в пачці буде ущільнюватися основна доза продукту, а після досипання з другого похилого каналу решти продукції, буде ущільнюватися вся доза продукції. Таким чином суттєво збільшується надійність роботи дозувально-фасувального пристрою для порошкоподібної сипкої продукції та точність дозування. На кресленні зображено загальний вид пристрою, вертикальний переріз. Пристрій для дозування сипких гігроскопічних продуктів складається з бункера 1, мірної плити 2 з мірним відділенням 3. Зверху і знизу мірної плити 2 встановлено привідні заслінки 4 і 5. Під відділенням 3 встановлено напрямний лоток 6, який складається з двох вихідних каналів вертикального 7, більшого за розмірами. Нижче вихідних каналів встановлено вібратор 9. Пристрій працює наступним чином. Пусті пачки 10 подаються на вібратор 9. В бункер 1 подається сипкий продукт. Після переміщення в крайнє праве положення заслінки 4 продукт переміщується у мірне відділення 3 мірної плити 2, і заслінка 4 повертається у вихідне положення. Далі заслінка 5 переміщується в крайнє праве положення, при цьому відміряна доза продукту з відділення 3 попадає в лоток 6 і переміщується по похилій площині по вертикальному каналу 7, через нього впачку 10, яка встановлена в позиції І. Менша за об'ємом частина продукту по інерції перемішується і попадає до похилого каналу 8 і через нього в пачку, яка розмішена в позиції II. Далі пачка 10 з позиції I переміщується в позицію II, в ній одночасно ущільнюється доза продукту, яка надійшла з каналу 7. При цьому пачка 10 з позиції II перемішується на пристрій закривання клапанів, а в позицію І надходить пуста пачка 10. При наступному циклі роботи доза продукту з канала 7 потрапляє в пусту пачку 10 на позиції І, а менша доза із канала 8 - в пачку 10 на позиції II. 1 UA 89094 U Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити надійність роботи та точність дозування сипких гігроскопічних продуктів внаслідок уникнення явища їх висипання з пачки. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, мірну ємкість, привідні заслінки, напрямний лоток та віброущільнювач, який відрізняється тим, що напрямний лоток має один спільний похилий та два роздільні вихідні канали, один з яких більший за розмірами - вертикальний, а другий, менший за розмірами, - похилий. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
