Ендоскопічний іррігоаспіратор
Номер патенту: 10818
Опубліковано: 25.12.1996
Автори: Єнтін Борис Веніамінович, Крючков Євген Борисович, Моісєєнко Геній Федорович, Лисаковський Віктор Трохимович
Формула / Реферат

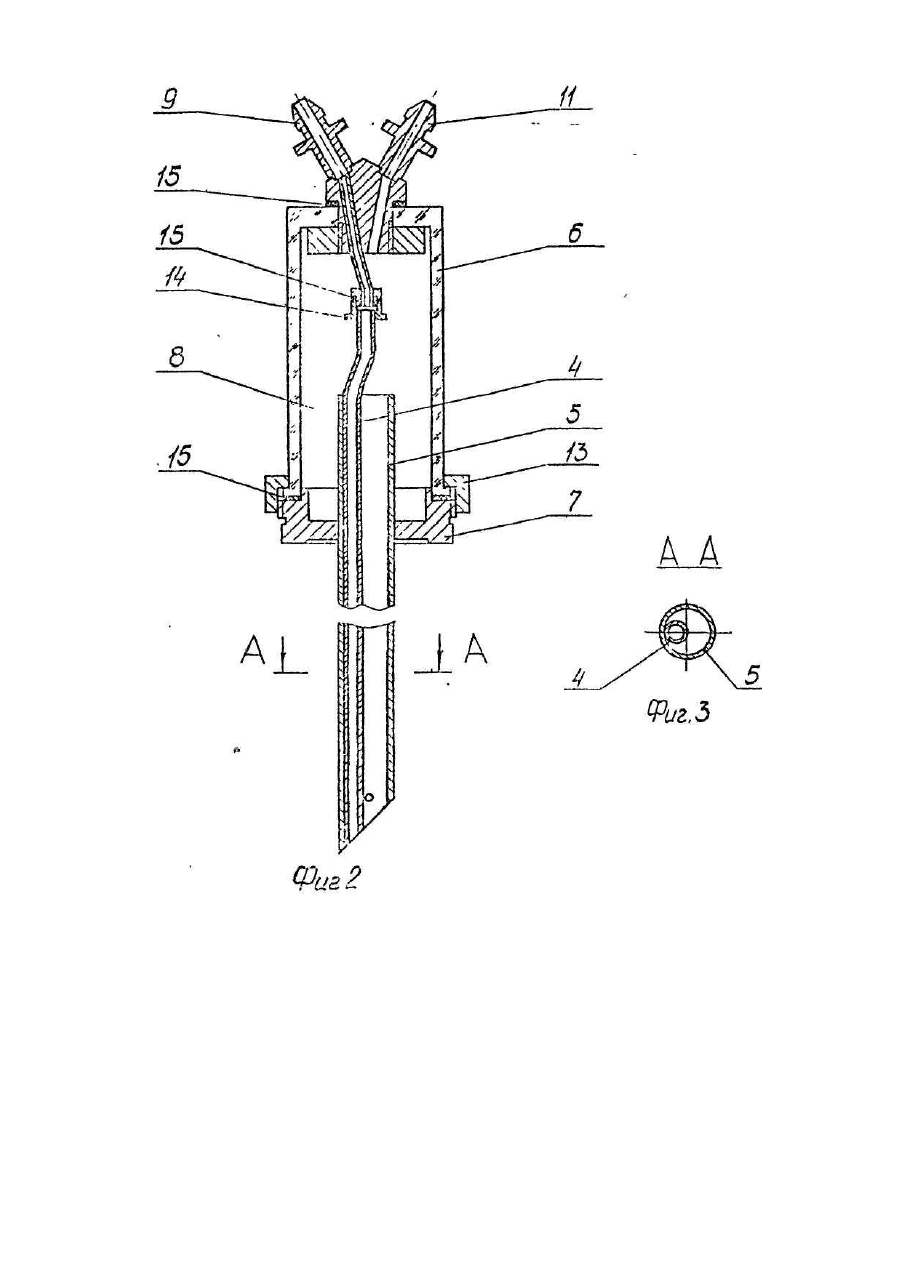

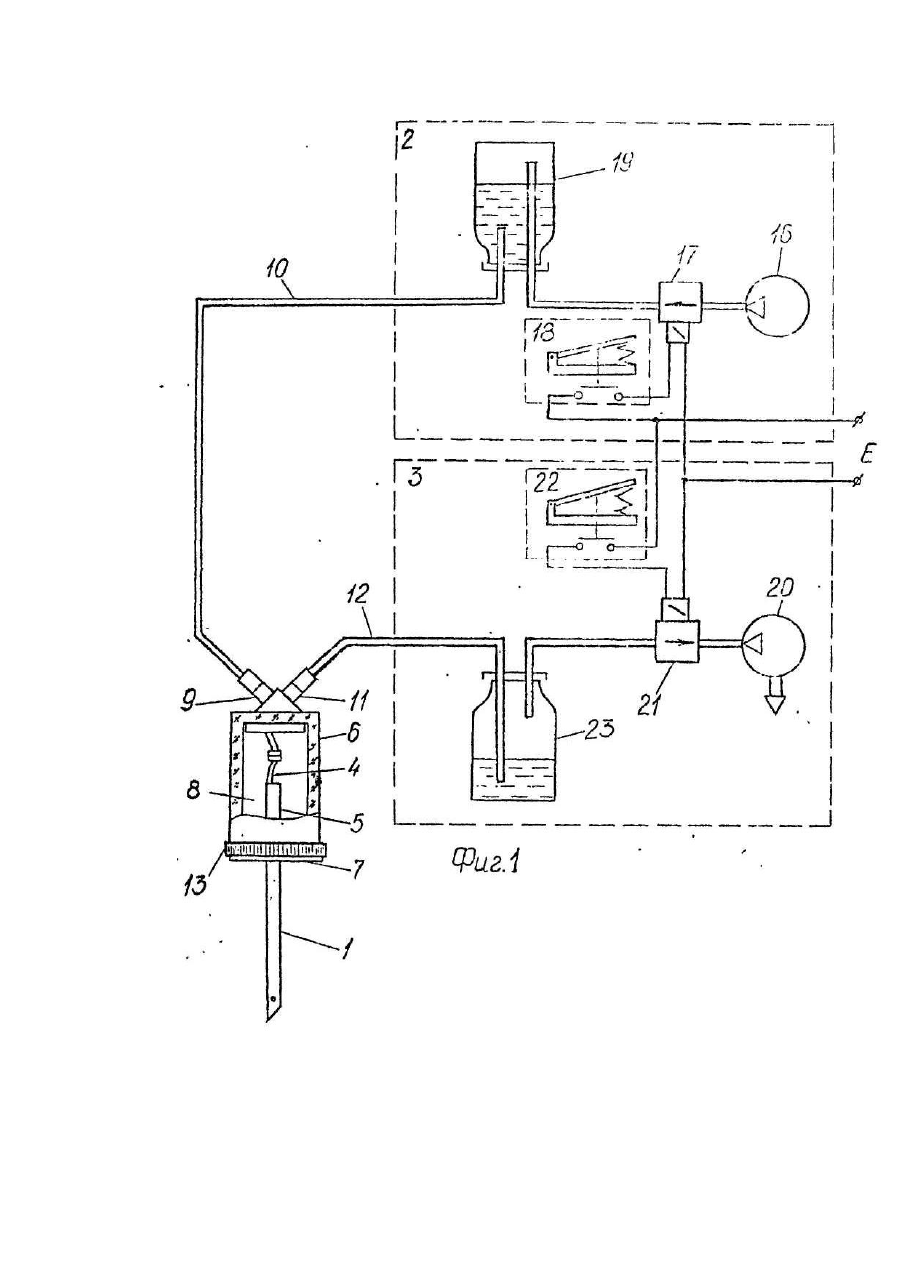

Эндоскопический ирригоаспиратор, содержащий двухканальный наконечник, выполненный из параллельно установленных и скрепленных стенками ирригационной и аспирационной канюлей, систему подачи жидкости, соединеннуюспроксимальным концом ирригационной канюли посредством соединительного штуцера магистрали подачи жидкости, систему отсоса содержимого полости, соединенную с аспирационной канюлей через оптически прозрачный проточный герметически закрытый резервуар, на входе которого установлен проксимальный конец аспирационной канюли, проходящий сквозь днище внутрь резервуара и выступающий над его дном, а на выходе - соединительный штуцер магистрали отсоса содержимого полости, отличающийся тем, что аспирационная канюля выполнена прямолинейной на всем протяжении от дистального до проксимального конца, ирригационная канюля установлена эксцентрично внутри аспирационной канюли и ее проксимальный конец проходит сквозь проточный резервуар, а соединительные штуцера магистрали отсоса содержимого полости и магистрали подачи жидкости установлены на противоположной днищу стенке проточного резервуара.
Текст

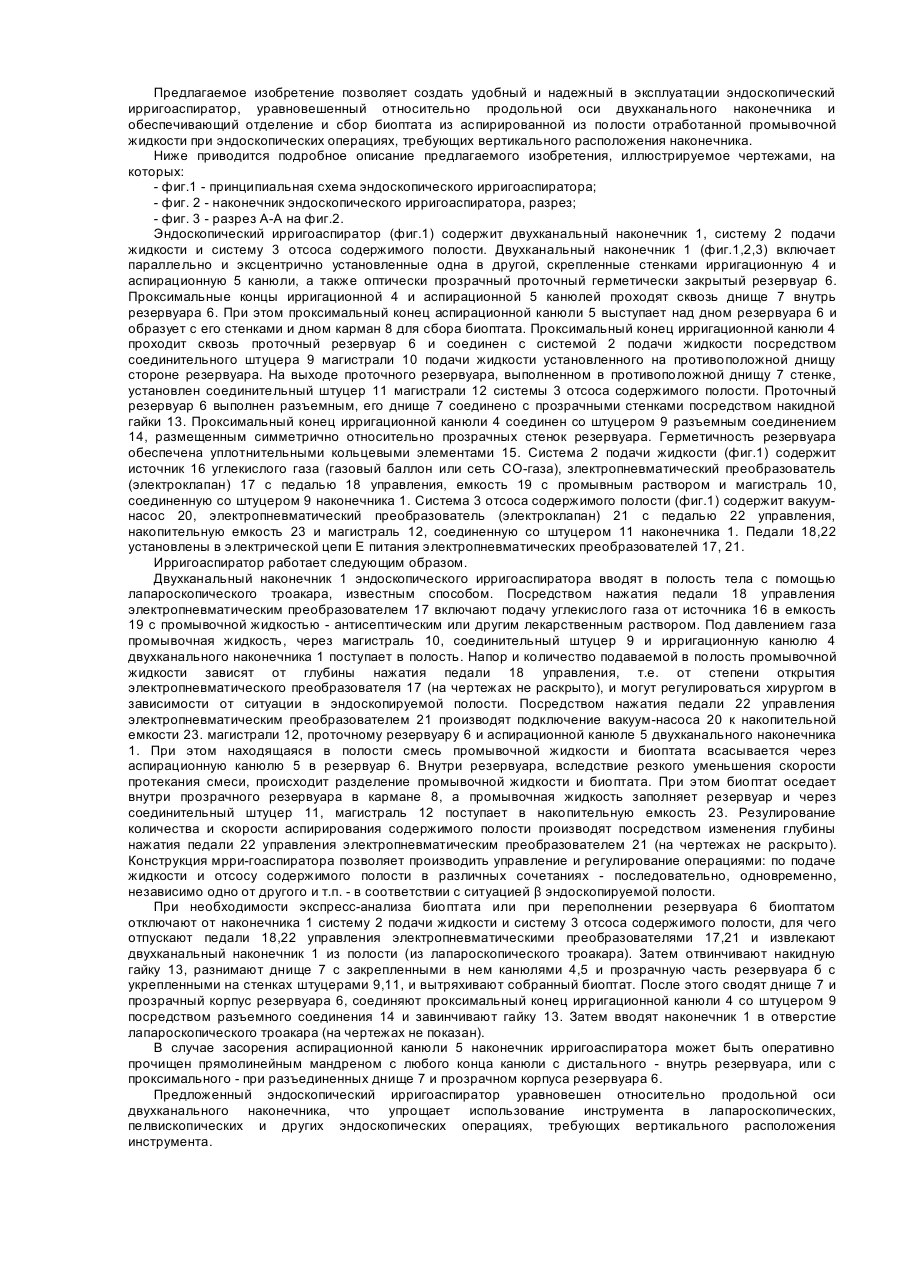

Изобретение относится к медицинской технике, в частности к хирургическим ирригоаспираторам, используемым в эндоскопической хирургии для промывания и отсасывания полостей, преимущественно в процессе проведения эндоскопической хирургической операции. Известен ирригоаспиратор по авт.св. СССР № 1570730, М.Кл. А 61 Μ 1/00, 1990, содержащий двухканальный наконечник, выполненный из параллельно установленных и скрепленных стенками ирригационной и аспирационной канюлей, систему подачи жидкости соединенную с проксимальным концом ирригационной канюли и систему отсоса содержимого полости, соединенную с проксимальным концом аспирационной канюли. Ирригоаспиратор позволяет обеспечить подачу в полость промывочного или лекарственного раствора и аспирацию отработанной жидкости в смеси с биоптатом - кровью, гноем, секретом, некрозными, биопсийными, резекционными тканями и т.п. Конструкция такого ирригоаспиратора не дает возможности хирургу осуществлять непосредственно в зоне операционного поля оперативный визуальный контроль за составом аспирируемого содержимого полости. Отработанная жидкость поступает в накопительную емкость системы отсоса, размещенную вне поля зрения хирурга. При этом затруднен также контроль за составом аспирируемой жидкости, поступающей из полости в данный момент, т.к. поступающая в накопительную емкость отработанная жидкость сразу смешивается с ранее поступившим в емкость содержимым полости. Этих недостатков лишен ирригоаспиратор по авт.св. СССР № 1123709, М.Кл. А 61 Μ 1/00, 1984, в котором система отсоса содержимого полости соединена с аспирационной канюлей через оптически прозрачный проточный трубчатый элемент, вход которого соединен с проксимальным концом аспирационной канюли, а выход - с магистралью системы отсоса содержимого полости. При аспирации содержимого полости хирург сквозь прозрачный проточный трубчатый элемент, размещенный в поле его зрения, имеет возможность наблюдать за составом отсасываемого содержимого полости. Кроме того, наличие между наконечником и системой отсоса прозрачного проточного элемента позволяет, в случае засорения, оперативно выявить участок засорения. Если засорение произошло в наконечнике, то прозрачный элемент пуст; если засорение произошло в системе отсоса, то прозрачный элемент заполнен отработанной жидкостью.. Конструкции вышеприведенных ирри-гоаспираторов позволяют осуществлять сбор аспирированного^содержимого полости - отработанной жидкости в смеси с биоптатом - в общую накопительную емкость системы отсоса. Это исключает возможность оперативного визуального анализа биоптата, а также затрудняет его отбор для последующего лабораторного анализа. Этих недостатков лишен эндоскопический ирригоаспиратор по авт.св. СССР № 180763. М.Кл. А 61 Μ 1/00. 1966, выбранный в качестве прототипа предлагаемого изобретения. Известный эндоскопический ирригоаспиратор содержит двухканальный наконечник, выполненный из параллельно установленных и скрепленных стенками ирригационной и аспирационной канюлей, систему подачи жидкости, соединенную с проксимальным концом ирригационной канюли посредством соединительного штуцера магистрали подачи жидкости, систему отсоса содержимого полости, соединенную с аспирационной канюлей через оптически прозрачный проточный геометрически закрытый резервуар, на входе которого установлен проксимальный конец аспирационной канюли, проходящей сквозь днище внутрь упомянутого резервуара и выступающий над его дном, а на выходе - соединительный штуцер магистрали системы отсоса содержимого полости. Канюли двухканаль-ного наконечника скреплены внешними стенками вдоль образующих цилиндрических поверхностей, а проксимальные концы обеих канюлей, ирригационной и аспирационной, отогнуты в противоположные стороны. Выход проточного резервуара выполнен на одной стороне со входом, в днище резервуара. Известный эндоскопический ирригоаспиратор позволяет производить отделение биоптата от отработанной жидкости и сбор его в прозрачном резервуаре с целью осуществления визуального анализа и последующих лабораторных исследований. Однако, использование известного ирригоаспиратора в эндоскопических операциях, требующих вертикального расположения наконечника - например, при лапароскопических и пелвископических операциях, - затруднено. Во-первых, центр тяжести инструмента значительно смещен от продольной оси аспирационной канюли, и удержание наконечника в положении, близком к вертикальному, требует от хирурга дополнительных усилий и навыков. Во-вторых, ухудшается отделение и сбор биоптата в резервуаре, т.к., по крайней мере. часть биоптата выносится аспирирован-ной отработанной жидкостью через выходное отверстие, выполненное в днище резервуара. Задачей, решаемой настоящим изобретением, является создание удобного и надежного в эксплуатации эндоскопического ирригоаспиратора, уравновешенного относительно продольной оси двухканального наконечника и обеспечивающего отделение и сбор биоптата из аспирированной отработанной жидкости при вертикальном расположении наконечника. Поставленная задача достигается тем, что в эндоскопическом ирригоаспираторе, содержащем двухканальный наконечник, выполненный из параллельно установленных и скрепленных стенками ирригационной и аспирационной канюлей, систему подачи жидкости, соединенную с проксимальным концом ирригационной канюли посредством соединительного штуцера, систему отсоса содержимого полости, соединенную с аспирационной канюлей через оптически прозрачный проточный герметически закрытый резервуар, на входе которого установлен проксимальный конец аспирационной канюли, проходящий сквозь днище внутрь резервуара и выступающий над его дном, а на выходе - соединительный штуцер магистрали отсоса содержимого полости, согласно изобретению, аспирацион-ная канюля выполнена прямолинейной на всем протяжении от дистального до проксимального конца, ирригационная канюля установлена эксцентрично внутри аспирационной канюли и ее проксимальный конец проходит сквозь проточный резервуар, а соединительные штуцера магистрали отсоса содержимого полости и магистрали подачи жидкости установлены на противоположной стенке проточного резервуара. Предлагаемое изобретение позволяет создать удобный и надежный в эксплуатации эндоскопический ирригоаспиратор, уравновешенный относительно продольной оси двухканального наконечника и обеспечивающий отделение и сбор биоптата из аспирированной из полости отработанной промывочной жидкости при эндоскопических операциях, требующих вертикального расположения наконечника. Ниже приводится подробное описание предлагаемого изобретения, иллюстрируемое чертежами, на которых: - фиг.1 - принципиальная схема эндоскопического ирригоаспиратора; - фиг. 2 - наконечник эндоскопического ирригоаспиратора, разрез; - фиг. 3 - разрез А-А на фиг.2. Эндоскопический ирригоаспиратор (фиг.1) содержит двухканальный наконечник 1, систему 2 подачи жидкости и систему 3 отсоса содержимого полости. Двухканальный наконечник 1 (фиг.1,2,3) включает параллельно и эксцентрично установленные одна в другой, скрепленные стенками ирригационную 4 и аспирационную 5 канюли, а также оптически прозрачный проточный герметически закрытый резервуар 6. Проксимальные концы ирригационной 4 и аспирационной 5 канюлей проходят сквозь днище 7 внутрь резервуара 6. При этом проксимальный конец аспирационной канюли 5 выступает над дном резервуара 6 и образует с его стенками и дном карман 8 для сбора биоптата. Проксимальный конец ирригационной канюли 4 проходит сквозь проточный резервуар 6 и соединен с системой 2 подачи жидкости посредством соединительного штуцера 9 магистрали 10 подачи жидкости установленного на противоположной днищу стороне резервуара. На выходе проточного резервуара, выполненном в противоположной днищу 7 стенке, установлен соединительный штуцер 11 магистрали 12 системы 3 отсоса содержимого полости. Проточный резервуар 6 выполнен разъемным, его днище 7 соединено с прозрачными стенками посредством накидной гайки 13. Проксимальный конец ирригационной канюли 4 соединен со штуцером 9 разъемным соединением 14, размещенным симметрично относительно прозрачных стенок резервуара. Герметичность резервуара обеспечена уплотнительными кольцевыми элементами 15. Система 2 подачи жидкости (фиг.1) содержит источник 16 углекислого газа (газовый баллон или сеть СО-газа), злектропневматический преобразователь (электроклапан) 17 с педалью 18 управления, емкость 19 с промывным раствором и магистраль 10, соединенную со штуцером 9 наконечника 1. Система 3 отсоса содержимого полости (фиг.1) содержит вакуумнасос 20, электропневматический преобразователь (электроклапан) 21 с педалью 22 управления, накопительную емкость 23 и магистраль 12, соединенную со штуцером 11 наконечника 1. Педали 18,22 установлены в электрической цепи Ε питания электропневматических преобразователей 17, 21. Ирригоаспиратор работает следующим образом. Двухканальный наконечник 1 эндоскопического ирригоаспиратора вводят в полость тела с помощью лапароскопического троакара, известным способом. Посредством нажатия педали 18 управления электропневматическим преобразователем 17 включают подачу углекислого газа от источника 16 в емкость 19 с промывочной жидкостью - антисептическим или другим лекарственным раствором. Под давлением газа промывочная жидкость, через магистраль 10, соединительный штуцер 9 и ирригационную канюлю 4 двухканального наконечника 1 поступает в полость. Напор и количество подаваемой в полость промывочной жидкости зависят от глубины нажатия педали 18 управления, т.е. от степени открытия электропневматического преобразователя 17 (на чертежах не раскрыто), и могут регулироваться хирургом в зависимости от ситуации в эндоскопируемой полости. Посредством нажатия педали 22 управления электропневматическим преобразователем 21 производят подключение вакуум-насоса 20 к накопительной емкости 23. магистрали 12, проточному резервуару 6 и аспирационной канюле 5 двухканального наконечника 1. При этом находящаяся в полости смесь промывочной жидкости и биоптата всасывается через аспирационную канюлю 5 в резервуар 6. Внутри резервуара, вследствие резкого уменьшения скорости протекания смеси, происходит разделение промывочной жидкости и биоптата. При этом биоптат оседает внутри прозрачного резервуара в кармане 8, а промывочная жидкость заполняет резервуар и через соединительный штуцер 11, магистраль 12 поступает в накопительную емкость 23. Резулирование количества и скорости аспирирования содержимого полости производят посредством изменения глубины нажатия педали 22 управления электропневматическим преобразователем 21 (на чертежах не раскрыто). Конструкция мрри-гоаспиратора позволяет производить управление и регулирование операциями: по подаче жидкости и отсосу содержимого полости в различных сочетаниях - последовательно, одновременно, независимо одно от другого и т.п. - в соответствии с ситуацией β эндоскопируемой полости. При необходимости экспресс-анализа биоптата или при переполнении резервуара 6 биоптатом отключают от наконечника 1 систему 2 подачи жидкости и систему 3 отсоса содержимого полости, для чего отпускают педали 18,22 управления электропневматическими преобразователями 17,21 и извлекают двухканальный наконечник 1 из полости (из лапароскопического троакара). Затем отвинчивают накидную гайку 13, разнимают днище 7 с закрепленными в нем канюлями 4,5 и прозрачную часть резервуара б с укрепленными на стенках штуцерами 9,11, и вытряхивают собранный биоптат. После этого сводят днище 7 и прозрачный корпус резервуара 6, соединяют проксимальный конец ирригационной канюли 4 со штуцером 9 посредством разъемного соединения 14 и завинчивают гайку 13. Затем вводят наконечник 1 в отверстие лапароскопического троакара (на чертежах не показан). В случае засорения аспирационной канюли 5 наконечник ирригоаспиратора может быть оперативно прочищен прямолинейным мандреном с любого конца канюли с дистального - внутрь резервуара, или с проксимального - при разъединенных днище 7 и прозрачном корпуса резервуара 6. Предложенный эндоскопический ирригоаспиратор уравновешен относительно продольной оси двухканального наконечника, что упрощает использование инструмента в лапароскопических, пелвископических и других эндоскопических операциях, требующих вертикального расположения инструмента.
ДивитисяДодаткова інформація
Назва патенту англійськоюEndoscopic irrigoaspirator
Автори англійськоюYentin Borys Veniaminovych, Moisieenko Henii Fedorovych, Lysakovskyi Viktor Trokhymovych, Kriuchkov Yevhen Borysovych
Назва патенту російськоюЭндоскопический ирригоаспиратор
Автори російськоюЕнтин Борис Вениаминович, Моисеенко Гений Федорович, Лисаковский Виктор Трохимович, Крючков Евгений Борисович
МПК / Мітки
МПК: A61M 1/00
Мітки: ендоскопічний, іррігоаспіратор
