Струмознімач

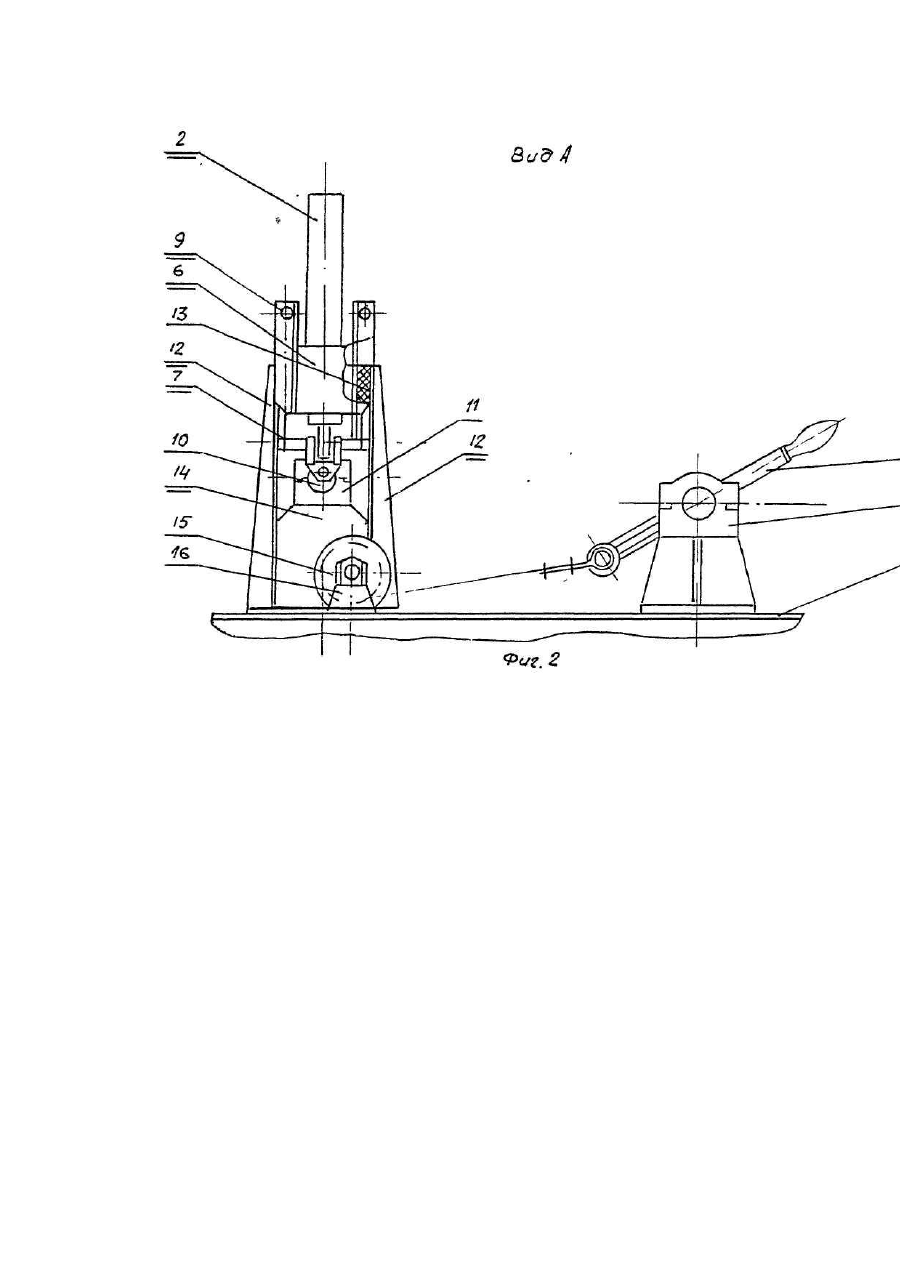

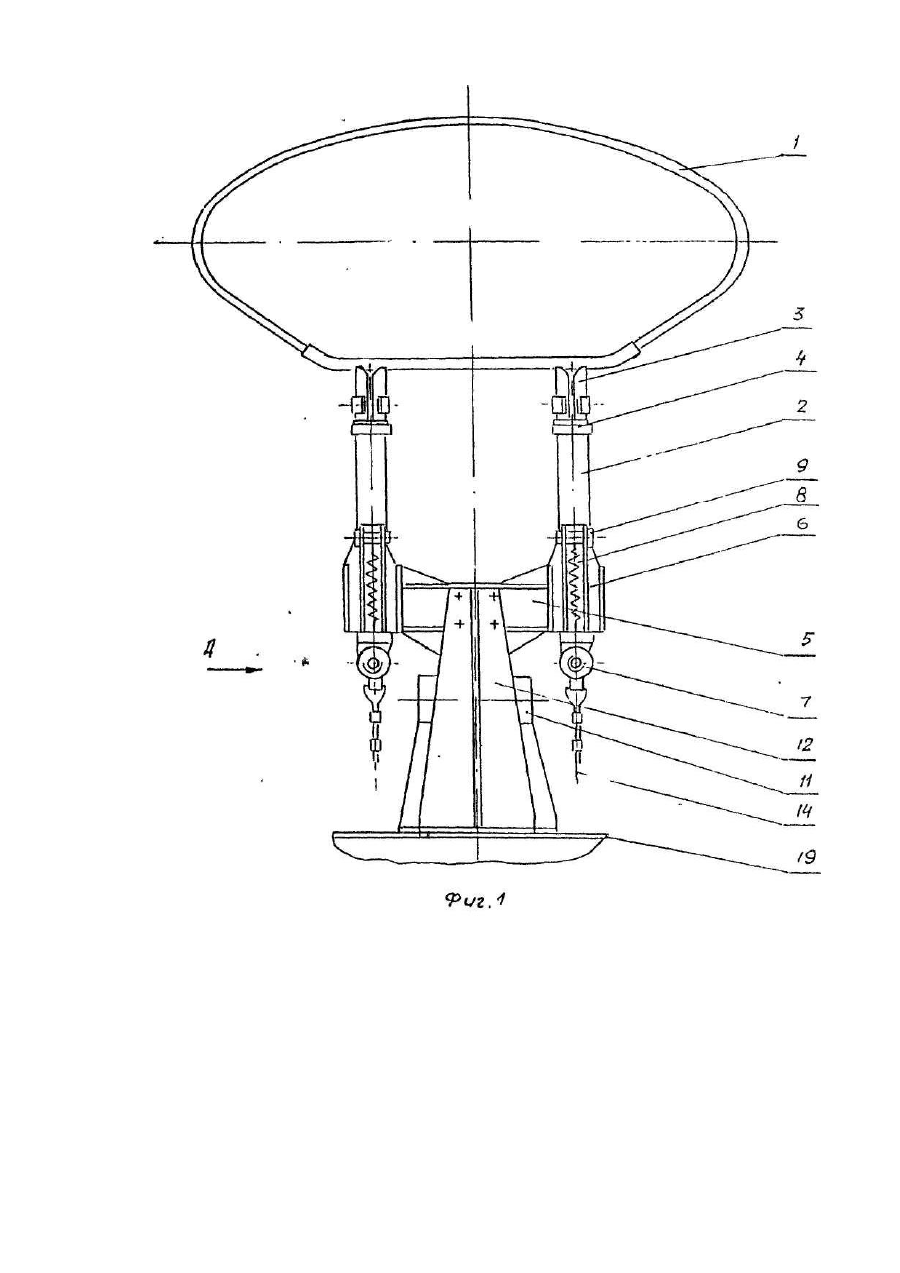

Изобретение относится к электрооборудованию транспортных средств с электротягой, а именно к токосъемникам шахтных электровозов. Известен токосъемник, подъемный механизм полоза которого содержит закрепленные на основании упор и валы, с которыми одним концом связаны рычаги, установленную между валами и шарнирно закрепленную одним концом на упоре стойку с пазом на другом конце, в котором размещены одни наконечники пружин, симметрично расположенные относительно стойки, при этом он снабжен Г-образными рычагами, угловая зона каждого из которых через фиксатор связана с другим концом соответствующего рычага, а одни и другие концы Т-образных рычагов связаны соответственно с другими наконечниками пружин и шарнирно - с рычагами. Такой токосъемник при резком уменьшении высоты подвеса контактного провода и зачастую возникновения ударной нагрузки на полоз не обеспечивает вследствие инерционности требуемого быстродействия, создающего быстрое восстановление и постоянное поддержание контакта между полозом и тролейным проводом, что снижает надежность работы токоприемника. Изобретение направлено на комплексное решение технической задачи по созданию токосъемника для шахтного электровоза, которое путем усовершенствования конструкции за счет уменьшения числа подвижных звеньев и их массы обеспечит уменьшение динамических нагрузок, инерционных свойств и повышение надежности работы токосъемника. Техническая задача -усовершенствование конструкции токосъемника за счет уменьшения числа и динамических параметров его подвижных звеньев, введение необходимых подвижностей механизма, что позволяет уменьшить инерционные свойства и повысить надежность работы токосъемника. Решение технической задачи достигается тем, что в токосъемнике нижние концы рычагов установлены с возможностью возвратно-поступательного перемещения во втулках, закрепленных на концах двуплечего кронштейна, и соединены с помощью размещенных в их плоскости цилиндрических пружин с корпусом втулки, при этом двуплечий кронштейн с возможностью угловых колебаний установлен на горизонтальной оси, опоры которой закреплены на упоре, к верхним концам вертикальных стоек которого прикреплены амортизирующие ограничители, с которыми взаимодействуют корпуса втулок. Благодаря установке полоза на рычагах, имеющих возможность возвратно-поступательного движения относительно втулок, закрепленным на корпусе с возможностью совершения угловых колебаний существенно уменьшены инерционные свойства механизма токосъемника и повышена его надежность. Токосъемник проиллюстрирован на фиг. 1,2. На фиг. 1 показан фронтальный вид токоприемника, а на фиг.2 - вид А фиг. 1. Токосъемник содержит полоз, взаимодействующий с контактным проводом (не показан), рычаги 2 в виде трубчатой формы стержней, соединенные с помощью клеммового соединения 3 с полозом 1 и отделенные от него изолятором 4, двуплечий кронштейн 5 с закрепленными на его концах втулками 6, в которые входят нижние концы рычагов 2. Нижний конец каждого рычага 2 снабжен осью 7, на которой с внешней стороны втулки 6 параллельно ее оси закреплены одним концом (нижним) цилиндрические пружины 8. Другим концом цилиндрические пружины через штифты 9 соединены с корпусом втулки 6. Такое взаимное расположение рычага 2, втулки 6 и цилиндрических пружин 8 приводит к тому, что их геометрически оси лежат в одной плоскости: оси рычага 2 и втулки соосны, а оси цилиндрических пружин 8 параллельны осям рычага 2 и втулки 6, так как точки закрепления концов цилиндрических пружин смещены от оси рычага 2 и втулки 6 на величину, превышающую радиус втулки 6. Двуплечий кронштейн 5 с возможностью угловых колебаний установлен на горизонтальной оси 10, опоры 11 которой закреплены на упоре 12. К верхним концам вертикальных стоек упора 12 прикреплены взаимодействующие с двуплечим кронштейном 5 амортизирующие ограничители 13. К проушине, прикрепленной к нижнему концу рычага 2, присоединен трос 14, обходящий блок 15, установленный на опоре 16 и прикрепленный к нижнему концу рукоятки 17, установленной в подшипнике 18. В собранном виде токосъемник размещен на рамном листе 19 транспортного средства (условно не показано). Токосъемник работает следующим образом. При нормальном режиме движения транспортного средства цилиндрические пружины 8 через рычаги 2 создают стабильное усилие прижатия полоза 1 к контактному проводу в заданном диапазоне его подвески по высоте. При уменьшении высоты подвески контактного провода, в том числе и внезапном возникновении ударной нагрузки на полоз 1, превышающей допустимую, полоз 1 перемещается с рычагами 2, вызывая растяжение цилиндрических пружин. Если сила взаимодействия контактного провода и полоза 1 в том числе ударная, расположена под углом к контактному проводу, то помимо перемещения рычагов 2 во втулках 6 произойдет отклонение рычагов 2, сопровождаемое поворотом двуплечего кронштейна 5 вокруг горизонтальной оси 11 до соприкосновения с амортизирующими ограничителями 13. По истечении продолжительности действия ударной нагрузки, упругая энергия, накопленная растянутой цилиндрической пружиной 8 и амортизирующими ограничителями 13, вызывает обратное движение двуплечего кронштейна 5, рычагов 2 и полоза 1 до восстановления нормального контакта полоза 1 с контактным проводом. Амортизирующие ограничители 13 выполнены из материала с высоким значением декремента затухания колебаний двуплечего рычага. Массы полоза 1, рычагов 2 назначают малыми, что создает малую инерционность подвижных частей токосъемника и быстрое восстановление контакта между полозом 1 и контактным проводом. В случае значительного понижения контактного провода или при необходимости опустить токосъемник оператор с помощью рукоятки 17 и троса 14 вызывает перемещение рычагов 2 и полоза 1. Такой токосъемник благодаря жесткому закреплению полоза на рычагах, перемещаемых во втулках двуплечего кронштейна и подпружиненного цилиндрическими пружинами растяжения, обеспечивает постоянный контакт полоза с контактным проводом и малую инерционность его подвижных частей, что повышает надежность работы. Наличие амортизирующих ограничителей способствует быстрому затуханию колебаний, что также повышает надежность работы.
