Конструкція покрівельного покриття

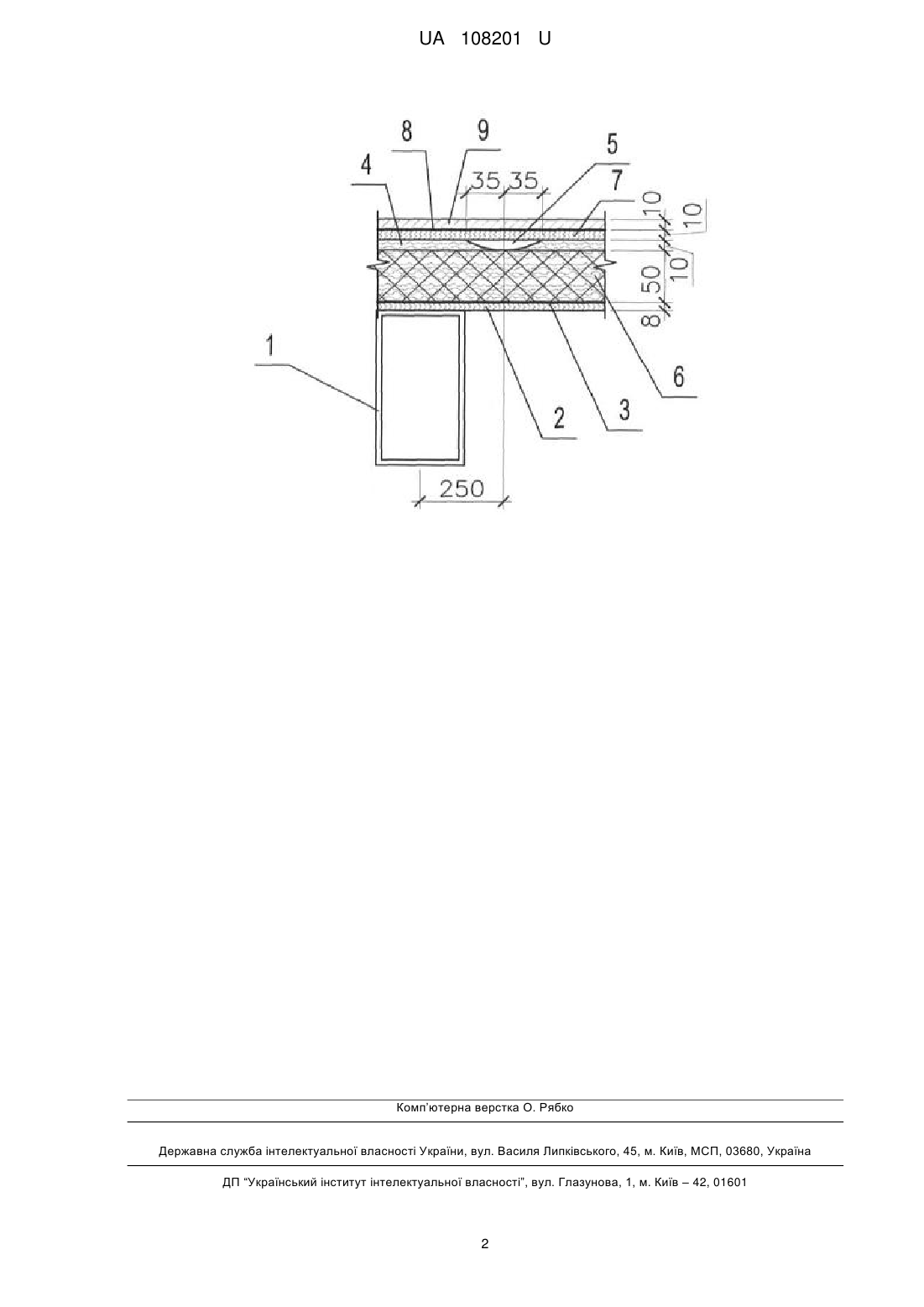

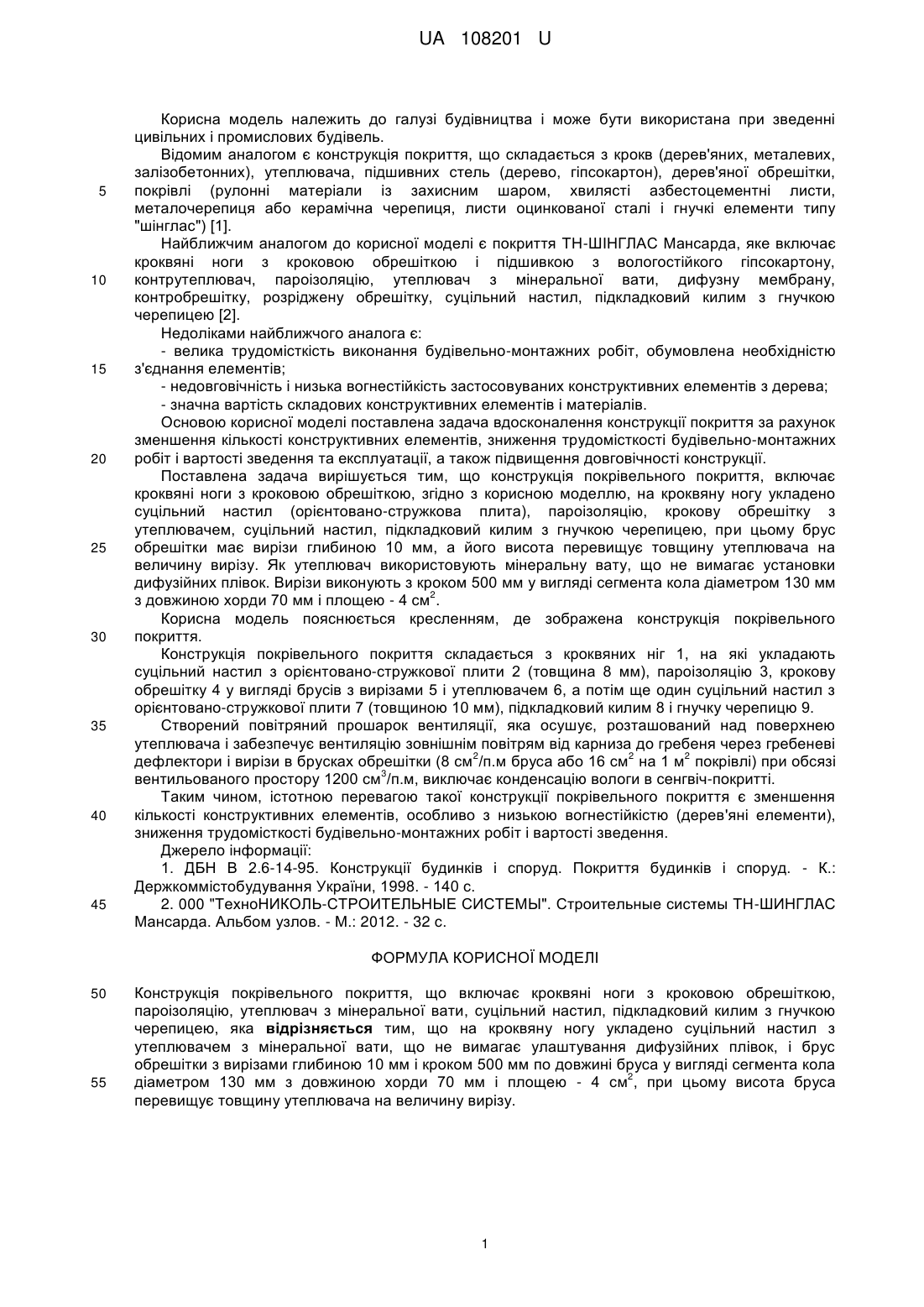

Реферат: Конструкція покрівельного покриття включає кроквяні ноги з кроковою обрешіткою, пароізоляцію, утеплювач з мінеральної вати, суцільний настил, підкладковий килим з гнучкою черепицею. На кроквяну ногу укладено суцільний настил з утеплювачем з мінеральної вати, що не вимагає улаштування дифузійних плівок, і брус обрешітки з вирізами глибиною 10 мм і кроком 500 мм по довжині бруса у вигляді сегмента кола діаметром 130 мм з довжиною хорди 2 70 мм і площею - 4 см . Висота бруса перевищує товщину утеплювача на величину вирізу. UA 108201 U (54) КОНСТРУКЦІЯ ПОКРІВЕЛЬНОГО ПОКРИТТЯ UA 108201 U UA 108201 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва і може бути використана при зведенні цивільних і промислових будівель. Відомим аналогом є конструкція покриття, що складається з крокв (дерев'яних, металевих, залізобетонних), утеплювача, підшивних стель (дерево, гіпсокартон), дерев'яної обрешітки, покрівлі (рулонні матеріали із захисним шаром, хвилясті азбестоцементні листи, металочерепиця або керамічна черепиця, листи оцинкованої сталі і гнучкі елементи типу "шінглас") [1]. Найближчим аналогом до корисної моделі є покриття ТН-ШІНГЛАС Мансарда, яке включає кроквяні ноги з кроковою обрешіткою і підшивкою з вологостійкого гіпсокартону, контрутеплювач, пароізоляцію, утеплювач з мінеральної вати, дифузну мембрану, контробрешітку, розріджену обрешітку, суцільний настил, підкладковий килим з гнучкою черепицею [2]. Недоліками найближчого аналога є: - велика трудомісткість виконання будівельно-монтажних робіт, обумовлена необхідністю з'єднання елементів; - недовговічність і низька вогнестійкість застосовуваних конструктивних елементів з дерева; - значна вартість складових конструктивних елементів і матеріалів. Основою корисної моделі поставлена задача вдосконалення конструкції покриття за рахунок зменшення кількості конструктивних елементів, зниження трудомісткості будівельно-монтажних робіт і вартості зведення та експлуатації, а також підвищення довговічності конструкції. Поставлена задача вирішується тим, що конструкція покрівельного покриття, включає кроквяні ноги з кроковою обрешіткою, згідно з корисною моделлю, на кроквяну ногу укладено суцільний настил (орієнтовано-стружкова плита), пароізоляцію, крокову обрешітку з утеплювачем, суцільний настил, підкладковий килим з гнучкою черепицею, при цьому брус обрешітки має вирізи глибиною 10 мм, а його висота перевищує товщину утеплювача на величину вирізу. Як утеплювач використовують мінеральну вату, що не вимагає установки дифузійних плівок. Вирізи виконують з кроком 500 мм у вигляді сегмента кола діаметром 130 мм 2 з довжиною хорди 70 мм і площею - 4 см . Корисна модель пояснюється кресленням, де зображена конструкція покрівельного покриття. Конструкція покрівельного покриття складається з кроквяних ніг 1, на які укладають суцільний настил з орієнтовано-стружкової плити 2 (товщина 8 мм), пароізоляцію 3, крокову обрешітку 4 у вигляді брусів з вирізами 5 і утеплювачем 6, а потім ще один суцільний настил з орієнтовано-стружкової плити 7 (товщиною 10 мм), підкладковий килим 8 і гнучку черепицю 9. Створений повітряний прошарок вентиляції, яка осушує, розташований над поверхнею утеплювача і забезпечує вентиляцію зовнішнім повітрям від карниза до гребеня через гребеневі 2 2 2 дефлектори і вирізи в брусках обрешітки (8 см /п.м бруса або 16 см на 1 м покрівлі) при обсязі 3 вентильованого простору 1200 см /п.м, виключає конденсацію вологи в сенгвіч-покритті. Таким чином, істотною перевагою такої конструкції покрівельного покриття є зменшення кількості конструктивних елементів, особливо з низькою вогнестійкістю (дерев'яні елементи), зниження трудомісткості будівельно-монтажних робіт і вартості зведення. Джерело інформації: 1. ДБН В 2.6-14-95. Конструкції будинків і споруд. Покриття будинків і споруд. - К.: Держкоммістобудування України, 1998. - 140 с. 2. 000 "ТехноНИКОЛЬ-СТРОИТЕЛЬНЫЕ СИСТЕМЫ". Строительные системы ТН-ШИНГЛАС Мансарда. Альбом узлов. - М.: 2012. - 32 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Конструкція покрівельного покриття, що включає кроквяні ноги з кроковою обрешіткою, пароізоляцію, утеплювач з мінеральної вати, суцільний настил, підкладковий килим з гнучкою черепицею, яка відрізняється тим, що на кроквяну ногу укладено суцільний настил з утеплювачем з мінеральної вати, що не вимагає улаштування дифузійних плівок, і брус обрешітки з вирізами глибиною 10 мм і кроком 500 мм по довжині бруса у вигляді сегмента кола 2 діаметром 130 мм з довжиною хорди 70 мм і площею - 4 см , при цьому висота бруса перевищує товщину утеплювача на величину вирізу. 1 UA 108201 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
