Спосіб улаштування та ремонту покрівельного покриття

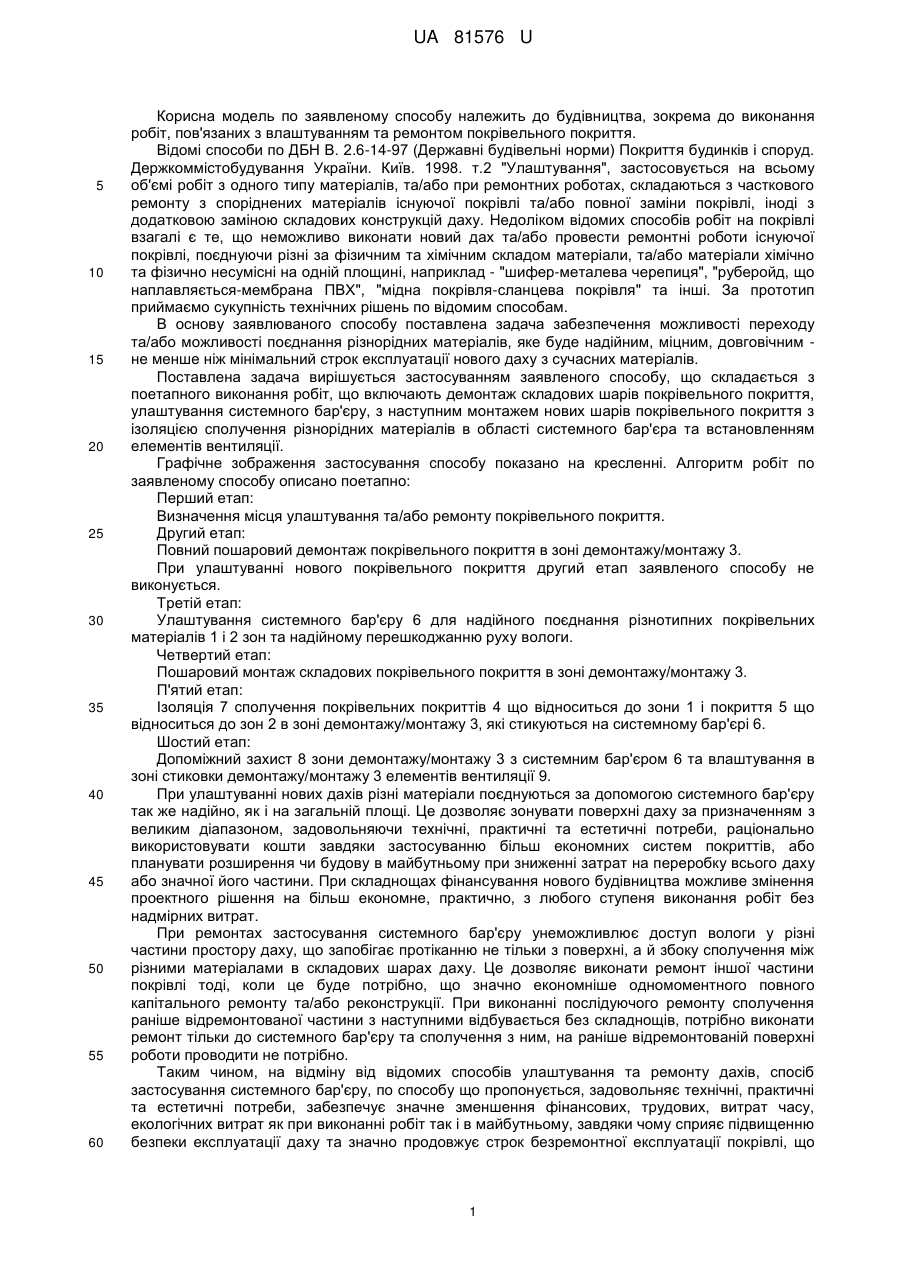

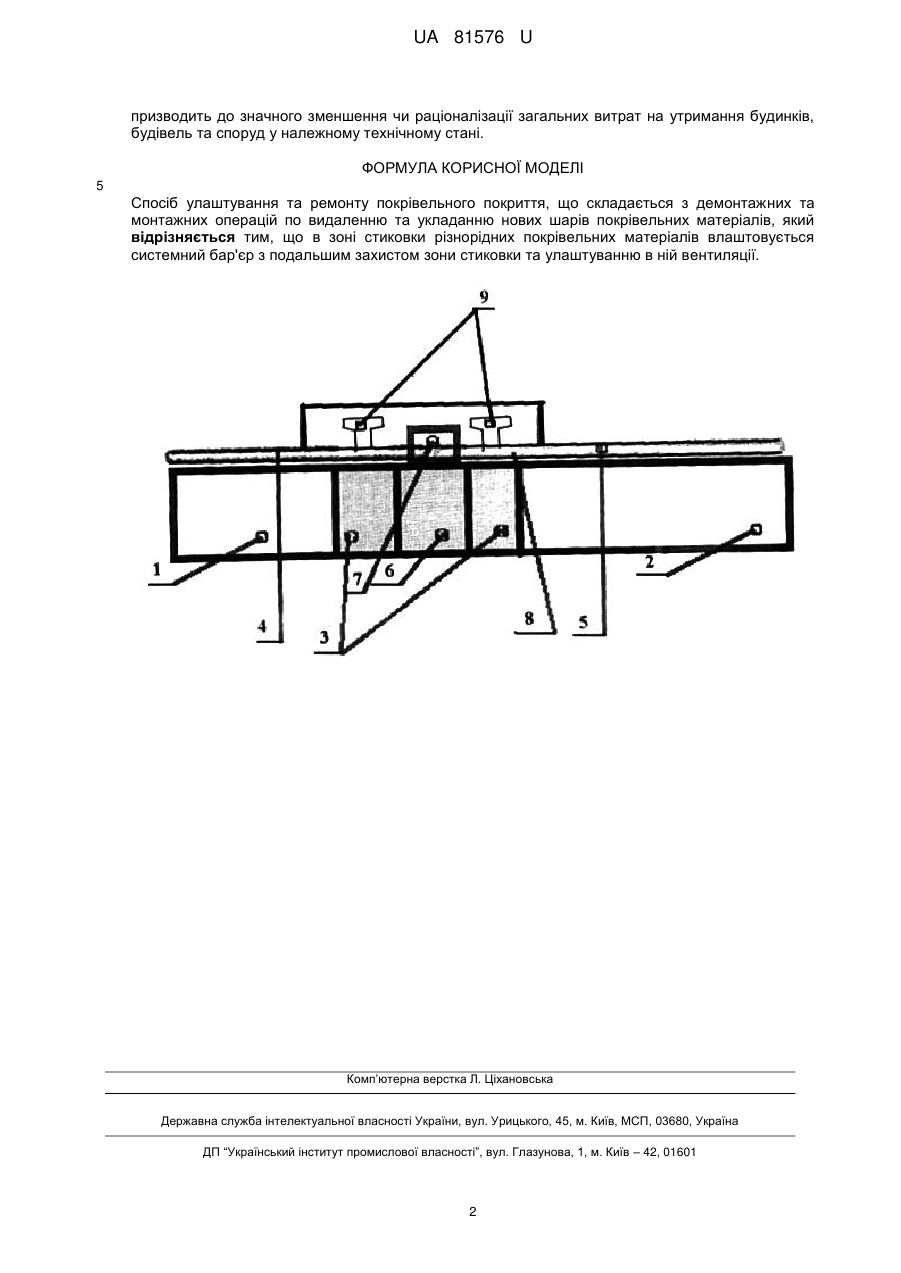

Реферат: Спосіб улаштування та ремонту покрівельного покриття складається з демонтажних та монтажних операцій по видаленню та укладанню нових шарів покрівельних матеріалів. В зоні стиковки різнорідних покрівельних матеріалів влаштовується системний бар'єр з подальшим захистом зони стиковки та улаштуванню в ній вентиляції. UA 81576 U (54) СПОСІБ УЛАШТУВАННЯ ТА РЕМОНТУ ПОКРІВЕЛЬНОГО ПОКРИТТЯ UA 81576 U UA 81576 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель по заявленому способу належить до будівництва, зокрема до виконання робіт, пов'язаних з влаштуванням та ремонтом покрівельного покриття. Відомі способи по ДБН В. 2.6-14-97 (Державні будівельні норми) Покриття будинків і споруд. Держкоммістобудування України. Київ. 1998. т.2 "Улаштування", застосовується на всьому об'ємі робіт з одного типу матеріалів, та/або при ремонтних роботах, складаються з часткового ремонту з споріднених матеріалів існуючої покрівлі та/або повної заміни покрівлі, іноді з додатковою заміною складових конструкцій даху. Недоліком відомих способів робіт на покрівлі взагалі є те, що неможливо виконати новий дах та/або провести ремонтні роботи існуючої покрівлі, поєднуючи різні за фізичним та хімічним складом матеріали, та/або матеріали хімічно та фізично несумісні на одній площині, наприклад - "шифер-металева черепиця", "руберойд, що наплавляється-мембрана ПВХ", "мідна покрівля-сланцева покрівля" та інші. За прототип приймаємо сукупність технічних рішень по відомим способам. В основу заявлюваного способу поставлена задача забезпечення можливості переходу та/або можливості поєднання різнорідних матеріалів, яке буде надійним, міцним, довговічним не менше ніж мінімальний строк експлуатації нового даху з сучасних матеріалів. Поставлена задача вирішується застосуванням заявленого способу, що складається з поетапного виконання робіт, що включають демонтаж складових шарів покрівельного покриття, улаштування системного бар'єру, з наступним монтажем нових шарів покрівельного покриття з ізоляцією сполучення різнорідних матеріалів в області системного бар'єра та встановленням елементів вентиляції. Графічне зображення застосування способу показано на кресленні. Алгоритм робіт по заявленому способу описано поетапно: Перший етап: Визначення місця улаштування та/або ремонту покрівельного покриття. Другий етап: Повний пошаровий демонтаж покрівельного покриття в зоні демонтажу/монтажу 3. При улаштуванні нового покрівельного покриття другий етап заявленого способу не виконується. Третій етап: Улаштування системного бар'єру 6 для надійного поєднання різнотипних покрівельних матеріалів 1 і 2 зон та надійному перешкоджанню руху вологи. Четвертий етап: Пошаровий монтаж складових покрівельного покриття в зоні демонтажу/монтажу 3. П'ятий етап: Ізоляція 7 сполучення покрівельних покриттів 4 що відноситься до зони 1 і покриття 5 що відноситься до зон 2 в зоні демонтажу/монтажу 3, які стикуються на системному бар'єрі 6. Шостий етап: Допоміжний захист 8 зони демонтажу/монтажу 3 з системним бар'єром 6 та влаштування в зоні стиковки демонтажу/монтажу 3 елементів вентиляції 9. При улаштуванні нових дахів різні матеріали поєднуються за допомогою системного бар'єру так же надійно, як і на загальній площі. Це дозволяє зонувати поверхні даху за призначенням з великим діапазоном, задовольняючи технічні, практичні та естетичні потреби, раціонально використовувати кошти завдяки застосуванню більш економних систем покриттів, або планувати розширення чи будову в майбутньому при зниженні затрат на переробку всього даху або значної його частини. При складнощах фінансування нового будівництва можливе змінення проектного рішення на більш економне, практично, з любого ступеня виконання робіт без надмірних витрат. При ремонтах застосування системного бар'єру унеможливлює доступ вологи у різні частини простору даху, що запобігає протіканню не тільки з поверхні, а й збоку сполучення між різними матеріалами в складових шарах даху. Це дозволяє виконати ремонт іншої частини покрівлі тоді, коли це буде потрібно, що значно економніше одномоментного повного капітального ремонту та/або реконструкції. При виконанні послідуючого ремонту сполучення раніше відремонтованої частини з наступними відбувається без складнощів, потрібно виконати ремонт тільки до системного бар'єру та сполучення з ним, на раніше відремонтованій поверхні роботи проводити не потрібно. Таким чином, на відміну від відомих способів улаштування та ремонту дахів, спосіб застосування системного бар'єру, по способу що пропонується, задовольняє технічні, практичні та естетичні потреби, забезпечує значне зменшення фінансових, трудових, витрат часу, екологічних витрат як при виконанні робіт так і в майбутньому, завдяки чому сприяє підвищенню безпеки експлуатації даху та значно продовжує строк безремонтної експлуатації покрівлі, що 1 UA 81576 U призводить до значного зменшення чи раціоналізації загальних витрат на утримання будинків, будівель та споруд у належному технічному стані. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб улаштування та ремонту покрівельного покриття, що складається з демонтажних та монтажних операцій по видаленню та укладанню нових шарів покрівельних матеріалів, який відрізняється тим, що в зоні стиковки різнорідних покрівельних матеріалів влаштовується системний бар'єр з подальшим захистом зони стиковки та улаштуванню в ній вентиляції. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
