Магнітний сепаратор вертикального розділення

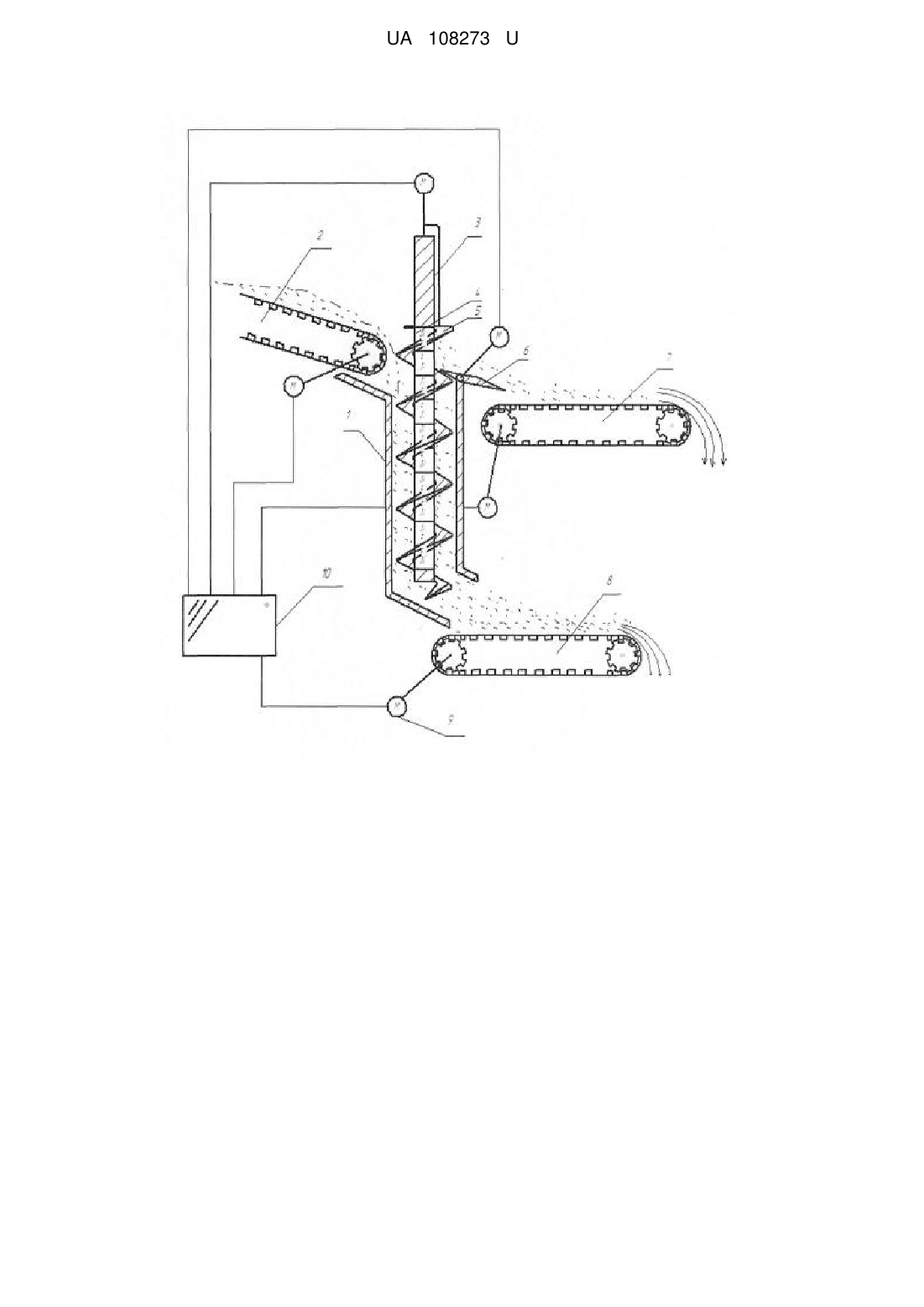

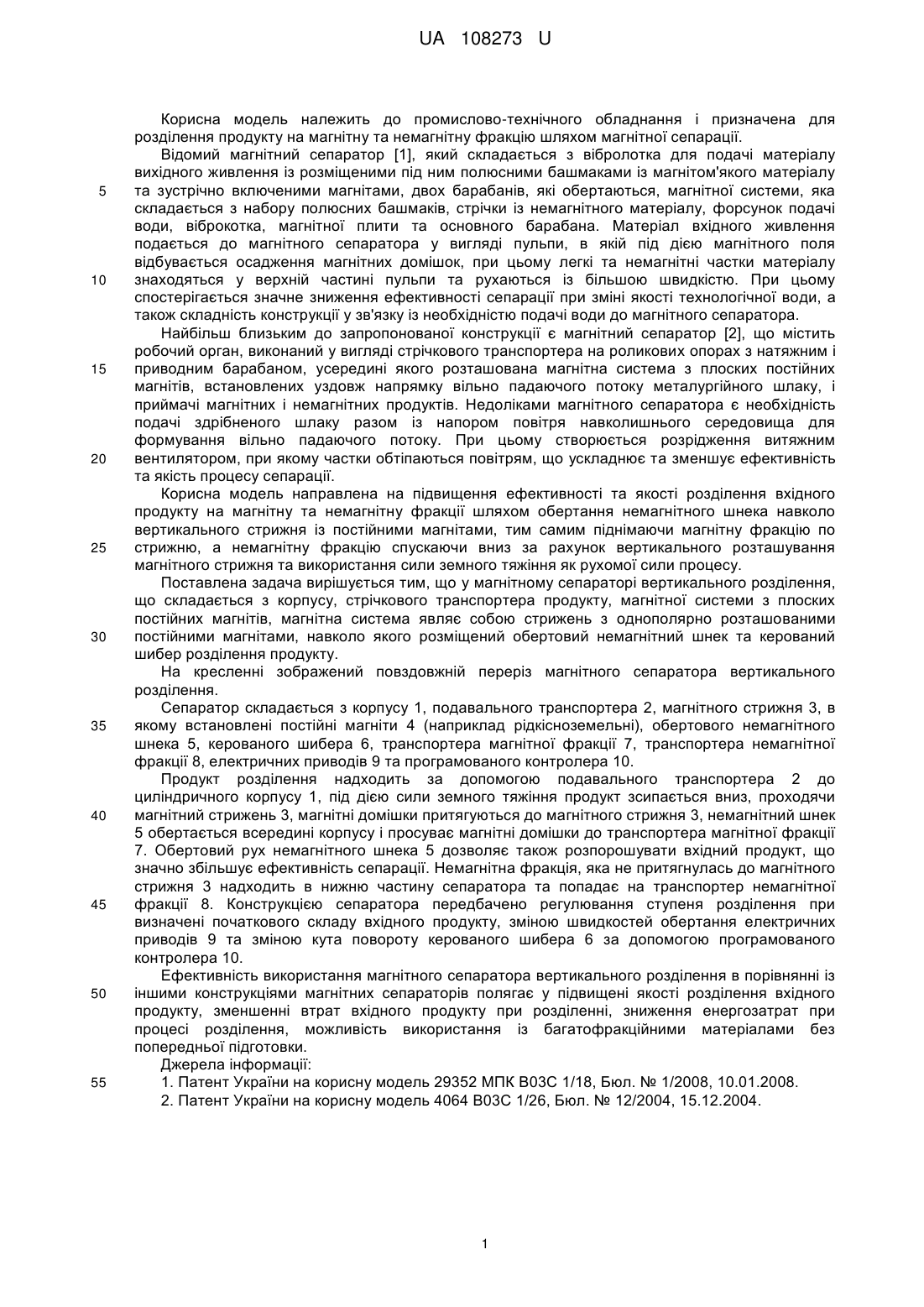

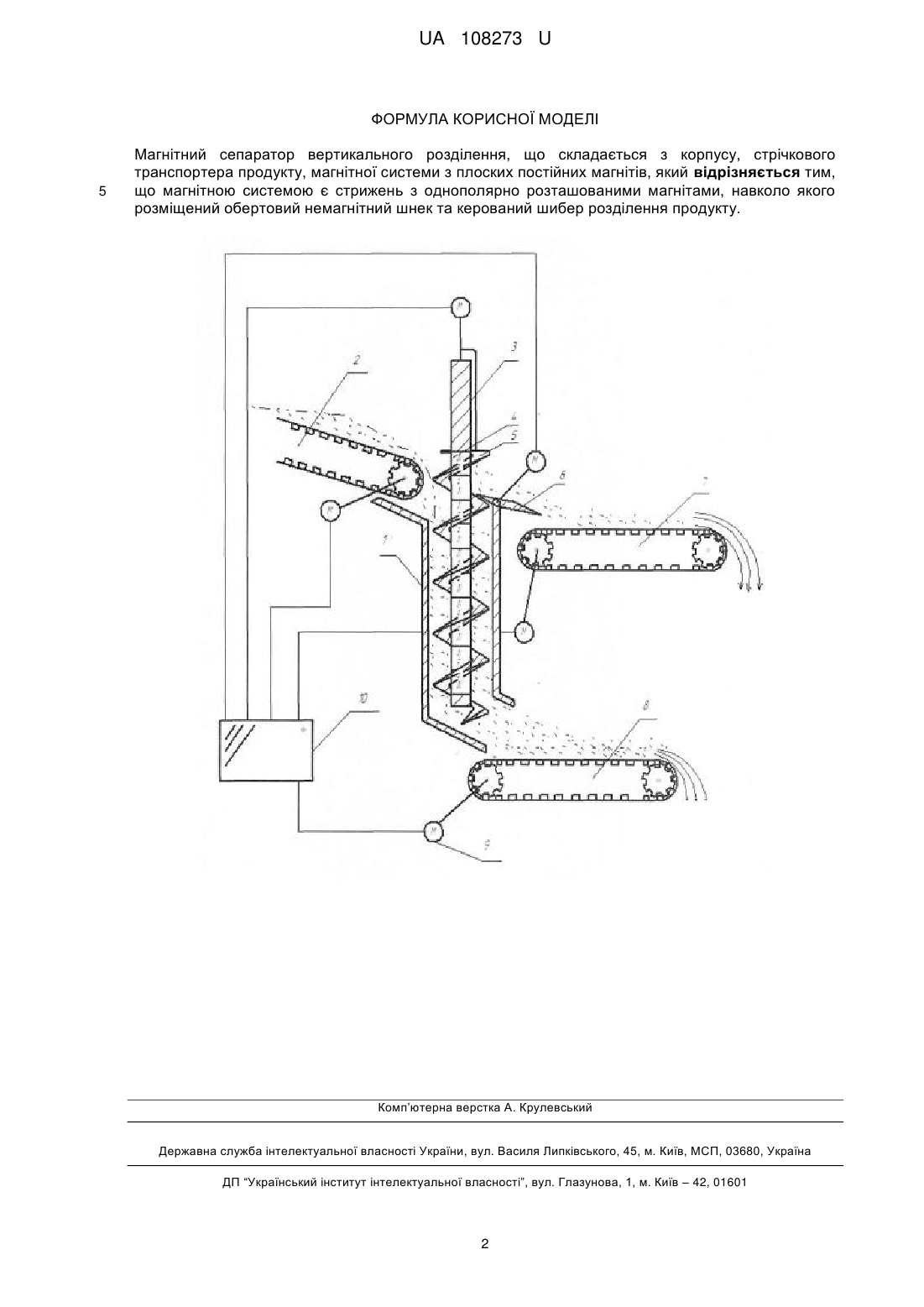

Реферат: Магнітний сепаратор вертикального розділення складається з корпусу, стрічкового транспортера продукту, магнітної системи з плоских постійних магнітів. Магнітною системою є стрижень з однополярно розташованими магнітами, навколо якого розміщений обертовий немагнітний шнек та керований шибер розділення продукту. UA 108273 U (54) МАГНІТНИЙ СЕПАРАТОР ВЕРТИКАЛЬНОГО РОЗДІЛЕННЯ UA 108273 U UA 108273 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промислово-технічного обладнання і призначена для розділення продукту на магнітну та немагнітну фракцію шляхом магнітної сепарації. Відомий магнітний сепаратор [1], який складається з вібролотка для подачі матеріалу вихідного живлення із розміщеними під ним полюсними башмаками із магнітом'якого матеріалу та зустрічно включеними магнітами, двох барабанів, які обертаються, магнітної системи, яка складається з набору полюсних башмаків, стрічки із немагнітного матеріалу, форсунок подачі води, віброкотка, магнітної плити та основного барабана. Матеріал вхідного живлення подається до магнітного сепаратора у вигляді пульпи, в якій під дією магнітного поля відбувається осадження магнітних домішок, при цьому легкі та немагнітні частки матеріалу знаходяться у верхній частині пульпи та рухаються із більшою швидкістю. При цьому спостерігається значне зниження ефективності сепарації при зміні якості технологічної води, а також складність конструкції у зв'язку із необхідністю подачі води до магнітного сепаратора. Найбільш близьким до запропонованої конструкції є магнітний сепаратор [2], що містить робочий орган, виконаний у вигляді стрічкового транспортера на роликових опорах з натяжним і приводним барабаном, усередині якого розташована магнітна система з плоских постійних магнітів, встановлених уздовж напрямку вільно падаючого потоку металургійного шлаку, і приймачі магнітних і немагнітних продуктів. Недоліками магнітного сепаратора є необхідність подачі здрібненого шлаку разом із напором повітря навколишнього середовища для формування вільно падаючого потоку. При цьому створюється розрідження витяжним вентилятором, при якому частки обтіпаються повітрям, що ускладнює та зменшує ефективність та якість процесу сепарації. Корисна модель направлена на підвищення ефективності та якості розділення вхідного продукту на магнітну та немагнітну фракції шляхом обертання немагнітного шнека навколо вертикального стрижня із постійними магнітами, тим самим піднімаючи магнітну фракцію по стрижню, а немагнітну фракцію спускаючи вниз за рахунок вертикального розташування магнітного стрижня та використання сили земного тяжіння як рухомої сили процесу. Поставлена задача вирішується тим, що у магнітному сепараторі вертикального розділення, що складається з корпусу, стрічкового транспортера продукту, магнітної системи з плоских постійних магнітів, магнітна система являє собою стрижень з однополярно розташованими постійними магнітами, навколо якого розміщений обертовий немагнітний шнек та керований шибер розділення продукту. На кресленні зображений повздовжній переріз магнітного сепаратора вертикального розділення. Сепаратор складається з корпусу 1, подавального транспортера 2, магнітного стрижня 3, в якому встановлені постійні магніти 4 (наприклад рідкісноземельні), обертового немагнітного шнека 5, керованого шибера 6, транспортера магнітної фракції 7, транспортера немагнітної фракції 8, електричних приводів 9 та програмованого контролера 10. Продукт розділення надходить за допомогою подавального транспортера 2 до циліндричного корпусу 1, під дією сили земного тяжіння продукт зсипається вниз, проходячи магнітний стрижень 3, магнітні домішки притягуються до магнітного стрижня 3, немагнітний шнек 5 обертається всередині корпусу і просуває магнітні домішки до транспортера магнітної фракції 7. Обертовий рух немагнітного шнека 5 дозволяє також розпорошувати вхідний продукт, що значно збільшує ефективність сепарації. Немагнітна фракція, яка не притягнулась до магнітного стрижня 3 надходить в нижню частину сепаратора та попадає на транспортер немагнітної фракції 8. Конструкцією сепаратора передбачено регулювання ступеня розділення при визначені початкового складу вхідного продукту, зміною швидкостей обертання електричних приводів 9 та зміною кута повороту керованого шибера 6 за допомогою програмованого контролера 10. Ефективність використання магнітного сепаратора вертикального розділення в порівнянні із іншими конструкціями магнітних сепараторів полягає у підвищені якості розділення вхідного продукту, зменшенні втрат вхідного продукту при розділенні, зниження енергозатрат при процесі розділення, можливість використання із багатофракційними матеріалами без попередньої підготовки. Джерела інформації: 1. Патент України на корисну модель 29352 МПК В03С 1/18, Бюл. № 1/2008, 10.01.2008. 2. Патент України на корисну модель 4064 В03С 1/26, Бюл. № 12/2004, 15.12.2004. 1 UA 108273 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Магнітний сепаратор вертикального розділення, що складається з корпусу, стрічкового транспортера продукту, магнітної системи з плоских постійних магнітів, який відрізняється тим, що магнітною системою є стрижень з однополярно розташованими магнітами, навколо якого розміщений обертовий немагнітний шнек та керований шибер розділення продукту. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
