Магнітний сепаратор

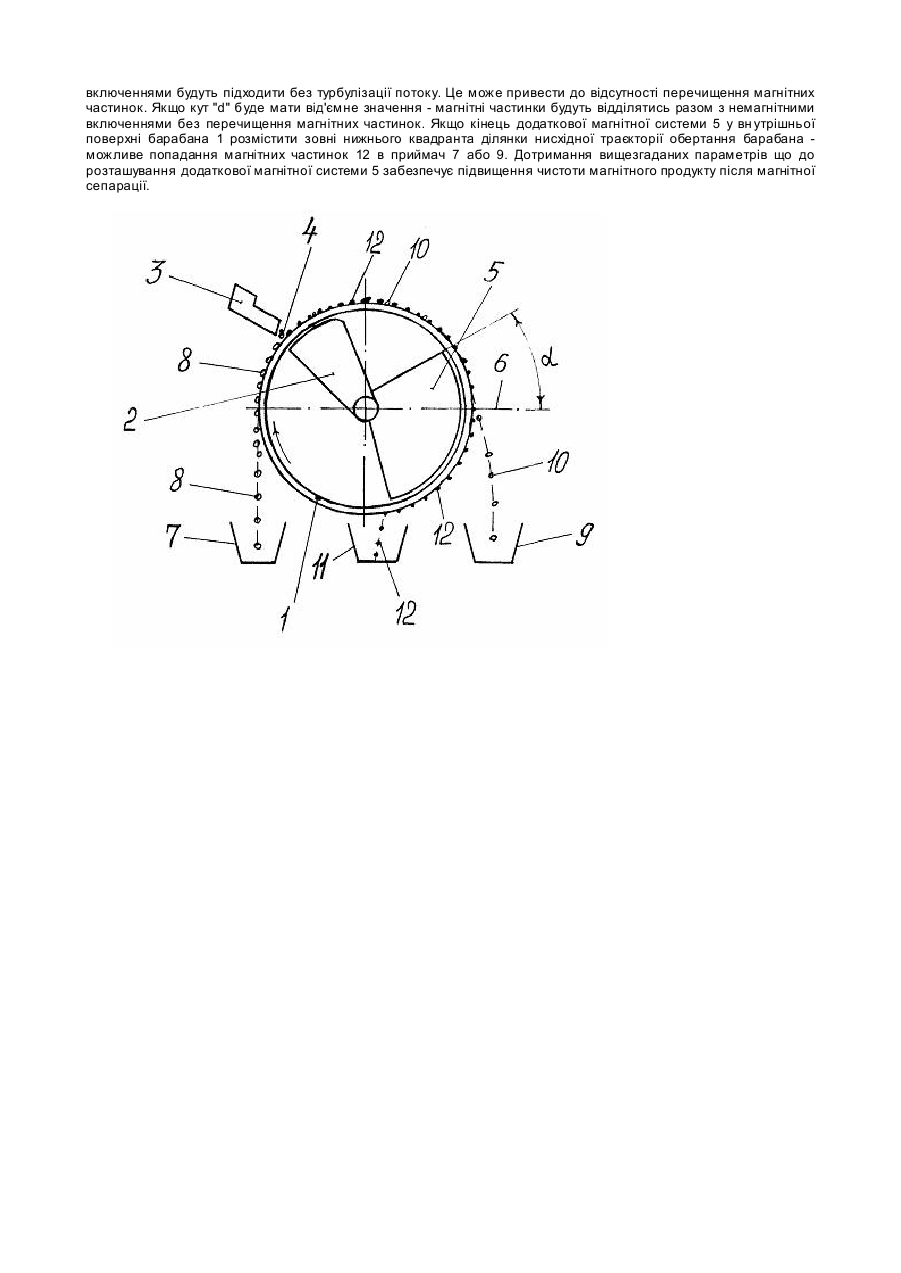

Корисна модель відноситься до техніки магнітного збагачення матеріалів і може бути використана в гірничодобувній, металургійній та інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - магнітний сепаратор за [а.с. СРСР № 1369802, В03С1/10, від 12.08.86р.]. Цей магнітний сепаратор вмішує обертові основний і перечисний немагнітні барабани з внутрішньою магнітною системою в кожному, перевантажувальні пристрої поміж ними, живильник, приймачі немагнітних і магнітних частинок, що розділені. У корисної моделі з аналогом співпадають обертовий немагнітний барабан з внутрішньою магнітною системою, живильник, приймачі немагнітних і магнітних частинок, що розділені. Цей сепаратор забезпечує високу чистоту магнітного продукту, який видається„але складний по конструкції, що є його недоліком. Прототипом корисної моделі є магнітний сепаратор з опису до заявки на корисну модель [№u200605850, В03С1/10 від 29.05.06]. Цей сепаратор вміщує обертовий немагнітний барабан з внутрішньою магнітною системою, яка встановлена в верхньому квадранті ділянки висхідної траєкторії обертання барабана, живильник, приймачі немагнітних і магнітних частинок, що розділені. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Недолік магнітного сепаратора, що є прототипом, полягає у тому, що в залежності від кута подачі первинного матеріалу з живильника на барабан і в залежності від магнітної сприйнятливості магнітних частинок - можливий частковий захват немагнітних частинок магнітними з вивантаженням їх в приймач магнітних частинок. Це знижує чистоту магнітного продукту після магнітної сепарації. В основу корисної моделі покладено задачу - підвищити чистоту магнітного продукту після магнітної сепарації. Поставлена задача вирішується тим, що в магнітному сепараторі, який містить обертовий немагнітний барабан з внутрішньою системою, яка встановлена в верхньому квадранті ділянки висхідної траєкторії обертання барабана, живильник, приймачі немагнітних і магнітних частинок, що розділені, у відзнаку від прототипу - він обладнаний блоком перечищення магнітних частинок, що виконаний у вигляді додаткової внутрішньої магнітної системи, яка встановлена у нисхідної ділянки траєкторії обертання барабана так, що відносно напрямку обертання барабана початок додаткової магнітної системи у вн утрішньої поверхні барабана розміщений у верхньому квадранті нисхідної ділянки траєкторії обертання барабана під кутом 0-45° вище горизонтальної площини, що проходить крізь вісь обертання барабана, а кінець додаткової магнітної системи у внутрішньої поверхні барабана розміщений в нижньому квадранті ділянки нисхідної траєкторії обертання барабана. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. У відзнаку від прототипу - обладнання магнітного сепаратора блоком перечищення магнітних частинок, що виконаний у вигляді додаткової внутрішньої магнітної системи, яка встановлена у нисхідної ділянки траєкторії обертання барабана так, що відносно напрямку обертання барабана початок додаткової магнітної системи у внутрішньої поверхні барабана розміщений в верхньому квадранті нисхідної ділянки траєкторії обертання барабана під кутом 0 - 45° вище горизонтальної площини, що проходить крізь вісь обертання барабана, а кінець додаткової магнітної системи у внутрішньої поверхні барабана розміщений в нижньому квадранті ділянки нисхідної траєкторії обертання барабана - дозволило в зоні поверхні барабана де магнітні частинки поміж магнітними системами знаходяться в турбулентному стані за рахунок проковзування та початку відділення - при прикладенні магнітного поля від додаткової магнітної системи - знову притиснути магнітні частинки до барабана. При цьому немагнітні включення залишаються зовні від магнітних частинок і додатково від них відділяються. Це веде до підвищення чистоти магнітного продукту після магнітної сепарації. На кресленні, що додається - зображено загальний вигляд магнітного сепаратора. Магнітний сепаратор містить обертовий немагнітний барабан 1 з внутрішньою магнітною системою 2, яка встановлена в верхньому квадранті ділянки висхідної траєкторії обертання барабана 1. Також сепаратор має живильник 3 для подачі первинного матеріалу 4. Магнітний сепаратор обладнаний блоком перечищення магнітних частинок, що виконаний у вигляді додаткової внутрішньої магнітної системи 5, яка встановлена у нисхідної ділянки траєкторії обертання барабана так, що відносно напрямку обертання барабана початок додаткової магнітної системи 5 у внутрішньої поверхні барабана розміщений у верхньому квадранті нисхідної ділянки траєкторії обертання барабана під кутом d=0-45° вище горизонтальної площини 6, що проходить крізь вісь обертання барабана. Кінець додаткової магнітної системи 5 у вн утрішньої поверхні барабана 1 розміщений у нижньому квадранті ділянки нисхідної траєкторії обертання барабана 1. Також магнітний сепаратор має приймач 7 немагнітних частинок 8, приймач 9 немагнітних включень 10 і приймач 11 магнітних частинок 12. В процесі роботи магнітного сепаратора з живильника 3 подають первинний матеріал 4 на зовнішню поверхню обертового барабана 1 в верхньому квадранті ділянки висхідної траєкторії обертання барабана (див. креслення). Від місця подачі первинного матеріалу 4 немагнітні частинки 8 спадають під дією гравітаційних сил і потрапляють в приймач 7. Від цього ж місця магнітні частинки 12, що притисненні до зовнішньої поверхні обертового барабана 1 магнітним полем від магнітної системи 2 - обертанням барабана 1 виводяться до сходу з зони дії магнітної системи 2. Тут вони підхоплюються тертям з барабаном 1 і разом з деякою кількістю немагнітних включень 10 подаються до нисхідної ділянки обертання барабана 1. До початку дії додаткової магнітної системи 5 магнітні частинки 12 разом з немагнітними включеннями 10 потрапляють у турбулентному стані - коли вони проковзують відносно поверхні барабана 1 або починають відділятися з барабана. Внаслідок цього після прикладення магнітного поля від додаткової магнітної системи 5 - немагнітні включення 10 опиняються на зовнішній поверхні магнітних частинок 12 на барабані 1. В процесі обертання барабана 1 немагнітні включення 10 під дією гравітаційних і відцентрових сил відділяються від магнітних частинок 12 і потрапляють в приймач 9. Магнітні частинки 12 утримуються на поверхні обертового барабана 1 і після сходу з зони дії додаткової магнітної системи 5 відриваються і потрапляють в приймач 11 у відчищеному стані. Якщо початок додаткової магнітної системи 5 у внутрішньої поверхні барабана розмістити під кутом більше 45° вище горизонтальної площини (d>45°) - до початку додаткової магнітної системи 5 магнітні частинки 12 з немагнітними включеннями будуть підходити без турбулізації потоку. Це може привести до відсутності перечищення магнітних частинок. Якщо кут "d" буде мати від'ємне значення - магнітні частинки будуть відділятись разом з немагнітними включеннями без перечищення магнітних частинок. Якщо кінець додаткової магнітної системи 5 у вн утрішньої поверхні барабана 1 розмістити зовні нижнього квадранта ділянки нисхідної траєкторії обертання барабана можливе попадання магнітних частинок 12 в приймач 7 або 9. Дотримання вищезгаданих параметрів що до розташування додаткової магнітної системи 5 забезпечує підвищення чистоти магнітного продукту після магнітної сепарації.
