Спосіб виготовлення термоблоків

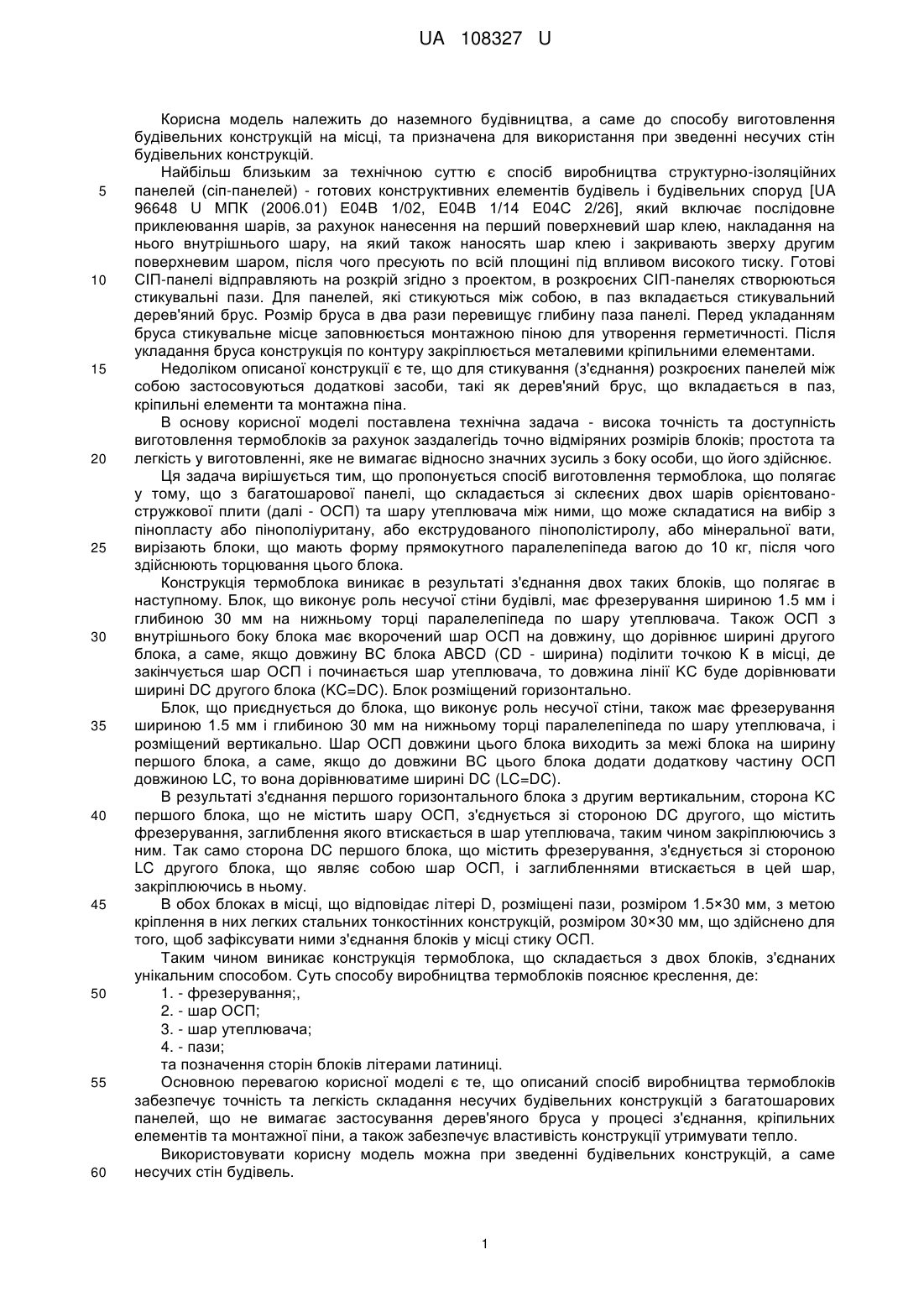

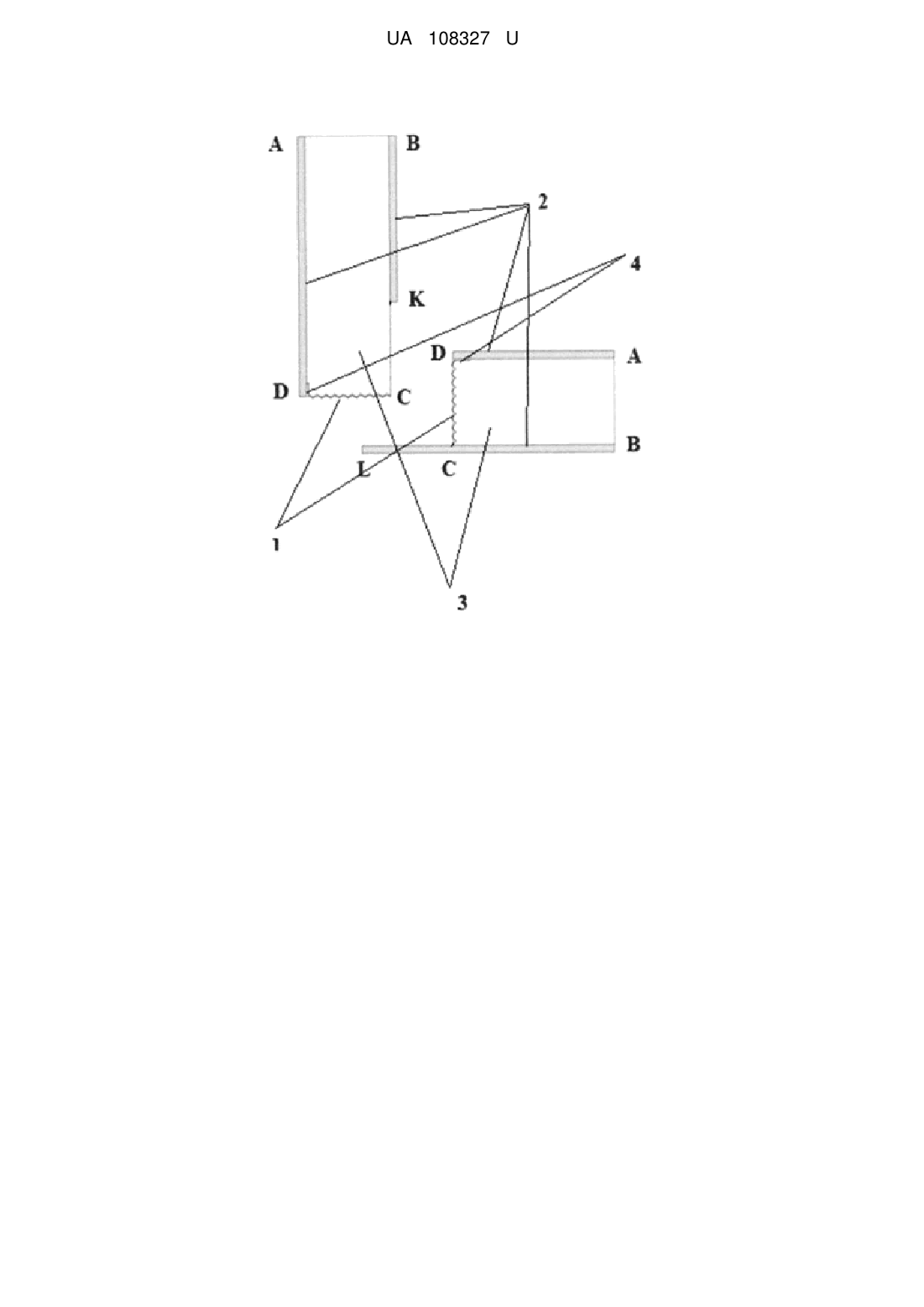

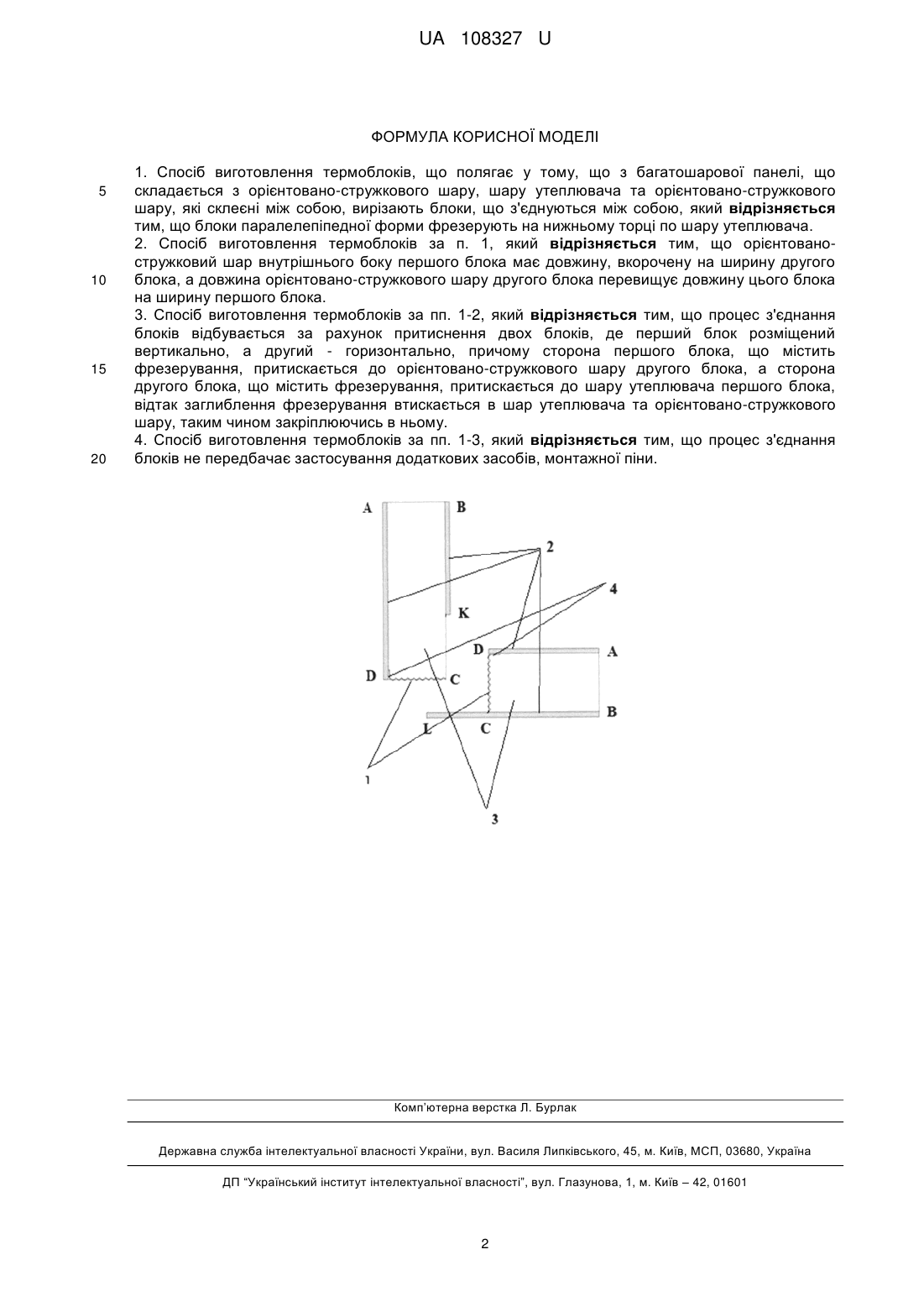

Реферат: Спосіб виготовлення термоблоків полягає у тому, що з багатошарової панелі, що складається з орієнтовано-стружкового шару, шару утеплювача та орієнтовано-стружкового шару, які склеєні між собою, вирізають блоки, що з'єднуються між собою. Блоки паралелепіпедної форми мають фрезерування на нижньому торці по шару утеплювача. UA 108327 U (12) UA 108327 U UA 108327 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме до способу виготовлення будівельних конструкцій на місці, та призначена для використання при зведенні несучих стін будівельних конструкцій. Найбільш близьким за технічною суттю є спосіб виробництва структурно-ізоляційних панелей (сіп-панелей) - готових конструктивних елементів будівель і будівельних споруд [UA 96648 U МПК (2006.01) Е04В 1/02, Е04В 1/14 Е04С 2/26], який включає послідовне приклеювання шарів, за рахунок нанесення на перший поверхневий шар клею, накладання на нього внутрішнього шару, на який також наносять шар клею і закривають зверху другим поверхневим шаром, після чого пресують по всій площині під впливом високого тиску. Готові СІП-панелі відправляють на розкрій згідно з проектом, в розкроєних СІП-панелях створюються стикувальні пази. Для панелей, які стикуються між собою, в паз вкладається стикувальний дерев'яний брус. Розмір бруса в два рази перевищує глибину паза панелі. Перед укладанням бруса стикувальне місце заповнюється монтажною піною для утворення герметичності. Після укладання бруса конструкція по контуру закріплюється металевими кріпильними елементами. Недоліком описаної конструкції є те, що для стикування (з'єднання) розкроєних панелей між собою застосовуються додаткові засоби, такі як дерев'яний брус, що вкладається в паз, кріпильні елементи та монтажна піна. В основу корисної моделі поставлена технічна задача - висока точність та доступність виготовлення термоблоків за рахунок заздалегідь точно відміряних розмірів блоків; простота та легкість у виготовленні, яке не вимагає відносно значних зусиль з боку особи, що його здійснює. Ця задача вирішується тим, що пропонується спосіб виготовлення термоблока, що полягає у тому, що з багатошарової панелі, що складається зі склеєних двох шарів орієнтованостружкової плити (далі - ОСП) та шару утеплювача між ними, що може складатися на вибір з пінопласту або пінополіуритану, або екструдованого пінополістиролу, або мінеральної вати, вирізають блоки, що мають форму прямокутного паралелепіпеда вагою до 10 кг, після чого здійснюють торцювання цього блока. Конструкція термоблока виникає в результаті з'єднання двох таких блоків, що полягає в наступному. Блок, що виконує роль несучої стіни будівлі, має фрезерування шириною 1.5 мм і глибиною 30 мм на нижньому торці паралелепіпеда по шару утеплювача. Також ОСП з внутрішнього боку блока має вкорочений шар ОСП на довжину, що дорівнює ширині другого блока, а саме, якщо довжину ВС блока ABCD (CD - ширина) поділити точкою К в місці, де закінчується шар ОСП і починається шар утеплювача, то довжина лінії KС буде дорівнювати ширині DC другого блока (KC=DC). Блок розміщений горизонтально. Блок, що приєднується до блока, що виконує роль несучої стіни, також має фрезерування шириною 1.5 мм і глибиною 30 мм на нижньому торці паралелепіпеда по шару утеплювача, і розміщений вертикально. Шар ОСП довжини цього блока виходить за межі блока на ширину першого блока, а саме, якщо до довжини ВС цього блока додати додаткову частину ОСП довжиною LC, то вона дорівнюватиме ширині DC (LC=DC). В результаті з'єднання першого горизонтального блока з другим вертикальним, сторона KС першого блока, що не містить шару ОСП, з'єднується зі стороною DC другого, що містить фрезерування, заглиблення якого втискається в шар утеплювача, таким чином закріплюючись з ним. Так само сторона DC першого блока, що містить фрезерування, з'єднується зі стороною LC другого блока, що являє собою шар ОСП, і заглибленнями втискається в цей шар, закріплюючись в ньому. В обох блоках в місці, що відповідає літері D, розміщені пази, розміром 1.5×30 мм, з метою кріплення в них легких стальних тонкостінних конструкцій, розміром 30×30 мм, що здійснено для того, щоб зафіксувати ними з'єднання блоків у місці стику ОСП. Таким чином виникає конструкція термоблока, що складається з двох блоків, з'єднаних унікальним способом. Суть способу виробництва термоблоків пояснює креслення, де: 1. - фрезерування;, 2. - шар ОСП; 3. - шар утеплювача; 4. - пази; та позначення сторін блоків літерами латиниці. Основною перевагою корисної моделі є те, що описаний спосіб виробництва термоблоків забезпечує точність та легкість складання несучих будівельних конструкцій з багатошарових панелей, що не вимагає застосування дерев'яного бруса у процесі з'єднання, кріпильних елементів та монтажної піни, а також забезпечує властивість конструкції утримувати тепло. Використовувати корисну модель можна при зведенні будівельних конструкцій, а саме несучих стін будівель. 1 UA 108327 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Спосіб виготовлення термоблоків, що полягає у тому, що з багатошарової панелі, що складається з орієнтовано-стружкового шару, шару утеплювача та орієнтовано-стружкового шару, які склеєні між собою, вирізають блоки, що з'єднуються між собою, який відрізняється тим, що блоки паралелепіпедної форми фрезерують на нижньому торці по шару утеплювача. 2. Спосіб виготовлення термоблоків за п. 1, який відрізняється тим, що орієнтованостружковий шар внутрішнього боку першого блока має довжину, вкорочену на ширину другого блока, а довжина орієнтовано-стружкового шару другого блока перевищує довжину цього блока на ширину першого блока. 3. Спосіб виготовлення термоблоків за пп. 1-2, який відрізняється тим, що процес з'єднання блоків відбувається за рахунок притиснення двох блоків, де перший блок розміщений вертикально, а другий - горизонтально, причому сторона першого блока, що містить фрезерування, притискається до орієнтовано-стружкового шару другого блока, а сторона другого блока, що містить фрезерування, притискається до шару утеплювача першого блока, відтак заглиблення фрезерування втискається в шар утеплювача та орієнтовано-стружкового шару, таким чином закріплюючись в ньому. 4. Спосіб виготовлення термоблоків за пп. 1-3, який відрізняється тим, що процес з'єднання блоків не передбачає застосування додаткових засобів, монтажної піни. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
