Система діагностування керованих мостів колісних сільськогосподарських тракторів

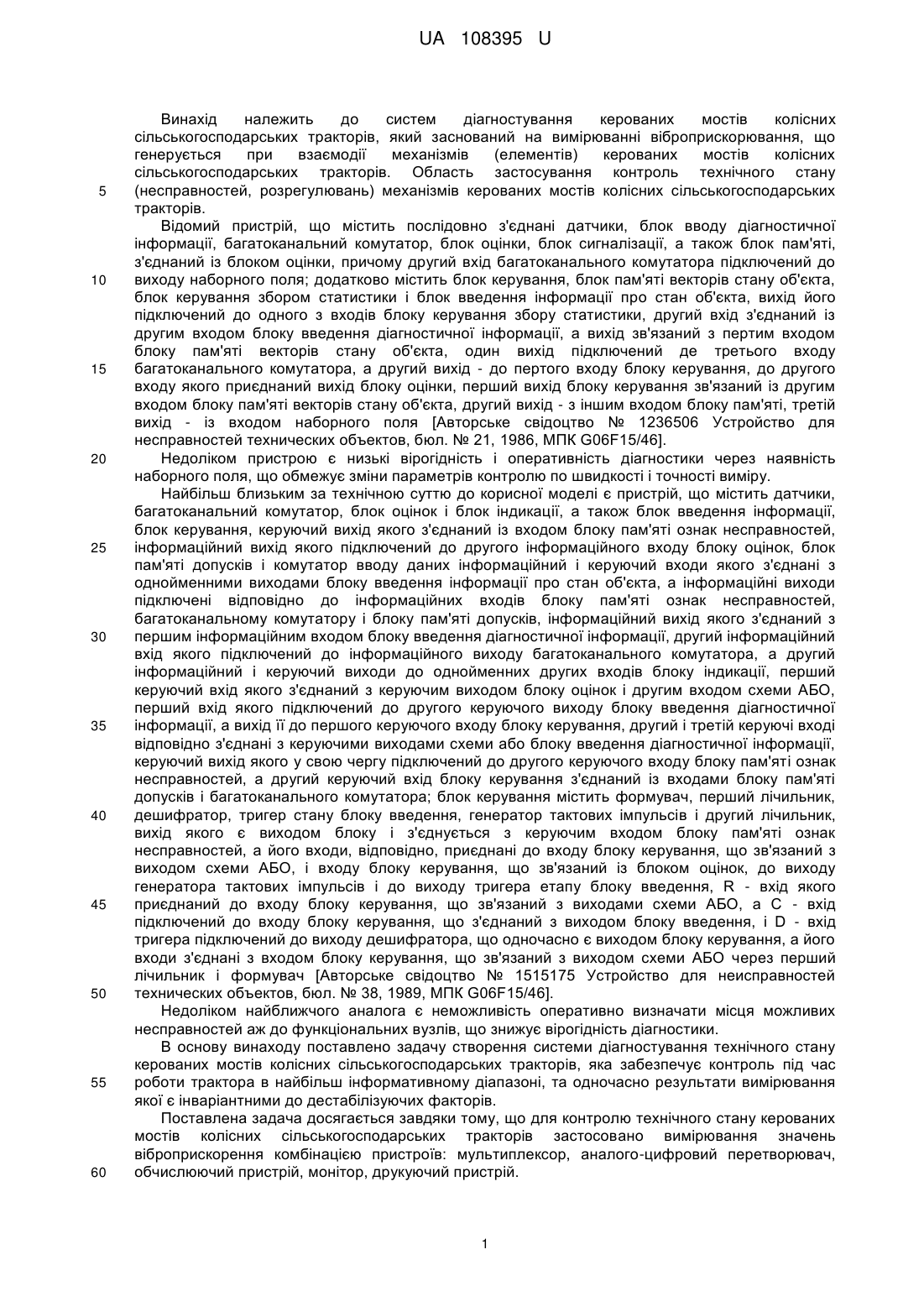

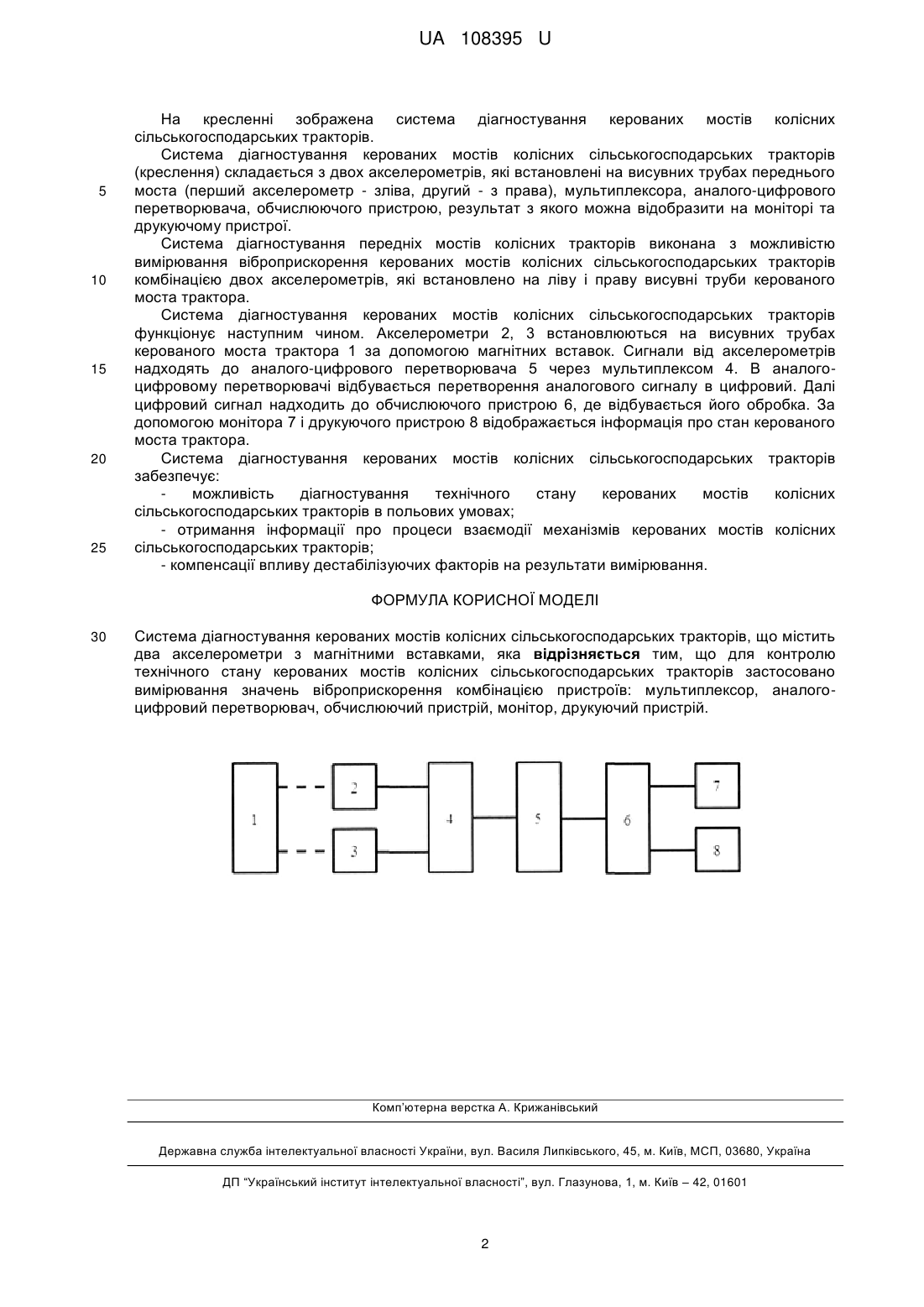

Реферат: Система діагностування керованих мостів колісних сільськогосподарських тракторів містить два акселерометри з магнітними вставками. Крім цього, для контролю технічного стану керованих мостів колісних сільськогосподарських тракторів застосовано вимірювання значень віброприскорення комбінацією пристроїв: мультиплексор, аналого-цифровий перетворювач, обчислюючий пристрій, монітор, друкуючий пристрій. UA 108395 U (54) СИСТЕМА ДІАГНОСТУВАННЯ КЕРОВАНИХ МОСТІВ КОЛІСНИХ СІЛЬСЬКОГОСПОДАРСЬКИХ ТРАКТОРІВ UA 108395 U UA 108395 U 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до систем діагностування керованих мостів колісних сільськогосподарських тракторів, який заснований на вимірюванні віброприскорювання, що генерується при взаємодії механізмів (елементів) керованих мостів колісних сільськогосподарських тракторів. Область застосування контроль технічного стану (несправностей, розрегулювань) механізмів керованих мостів колісних сільськогосподарських тракторів. Відомий пристрій, що містить послідовно з'єднані датчики, блок вводу діагностичної інформації, багатоканальний комутатор, блок оцінки, блок сигналізації, а також блок пам'яті, з'єднаний із блоком оцінки, причому другий вхід багатоканального комутатора підключений до виходу наборного поля; додатково містить блок керування, блок пам'яті векторів стану об'єкта, блок керування збором статистики і блок введення інформації про стан об'єкта, вихід його підключений до одного з входів блоку керування збору статистики, другий вхід з'єднаний із другим входом блоку введення діагностичної інформації, а вихід зв'язаний з пертим входом блоку пам'яті векторів стану об'єкта, один вихід підключений де третього входу багатоканального комутатора, а другий вихід - до пертого входу блоку керування, до другого входу якого приєднаний вихід блоку оцінки, перший вихід блоку керування зв'язаний із другим входом блоку пам'яті векторів стану об'єкта, другий вихід - з іншим входом блоку пам'яті, третій вихід - із входом наборного поля [Авторське свідоцтво № 1236506 Устройство для несправностей технических объектов, бюл. № 21, 1986, МПК G06F15/46]. Недоліком пристрою є низькі вірогідність і оперативність діагностики через наявність наборного поля, що обмежує зміни параметрів контролю по швидкості і точності виміру. Найбільш близьким за технічною суттю до корисної моделі є пристрій, що містить датчики, багатоканальний комутатор, блок оцінок і блок індикації, а також блок введення інформації, блок керування, керуючий вихід якого з'єднаний із входом блоку пам'яті ознак несправностей, інформаційний вихід якого підключений до другого інформаційного входу блоку оцінок, блок пам'яті допусків і комутатор вводу даних інформаційний і керуючий входи якого з'єднані з однойменними виходами блоку введення інформації про стан об'єкта, а інформаційні виходи підключені відповідно до інформаційних входів блоку пам'яті ознак несправностей, багатоканальному комутатору і блоку пам'яті допусків, інформаційний вихід якого з'єднаний з першим інформаційним входом блоку введення діагностичної інформації, другий інформаційний вхід якого підключений до інформаційного виходу багатоканального комутатора, а другий інформаційний і керуючий виходи до однойменних других входів блоку індикації, перший керуючий вхід якого з'єднаний з керуючим виходом блоку оцінок і другим входом схеми АБО, перший вхід якого підключений до другого керуючого виходу блоку введення діагностичної інформації, а вихід її до першого керуючого входу блоку керування, другий і третій керуючі вході відповідно з'єднані з керуючими виходами схеми або блоку введення діагностичної інформації, керуючий вихід якого у свою чергу підключений до другого керуючого входу блоку пам'яті ознак несправностей, а другий керуючий вхід блоку керування з'єднаний із входами блоку пам'яті допусків і багатоканального комутатора; блок керування містить формувач, перший лічильник, дешифратор, тригер стану блоку введення, генератор тактових імпульсів і другий лічильник, вихід якого є виходом блоку і з'єднується з керуючим входом блоку пам'яті ознак несправностей, а його входи, відповідно, приєднані до входу блоку керування, що зв'язаний з виходом схеми АБО, і входу блоку керування, що зв'язаний із блоком оцінок, до виходу генератора тактових імпульсів і до виходу тригера етапу блоку введення, R - вхід якого приєднаний до входу блоку керування, що зв'язаний з виходами схеми АБО, а С - вхід підключений до входу блоку керування, що з'єднаний з виходом блоку введення, і D - вхід тригера підключений до виходу дешифратора, що одночасно є виходом блоку керування, а його входи з'єднані з входом блоку керування, що зв'язаний з виходом схеми АБО через перший лічильник і формувач [Авторське свідоцтво № 1515175 Устройство для неисправностей технических объектов, бюл. № 38, 1989, МПК G06F15/46]. Недоліком найближчого аналога є неможливість оперативно визначати місця можливих несправностей аж до функціональних вузлів, що знижує вірогідність діагностики. В основу винаходу поставлено задачу створення системи діагностування технічного стану керованих мостів колісних сільськогосподарських тракторів, яка забезпечує контроль під час роботи трактора в найбільш інформативному діапазоні, та одночасно результати вимірювання якої є інваріантними до дестабілізуючих факторів. Поставлена задача досягається завдяки тому, що для контролю технічного стану керованих мостів колісних сільськогосподарських тракторів застосовано вимірювання значень віброприскорення комбінацією пристроїв: мультиплексор, аналого-цифровий перетворювач, обчислюючий пристрій, монітор, друкуючий пристрій. 1 UA 108395 U 5 10 15 20 25 На кресленні зображена система діагностування керованих мостів колісних сільськогосподарських тракторів. Система діагностування керованих мостів колісних сільськогосподарських тракторів (креслення) складається з двох акселерометрів, які встановлені на висувних трубах переднього моста (перший акселерометр - зліва, другий - з права), мультиплексора, аналого-цифрового перетворювача, обчислюючого пристрою, результат з якого можна відобразити на моніторі та друкуючому пристрої. Система діагностування передніх мостів колісних тракторів виконана з можливістю вимірювання віброприскорення керованих мостів колісних сільськогосподарських тракторів комбінацією двох акселерометрів, які встановлено на ліву і праву висувні труби керованого моста трактора. Система діагностування керованих мостів колісних сільськогосподарських тракторів функціонує наступним чином. Акселерометри 2, 3 встановлюються на висувних трубах керованого моста трактора 1 за допомогою магнітних вставок. Сигнали від акселерометрів надходять до аналого-цифрового перетворювача 5 через мультиплексом 4. В аналогоцифровому перетворювачі відбувається перетворення аналогового сигналу в цифровий. Далі цифровий сигнал надходить до обчислюючого пристрою 6, де відбувається його обробка. За допомогою монітора 7 і друкуючого пристрою 8 відображається інформація про стан керованого моста трактора. Система діагностування керованих мостів колісних сільськогосподарських тракторів забезпечує: можливість діагностування технічного стану керованих мостів колісних сільськогосподарських тракторів в польових умовах; - отримання інформації про процеси взаємодії механізмів керованих мостів колісних сільськогосподарських тракторів; - компенсації впливу дестабілізуючих факторів на результати вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Система діагностування керованих мостів колісних сільськогосподарських тракторів, що містить два акселерометри з магнітними вставками, яка відрізняється тим, що для контролю технічного стану керованих мостів колісних сільськогосподарських тракторів застосовано вимірювання значень віброприскорення комбінацією пристроїв: мультиплексор, аналогоцифровий перетворювач, обчислюючий пристрій, монітор, друкуючий пристрій. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
