Гвинтовий класифікатор коренеплодів

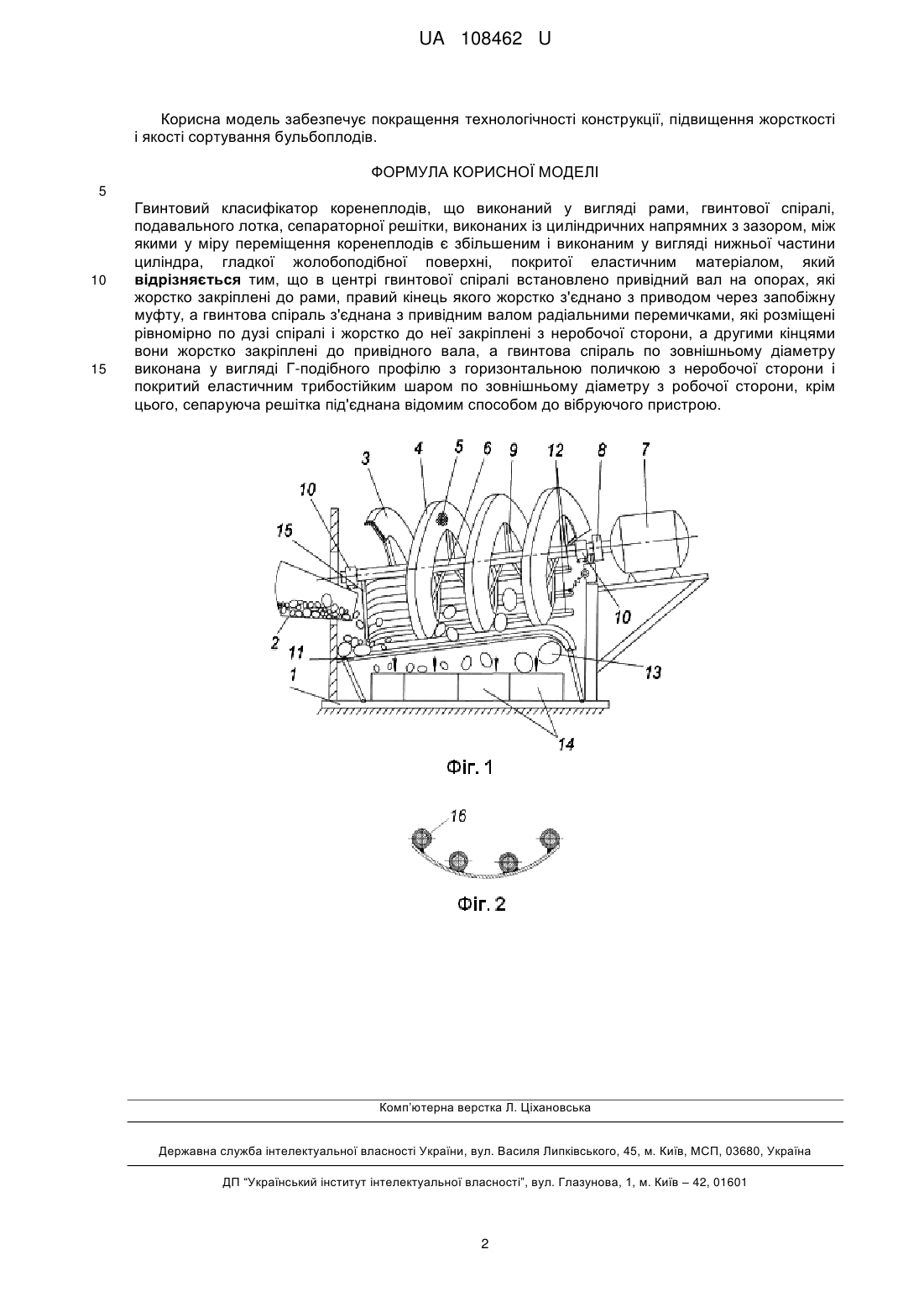

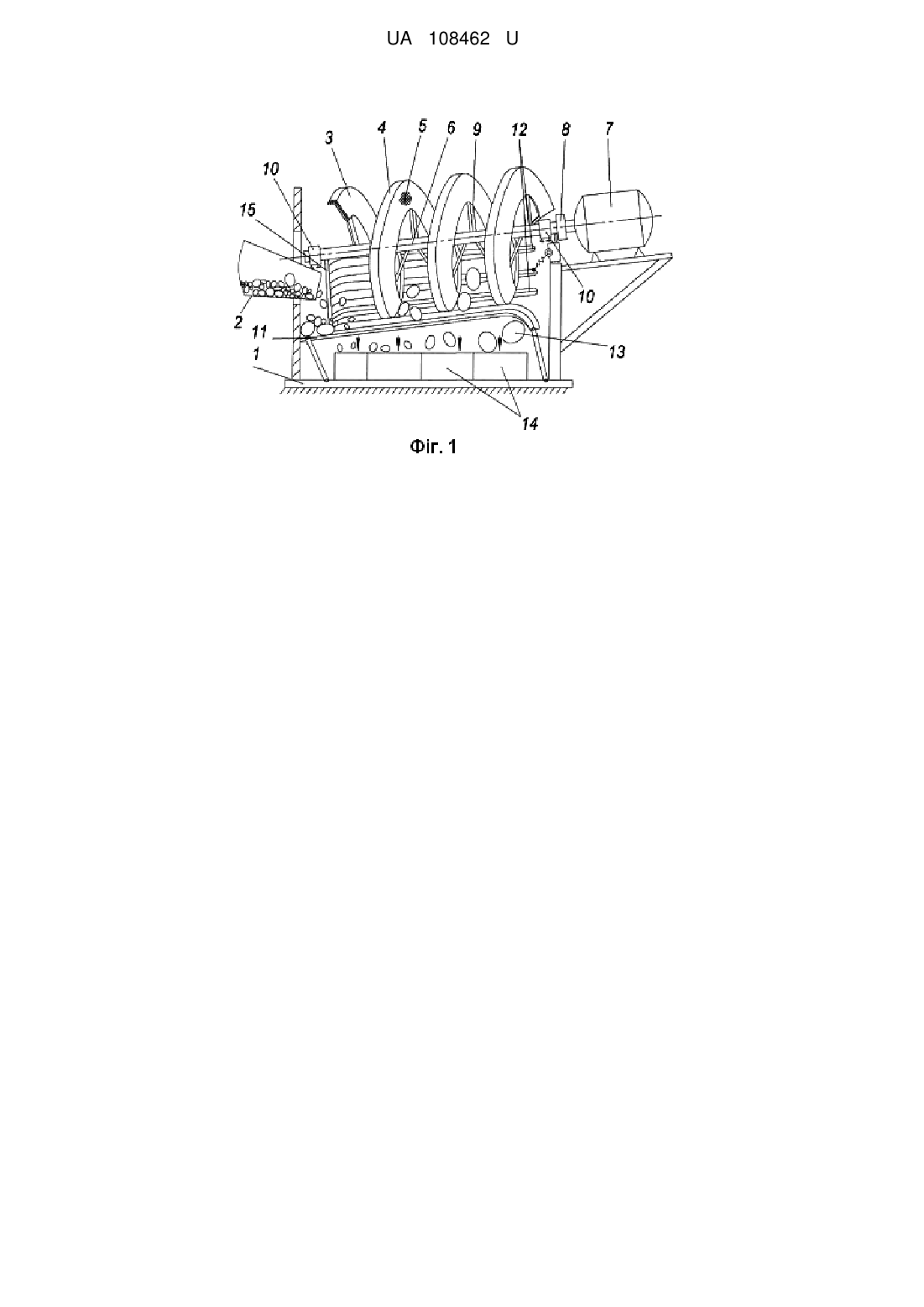

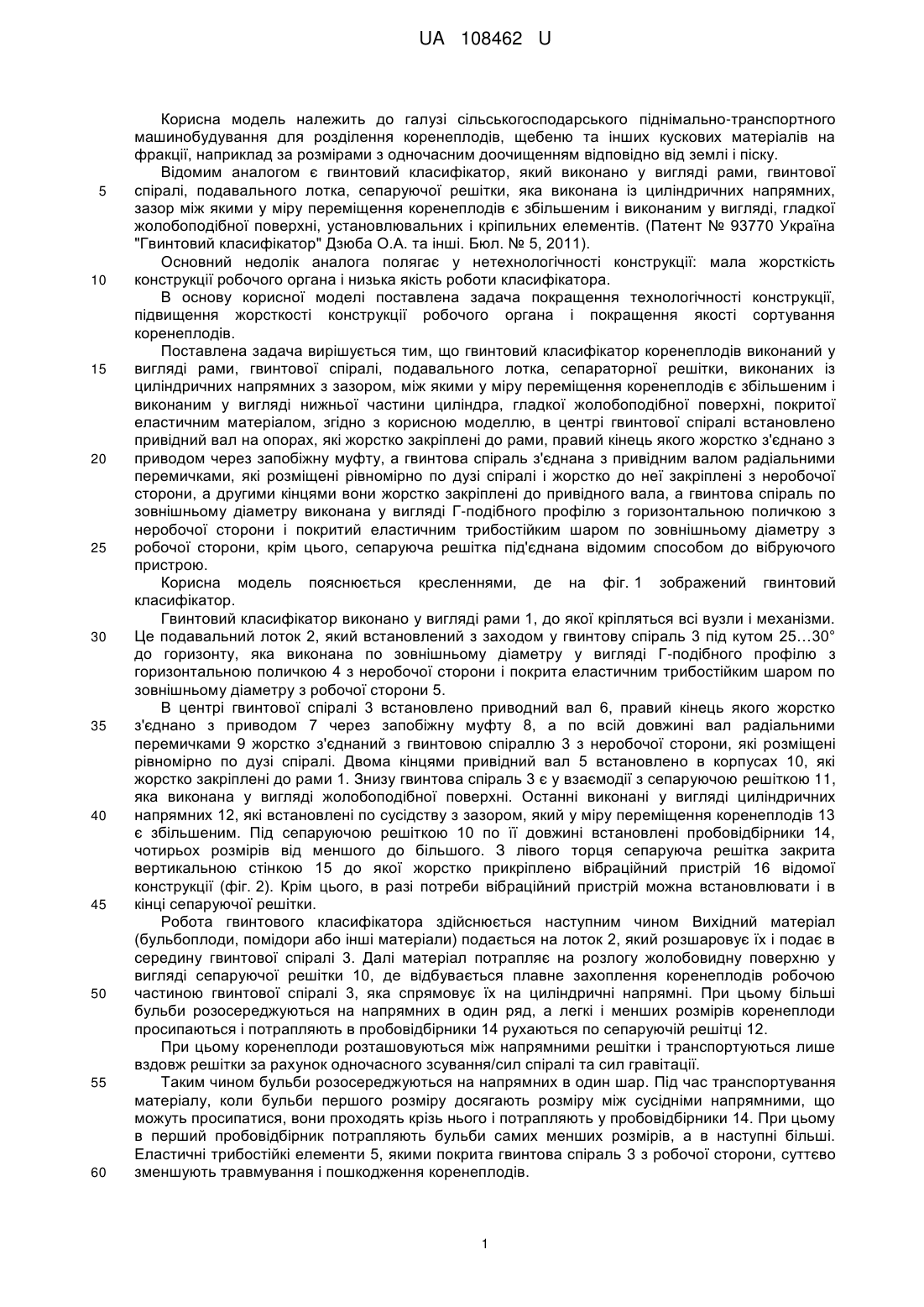

Реферат: Гвинтовий класифікатор коренеплодів виконаний у вигляді рами, гвинтової спіралі, подавального лотка, сепараторної решітки, виконаних із циліндричних напрямних з зазором. Між якими у міру переміщення коренеплодів є збільшеним і виконаним у вигляді нижньої частини циліндра, гладкої жолобоподібної поверхні, покритої еластичним матеріалом. В центрі гвинтової спіралі встановлено привідний вал на опорах, які жорстко закріплені до рами, правий кінець якого жорстко з'єднано з приводом через запобіжну муфту. Гвинтова спіраль з'єднана з привідним валом радіальними перемичками, які розміщені рівномірно по дузі спіралі і жорстко до неї закріплені з неробочої сторони, а другими кінцями вони жорстко закріплені до привідного вала. Гвинтова спіраль по зовнішньому діаметру виконана у вигляді Г-подібного профілю з горизонтальною поличкою з неробочої сторони і покритий еластичним трибостійким шаром по зовнішньому діаметру з робочої сторони. Сепаруюча решітка під'єднана відомим способом до вібруючого пристрою. UA 108462 U (12) UA 108462 U UA 108462 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського піднімально-транспортного машинобудування для розділення коренеплодів, щебеню та інших кускових матеріалів на фракції, наприклад за розмірами з одночасним доочищенням відповідно від землі і піску. Відомим аналогом є гвинтовий класифікатор, який виконано у вигляді рами, гвинтової спіралі, подавального лотка, сепаруючої решітки, яка виконана із циліндричних напрямних, зазор між якими у міру переміщення коренеплодів є збільшеним і виконаним у вигляді, гладкої жолобоподібної поверхні, установлювальних і кріпильних елементів. (Патент № 93770 Україна "Гвинтовий класифікатор" Дзюба О.А. та інші. Бюл. № 5, 2011). Основний недолік аналога полягає у нетехнологічності конструкції: мала жорсткість конструкції робочого органа і низька якість роботи класифікатора. В основу корисної моделі поставлена задача покращення технологічності конструкції, підвищення жорсткості конструкції робочого органа і покращення якості сортування коренеплодів. Поставлена задача вирішується тим, що гвинтовий класифікатор коренеплодів виконаний у вигляді рами, гвинтової спіралі, подавального лотка, сепараторної решітки, виконаних із циліндричних напрямних з зазором, між якими у міру переміщення коренеплодів є збільшеним і виконаним у вигляді нижньої частини циліндра, гладкої жолобоподібної поверхні, покритої еластичним матеріалом, згідно з корисною моделлю, в центрі гвинтової спіралі встановлено привідний вал на опорах, які жорстко закріплені до рами, правий кінець якого жорстко з'єднано з приводом через запобіжну муфту, а гвинтова спіраль з'єднана з привідним валом радіальними перемичками, які розміщені рівномірно по дузі спіралі і жорстко до неї закріплені з неробочої сторони, а другими кінцями вони жорстко закріплені до привідного вала, а гвинтова спіраль по зовнішньому діаметру виконана у вигляді Г-подібного профілю з горизонтальною поличкою з неробочої сторони і покритий еластичним трибостійким шаром по зовнішньому діаметру з робочої сторони, крім цього, сепаруюча решітка під'єднана відомим способом до вібруючого пристрою. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений гвинтовий класифікатор. Гвинтовий класифікатор виконано у вигляді рами 1, до якої кріпляться всі вузли і механізми. Це подавальний лоток 2, який встановлений з заходом у гвинтову спіраль 3 під кутом 25…30° до горизонту, яка виконана по зовнішньому діаметру у вигляді Г-подібного профілю з горизонтальною поличкою 4 з неробочої сторони і покрита еластичним трибостійким шаром по зовнішньому діаметру з робочої сторони 5. В центрі гвинтової спіралі 3 встановлено приводний вал 6, правий кінець якого жорстко з'єднано з приводом 7 через запобіжну муфту 8, а по всій довжині вал радіальними перемичками 9 жорстко з'єднаний з гвинтовою спіраллю 3 з неробочої сторони, які розміщені рівномірно по дузі спіралі. Двома кінцями привідний вал 5 встановлено в корпусах 10, які жорстко закріплені до рами 1. Знизу гвинтова спіраль 3 є у взаємодії з сепаруючою решіткою 11, яка виконана у вигляді жолобоподібної поверхні. Останні виконані у вигляді циліндричних напрямних 12, які встановлені по сусідству з зазором, який у міру переміщення коренеплодів 13 є збільшеним. Під сепаруючою решіткою 10 по її довжині встановлені пробовідбірники 14, чотирьох розмірів від меншого до більшого. З лівого торця сепаруюча решітка закрита вертикальною стінкою 15 до якої жорстко прикріплено вібраційний пристрій 16 відомої конструкції (фіг. 2). Крім цього, в разі потреби вібраційний пристрій можна встановлювати і в кінці сепаруючої решітки. Робота гвинтового класифікатора здійснюється наступним чином Вихідний матеріал (бульбоплоди, помідори або інші матеріали) подається на лоток 2, який розшаровує їх і подає в середину гвинтової спіралі 3. Далі матеріал потрапляє на розлогу жолобовидну поверхню у вигляді сепаруючої решітки 10, де відбувається плавне захоплення коренеплодів робочою частиною гвинтової спіралі 3, яка спрямовує їх на циліндричні напрямні. При цьому більші бульби розосереджуються на напрямних в один ряд, а легкі і менших розмірів коренеплоди просипаються і потрапляють в пробовідбірники 14 рухаються по сепаруючій решітці 12. При цьому коренеплоди розташовуються між напрямними решітки і транспортуються лише вздовж решітки за рахунок одночасного зсування/сил спіралі та сил гравітації. Таким чином бульби розосереджуються на напрямних в один шар. Під час транспортування матеріалу, коли бульби першого розміру досягають розміру між сусідніми напрямними, що можуть просипатися, вони проходять крізь нього і потрапляють у пробовідбірники 14. При цьому в перший пробовідбірник потрапляють бульби самих менших розмірів, а в наступні більші. Еластичні трибостійкі елементи 5, якими покрита гвинтова спіраль 3 з робочої сторони, суттєво зменшують травмування і пошкодження коренеплодів. 1 UA 108462 U Корисна модель забезпечує покращення технологічності конструкції, підвищення жорсткості і якості сортування бульбоплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Гвинтовий класифікатор коренеплодів, що виконаний у вигляді рами, гвинтової спіралі, подавального лотка, сепараторної решітки, виконаних із циліндричних напрямних з зазором, між якими у міру переміщення коренеплодів є збільшеним і виконаним у вигляді нижньої частини циліндра, гладкої жолобоподібної поверхні, покритої еластичним матеріалом, який відрізняється тим, що в центрі гвинтової спіралі встановлено привідний вал на опорах, які жорстко закріплені до рами, правий кінець якого жорстко з'єднано з приводом через запобіжну муфту, а гвинтова спіраль з'єднана з привідним валом радіальними перемичками, які розміщені рівномірно по дузі спіралі і жорстко до неї закріплені з неробочої сторони, а другими кінцями вони жорстко закріплені до привідного вала, а гвинтова спіраль по зовнішньому діаметру виконана у вигляді Г-подібного профілю з горизонтальною поличкою з неробочої сторони і покритий еластичним трибостійким шаром по зовнішньому діаметру з робочої сторони, крім цього, сепаруюча решітка під'єднана відомим способом до вібруючого пристрою. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
