Клин в’язальної машини

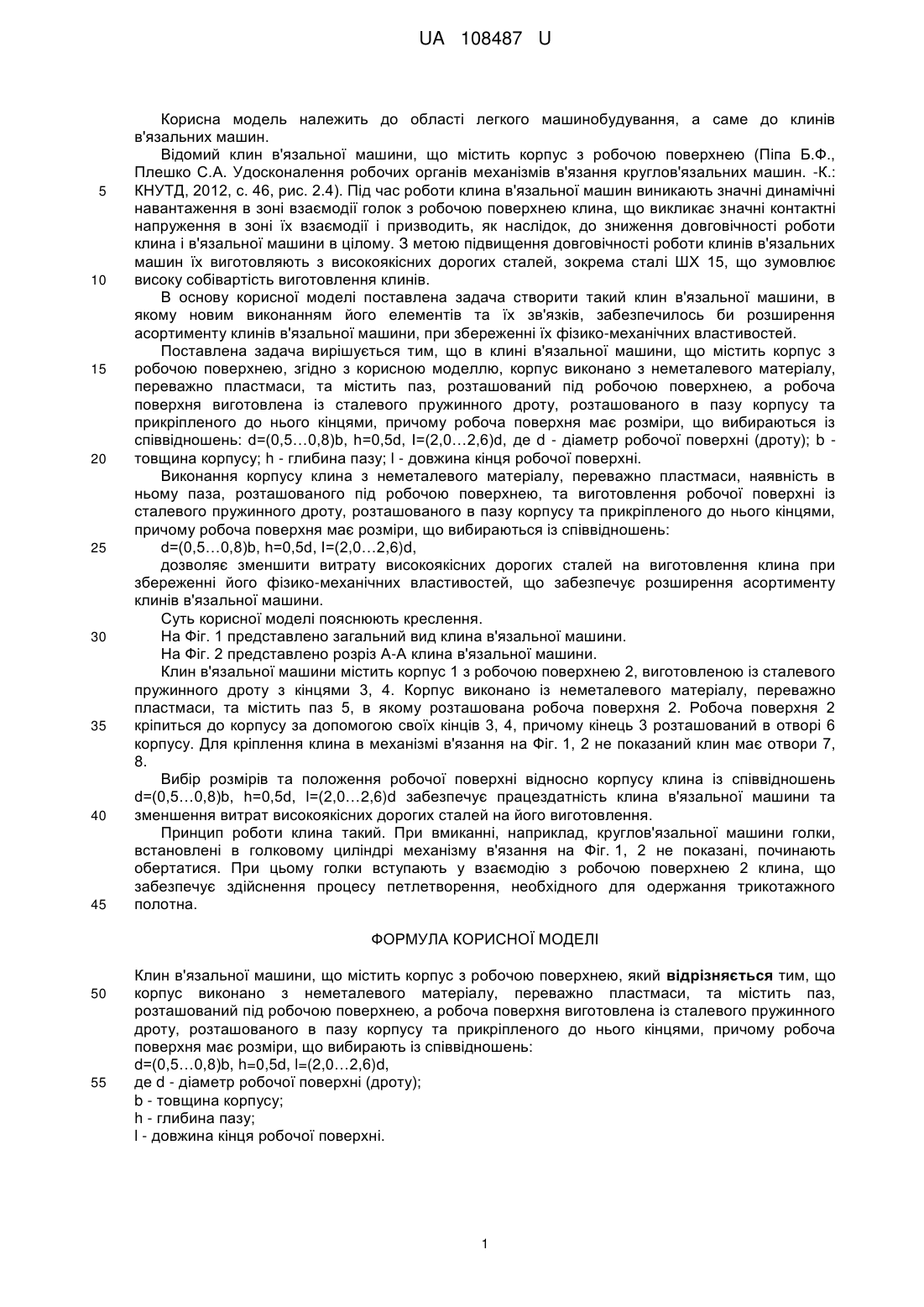

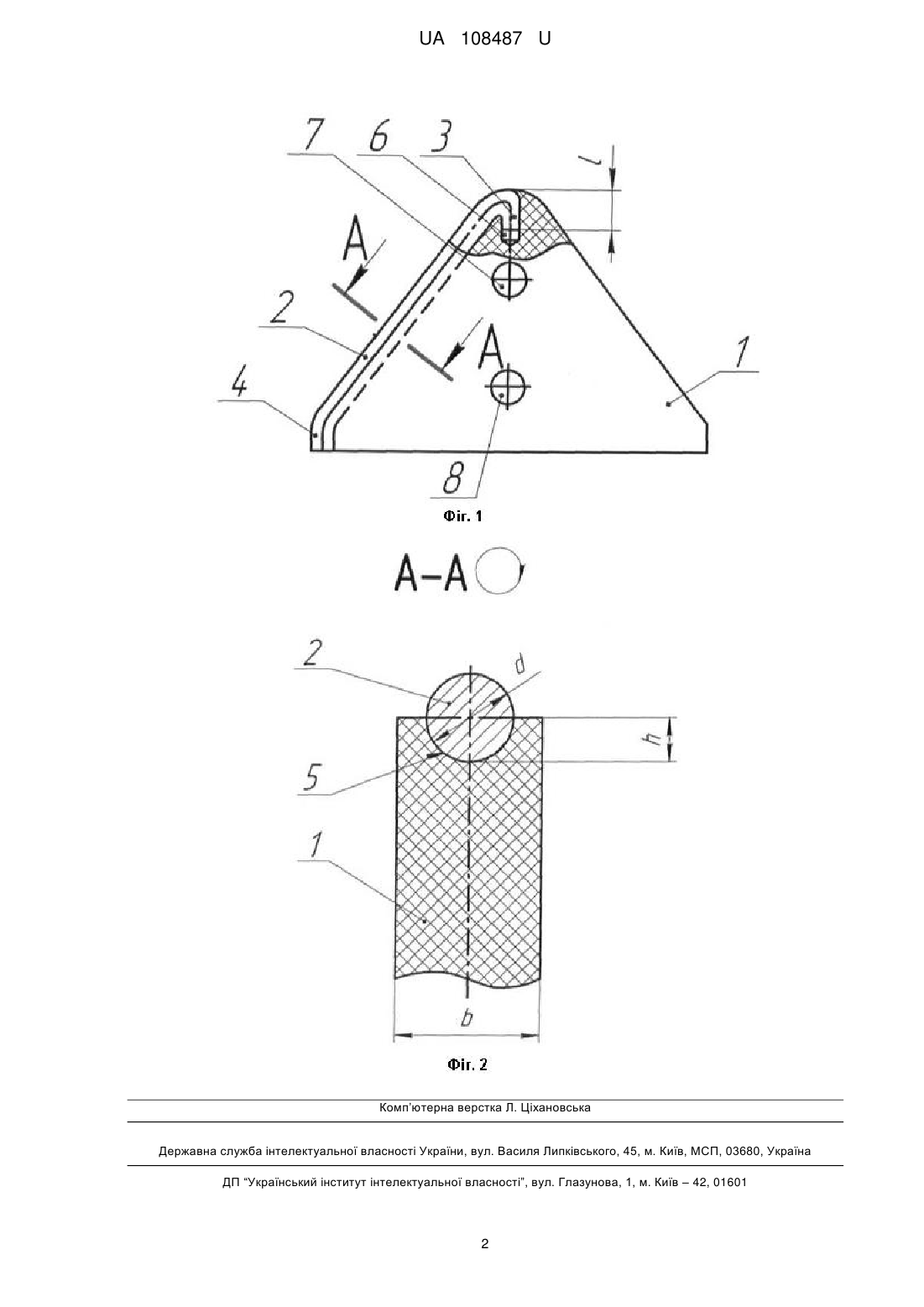

Реферат: Клин в'язальної машини містить корпус з робочою поверхнею. Корпус виконано з неметалевого матеріалу, переважно пластмаси, та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпуса та прикріпленого до нього кінцями. UA 108487 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 108487 U UA 108487 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. -К.: КНУТД, 2012, с. 46, рис. 2.4). Під час роботи клина в'язальної машин виникають значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина, що викликає значні контактні напруження в зоні їх взаємодії і призводить, як наслідок, до зниження довговічності роботи клина і в'язальної машини в цілому. З метою підвищення довговічності роботи клинів в'язальних машин їх виготовляють з високоякісних дорогих сталей, зокрема сталі ШХ 15, що зумовлює високу собівартість виготовлення клинів. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому новим виконанням його елементів та їх зв'язків, забезпечилось би розширення асортименту клинів в'язальної машини, при збереженні їх фізико-механічних властивостей. Поставлена задача вирішується тим, що в клині в'язальної машини, що містить корпус з робочою поверхнею, згідно з корисною моделлю, корпус виконано з неметалевого матеріалу, переважно пластмаси, та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпусу та прикріпленого до нього кінцями, причому робоча поверхня має розміри, що вибираються із співвідношень: d=(0,5…0,8)b, h=0,5d, І=(2,0…2,6)d, де d - діаметр робочої поверхні (дроту); b товщина корпусу; h - глибина пазу; l - довжина кінця робочої поверхні. Виконання корпусу клина з неметалевого матеріалу, переважно пластмаси, наявність в ньому паза, розташованого під робочою поверхнею, та виготовлення робочої поверхні із сталевого пружинного дроту, розташованого в пазу корпусу та прикріпленого до нього кінцями, причому робоча поверхня має розміри, що вибираються із співвідношень: d=(0,5…0,8)b, h=0,5d, I=(2,0…2,6)d, дозволяє зменшити витрату високоякісних дорогих сталей на виготовлення клина при збереженні його фізико-механічних властивостей, що забезпечує розширення асортименту клинів в'язальної машини. Суть корисної моделі пояснюють креслення. На Фіг. 1 представлено загальний вид клина в'язальної машини. На Фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2, виготовленою із сталевого пружинного дроту з кінцями 3, 4. Корпус виконано із неметалевого матеріалу, переважно пластмаси, та містить паз 5, в якому розташована робоча поверхня 2. Робоча поверхня 2 кріпиться до корпусу за допомогою своїх кінців 3, 4, причому кінець 3 розташований в отворі 6 корпусу. Для кріплення клина в механізмі в'язання на Фіг. 1, 2 не показаний клин має отвори 7, 8. Вибір розмірів та положення робочої поверхні відносно корпусу клина із співвідношень d=(0,5…0,8)b, h=0,5d, l=(2,0…2,6)d забезпечує працездатність клина в'язальної машини та зменшення витрат високоякісних дорогих сталей на його виготовлення. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання на Фіг. 1, 2 не показані, починають обертатися. При цьому голки вступають у взаємодію з робочою поверхнею 2 клина, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Клин в'язальної машини, що містить корпус з робочою поверхнею, який відрізняється тим, що корпус виконано з неметалевого матеріалу, переважно пластмаси, та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпусу та прикріпленого до нього кінцями, причому робоча поверхня має розміри, що вибирають із співвідношень: d=(0,5…0,8)b, h=0,5d, l=(2,0…2,6)d, де d - діаметр робочої поверхні (дроту); b - товщина корпусу; h - глибина пазу; l - довжина кінця робочої поверхні. 1 UA 108487 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул.Глазунова, 1, м. Київ – 42, 01601 2
