Нанокомпозитне захисне покриття

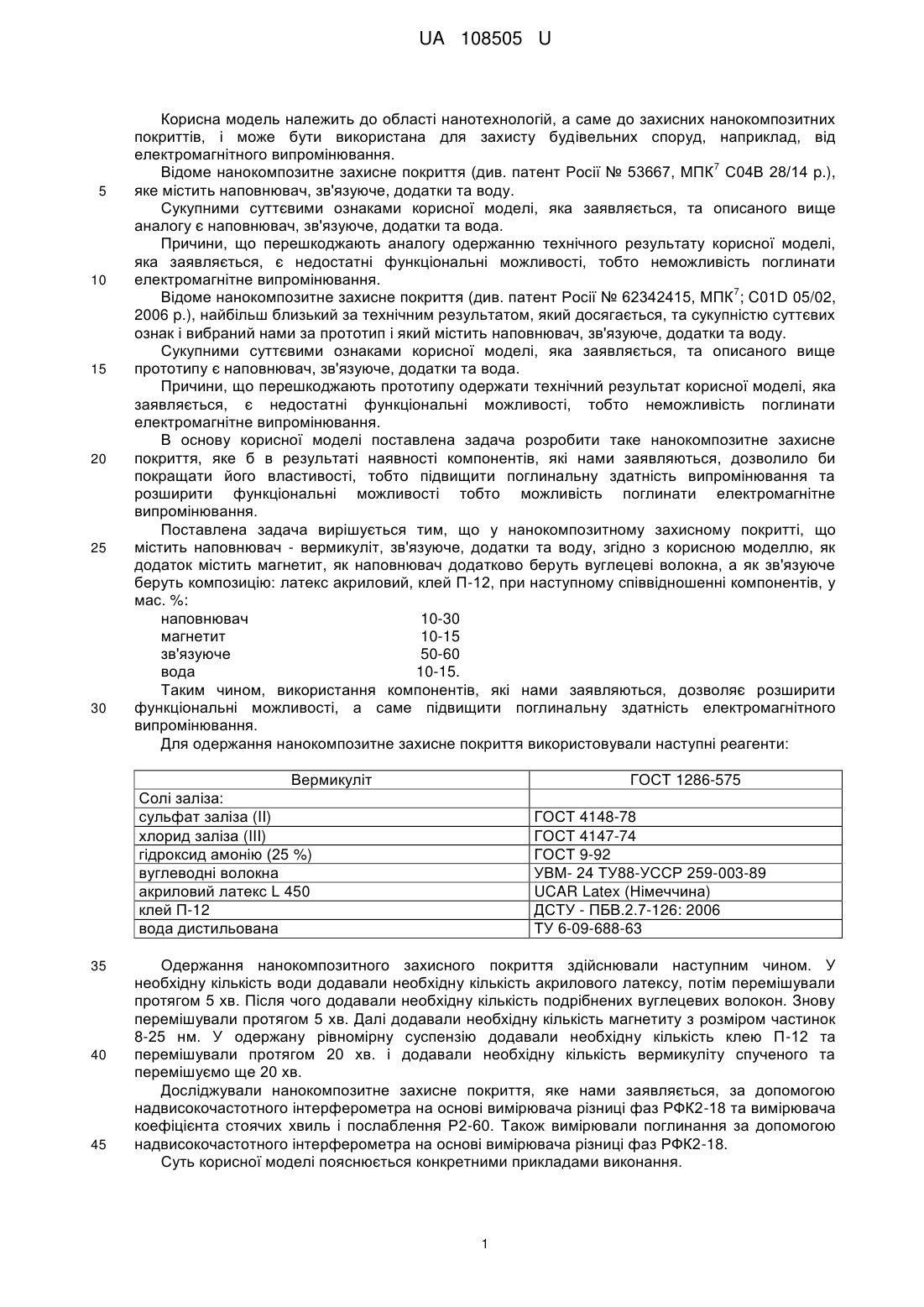

Реферат: Нанокомпозитне захисне покриття, що містить наповнювач - вермикуліт, зв'язуюче, додатки та воду. Як додаток містить магнетит, як наповнювач додатково беруть вуглецеві волокна, а як зв'язуюче беруть композицію: латекс акриловий, клей П-12. UA 108505 U (12) UA 108505 U UA 108505 U 5 10 15 20 25 30 Корисна модель належить до області нанотехнологій, а саме до захисних нанокомпозитних покриттів, і може бути використана для захисту будівельних споруд, наприклад, від електромагнітного випромінювання. 7 Відоме нанокомпозитне захисне покриття (див. патент Росії № 53667, МПК С04В 28/14 p.), яке містить наповнювач, зв'язуюче, додатки та воду. Сукупними суттєвими ознаками корисної моделі, яка заявляється, та описаного вище аналогу є наповнювач, зв'язуюче, додатки та вода. Причини, що перешкоджають аналогу одержанню технічного результату корисної моделі, яка заявляється, є недостатні функціональні можливості, тобто неможливість поглинати електромагнітне випромінювання. 7 Відоме нанокомпозитне захисне покриття (див. патент Росії № 62342415, МПК ; C01D 05/02, 2006 p.), найбільш близький за технічним результатом, який досягається, та сукупністю суттєвих ознак і вибраний нами за прототип і який містить наповнювач, зв'язуюче, додатки та воду. Сукупними суттєвими ознаками корисної моделі, яка заявляється, та описаного вище прототипу є наповнювач, зв'язуюче, додатки та вода. Причини, що перешкоджають прототипу одержати технічний результат корисної моделі, яка заявляється, є недостатні функціональні можливості, тобто неможливість поглинати електромагнітне випромінювання. В основу корисної моделі поставлена задача розробити таке нанокомпозитне захисне покриття, яке б в результаті наявності компонентів, які нами заявляються, дозволило би покращати його властивості, тобто підвищити поглинальну здатність випромінювання та розширити функціональні можливості тобто можливість поглинати електромагнітне випромінювання. Поставлена задача вирішується тим, що у нанокомпозитному захисному покритті, що містить наповнювач - вермикуліт, зв'язуюче, додатки та воду, згідно з корисною моделлю, як додаток містить магнетит, як наповнювач додатково беруть вуглецеві волокна, а як зв'язуюче беруть композицію: латекс акриловий, клей П-12, при наступному співвідношенні компонентів, у мас. %: наповнювач 10-30 магнетит 10-15 зв'язуюче 50-60 вода 10-15. Таким чином, використання компонентів, які нами заявляються, дозволяє розширити функціональні можливості, а саме підвищити поглинальну здатність електромагнітного випромінювання. Для одержання нанокомпозитне захисне покриття використовували наступні реагенти: Вермикуліт Солі заліза: сульфат заліза (II) хлорид заліза (III) гідроксид амонію (25 %) вуглеводні волокна акриловий латекс L 450 клей П-12 вода дистильована 35 40 45 ГОСТ 1286-575 ГОСТ 4148-78 ГОСТ 4147-74 ГОСТ 9-92 УВМ- 24 ТУ88-УССР 259-003-89 UCAR Latex (Німеччина) ДСТУ - ПБВ.2.7-126: 2006 ТУ 6-09-688-63 Одержання нанокомпозитного захисного покриття здійснювали наступним чином. У необхідну кількість води додавали необхідну кількість акрилового латексу, потім перемішували протягом 5 хв. Після чого додавали необхідну кількість подрібнених вуглецевих волокон. Знову перемішували протягом 5 хв. Далі додавали необхідну кількість магнетиту з розміром частинок 8-25 нм. У одержану рівномірну суспензію додавали необхідну кількість клею П-12 та перемішували протягом 20 хв. і додавали необхідну кількість вермикуліту спученого та перемішуємо ще 20 хв. Досліджували нанокомпозитне захисне покриття, яке нами заявляється, за допомогою надвисокочастотного інтерферометра на основі вимірювача різниці фаз РФК2-18 та вимірювача коефіцієнта стоячих хвиль і послаблення Р2-60. Також вимірювали поглинання за допомогою надвисокочастотного інтерферометра на основі вимірювача різниці фаз РФК2-18. Суть корисної моделі пояснюється конкретними прикладами виконання. 1 UA 108505 U 5 10 15 Приклад 1. У 200 мл додаємо 50 гр латексу перемішуємо 5 хв., потім додаємо 1 гр вуглецевих волокон, перемішуємо 5 хв., далі додаємо 39 гр магнетиту, після цього додаємо 460 гр клейової суміші, перемішуємо 20 хв. та додаємо 250 гр. вермикуліту та перемішуємо. Поставлена задача вирішується (див. приклад 1 таблиці) Приклади 2-3. Діяли так як описано у прикладі 1, змінюючи вміст компонентів. Поставлена задача вирішується (див. приклад 2-3 таблиці) Приклад 4. Діяли так як описано у прикладі 1, змінюючи вміст компонентів. Поставлена задача не вирішується (див. приклад 4 таблиці). Якщо вміст компонентів нижче меж, які нами заявляються, то не можливо одержати показників електромагнітного випромінювання. Приклад 5. Діяли так як описано у прикладі 1, змінюючи вміст компонентів. Якщо вміст компонентів вище меж, які нами заявляються, то поставлена задача не вирішується, тому що покриття розтріскується(див. приклад 5таблиці). Приклад 6-прототип. В таблиці наведені показники для прототипу, містить наповнювач, зв'язуюче, додатки та воду. Таким чином, за рахунок використання компонентів, які нами заявляються, досягається розширення функціональних можливостей, а саме, підвищення поглиненої здатності електромагнітного випромінювання. Таблиця Вміст та характеристики захисного нанокомпозитного покриття Вміст компонентів захисного нанокомпозитного покриття №№ прикладу 1. 2. 3. 4. 5. 6. прототип 20 25 наповнювач зв'язуюче Магнетит 20 10 30 5 40 1-5 55 50 60 40 80 30-40 12 10 15 5 20 вода 20 10 15 5 25 решта Поглинання електромагнітного випромінювання в діапазоні 8.5-12ГГц, дБ 5 11 15 12 7 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Нанокомпозитне захисне покриття, що містить наповнювач - вермикуліт, зв'язуюче, додатки та воду, яке відрізняється тим, що як додаток містить магнетит, як наповнювач додатково беруть вуглецеві волокна, а як зв'язуюче беруть композицію: латекс акриловий, клей П-12, при наступному співвідношенні компонентів, у мас. %: наповнювач 10-30 магнетит 10-15 зв'язуюче 50-60 вода 10-15. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
