Захисне покриття з бетонних блоків

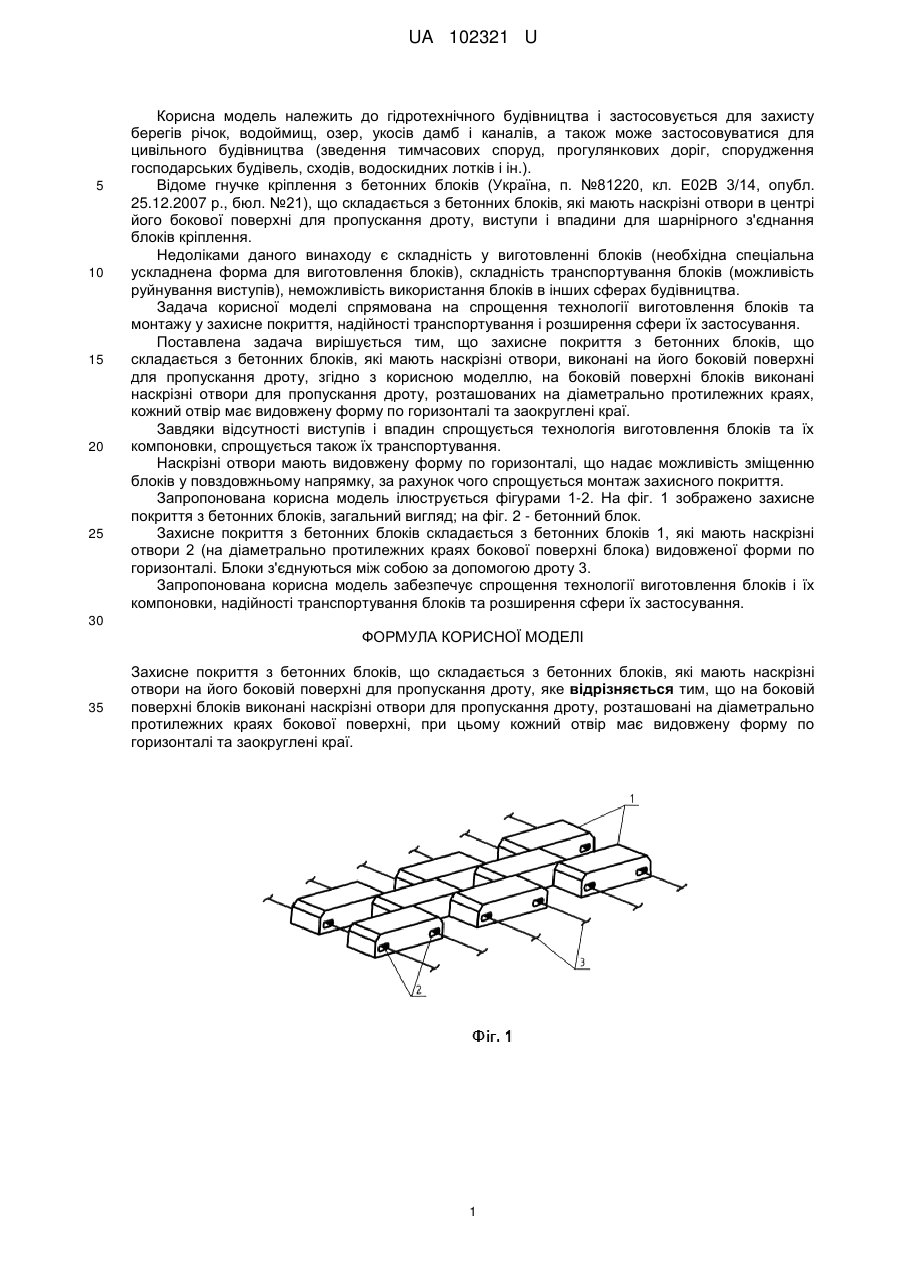

Реферат: Захисне покриття з бетонних блоків складається з бетонних блоків, які мають наскрізні отвори на його боковій поверхні для пропускання дроту. На боковій поверхні блоків виконані наскрізні отвори для пропускання дроту, розташовані на діаметрально протилежних краях бокової поверхні. При цьому кожний отвір має видовжену форму по горизонталі та заокруглені краї. UA 102321 U (54) ЗАХИСНЕ ПОКРИТТЯ З БЕТОННИХ БЛОКІВ UA 102321 U UA 102321 U 5 10 15 20 25 Корисна модель належить до гідротехнічного будівництва і застосовується для захисту берегів річок, водоймищ, озер, укосів дамб і каналів, а також може застосовуватися для цивільного будівництва (зведення тимчасових споруд, прогулянкових доріг, спорудження господарських будівель, сходів, водоскидних лотків і ін.). Відоме гнучке кріплення з бетонних блоків (Україна, п. №81220, кл. Е02В 3/14, опубл. 25.12.2007 р., бюл. №21), що складається з бетонних блоків, які мають наскрізні отвори в центрі його бокової поверхні для пропускання дроту, виступи і впадини для шарнірного з'єднання блоків кріплення. Недоліками даного винаходу є складність у виготовленні блоків (необхідна спеціальна ускладнена форма для виготовлення блоків), складність транспортування блоків (можливість руйнування виступів), неможливість використання блоків в інших сферах будівництва. Задача корисної моделі спрямована на спрощення технології виготовлення блоків та монтажу у захисне покриття, надійності транспортування і розширення сфери їх застосування. Поставлена задача вирішується тим, що захисне покриття з бетонних блоків, що складається з бетонних блоків, які мають наскрізні отвори, виконані на його боковій поверхні для пропускання дроту, згідно з корисною моделлю, на боковій поверхні блоків виконані наскрізні отвори для пропускання дроту, розташованих на діаметрально протилежних краях, кожний отвір має видовжену форму по горизонталі та заокруглені краї. Завдяки відсутності виступів і впадин спрощується технологія виготовлення блоків та їх компоновки, спрощується також їх транспортування. Наскрізні отвори мають видовжену форму по горизонталі, що надає можливість зміщенню блоків у повздовжньому напрямку, за рахунок чого спрощується монтаж захисного покриття. Запропонована корисна модель ілюструється фігурами 1-2. На фіг. 1 зображено захисне покриття з бетонних блоків, загальний вигляд; на фіг. 2 - бетонний блок. Захисне покриття з бетонних блоків складається з бетонних блоків 1, які мають наскрізні отвори 2 (на діаметрально протилежних краях бокової поверхні блока) видовженої форми по горизонталі. Блоки з'єднуються між собою за допомогою дроту 3. Запропонована корисна модель забезпечує спрощення технології виготовлення блоків і їх компоновки, надійності транспортування блоків та розширення сфери їх застосування. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Захисне покриття з бетонних блоків, що складається з бетонних блоків, які мають наскрізні отвори на його боковій поверхні для пропускання дроту, яке відрізняється тим, що на боковій поверхні блоків виконані наскрізні отвори для пропускання дроту, розташовані на діаметрально протилежних краях бокової поверхні, при цьому кожний отвір має видовжену форму по горизонталі та заокруглені краї. 1 UA 102321 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
