Споруда для збереження останків покійних

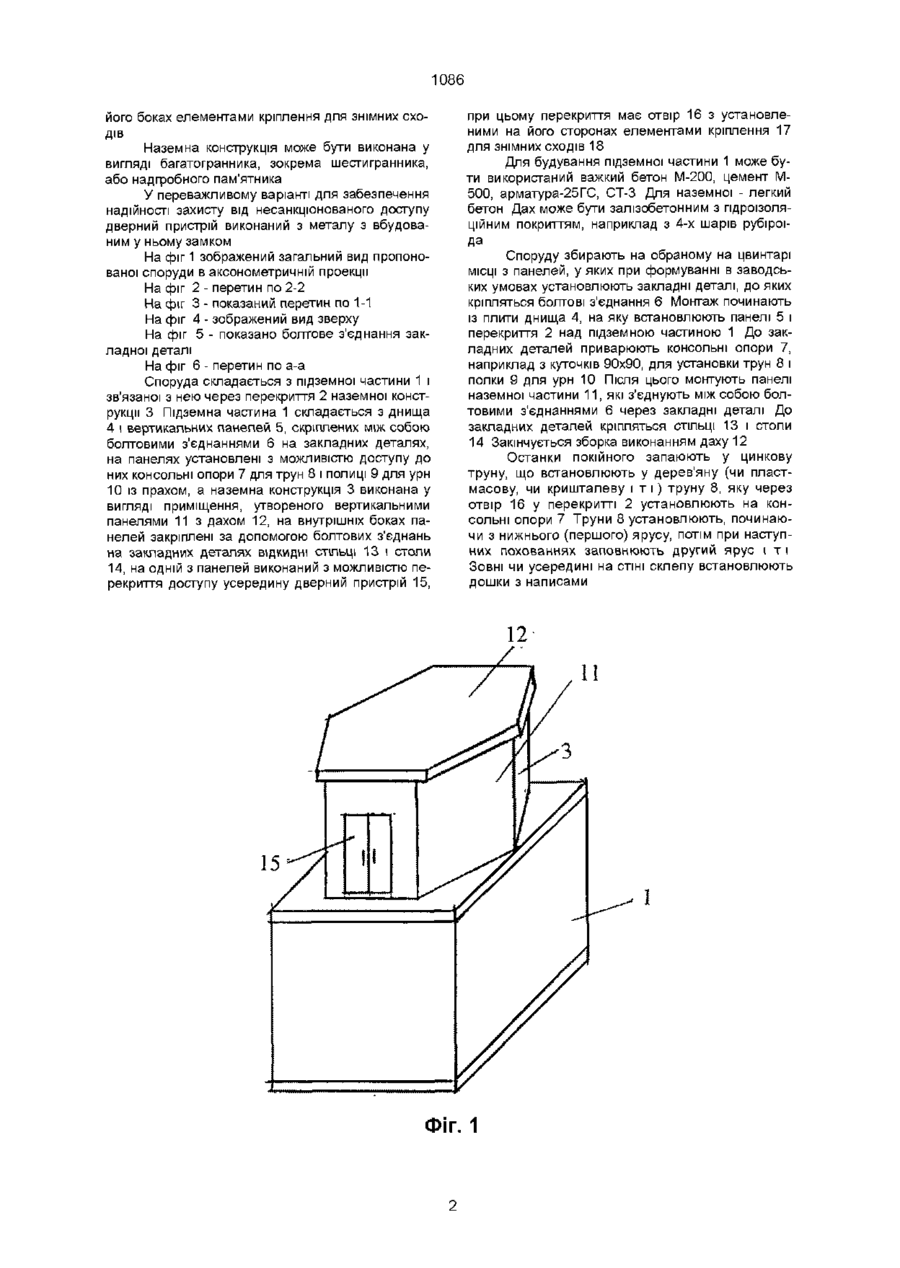

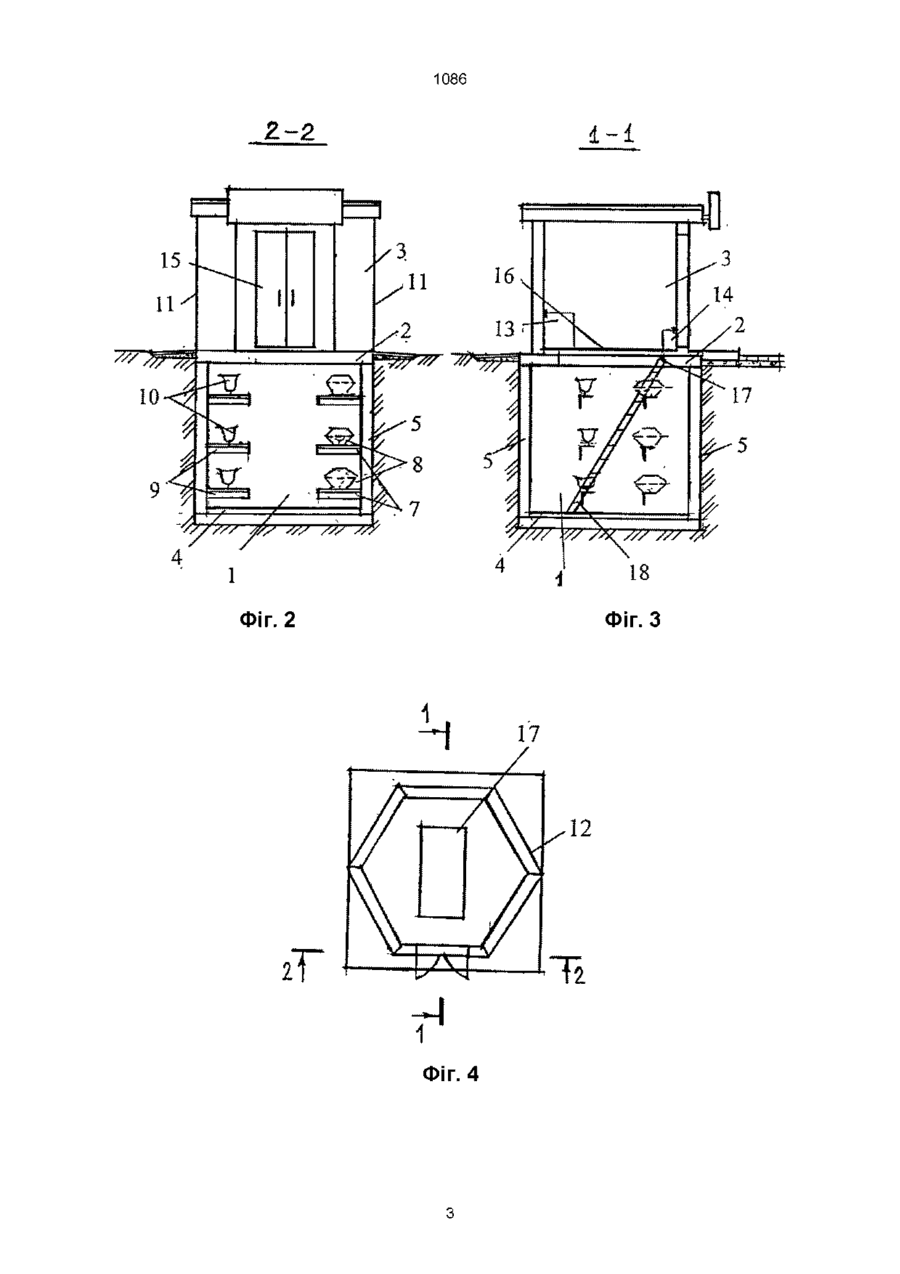

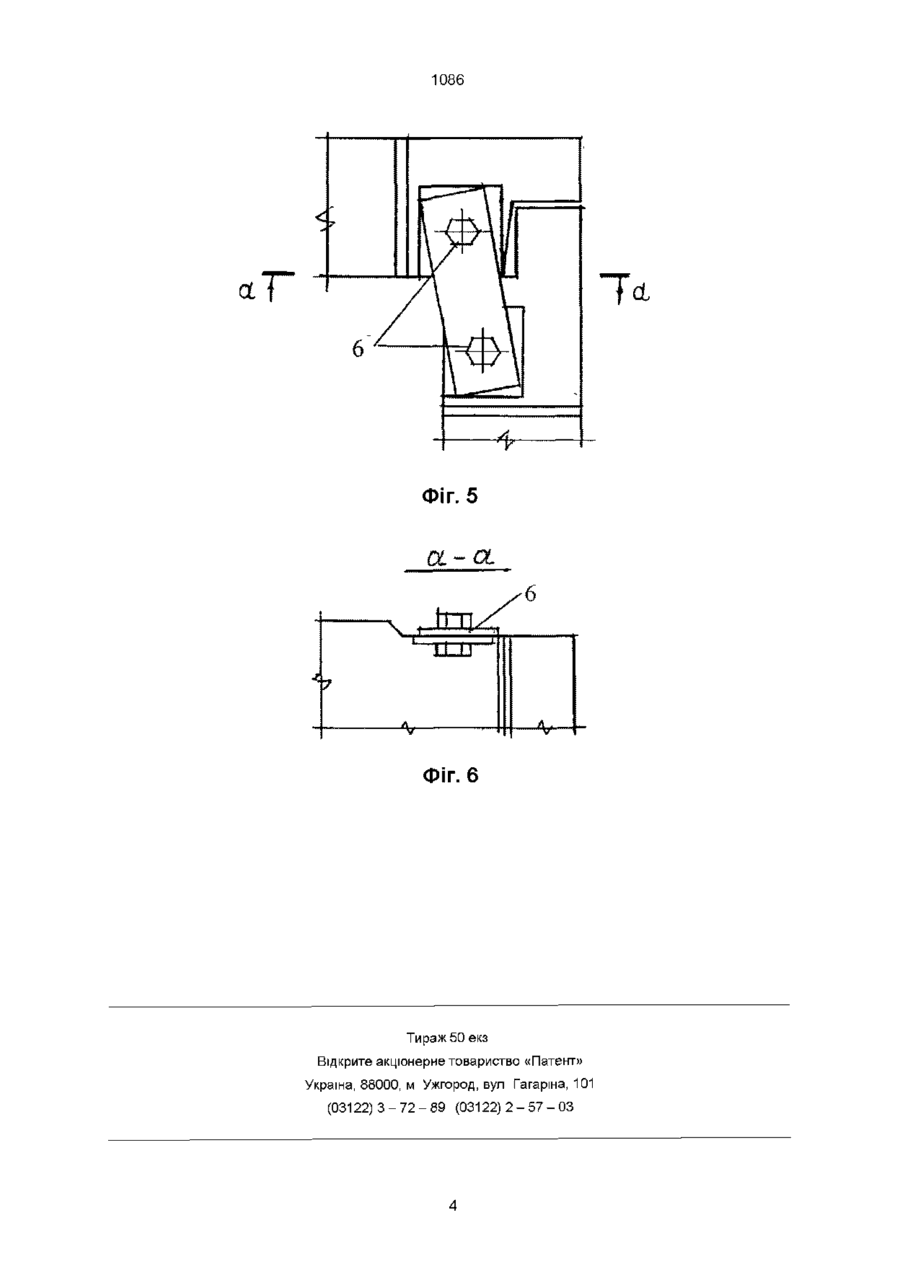

1 Споруда для збереження останків покійних, що складається з підземної частини і зв'язаної з нею через перекриття наземної конструкції, яка відрізняється тим, що підземна частина складається з днища і вертикальних панелей, скріплених між собою болтовими з'єднаннями на закладних деталях, на панелях установлені з можливістю доступу до них консольні опори для трун і одній з панелей виконаний з можливістю перекриття доступу усередину дверний пристрій, при цьому перекриття має отвір з установленими на його сторонах елементами кріплення для знімних сходів 2 Споруда за п 1, яка відрізняється тим, що СТІЛЬЦІ і столи можуть бути виконані відкидними 3 Споруда за п 1 або п 2, яка відрізняється тим, що наземна конструкція виконана у вигляді багатогранника, зокрема шестигранника, або надгробного пам'ятника 4 Споруда за кожним з пп 1-3, яка відрізняється тим, що дверний пристрій виконаний з металу з вмонтованим у ньому замком Корисна модель відноситься до області обладнання цвинтарів і виготовлення ритуальних пристосувань, зокрема до спорудження надгробних пам'ятників і склепів За прототип прийнята споруда для збереження останків покійних, що складається з підземної частини і зв'язаної з нею через перекриття наземної конструкції Споруда являє собою колумбарій, що складається з підвальної частини і конструкції, що піднімається над землею, коробчатого типу, обладнаної прийомними гніздами для урн Підвальна частина служить для збереження інвентарю і має окремий вхід (див з Франції № 2355976, МПКЕ04Н 13/00, 1978) Будування колумбармв у якійсь мірі вирішує питання економії земельних ділянок, відведених під цвинтарі, що з особливою гостротою стоїть у великих містах, однак дуже великий відсоток людей не хочуть спалювати своїх покійних, тому постійно виникає необхідність виділяти все нові і нові землі під цвинтарі Недоліком прототипу є те, що споруда призначена тільки для збереження урн із прахом, у той час, як основна витрата цвинтарної землі відбувається за рахунок поховання трун з покійними Крім того, устрій колумбарію не дозволяє робити родичам ритуальних дій безпосередньо поруч з урною, тому що для цього не передбачено спеціального місця В основу корисної моделі покладена задача створити таку споруду для збереження останків покійних, у якій шляхом доповнення її консольними опорами в підземній частині і відкидними елементами у наземній, досягається можливість значної економії землі за рахунок того, що на одній і тій же території можна здійснити до 20 поховань і спорудити поминальне приміщення Для вирішення задачі запропонована споруда для збереження останків покійних, що складається з підземної частини і зв'язаної з нею через перекриття наземної конструкції, у якій, згідно з винаходом, підземна частина складається з днища і вертикальних панелей, скріплених між собою болтовими з'єднаннями на закладних деталях, на панелях установлені з можливістю доступу до них консольні опори для трун і полиці для урн із прахом, а наземна конструкція виконана у вигляді приміщення, утвореного вертикальними панелями з дахом, на внутрішніх боках панелей закріплені за допомогою болтових з'єднань на закладних деталях СТІЛЬЦІ і столи (які можуть бути відкидними), на одній з панелей виконаний з можливістю перекриття доступу усередину дверний пристрій, при цьому перекриття має отвір з установленими на ю полиці для урн із прахом, а наземна конструкція виконана у вигляді приміщення, утвореного вертикальними панелями з дахом, на внутрішніх сторонах панелей закріплені за допомогою болтових з'єднань на закладних деталях СТІЛЬЦІ І СТОЛИ, на (О 00 о 1086 його боках елементами кріплення для знімних сходів Наземна конструкція може бути виконана у вигляді багатогранника, зокрема шестигранника, або надгробного пам'ятника У переважливому варіанті для забезпечення надійності захисту від несанкціонованого доступу дверний пристрій виконаний з металу з вбудованим у ньому замком На фіг 1 зображений загальний вид пропонованої споруди в аксонометричній проекції На фіг 2 - перетин по 2-2 На фіг 3 - показаний перетин по 1-1 На фіг 4 - зображений вид зверху На фіг 5 - показано болтове з'єднання закладної деталі На фіг 6 - перетин по а-а Споруда складається з підземної частини 1 і зв'язаної з нею через перекриття 2 наземної конструкції 3 Підземна частина 1 складається з днища 4 і вертикальних панелей 5, скріплених між собою болтовими з'єднаннями 6 на закладних деталях, на панелях установлені з можливістю доступу до них консольні опори 7 для трун 8 і полиці 9 для урн 10 із прахом, а наземна конструкція 3 виконана у вигляді приміщення, утвореного вертикальними панелями 11 з дахом 12, на внутрішніх боках панелей закріплені за допомогою болтових з'єднань на закладних деталях ВІДКИДНІ СТІЛЬЦІ 13 і столи 14, на одній з панелей виконаний з можливістю перекриття доступу усередину дверний пристрій 15, при цьому перекриття має отвір 16 з установленими на його сторонах елементами кріплення 17 для знімних сходів 18 Для будування підземної частини 1 може бути використаний важкий бетон М-200, цемент М500, арматура-25ГС, СТ-3 Для наземної - легкий бетон Дах може бути залізобетонним з гідроізоляційним покриттям, наприклад з 4-х шарів рубіроіда Споруду збирають на обраному на цвинтарі МІСЦІ з панелей, у яких при формуванні в заводських умовах установлюють закладні деталі, до яких кріпляться болтові з'єднання 6 Монтаж починають із плити днища 4, на яку встановлюють панелі 5 і перекриття 2 над підземною частиною 1 До закладних деталей приварюють консольні опори 7, наприклад з куточків 90x90, для установки трун 8 і полки 9 для урн 10 Після ЦЬОГО монтують панелі наземної частини 11, які з'єднують між собою болтовими з'єднаннями 6 через закладні деталі До закладних деталей кріпляться СТІЛЬЦІ 13 і столи 14 Закінчується зборка виконанням даху 12 Останки покійного запаюють у цинкову труну, що встановлюють у дерев'яну (чи пластмасову, чи кришталеву і т і) труну 8, яку через отвір 16 у перекритті 2 установлюють на консольні опори 7 Труни 8 установлюють, починаючи з нижнього (першого) ярусу, потім при наступних похованнях заповнюють другий ярус і т і Зовні ЧИ усередині на СТІНІ склепу встановлюють дошки з написами ФІГ. 1 1086 2-2 1-1 Фіг. 2 Фіг. 4 1086 Фіг. 5 ФІГ. 6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
