Турбулізатор теплообмінного каналу

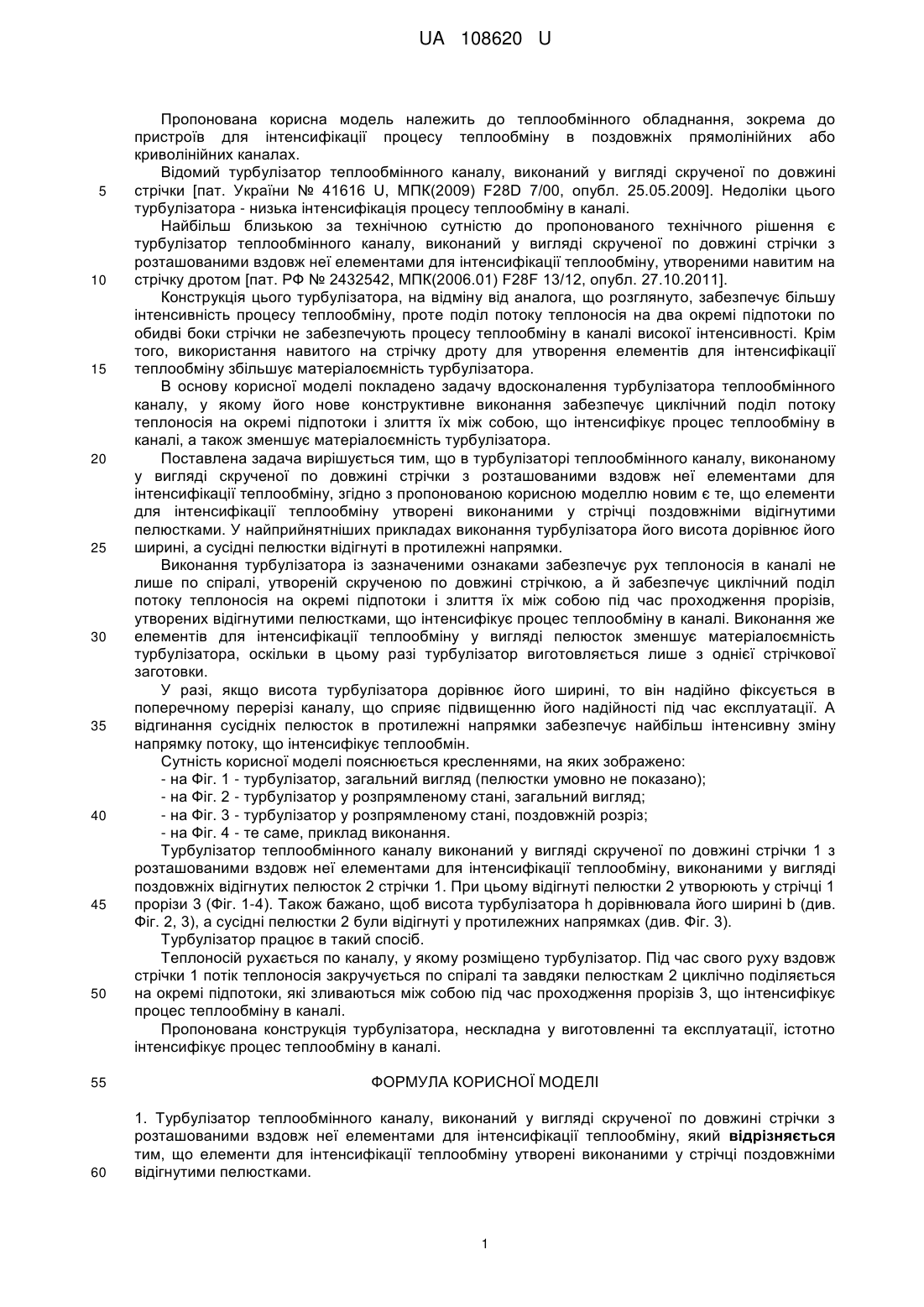

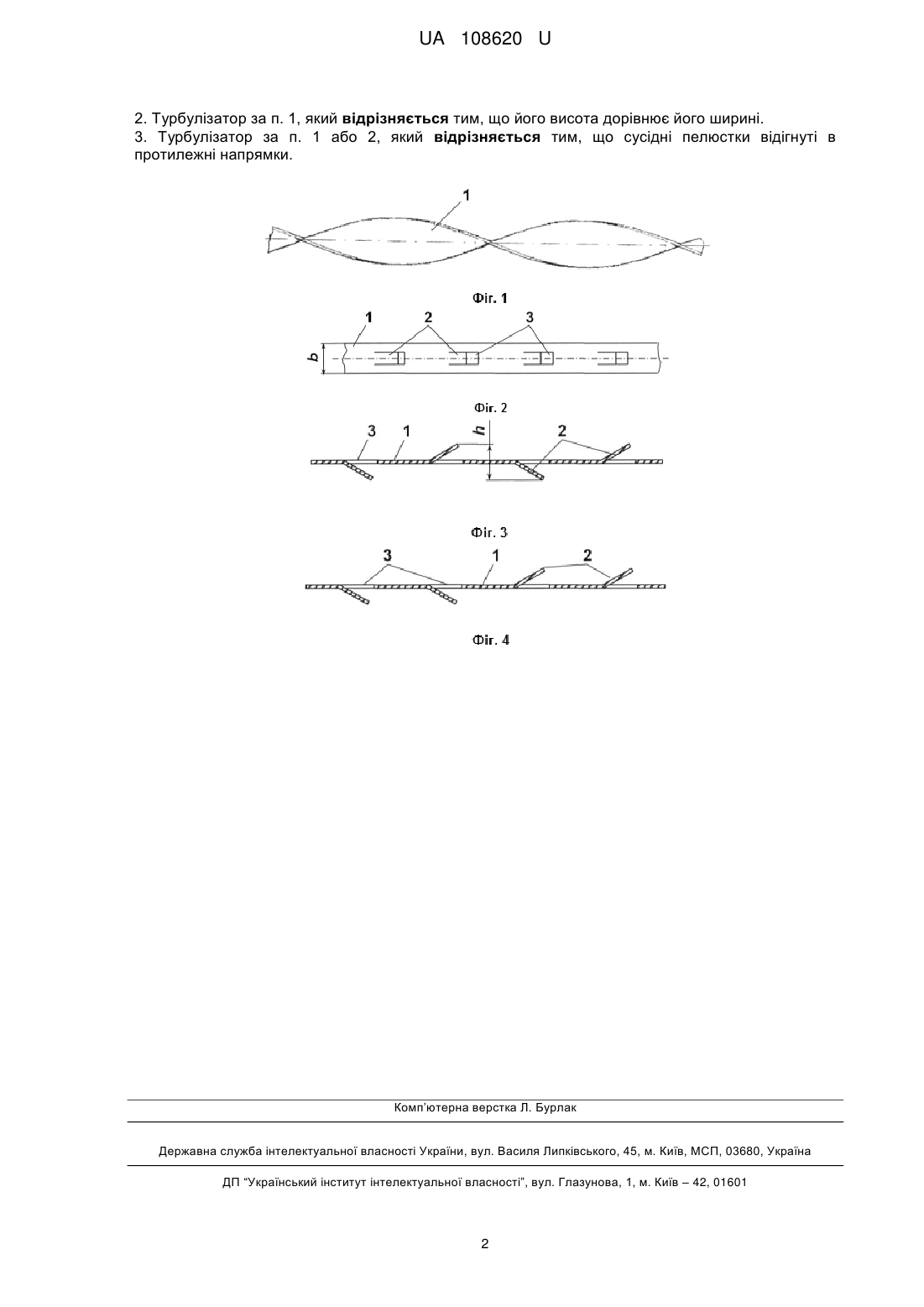

Реферат: UA 108620 U UA 108620 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до теплообмінного обладнання, зокрема до пристроїв для інтенсифікації процесу теплообміну в поздовжніх прямолінійних або криволінійних каналах. Відомий турбулізатор теплообмінного каналу, виконаний у вигляді скрученої по довжині стрічки [пат. України № 41616 U, МПК(2009) F28D 7/00, опубл. 25.05.2009]. Недоліки цього турбулізатора - низька інтенсифікація процесу теплообміну в каналі. Найбільш близькою за технічною сутністю до пропонованого технічного рішення є турбулізатор теплообмінного каналу, виконаний у вигляді скрученої по довжині стрічки з розташованими вздовж неї елементами для інтенсифікації теплообміну, утвореними навитим на стрічку дротом [пат. РФ № 2432542, МПК(2006.01) F28F 13/12, опубл. 27.10.2011]. Конструкція цього турбулізатора, на відміну від аналога, що розглянуто, забезпечує більшу інтенсивність процесу теплообміну, проте поділ потоку теплоносія на два окремі підпотоки по обидві боки стрічки не забезпечують процесу теплообміну в каналі високої інтенсивності. Крім того, використання навитого на стрічку дроту для утворення елементів для інтенсифікації теплообміну збільшує матеріалоємність турбулізатора. В основу корисної моделі покладено задачу вдосконалення турбулізатора теплообмінного каналу, у якому його нове конструктивне виконання забезпечує циклічний поділ потоку теплоносія на окремі підпотоки і злиття їх між собою, що інтенсифікує процес теплообміну в каналі, а також зменшує матеріалоємність турбулізатора. Поставлена задача вирішується тим, що в турбулізаторі теплообмінного каналу, виконаному у вигляді скрученої по довжині стрічки з розташованими вздовж неї елементами для інтенсифікації теплообміну, згідно з пропонованою корисною моделлю новим є те, що елементи для інтенсифікації теплообміну утворені виконаними у стрічці поздовжніми відігнутими пелюстками. У найприйнятніших прикладах виконання турбулізатора його висота дорівнює його ширині, а сусідні пелюстки відігнуті в протилежні напрямки. Виконання турбулізатора із зазначеними ознаками забезпечує рух теплоносія в каналі не лише по спіралі, утвореній скрученою по довжині стрічкою, а й забезпечує циклічний поділ потоку теплоносія на окремі підпотоки і злиття їх між собою під час проходження прорізів, утворених відігнутими пелюстками, що інтенсифікує процес теплообміну в каналі. Виконання же елементів для інтенсифікації теплообміну у вигляді пелюсток зменшує матеріалоємність турбулізатора, оскільки в цьому разі турбулізатор виготовляється лише з однієї стрічкової заготовки. У разі, якщо висота турбулізатора дорівнює його ширині, то він надійно фіксується в поперечному перерізі каналу, що сприяє підвищенню його надійності під час експлуатації. А відгинання сусідніх пелюсток в протилежні напрямки забезпечує найбільш інтенсивну зміну напрямку потоку, що інтенсифікує теплообмін. Сутність корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - турбулізатор, загальний вигляд (пелюстки умовно не показано); - на Фіг. 2 - турбулізатор у розпрямленому стані, загальний вигляд; - на Фіг. 3 - турбулізатор у розпрямленому стані, поздовжній розріз; - на Фіг. 4 - те саме, приклад виконання. Турбулізатор теплообмінного каналу виконаний у вигляді скрученої по довжині стрічки 1 з розташованими вздовж неї елементами для інтенсифікації теплообміну, виконаними у вигляді поздовжніх відігнутих пелюсток 2 стрічки 1. При цьому відігнуті пелюстки 2 утворюють у стрічці 1 прорізи 3 (Фіг. 1-4). Також бажано, щоб висота турбулізатора h дорівнювала його ширині b (див. Фіг. 2, 3), а сусідні пелюстки 2 були відігнуті у протилежних напрямках (див. Фіг. 3). Турбулізатор працює в такий спосіб. Теплоносій рухається по каналу, у якому розміщено турбулізатор. Під час свого руху вздовж стрічки 1 потік теплоносія закручується по спіралі та завдяки пелюсткам 2 циклічно поділяється на окремі підпотоки, які зливаються між собою під час проходження прорізів 3, що інтенсифікує процес теплообміну в каналі. Пропонована конструкція турбулізатора, нескладна у виготовленні та експлуатації, істотно інтенсифікує процес теплообміну в каналі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Турбулізатор теплообмінного каналу, виконаний у вигляді скрученої по довжині стрічки з розташованими вздовж неї елементами для інтенсифікації теплообміну, який відрізняється тим, що елементи для інтенсифікації теплообміну утворені виконаними у стрічці поздовжніми відігнутими пелюстками. 1 UA 108620 U 2. Турбулізатор за п. 1, який відрізняється тим, що його висота дорівнює його ширині. 3. Турбулізатор за п. 1 або 2, який відрізняється тим, що сусідні пелюстки відігнуті в протилежні напрямки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
