Турбулізатор теплообмінного каналу

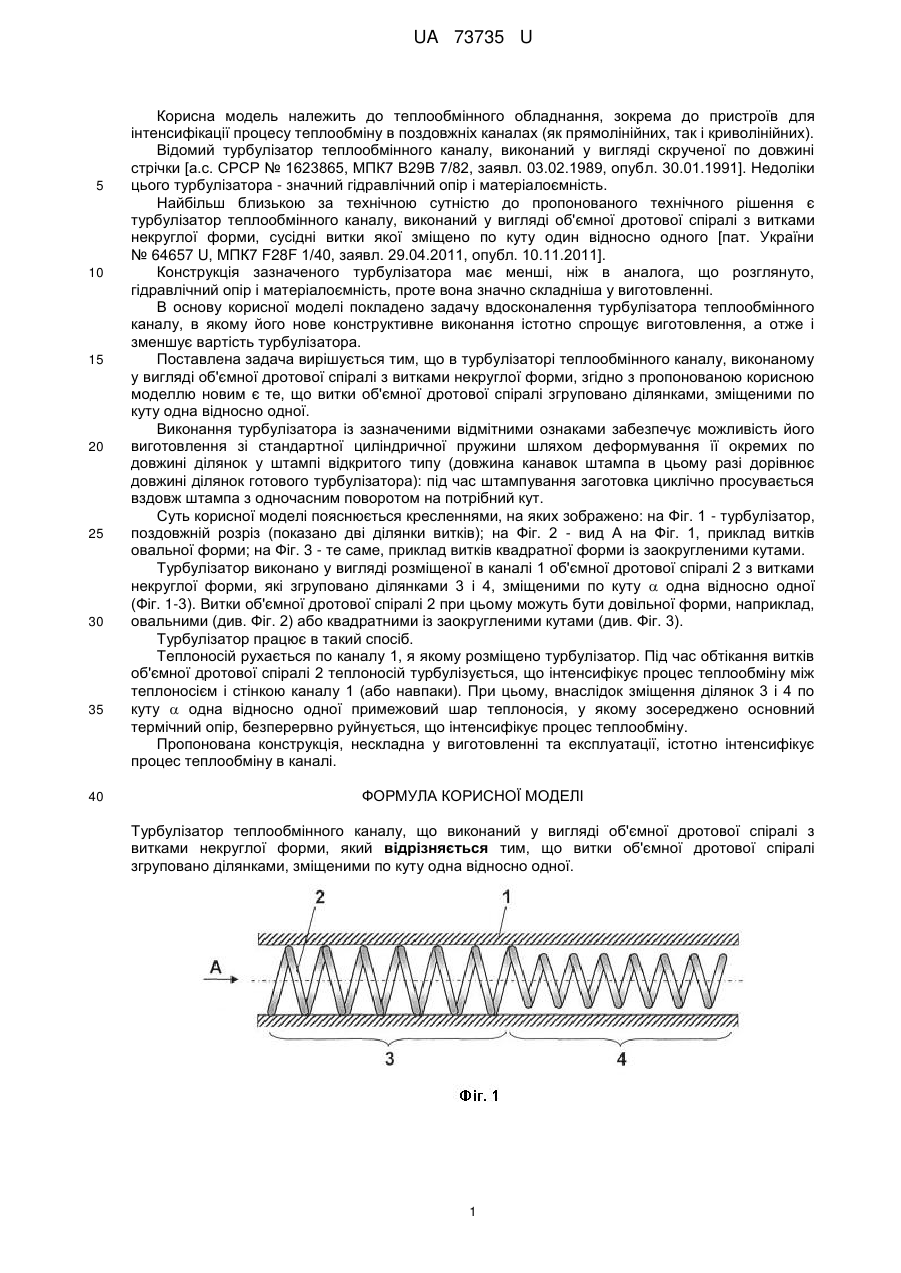

Реферат: UA 73735 U UA 73735 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного обладнання, зокрема до пристроїв для інтенсифікації процесу теплообміну в поздовжніх каналах (як прямолінійних, так і криволінійних). Відомий турбулізатор теплообмінного каналу, виконаний у вигляді скрученої по довжині стрічки [а.с. СРСР № 1623865, МПК7 В29В 7/82, заявл. 03.02.1989, опубл. 30.01.1991]. Недоліки цього турбулізатора - значний гідравлічний опір і матеріалоємність. Найбільш близькою за технічною сутністю до пропонованого технічного рішення є турбулізатор теплообмінного каналу, виконаний у вигляді об'ємної дротової спіралі з витками некруглої форми, сусідні витки якої зміщено по куту один відносно одного [пат. України № 64657 U, МПК7 F28F 1/40, заявл. 29.04.2011, опубл. 10.11.2011]. Конструкція зазначеного турбулізатора має менші, ніж в аналога, що розглянуто, гідравлічний опір і матеріалоємність, проте вона значно складніша у виготовленні. В основу корисної моделі покладено задачу вдосконалення турбулізатора теплообмінного каналу, в якому його нове конструктивне виконання істотно спрощує виготовлення, а отже і зменшує вартість турбулізатора. Поставлена задача вирішується тим, що в турбулізаторі теплообмінного каналу, виконаному у вигляді об'ємної дротової спіралі з витками некруглої форми, згідно з пропонованою корисною моделлю новим є те, що витки об'ємної дротової спіралі згруповано ділянками, зміщеними по куту одна відносно одної. Виконання турбулізатора із зазначеними відмітними ознаками забезпечує можливість його виготовлення зі стандартної циліндричної пружини шляхом деформування її окремих по довжині ділянок у штампі відкритого типу (довжина канавок штампа в цьому разі дорівнює довжині ділянок готового турбулізатора): під час штампування заготовка циклічно просувається вздовж штампа з одночасним поворотом на потрібний кут. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - турбулізатор, поздовжній розріз (показано дві ділянки витків); на Фіг. 2 - вид А на Фіг. 1, приклад витків овальної форми; на Фіг. 3 - те саме, приклад витків квадратної форми із заокругленими кутами. Турбулізатор виконано у вигляді розміщеної в каналі 1 об'ємної дротової спіралі 2 з витками некруглої форми, які згруповано ділянками 3 і 4, зміщеними по куту  одна відносно одної (Фіг. 1-3). Витки об'ємної дротової спіралі 2 при цьому можуть бути довільної форми, наприклад, овальними (див. Фіг. 2) або квадратними із заокругленими кутами (див. Фіг. 3). Турбулізатор працює в такий спосіб. Теплоносій рухається по каналу 1, я якому розміщено турбулізатор. Під час обтікання витків об'ємної дротової спіралі 2 теплоносій турбулізується, що інтенсифікує процес теплообміну між теплоносієм і стінкою каналу 1 (або навпаки). При цьому, внаслідок зміщення ділянок 3 і 4 по куту  одна відносно одної примежовий шар теплоносія, у якому зосереджено основний термічний опір, безперервно руйнується, що інтенсифікує процес теплообміну. Пропонована конструкція, нескладна у виготовленні та експлуатації, істотно інтенсифікує процес теплообміну в каналі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Турбулізатор теплообмінного каналу, що виконаний у вигляді об'ємної дротової спіралі з витками некруглої форми, який відрізняється тим, що витки об'ємної дротової спіралі згруповано ділянками, зміщеними по куту одна відносно одної. 1 UA 73735 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
