Елемент для захисту деревини від розшарування й розтріскування

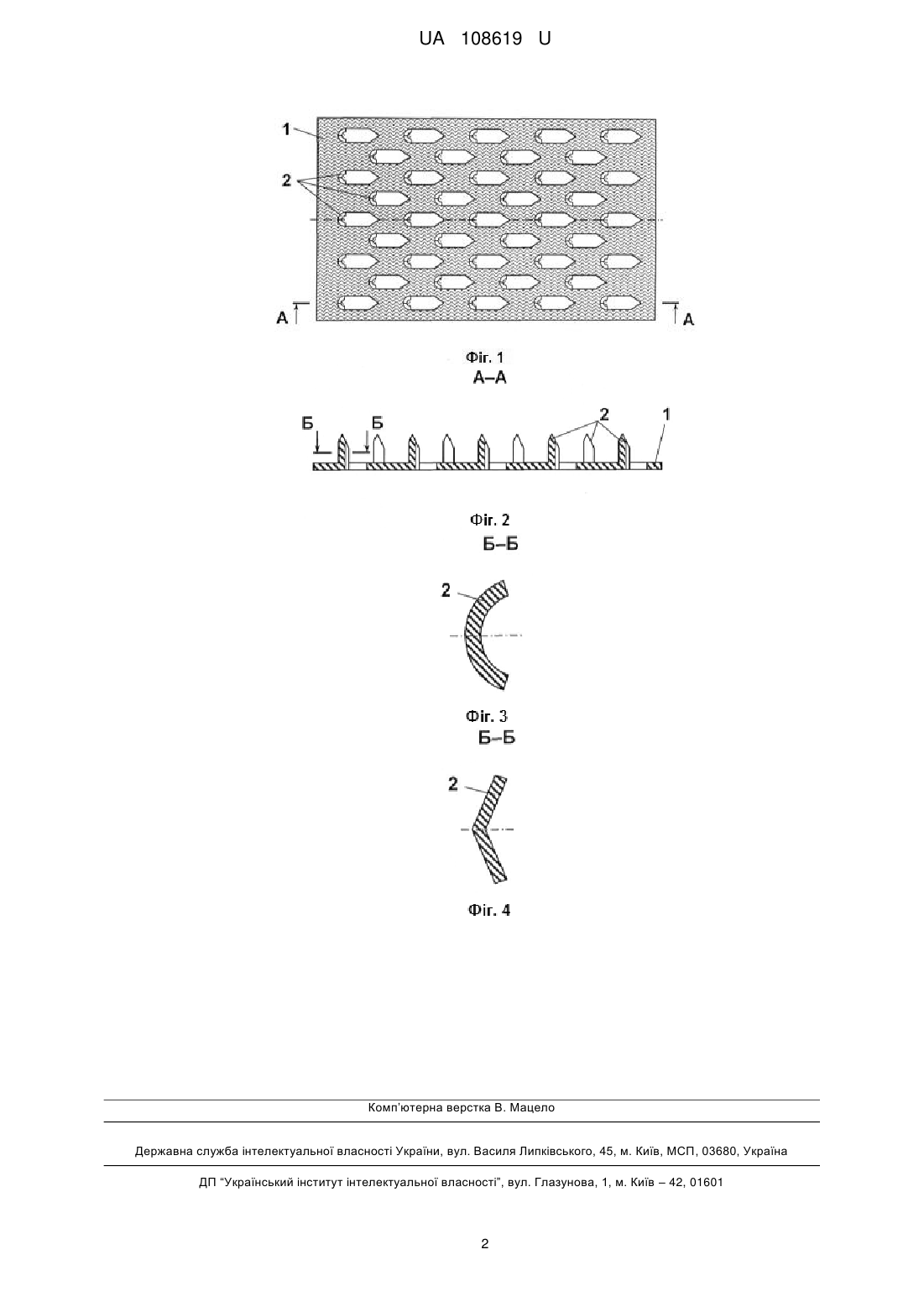

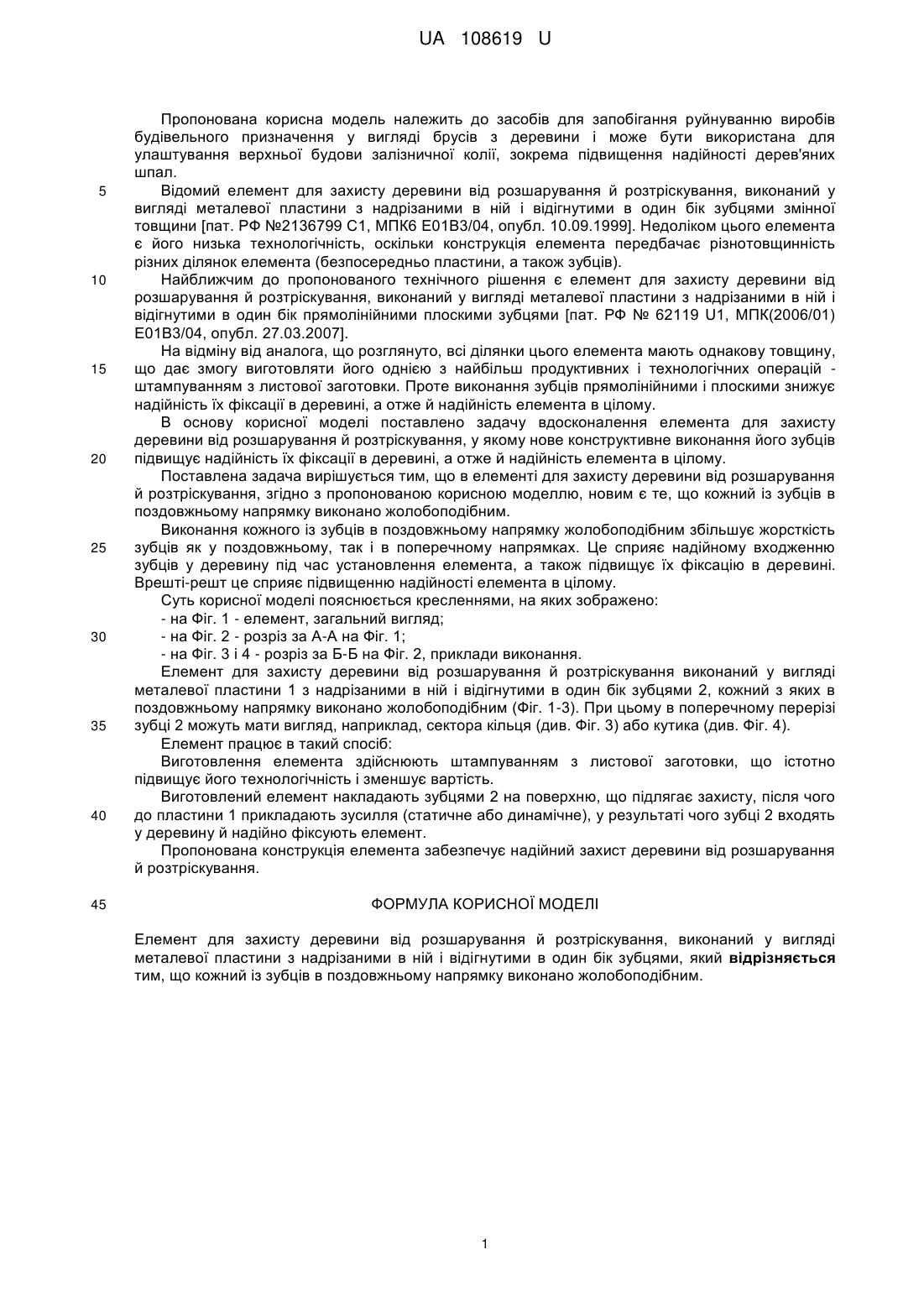

Реферат: UA 108619 U UA 108619 U 5 10 15 20 25 30 35 40 45 Пропонована корисна модель належить до засобів для запобігання руйнуванню виробів будівельного призначення у вигляді брусів з деревини і може бути використана для улаштування верхньої будови залізничної колії, зокрема підвищення надійності дерев'яних шпал. Відомий елемент для захисту деревини від розшарування й розтріскування, виконаний у вигляді металевої пластини з надрізаними в ній і відігнутими в один бік зубцями змінної товщини [пат. РФ №2136799 С1, МПК6 Е01В3/04, опубл. 10.09.1999]. Недоліком цього елемента є його низька технологічність, оскільки конструкція елемента передбачає різнотовщинність різних ділянок елемента (безпосередньо пластини, а також зубців). Найближчим до пропонованого технічного рішення є елемент для захисту деревини від розшарування й розтріскування, виконаний у вигляді металевої пластини з надрізаними в ній і відігнутими в один бік прямолінійними плоскими зубцями [пат. РФ № 62119 U1, МПК(2006/01) Е01В3/04, опубл. 27.03.2007]. На відміну від аналога, що розглянуто, всі ділянки цього елемента мають однакову товщину, що дає змогу виготовляти його однією з найбільш продуктивних і технологічних операцій штампуванням з листової заготовки. Проте виконання зубців прямолінійними і плоскими знижує надійність їх фіксації в деревині, а отже й надійність елемента в цілому. В основу корисної моделі поставлено задачу вдосконалення елемента для захисту деревини від розшарування й розтріскування, у якому нове конструктивне виконання його зубців підвищує надійність їх фіксації в деревині, а отже й надійність елемента в цілому. Поставлена задача вирішується тим, що в елементі для захисту деревини від розшарування й розтріскування, згідно з пропонованою корисною моделлю, новим є те, що кожний із зубців в поздовжньому напрямку виконано жолобоподібним. Виконання кожного із зубців в поздовжньому напрямку жолобоподібним збільшує жорсткість зубців як у поздовжньому, так і в поперечному напрямках. Це сприяє надійному входженню зубців у деревину під час установлення елемента, а також підвищує їх фіксацію в деревині. Врешті-решт це сприяє підвищенню надійності елемента в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - елемент, загальний вигляд; - на Фіг. 2 - розріз за А-А на Фіг. 1; - на Фіг. 3 і 4 - розріз за Б-Б на Фіг. 2, приклади виконання. Елемент для захисту деревини від розшарування й розтріскування виконаний у вигляді металевої пластини 1 з надрізаними в ній і відігнутими в один бік зубцями 2, кожний з яких в поздовжньому напрямку виконано жолобоподібним (Фіг. 1-3). При цьому в поперечному перерізі зубці 2 можуть мати вигляд, наприклад, сектора кільця (див. Фіг. 3) або кутика (див. Фіг. 4). Елемент працює в такий спосіб: Виготовлення елемента здійснюють штампуванням з листової заготовки, що істотно підвищує його технологічність і зменшує вартість. Виготовлений елемент накладають зубцями 2 на поверхню, що підлягає захисту, після чого до пластини 1 прикладають зусилля (статичне або динамічне), у результаті чого зубці 2 входять у деревину й надійно фіксують елемент. Пропонована конструкція елемента забезпечує надійний захист деревини від розшарування й розтріскування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Елемент для захисту деревини від розшарування й розтріскування, виконаний у вигляді металевої пластини з надрізаними в ній і відігнутими в один бік зубцями, який відрізняється тим, що кожний із зубців в поздовжньому напрямку виконано жолобоподібним. 1 UA 108619 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
