Вібраційний дисковий дозатор для сипких матеріалів

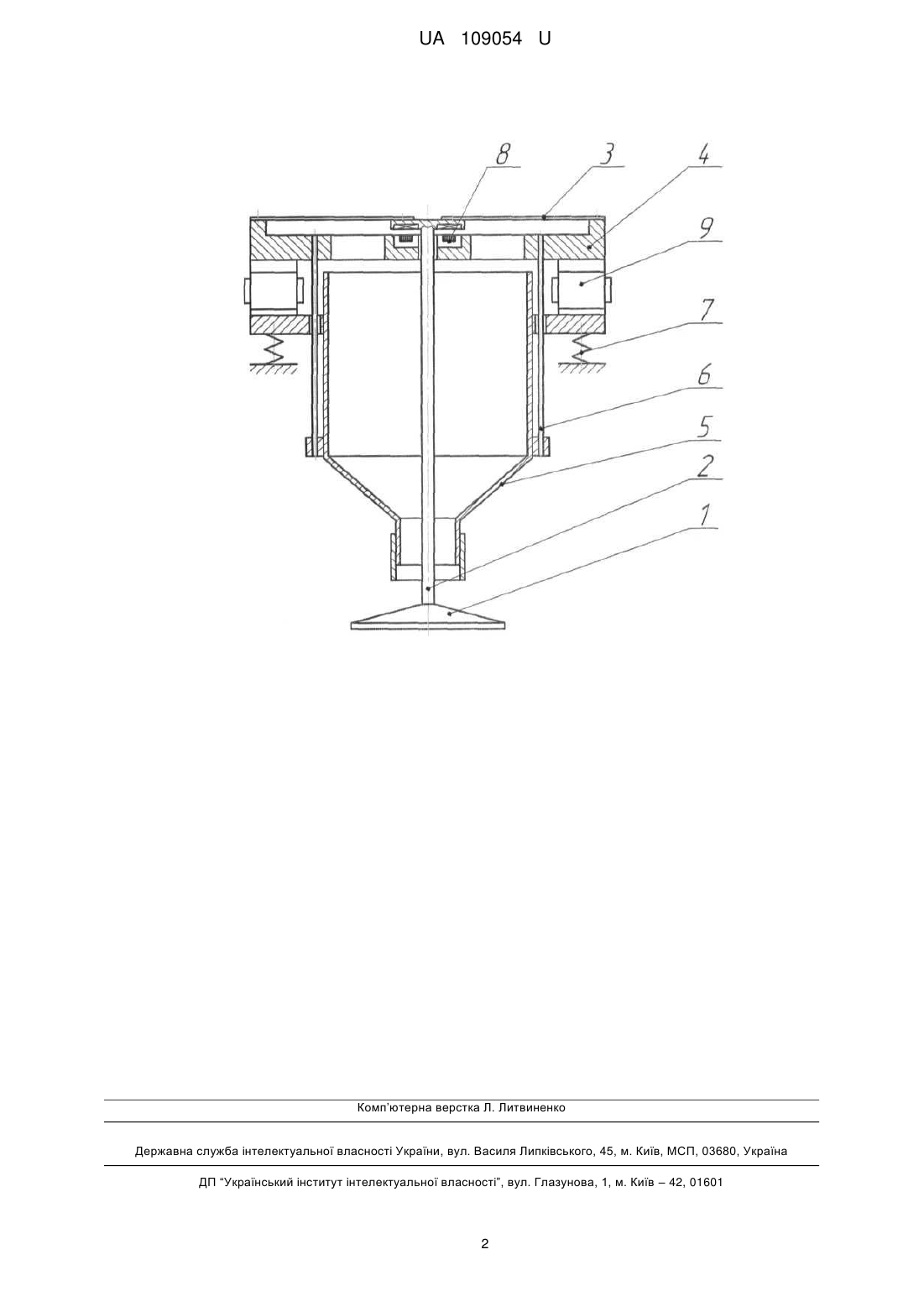

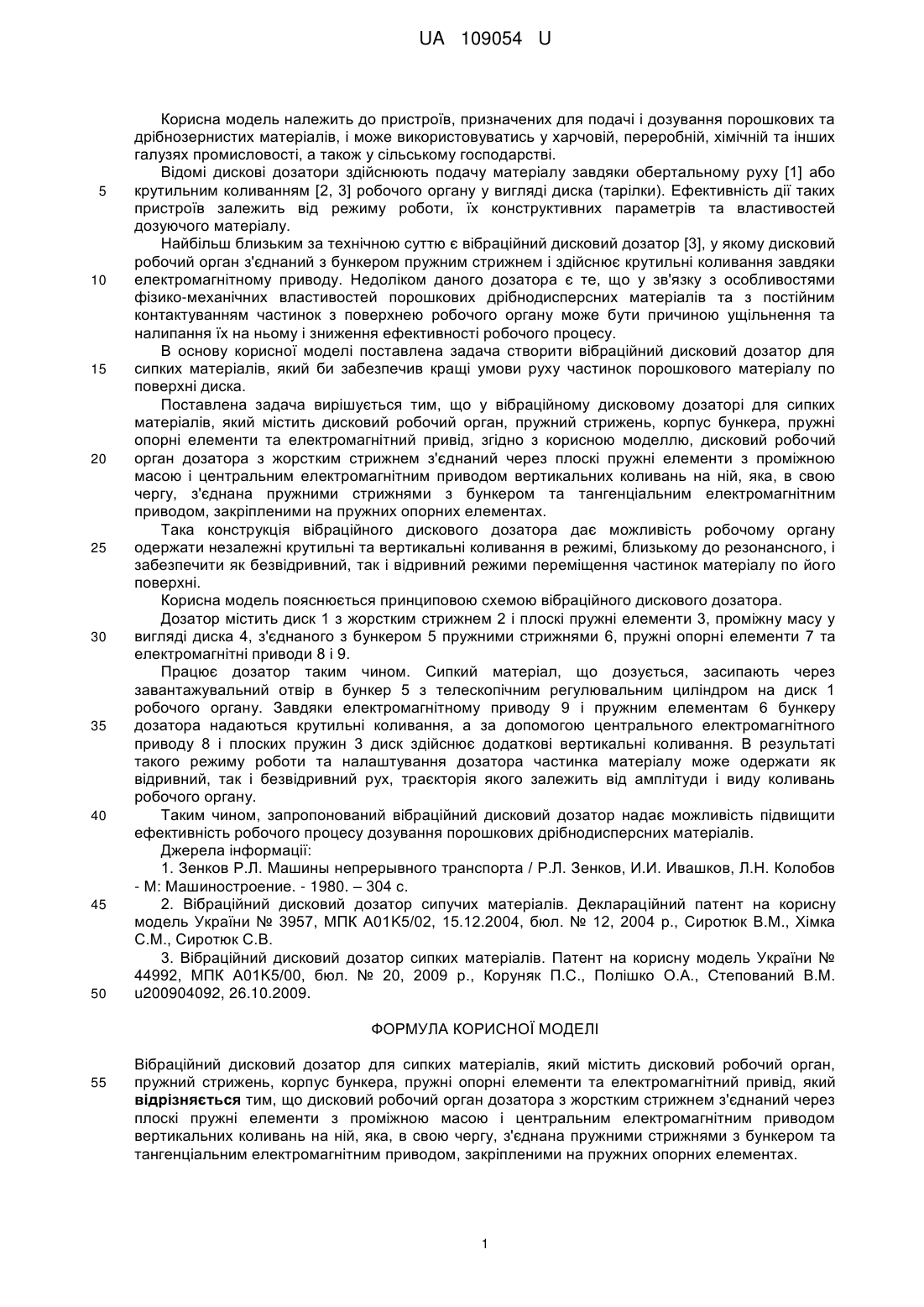

Реферат: Вібраційний дисковий дозатор для сипких матеріалів містить дисковий робочий орган, пружний стрижень, корпус бункера, пружні опорні елементи та електромагнітний привід. Дисковий робочий орган дозатора з жорстким стрижнем з'єднаний через плоскі пружні елементи з проміжною масою і центральним електромагнітним приводом вертикальних коливань на ній, яка, в свою чергу, з'єднана пружними стрижнями з бункером та тангенціальним електромагнітним приводом, закріпленими на пружних опорних елементах. UA 109054 U (54) ВІБРАЦІЙНИЙ ДИСКОВИЙ ДОЗАТОР ДЛЯ СИПКИХ МАТЕРІАЛІВ UA 109054 U UA 109054 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв, призначених для подачі і дозування порошкових та дрібнозернистих матеріалів, і може використовуватись у харчовій, переробній, хімічній та інших галузях промисловості, а також у сільському господарстві. Відомі дискові дозатори здійснюють подачу матеріалу завдяки обертальному руху [1] або крутильним коливанням [2, 3] робочого органу у вигляді диска (тарілки). Ефективність дії таких пристроїв залежить від режиму роботи, їх конструктивних параметрів та властивостей дозуючого матеріалу. Найбільш близьким за технічною суттю є вібраційний дисковий дозатор [3], у якому дисковий робочий орган з'єднаний з бункером пружним стрижнем і здійснює крутильні коливання завдяки електромагнітному приводу. Недоліком даного дозатора є те, що у зв'язку з особливостями фізико-механічних властивостей порошкових дрібнодисперсних матеріалів та з постійним контактуванням частинок з поверхнею робочого органу може бути причиною ущільнення та налипання їх на ньому і зниження ефективності робочого процесу. В основу корисної моделі поставлена задача створити вібраційний дисковий дозатор для сипких матеріалів, який би забезпечив кращі умови руху частинок порошкового матеріалу по поверхні диска. Поставлена задача вирішується тим, що у вібраційному дисковому дозаторі для сипких матеріалів, який містить дисковий робочий орган, пружний стрижень, корпус бункера, пружні опорні елементи та електромагнітний привід, згідно з корисною моделлю, дисковий робочий орган дозатора з жорстким стрижнем з'єднаний через плоскі пружні елементи з проміжною масою і центральним електромагнітним приводом вертикальних коливань на ній, яка, в свою чергу, з'єднана пружними стрижнями з бункером та тангенціальним електромагнітним приводом, закріпленими на пружних опорних елементах. Така конструкція вібраційного дискового дозатора дає можливість робочому органу одержати незалежні крутильні та вертикальні коливання в режимі, близькому до резонансного, і забезпечити як безвідривний, так і відривний режими переміщення частинок матеріалу по його поверхні. Корисна модель пояснюється принциповою схемою вібраційного дискового дозатора. Дозатор містить диск 1 з жорстким стрижнем 2 і плоскі пружні елементи 3, проміжну масу у вигляді диска 4, з'єднаного з бункером 5 пружними стрижнями 6, пружні опорні елементи 7 та електромагнітні приводи 8 і 9. Працює дозатор таким чином. Сипкий матеріал, що дозується, засипають через завантажувальний отвір в бункер 5 з телескопічним регулювальним циліндром на диск 1 робочого органу. Завдяки електромагнітному приводу 9 і пружним елементам 6 бункеру дозатора надаються крутильні коливання, а за допомогою центрального електромагнітного приводу 8 і плоских пружин 3 диск здійснює додаткові вертикальні коливання. В результаті такого режиму роботи та налаштування дозатора частинка матеріалу може одержати як відривний, так і безвідривний рух, траєкторія якого залежить від амплітуди і виду коливань робочого органу. Таким чином, запропонований вібраційний дисковий дозатор надає можливість підвищити ефективність робочого процесу дозування порошкових дрібнодисперсних матеріалів. Джерела інформації: 1. Зенков Р.Л. Машины непрерывного транспорта / Р.Л. Зенков, И.И. Ивашков, Л.Н. Колобов - М: Машиностроение. - 1980. – 304 с. 2. Вібраційний дисковий дозатор сипучих матеріалів. Деклараційний патент на корисну модель України № 3957, МПК А01K5/02, 15.12.2004, бюл. № 12, 2004 р., Сиротюк В.М., Хімка С.М., Сиротюк С.В. 3. Вібраційний дисковий дозатор сипких матеріалів. Патент на корисну модель України № 44992, МПК А01K5/00, бюл. № 20, 2009 р., Коруняк П.С., Полішко О.А., Степований В.М. u200904092, 26.10.2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вібраційний дисковий дозатор для сипких матеріалів, який містить дисковий робочий орган, пружний стрижень, корпус бункера, пружні опорні елементи та електромагнітний привід, який відрізняється тим, що дисковий робочий орган дозатора з жорстким стрижнем з'єднаний через плоскі пружні елементи з проміжною масою і центральним електромагнітним приводом вертикальних коливань на ній, яка, в свою чергу, з'єднана пружними стрижнями з бункером та тангенціальним електромагнітним приводом, закріпленими на пружних опорних елементах. 1 UA 109054 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
