Водний атракціон

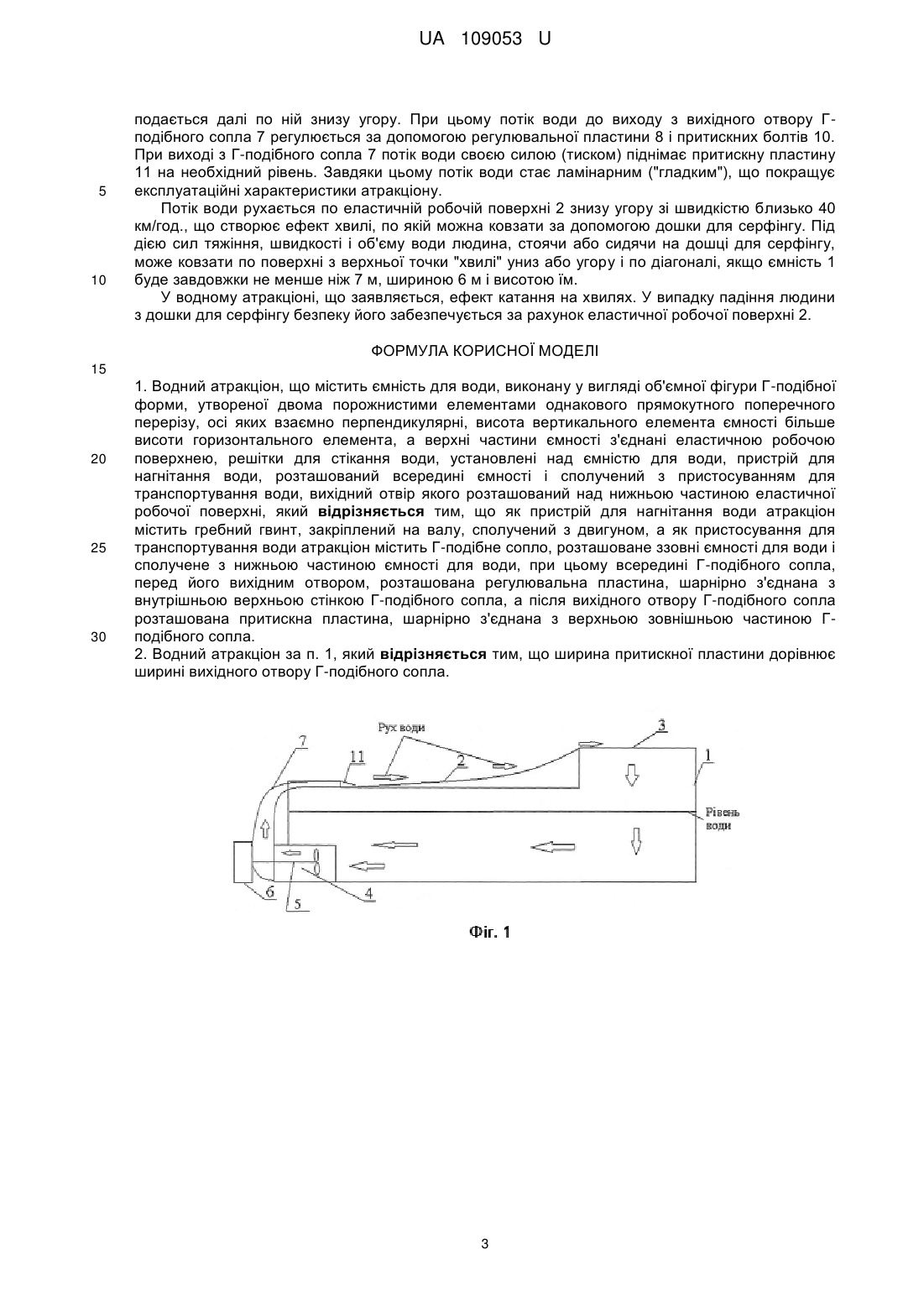

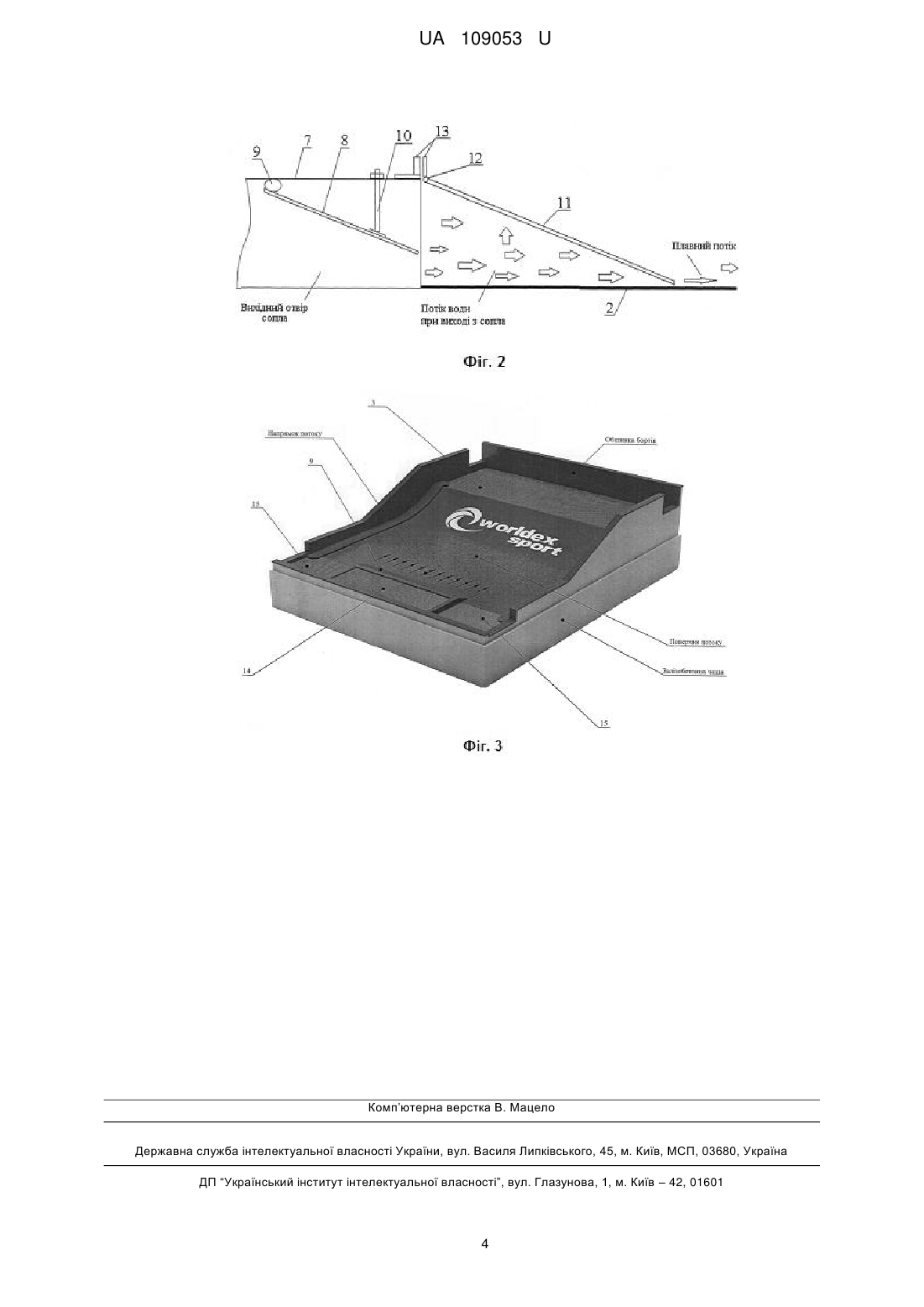

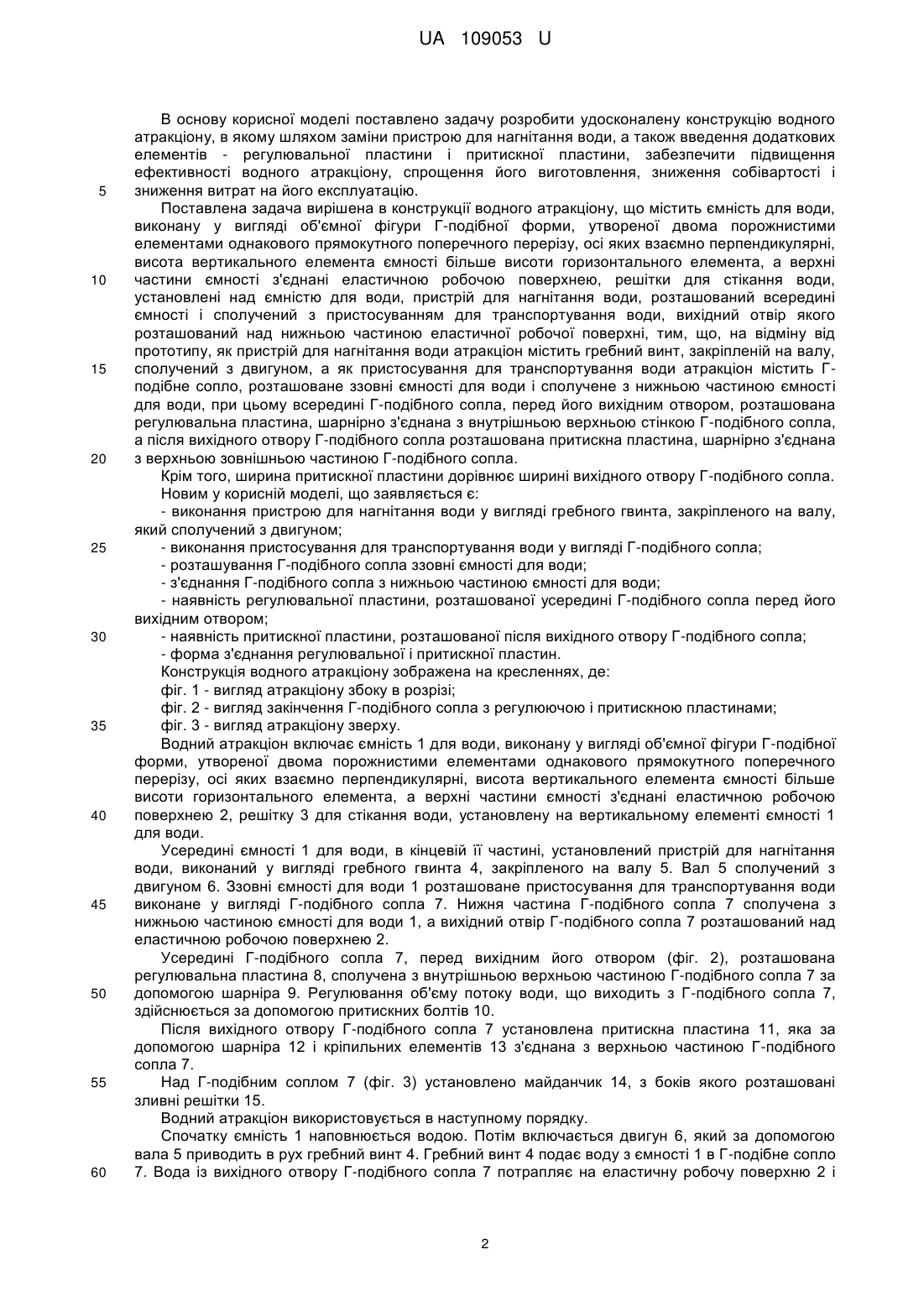

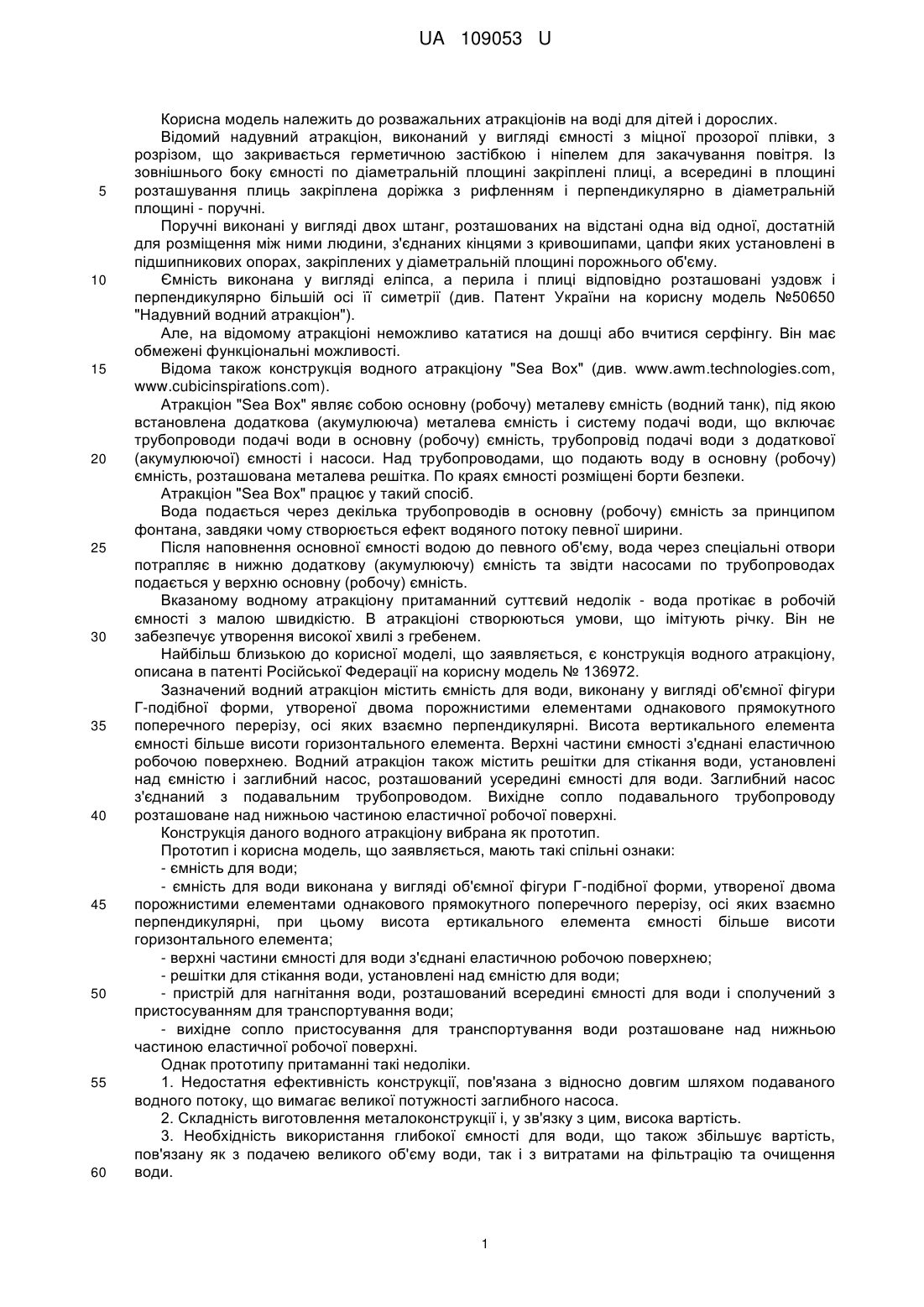

Реферат: Водний атракціон містить ємність для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні. Висота вертикального елемента ємності більше висоти горизонтального елемента. Верхні частини ємності з'єднані еластичною робочою поверхнею, решітки для стікання води, установлені над ємністю для води, пристрій для нагнітання води, розташований всередині ємності і сполучений з пристосуванням для транспортування води, вихідний отвір якого розташований над нижньою частиною еластичної робочої поверхні. Як пристрій для нагнітання води атракціон містить гребний гвинт, закріплений на валу, сполучений з двигуном. Як пристосування для транспортування води атракціон містить Г-подібне сопло, розташоване ззовні ємності для води і сполучене з нижньою частиною ємності для води. Всередині Г-подібного сопла, перед його вихідним отвором, розташована регулювальна пластина, шарнірно з'єднана з внутрішньою верхньою стінкою Г-подібного сопла, а після вихідного отвору Г-подібного сопла розташована притискна пластина, шарнірно з'єднана з верхньою зовнішньою частиною Г-подібного сопла. UA 109053 U (12) UA 109053 U UA 109053 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розважальних атракціонів на воді для дітей і дорослих. Відомий надувний атракціон, виконаний у вигляді ємності з міцної прозорої плівки, з розрізом, що закривається герметичною застібкою і ніпелем для закачування повітря. Із зовнішнього боку ємності по діаметральній площині закріплені плиці, а всередині в площині розташування плиць закріплена доріжка з рифленням і перпендикулярно в діаметральній площині - поручні. Поручні виконані у вигляді двох штанг, розташованих на відстані одна від одної, достатній для розміщення між ними людини, з'єднаних кінцями з кривошипами, цапфи яких установлені в підшипникових опорах, закріплених у діаметральній площині порожнього об'єму. Ємність виконана у вигляді еліпса, а перила і плиці відповідно розташовані уздовж і перпендикулярно більшій осі її симетрії (див. Патент України на корисну модель №50650 "Надувний водний атракціон"). Але, на відомому атракціоні неможливо кататися на дошці або вчитися серфінгу. Він має обмежені функціональні можливості. Відома також конструкція водного атракціону "Sea Box" (див. www.awm.technologies.com, www.cubicinspirations.com). Атракціон "Sea Box" являє собою основну (робочу) металеву ємність (водний танк), під якою встановлена додаткова (акумулююча) металева ємність і систему подачі води, що включає трубопроводи подачі води в основну (робочу) ємність, трубопровід подачі води з додаткової (акумулюючої) ємності і насоси. Над трубопроводами, що подають воду в основну (робочу) ємність, розташована металева решітка. По краях ємності розміщені борти безпеки. Атракціон "Sea Box" працює у такий спосіб. Вода подається через декілька трубопроводів в основну (робочу) ємність за принципом фонтана, завдяки чому створюється ефект водяного потоку певної ширини. Після наповнення основної ємності водою до певного об'єму, вода через спеціальні отвори потрапляє в нижню додаткову (акумулюючу) ємність та звідти насосами по трубопроводах подається у верхню основну (робочу) ємність. Вказаному водному атракціону притаманний суттєвий недолік - вода протікає в робочій ємності з малою швидкістю. В атракціоні створюються умови, що імітують річку. Він не забезпечує утворення високої хвилі з гребенем. Найбільш близькою до корисної моделі, що заявляється, є конструкція водного атракціону, описана в патенті Російської Федерації на корисну модель № 136972. Зазначений водний атракціон містить ємність для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні. Висота вертикального елемента ємності більше висоти горизонтального елемента. Верхні частини ємності з'єднані еластичною робочою поверхнею. Водний атракціон також містить решітки для стікання води, установлені над ємністю і заглибний насос, розташований усередині ємності для води. Заглибний насос з'єднаний з подавальним трубопроводом. Вихідне сопло подавального трубопроводу розташоване над нижньою частиною еластичної робочої поверхні. Конструкція даного водного атракціону вибрана як прототип. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - ємність для води; - ємність для води виконана у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, при цьому висота ертикального елемента ємності більше висоти горизонтального елемента; - верхні частини ємності для води з'єднані еластичною робочою поверхнею; - решітки для стікання води, установлені над ємністю для води; - пристрій для нагнітання води, розташований всередині ємності для води і сполучений з пристосуванням для транспортування води; - вихідне сопло пристосування для транспортування води розташоване над нижньою частиною еластичної робочої поверхні. Однак прототипу притаманні такі недоліки. 1. Недостатня ефективність конструкції, пов'язана з відносно довгим шляхом подаваного водного потоку, що вимагає великої потужності заглибного насоса. 2. Складність виготовлення металоконструкції і, у зв'язку з цим, висока вартість. 3. Необхідність використання глибокої ємності для води, що також збільшує вартість, пов'язану як з подачею великого об'єму води, так і з витратами на фільтрацію та очищення води. 1 UA 109053 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлено задачу розробити удосконалену конструкцію водного атракціону, в якому шляхом заміни пристрою для нагнітання води, а також введення додаткових елементів - регулювальної пластини і притискної пластини, забезпечити підвищення ефективності водного атракціону, спрощення його виготовлення, зниження собівартості і зниження витрат на його експлуатацію. Поставлена задача вирішена в конструкції водного атракціону, що містить ємність для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, висота вертикального елемента ємності більше висоти горизонтального елемента, а верхні частини ємності з'єднані еластичною робочою поверхнею, решітки для стікання води, установлені над ємністю для води, пристрій для нагнітання води, розташований всередині ємності і сполучений з пристосуванням для транспортування води, вихідний отвір якого розташований над нижньою частиною еластичної робочої поверхні, тим, що, на відміну від прототипу, як пристрій для нагнітання води атракціон містить гребний винт, закріпленій на валу, сполучений з двигуном, а як пристосування для транспортування води атракціон містить Гподібне сопло, розташоване ззовні ємності для води і сполучене з нижньою частиною ємності для води, при цьому всередині Г-подібного сопла, перед його вихідним отвором, розташована регулювальна пластина, шарнірно з'єднана з внутрішньою верхньою стінкою Г-подібного сопла, а після вихідного отвору Г-подібного сопла розташована притискна пластина, шарнірно з'єднана з верхньою зовнішньою частиною Г-подібного сопла. Крім того, ширина притискної пластини дорівнює ширині вихідного отвору Г-подібного сопла. Новим у корисній моделі, що заявляється є: - виконання пристрою для нагнітання води у вигляді гребного гвинта, закріпленого на валу, який сполучений з двигуном; - виконання пристосування для транспортування води у вигляді Г-подібного сопла; - розташування Г-подібного сопла ззовні ємності для води; - з'єднання Г-подібного сопла з нижньою частиною ємності для води; - наявність регулювальної пластини, розташованої усередині Г-подібного сопла перед його вихідним отвором; - наявність притискної пластини, розташованої після вихідного отвору Г-подібного сопла; - форма з'єднання регулювальної і притискної пластин. Конструкція водного атракціону зображена на кресленнях, де: фіг. 1 - вигляд атракціону збоку в розрізі; фіг. 2 - вигляд закінчення Г-подібного сопла з регулюючою і притискною пластинами; фіг. 3 - вигляд атракціону зверху. Водний атракціон включає ємність 1 для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, висота вертикального елемента ємності більше висоти горизонтального елемента, а верхні частини ємності з'єднані еластичною робочою поверхнею 2, решітку 3 для стікання води, установлену на вертикальному елементі ємності 1 для води. Усередині ємності 1 для води, в кінцевій її частині, установлений пристрій для нагнітання води, виконаний у вигляді гребного гвинта 4, закріпленого на валу 5. Вал 5 сполучений з двигуном 6. Ззовні ємності для води 1 розташоване пристосування для транспортування води виконане у вигляді Г-подібного сопла 7. Нижня частина Г-подібного сопла 7 сполучена з нижньою частиною ємності для води 1, а вихідний отвір Г-подібного сопла 7 розташований над еластичною робочою поверхнею 2. Усередині Г-подібного сопла 7, перед вихідним його отвором (фіг. 2), розташована регулювальна пластина 8, сполучена з внутрішньою верхньою частиною Г-подібного сопла 7 за допомогою шарніра 9. Регулювання об'єму потоку води, що виходить з Г-подібного сопла 7, здійснюється за допомогою притискних болтів 10. Після вихідного отвору Г-подібного сопла 7 установлена притискна пластина 11, яка за допомогою шарніра 12 і кріпильних елементів 13 з'єднана з верхньою частиною Г-подібного сопла 7. Над Г-подібним соплом 7 (фіг. 3) установлено майданчик 14, з боків якого розташовані зливні решітки 15. Водний атракціон використовується в наступному порядку. Спочатку ємність 1 наповнюється водою. Потім включається двигун 6, який за допомогою вала 5 приводить в рух гребний винт 4. Гребний винт 4 подає воду з ємності 1 в Г-подібне сопло 7. Вода із вихідного отвору Г-подібного сопла 7 потрапляє на еластичну робочу поверхню 2 і 2 UA 109053 U 5 10 подається далі по ній знизу угору. При цьому потік води до виходу з вихідного отвору Гподібного сопла 7 регулюється за допомогою регулювальної пластини 8 і притискних болтів 10. При виході з Г-подібного сопла 7 потік води своєю силою (тиском) піднімає притискну пластину 11 на необхідний рівень. Завдяки цьому потік води стає ламінарним ("гладким"), що покращує експлуатаційні характеристики атракціону. Потік води рухається по еластичній робочій поверхні 2 знизу угору зі швидкістю близько 40 км/год., що створює ефект хвилі, по якій можна ковзати за допомогою дошки для серфінгу. Під дією сил тяжіння, швидкості і об'єму води людина, стоячи або сидячи на дошці для серфінгу, може ковзати по поверхні з верхньої точки "хвилі" униз або угору і по діагоналі, якщо ємність 1 буде завдовжки не менше ніж 7 м, шириною 6 м і висотою їм. У водному атракціоні, що заявляється, ефект катання на хвилях. У випадку падіння людини з дошки для серфінгу безпеку його забезпечується за рахунок еластичної робочої поверхні 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Водний атракціон, що містить ємність для води, виконану у вигляді об'ємної фігури Г-подібної форми, утвореної двома порожнистими елементами однакового прямокутного поперечного перерізу, осі яких взаємно перпендикулярні, висота вертикального елемента ємності більше висоти горизонтального елемента, а верхні частини ємності з'єднані еластичною робочою поверхнею, решітки для стікання води, установлені над ємністю для води, пристрій для нагнітання води, розташований всередині ємності і сполучений з пристосуванням для транспортування води, вихідний отвір якого розташований над нижньою частиною еластичної робочої поверхні, який відрізняється тим, що як пристрій для нагнітання води атракціон містить гребний гвинт, закріплений на валу, сполучений з двигуном, а як пристосування для транспортування води атракціон містить Г-подібне сопло, розташоване ззовні ємності для води і сполучене з нижньою частиною ємності для води, при цьому всередині Г-подібного сопла, перед його вихідним отвором, розташована регулювальна пластина, шарнірно з'єднана з внутрішньою верхньою стінкою Г-подібного сопла, а після вихідного отвору Г-подібного сопла розташована притискна пластина, шарнірно з'єднана з верхньою зовнішньою частиною Гподібного сопла. 2. Водний атракціон за п. 1, який відрізняється тим, що ширина притискної пластини дорівнює ширині вихідного отвору Г-подібного сопла. 3 UA 109053 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
