Пристрій для дозування сипких гігроскопічних продуктів

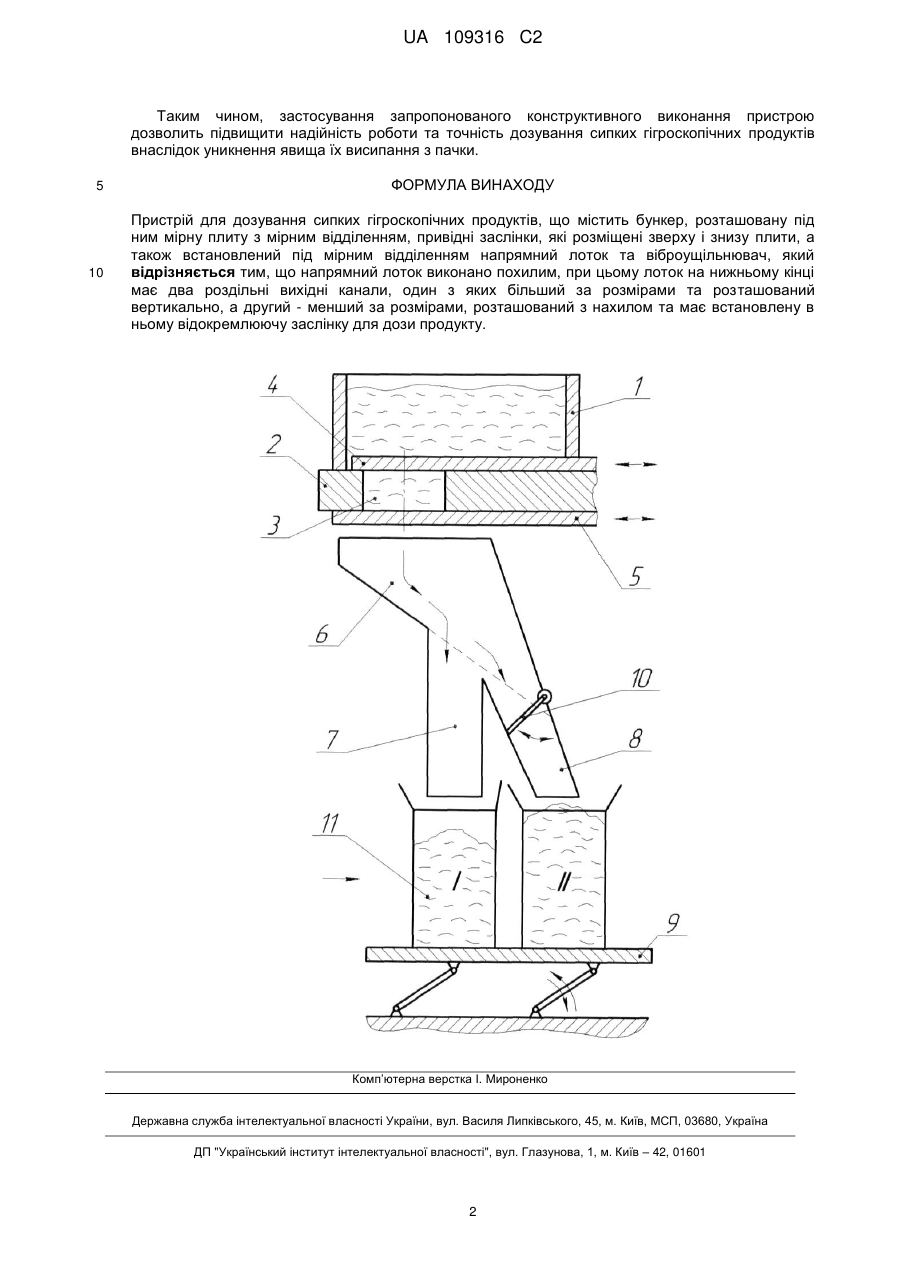

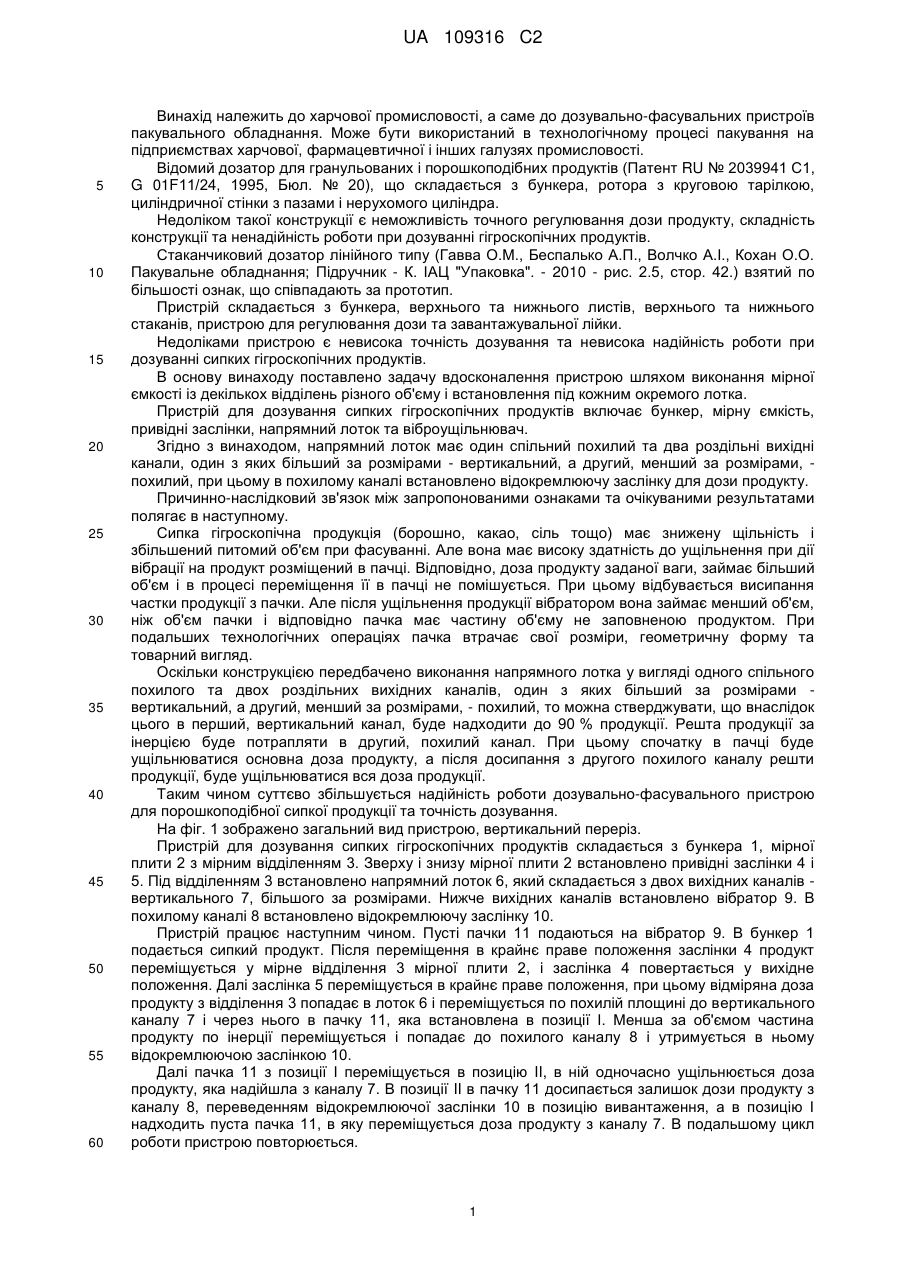

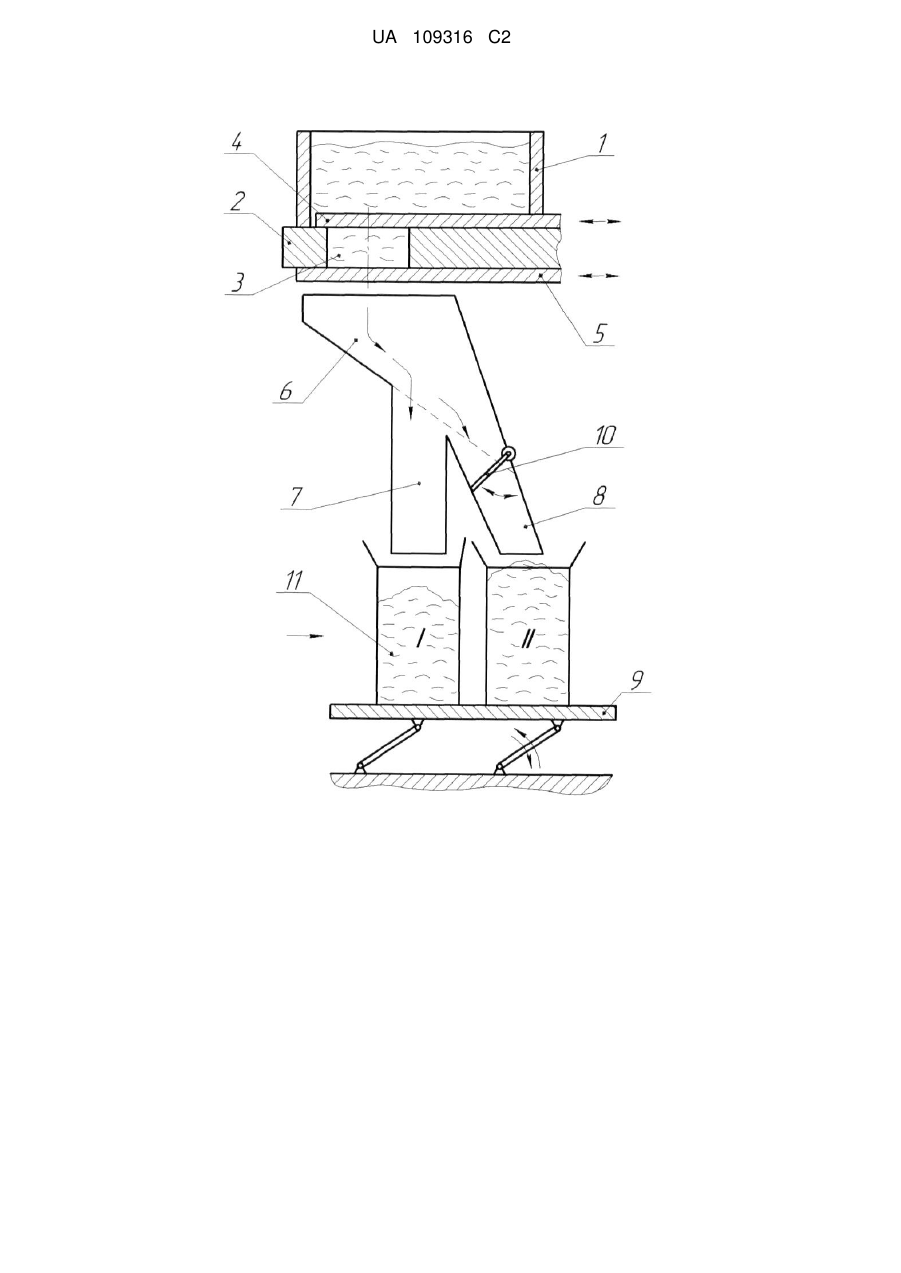

Реферат: Винахід належить до харчової промисловості, а саме до дозувально-фасувальних пристроїв пакувального обладнання. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, розташовану під ним мірну плиту з мірним відділенням, привідні заслінки, які розміщені зверху і знизу плити, а також встановлений під мірним відділенням напрямний лоток та віброущільнювач. Напрямний лоток виконано похилим, при цьому лоток на нижньому кінці має два роздільні вихідні канали, один з яких більший за розмірами та розташований вертикально, а другий - менший за розмірами, розташований з нахилом та має встановлену в ньому відокремлюючу заслінку для дози продукту. Таке конструктивне виконання пристрою дозволяє підвищити надійність роботи та точність дозування сипкої продукції внаслідок уникнення явища їх висипання з пачки. UA 109316 C2 (12) UA 109316 C2 UA 109316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до харчової промисловості, а саме до дозувально-фасувальних пристроїв пакувального обладнання. Може бути використаний в технологічному процесі пакування на підприємствах харчової, фармацевтичної і інших галузях промисловості. Відомий дозатор для гранульованих і порошкоподібних продуктів (Патент RU № 2039941 С1, G 01F11/24, 1995, Бюл. № 20), що складається з бункера, ротора з круговою тарілкою, циліндричної стінки з пазами і нерухомого циліндра. Недоліком такої конструкції є неможливість точного регулювання дози продукту, складність конструкції та ненадійність роботи при дозуванні гігроскопічних продуктів. Стаканчиковий дозатор лінійного типу (Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К. ІАЦ "Упаковка". - 2010 - рис. 2.5, стор. 42.) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з бункера, верхнього та нижнього листів, верхнього та нижнього стаканів, пристрою для регулювання дози та завантажувальної лійки. Недоліками пристрою є невисока точність дозування та невисока надійність роботи при дозуванні сипких гігроскопічних продуктів. В основу винаходу поставлено задачу вдосконалення пристрою шляхом виконання мірної ємкості із декількох відділень різного об'єму і встановлення під кожним окремого лотка. Пристрій для дозування сипких гігроскопічних продуктів включає бункер, мірну ємкість, привідні заслінки, напрямний лоток та віброущільнювач. Згідно з винаходом, напрямний лоток має один спільний похилий та два роздільні вихідні канали, один з яких більший за розмірами - вертикальний, а другий, менший за розмірами, похилий, при цьому в похилому каналі встановлено відокремлюючу заслінку для дози продукту. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Сипка гігроскопічна продукція (борошно, какао, сіль тощо) має знижену щільність і збільшений питомий об'єм при фасуванні. Але вона має високу здатність до ущільнення при дії вібрації на продукт розміщений в пачці. Відповідно, доза продукту заданої ваги, займає більший об'єм і в процесі переміщення її в пачці не помішується. При цьому відбувається висипання частки продукції з пачки. Але після ущільнення продукції вібратором вона займає менший об'єм, ніж об'єм пачки і відповідно пачка має частину об'єму не заповненою продуктом. При подальших технологічних операціях пачка втрачає свої розміри, геометричну форму та товарний вигляд. Оскільки конструкцією передбачено виконання напрямного лотка у вигляді одного спільного похилого та двох роздільних вихідних каналів, один з яких більший за розмірами вертикальний, а другий, менший за розмірами, - похилий, то можна стверджувати, що внаслідок цього в перший, вертикальний канал, буде надходити до 90 % продукції. Решта продукції за інерцією буде потрапляти в другий, похилий канал. При цьому спочатку в пачці буде ущільнюватися основна доза продукту, а після досипання з другого похилого каналу решти продукції, буде ущільнюватися вся доза продукції. Таким чином суттєво збільшується надійність роботи дозувально-фасувального пристрою для порошкоподібної сипкої продукції та точність дозування. На фіг. 1 зображено загальний вид пристрою, вертикальний переріз. Пристрій для дозування сипких гігроскопічних продуктів складається з бункера 1, мірної плити 2 з мірним відділенням 3. Зверху і знизу мірної плити 2 встановлено привідні заслінки 4 і 5. Під відділенням 3 встановлено напрямний лоток 6, який складається з двох вихідних каналів вертикального 7, більшого за розмірами. Нижче вихідних каналів встановлено вібратор 9. В похилому каналі 8 встановлено відокремлюючу заслінку 10. Пристрій працює наступним чином. Пусті пачки 11 подаються на вібратор 9. В бункер 1 подається сипкий продукт. Після переміщення в крайнє праве положення заслінки 4 продукт переміщується у мірне відділення 3 мірної плити 2, і заслінка 4 повертається у вихідне положення. Далі заслінка 5 переміщується в крайнє праве положення, при цьому відміряна доза продукту з відділення 3 попадає в лоток 6 і переміщується по похилій площині до вертикального каналу 7 і через нього в пачку 11, яка встановлена в позиції І. Менша за об'ємом частина продукту по інерції переміщується і попадає до похилого каналу 8 і утримується в ньому відокремлюючою заслінкою 10. Далі пачка 11 з позиції І переміщується в позицію II, в ній одночасно ущільнюється доза продукту, яка надійшла з каналу 7. В позиції II в пачку 11 досипається залишок дози продукту з каналу 8, переведенням відокремлюючої заслінки 10 в позицію вивантаження, а в позицію І надходить пуста пачка 11, в яку переміщується доза продукту з каналу 7. В подальшому цикл роботи пристрою повторюється. 1 UA 109316 C2 Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити надійність роботи та точність дозування сипких гігроскопічних продуктів внаслідок уникнення явища їх висипання з пачки. 5 ФОРМУЛА ВИНАХОДУ 10 Пристрій для дозування сипких гігроскопічних продуктів, що містить бункер, розташовану під ним мірну плиту з мірним відділенням, привідні заслінки, які розміщені зверху і знизу плити, а також встановлений під мірним відділенням напрямний лоток та віброущільнювач, який відрізняється тим, що напрямний лоток виконано похилим, при цьому лоток на нижньому кінці має два роздільні вихідні канали, один з яких більший за розмірами та розташований вертикально, а другий - менший за розмірами, розташований з нахилом та має встановлену в ньому відокремлюючу заслінку для дози продукту. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
