Пристрій для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин “пер-ро”

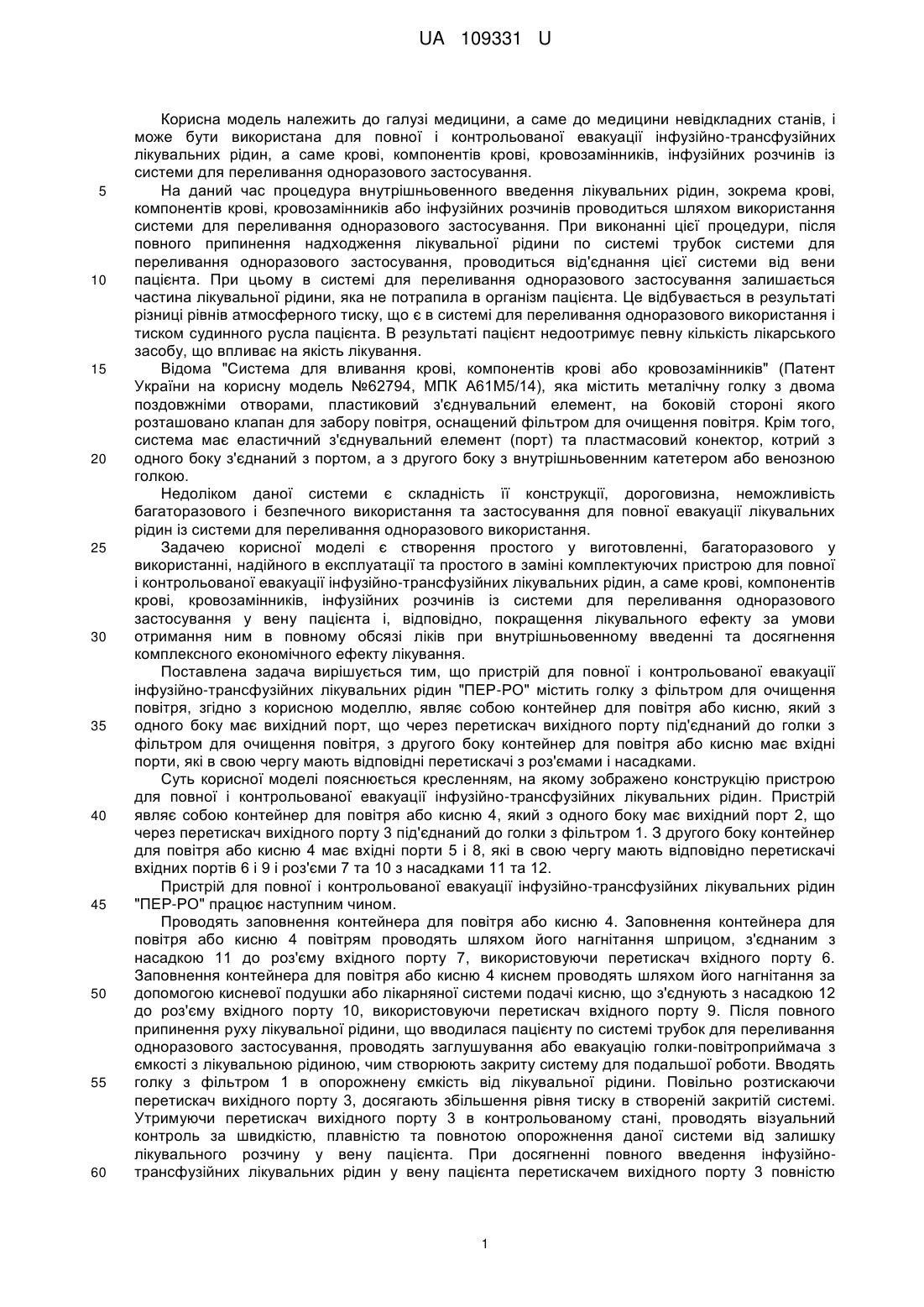

Реферат: UA 109331 U UA 109331 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до медицини невідкладних станів, і може бути використана для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин, а саме крові, компонентів крові, кровозамінників, інфузійних розчинів із системи для переливання одноразового застосування. На даний час процедура внутрішньовенного введення лікувальних рідин, зокрема крові, компонентів крові, кровозамінників або інфузійних розчинів проводиться шляхом використання системи для переливання одноразового застосування. При виконанні цієї процедури, після повного припинення надходження лікувальної рідини по системі трубок системи для переливання одноразового застосування, проводиться від'єднання цієї системи від вени пацієнта. При цьому в системі для переливання одноразового застосування залишається частина лікувальної рідини, яка не потрапила в організм пацієнта. Це відбувається в результаті різниці рівнів атмосферного тиску, що є в системі для переливання одноразового використання і тиском судинного русла пацієнта. В результаті пацієнт недоотримує певну кількість лікарського засобу, що впливає на якість лікування. Відома "Система для вливання крові, компонентів крові або кровозамінників" (Патент України на корисну модель №62794, МПК А61М5/14), яка містить металічну голку з двома поздовжніми отворами, пластиковий з'єднувальний елемент, на боковій стороні якого розташовано клапан для забору повітря, оснащений фільтром для очищення повітря. Крім того, система має еластичний з'єднувальний елемент (порт) та пластмасовий конектор, котрий з одного боку з'єднаний з портом, а з другого боку з внутрішньовенним катетером або венозною голкою. Недоліком даної системи є складність її конструкції, дороговизна, неможливість багаторазового і безпечного використання та застосування для повної евакуації лікувальних рідин із системи для переливання одноразового використання. Задачею корисної моделі є створення простого у виготовленні, багаторазового у використанні, надійного в експлуатації та простого в заміні комплектуючих пристрою для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин, а саме крові, компонентів крові, кровозамінників, інфузійних розчинів із системи для переливання одноразового застосування у вену пацієнта і, відповідно, покращення лікувального ефекту за умови отримання ним в повному обсязі ліків при внутрішньовенному введенні та досягнення комплексного економічного ефекту лікування. Поставлена задача вирішується тим, що пристрій для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин "ПЕР-РО" містить голку з фільтром для очищення повітря, згідно з корисною моделлю, являє собою контейнер для повітря або кисню, який з одного боку має вихідний порт, що через перетискач вихідного порту під'єднаний до голки з фільтром для очищення повітря, з другого боку контейнер для повітря або кисню має вхідні порти, які в свою чергу мають відповідні перетискачі з роз'ємами і насадками. Суть корисної моделі пояснюється кресленням, на якому зображено конструкцію пристрою для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин. Пристрій являє собою контейнер для повітря або кисню 4, який з одного боку має вихідний порт 2, що через перетискач вихідного порту 3 під'єднаний до голки з фільтром 1. З другого боку контейнер для повітря або кисню 4 має вхідні порти 5 і 8, які в свою чергу мають відповідно перетискачі вхідних портів 6 і 9 і роз'єми 7 та 10 з насадками 11 та 12. Пристрій для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин "ПЕР-РО" працює наступним чином. Проводять заповнення контейнера для повітря або кисню 4. Заповнення контейнера для повітря або кисню 4 повітрям проводять шляхом його нагнітання шприцом, з'єднаним з насадкою 11 до роз'єму вхідного порту 7, використовуючи перетискач вхідного порту 6. Заповнення контейнера для повітря або кисню 4 киснем проводять шляхом його нагнітання за допомогою кисневої подушки або лікарняної системи подачі кисню, що з'єднують з насадкою 12 до роз'єму вхідного порту 10, використовуючи перетискач вхідного порту 9. Після повного припинення руху лікувальної рідини, що вводилася пацієнту по системі трубок для переливання одноразового застосування, проводять заглушування або евакуацію голки-повітроприймача з ємкості з лікувальною рідиною, чим створюють закриту систему для подальшої роботи. Вводять голку з фільтром 1 в опорожнену ємкість від лікувальної рідини. Повільно розтискаючи перетискач вихідного порту 3, досягають збільшення рівня тиску в створеній закритій системі. Утримуючи перетискач вихідного порту 3 в контрольованому стані, проводять візуальний контроль за швидкістю, плавністю та повнотою опорожнення даної системи від залишку лікувального розчину у вену пацієнта. При досягненні повного введення інфузійнотрансфузійних лікувальних рідин у вену пацієнта перетискачем вихідного порту 3 повністю 1 UA 109331 U 5 перекривають вихідний порт 2, чим перекривають доступ повітря або кисню з контейнера для повітря або кисню 4 в створену закриту систему. Таким чином, створений пристрій для повної і контрольованої евакуації інфузійнотрансфузійних лікувальних рідин простий у виготовленні, багаторазовий у використанні, надійний в експлуатації та простий в заміні комплектуючих, в результаті чого покращений лікувальний та комплексний економічний ефекти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для повної і контрольованої евакуації інфузійно-трансфузійних лікувальних рідин, що містить голку з фільтром для очищення повітря, який відрізняється тим, що являє собою контейнер для повітря або кисню, який з одного боку має вихідний порт, що через перетискач вихідного порту під'єднаний до голки з фільтром для очищення повітря, з другого боку контейнер для повітря або кисню має вхідні порти, які в свою чергу мають відповідні перетискачі з роз'ємами і насадками. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
