Спосіб захисту берегів лиманів та заток від руйнування вітровими хвилями і дрейфуючими крижаними полями

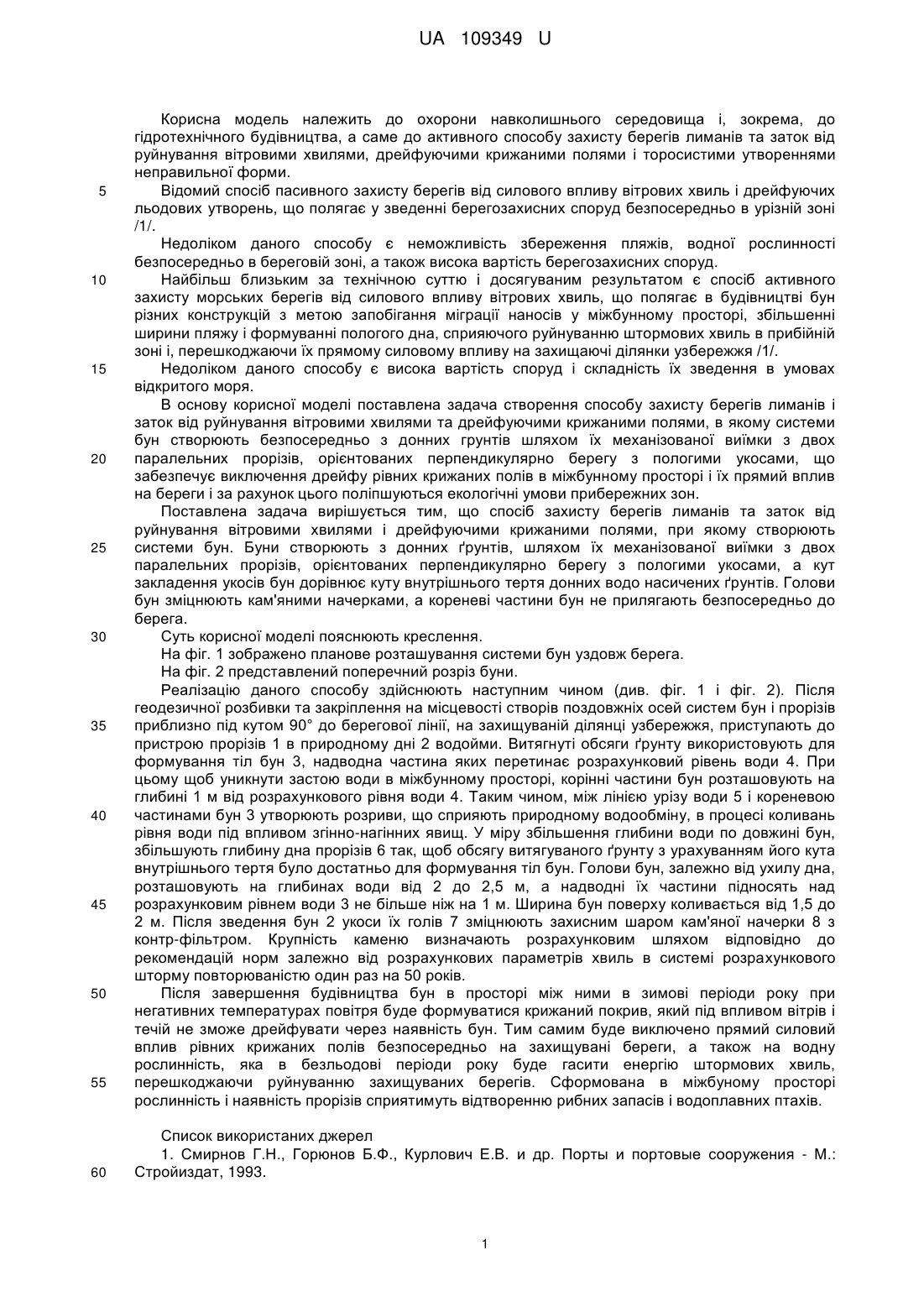

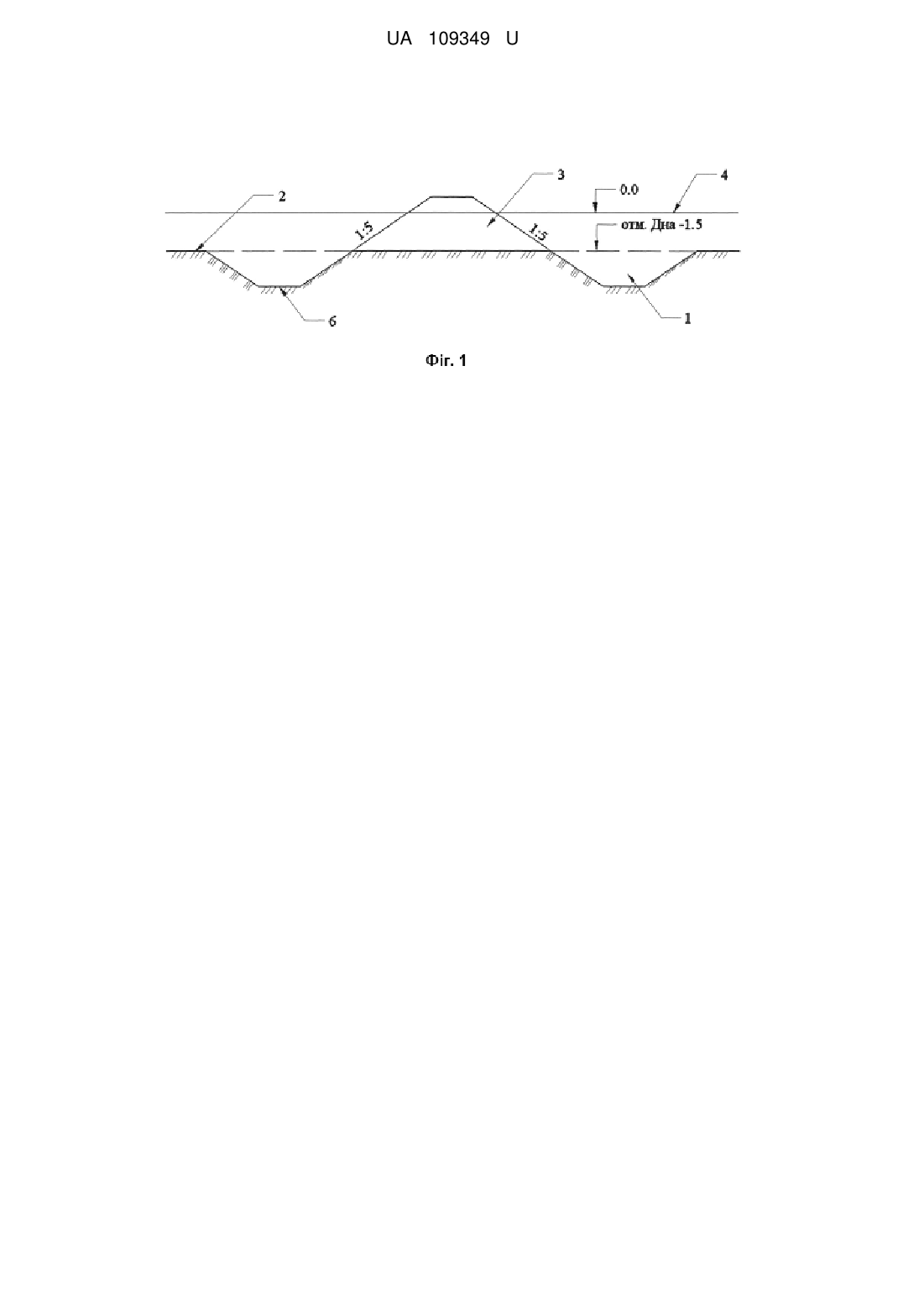

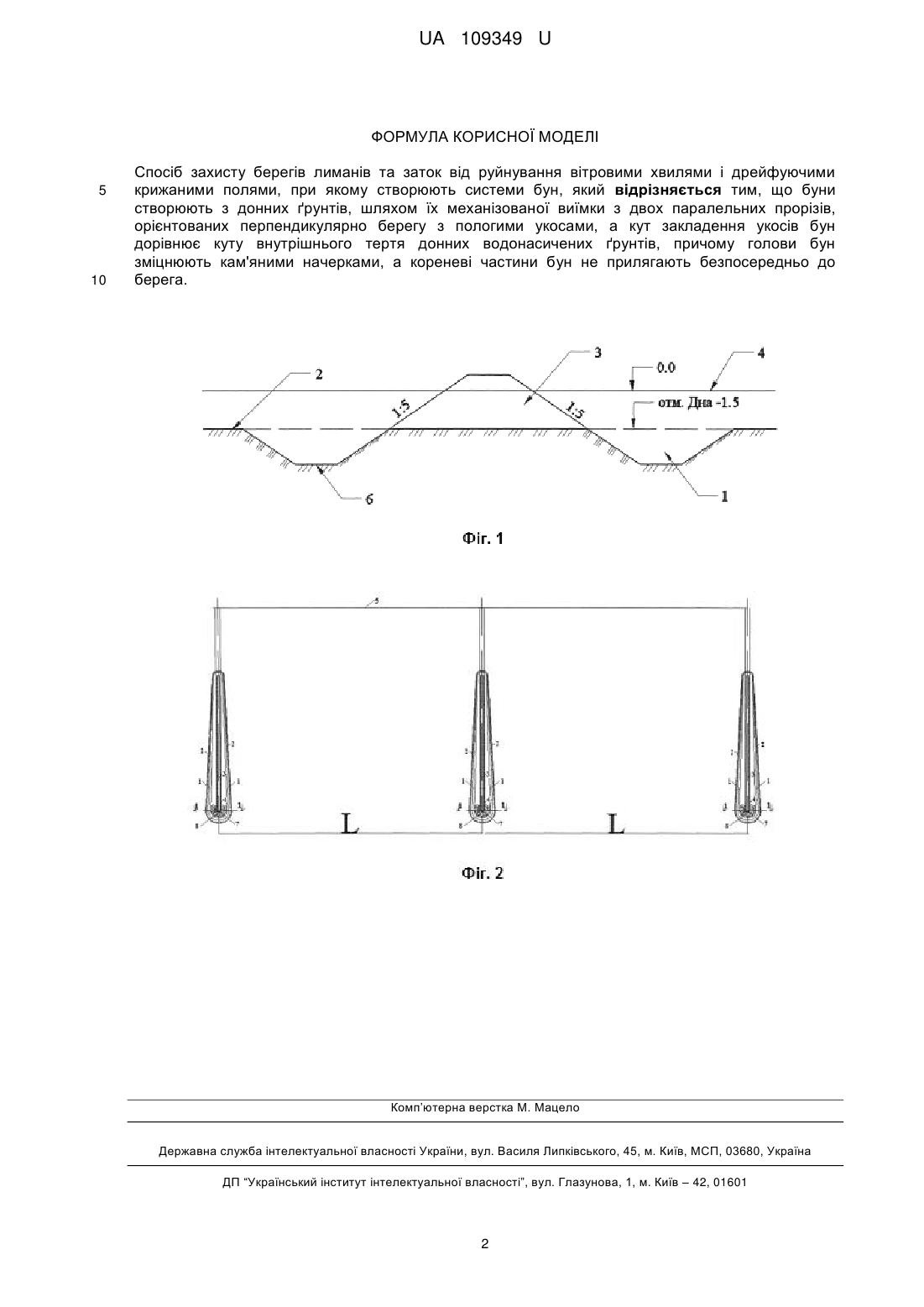

Реферат: Спосіб захисту берегів лиманів та заток від руйнування вітровими хвилями і дрейфуючими крижаними полями, при якому створюють системи бун. Буни створюють з донних ґрунтів, шляхом їх механізованої виїмки з двох паралельних прорізів, орієнтованих перпендикулярно берегу з пологими укосами, а кут закладення укосів бун дорівнює куту внутрішнього тертя донних водонасичених ґрунтів. Голови бун зміцнюють кам'яними начерками, а кореневі частини бун не прилягають безпосередньо до берега. UA 109349 U (54) СПОСІБ ЗАХИСТУ БЕРЕГІВ ЛИМАНІВ ТА ЗАТОК ВІД РУЙНУВАННЯ ВІТРОВИМИ ХВИЛЯМИ І ДРЕЙФУЮЧИМИ КРИЖАНИМИ ПОЛЯМИ UA 109349 U UA 109349 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до охорони навколишнього середовища і, зокрема, до гідротехнічного будівництва, а саме до активного способу захисту берегів лиманів та заток від руйнування вітровими хвилями, дрейфуючими крижаними полями і торосистими утвореннями неправильної форми. Відомий спосіб пасивного захисту берегів від силового впливу вітрових хвиль і дрейфуючих льодових утворень, що полягає у зведенні берегозахисних споруд безпосередньо в урізній зоні /1/. Недоліком даного способу є неможливість збереження пляжів, водної рослинності безпосередньо в береговій зоні, а також висока вартість берегозахисних споруд. Найбільш близьким за технічною суттю і досягуваним результатом є спосіб активного захисту морських берегів від силового впливу вітрових хвиль, що полягає в будівництві бун різних конструкцій з метою запобігання міграції наносів у міжбунному просторі, збільшенні ширини пляжу і формуванні пологого дна, сприяючого руйнуванню штормових хвиль в прибійній зоні і, перешкоджаючи їх прямому силовому впливу на захищаючі ділянки узбережжя /1/. Недоліком даного способу є висока вартість споруд і складність їх зведення в умовах відкритого моря. В основу корисної моделі поставлена задача створення способу захисту берегів лиманів і заток від руйнування вітровими хвилями та дрейфуючими крижаними полями, в якому системи бун створюють безпосередньо з донних грунтів шляхом їх механізованої виїмки з двох паралельних прорізів, орієнтованих перпендикулярно берегу з пологими укосами, що забезпечує виключення дрейфу рівних крижаних полів в міжбунному просторі і їх прямий вплив на береги і за рахунок цього поліпшуються екологічні умови прибережних зон. Поставлена задача вирішується тим, що спосіб захисту берегів лиманів та заток від руйнування вітровими хвилями і дрейфуючими крижаними полями, при якому створюють системи бун. Буни створюють з донних ґрунтів, шляхом їх механізованої виїмки з двох паралельних прорізів, орієнтованих перпендикулярно берегу з пологими укосами, а кут закладення укосів бун дорівнює куту внутрішнього тертя донних водо насичених ґрунтів. Голови бун зміцнюють кам'яними начерками, а кореневі частини бун не прилягають безпосередньо до берега. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено планове розташування системи бун уздовж берега. На фіг. 2 представлений поперечний розріз буни. Реалізацію даного способу здійснюють наступним чином (див. фіг. 1 і фіг. 2). Після геодезичної розбивки та закріплення на місцевості створів поздовжніх осей систем бун і прорізів приблизно під кутом 90° до берегової лінії, на захищуваній ділянці узбережжя, приступають до пристрою прорізів 1 в природному дні 2 водойми. Витягнуті обсяги ґрунту використовують для формування тіл бун 3, надводна частина яких перетинає розрахунковий рівень води 4. При цьому щоб уникнути застою води в міжбунному просторі, корінні частини бун розташовують на глибині 1 м від розрахункового рівня води 4. Таким чином, між лінією урізу води 5 і кореневою частинами бун 3 утворюють розриви, що сприяють природному водообміну, в процесі коливань рівня води під впливом згінно-нагінних явищ. У міру збільшення глибини води по довжині бун, збільшують глибину дна прорізів 6 так, щоб обсягу витягуваного ґрунту з урахуванням його кута внутрішнього тертя було достатньо для формування тіл бун. Голови бун, залежно від ухилу дна, розташовують на глибинах води від 2 до 2,5 м, а надводні їх частини підносять над розрахунковим рівнем води 3 не більше ніж на 1 м. Ширина бун поверху коливається від 1,5 до 2 м. Після зведення бун 2 укоси їх голів 7 зміцнюють захисним шаром кам'яної начерки 8 з контр-фільтром. Крупність каменю визначають розрахунковим шляхом відповідно до рекомендацій норм залежно від розрахункових параметрів хвиль в системі розрахункового шторму повторюваністю один раз на 50 років. Після завершення будівництва бун в просторі між ними в зимові періоди року при негативних температурах повітря буде формуватися крижаний покрив, який під впливом вітрів і течій не зможе дрейфувати через наявність бун. Тим самим буде виключено прямий силовий вплив рівних крижаних полів безпосередньо на захищувані береги, а також на водну рослинність, яка в безльодові періоди року буде гасити енергію штормових хвиль, перешкоджаючи руйнуванню захищуваних берегів. Сформована в міжбуному просторі рослинність і наявність прорізів сприятимуть відтворенню рибних запасів і водоплавних птахів. Список використаних джерел 1. Смирнов Г.Н., Горюнов Б.Ф., Курлович Е.В. и др. Порты и портовые сооружения - М.: Стройиздат, 1993. 1 UA 109349 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб захисту берегів лиманів та заток від руйнування вітровими хвилями і дрейфуючими крижаними полями, при якому створюють системи бун, який відрізняється тим, що буни створюють з донних ґрунтів, шляхом їх механізованої виїмки з двох паралельних прорізів, орієнтованих перпендикулярно берегу з пологими укосами, а кут закладення укосів бун дорівнює куту внутрішнього тертя донних водонасичених ґрунтів, причому голови бун зміцнюють кам'яними начерками, а кореневі частини бун не прилягають безпосередньо до берега. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
