Відцентрова фрикційна муфта

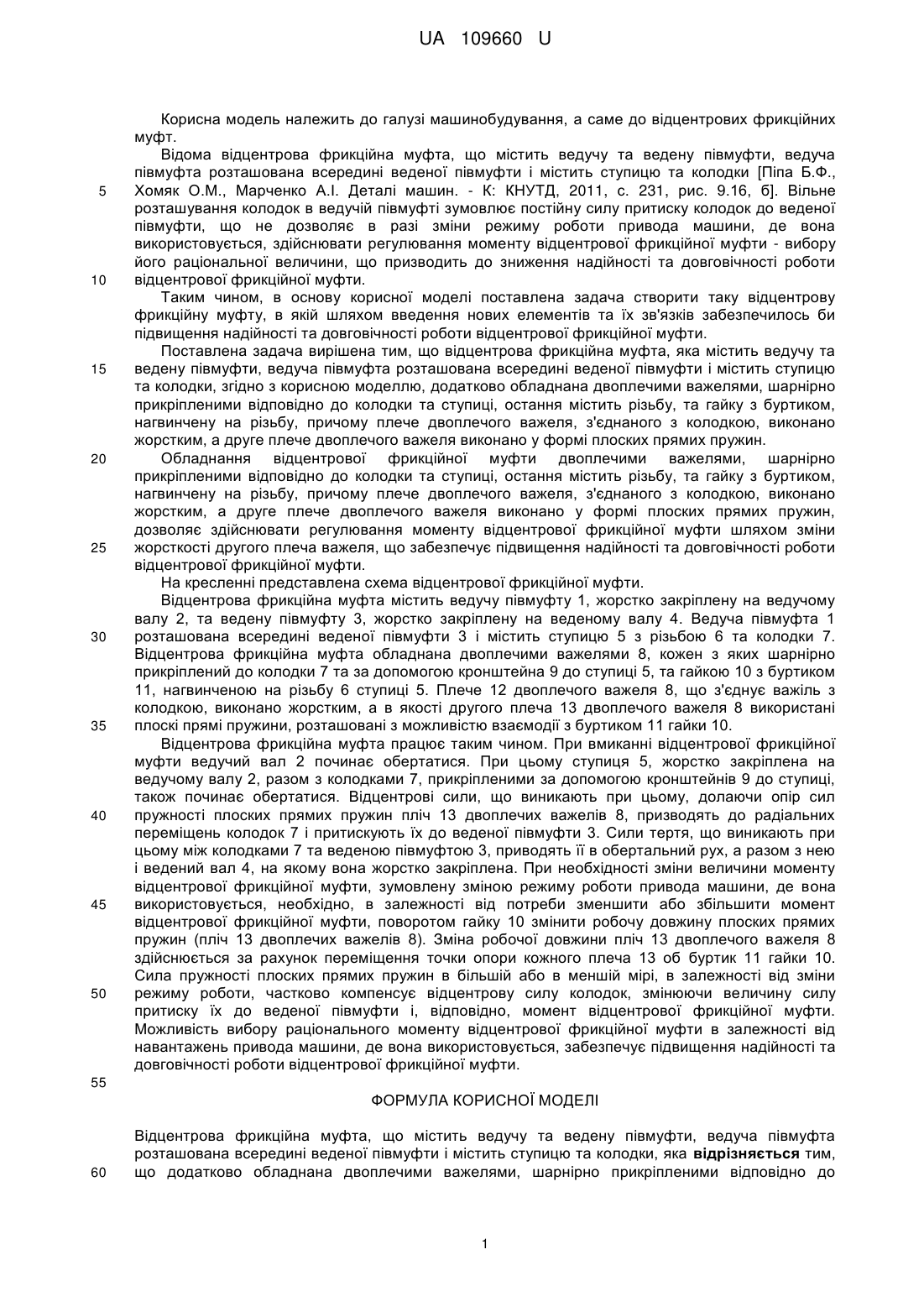

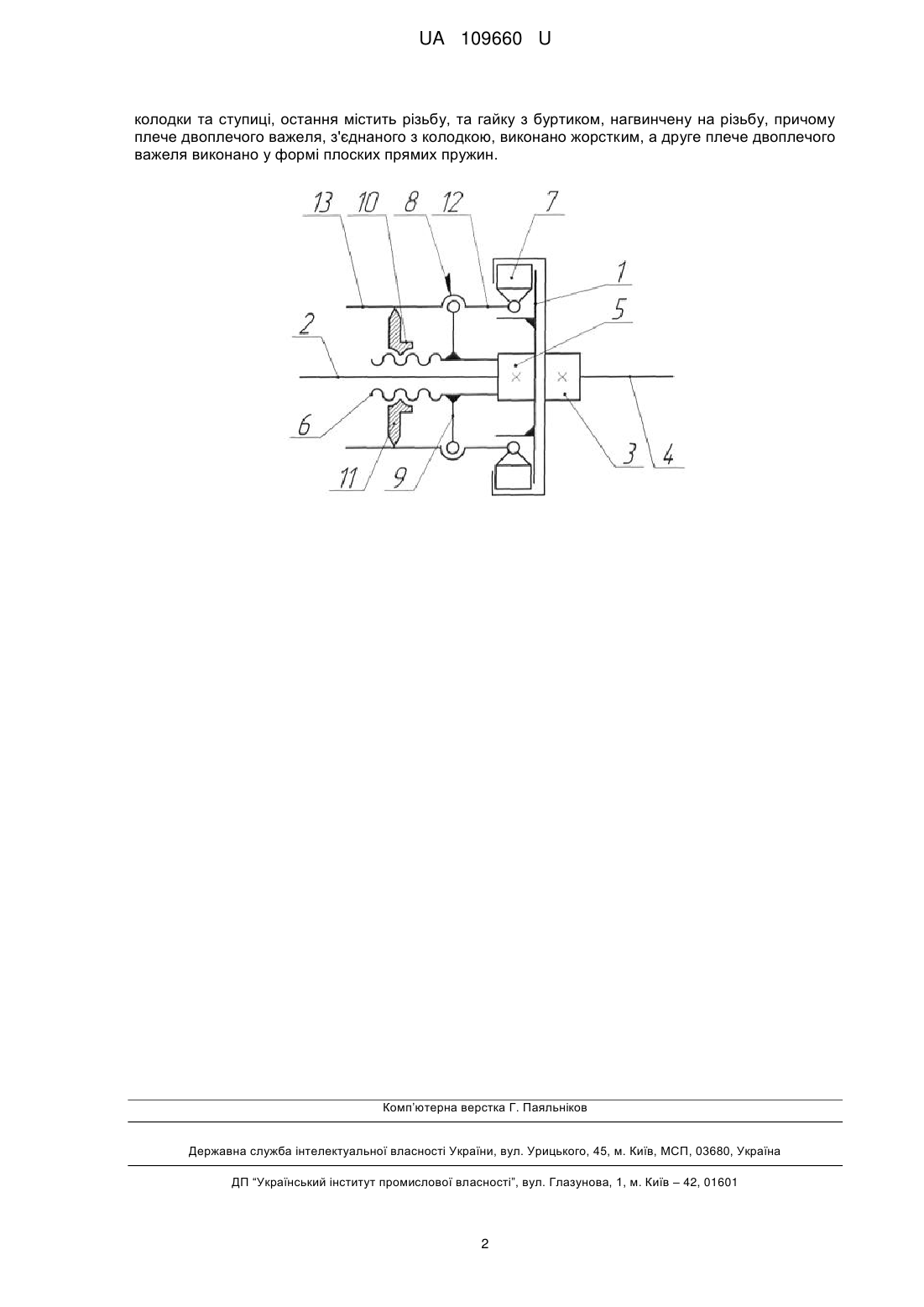

Реферат: Відцентрова фрикційна муфта містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веденої півмуфти і містить ступицю та колодки. Додатково муфта обладнана двоплечими важелями, шарнірно прикріпленими відповідно до колодки та ступиці, остання містить різьбу, та гайку з буртиком, нагвинчену на різьбу. Плече двоплечого важеля, з'єднаного з колодкою, виконано жорстким. Друге плече двоплечого важеля виконано у формі плоских прямих пружин. UA 109660 U (54) ВІДЦЕНТРОВА ФРИКЦІЙНА МУФТА UA 109660 U UA 109660 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до відцентрових фрикційних муфт. Відома відцентрова фрикційна муфта, що містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веденої півмуфти і містить ступицю та колодки [Піпа Б.Ф., Хомяк О.М., Марченко А.І. Деталі машин. - К: КНУТД, 2011, с. 231, рис. 9.16, б]. Вільне розташування колодок в ведучій півмуфті зумовлює постійну силу притиску колодок до веденої півмуфти, що не дозволяє в разі зміни режиму роботи привода машини, де вона використовується, здійснювати регулювання моменту відцентрової фрикційної муфти - вибору його раціональної величини, що призводить до зниження надійності та довговічності роботи відцентрової фрикційної муфти. Таким чином, в основу корисної моделі поставлена задача створити таку відцентрову фрикційну муфту, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення надійності та довговічності роботи відцентрової фрикційної муфти. Поставлена задача вирішена тим, що відцентрова фрикційна муфта, яка містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веденої півмуфти і містить ступицю та колодки, згідно з корисною моделлю, додатково обладнана двоплечими важелями, шарнірно прикріпленими відповідно до колодки та ступиці, остання містить різьбу, та гайку з буртиком, нагвинчену на різьбу, причому плече двоплечого важеля, з'єднаного з колодкою, виконано жорстким, а друге плече двоплечого важеля виконано у формі плоских прямих пружин. Обладнання відцентрової фрикційної муфти двоплечими важелями, шарнірно прикріпленими відповідно до колодки та ступиці, остання містить різьбу, та гайку з буртиком, нагвинчену на різьбу, причому плече двоплечого важеля, з'єднаного з колодкою, виконано жорстким, а друге плече двоплечого важеля виконано у формі плоских прямих пружин, дозволяє здійснювати регулювання моменту відцентрової фрикційної муфти шляхом зміни жорсткості другого плеча важеля, що забезпечує підвищення надійності та довговічності роботи відцентрової фрикційної муфти. На кресленні представлена схема відцентрової фрикційної муфти. Відцентрова фрикційна муфта містить ведучу півмуфту 1, жорстко закріплену на ведучому валу 2, та ведену півмуфту 3, жорстко закріплену на веденому валу 4. Ведуча півмуфта 1 розташована всередині веденої півмуфти 3 і містить ступицю 5 з різьбою 6 та колодки 7. Відцентрова фрикційна муфта обладнана двоплечими важелями 8, кожен з яких шарнірно прикріплений до колодки 7 та за допомогою кронштейна 9 до ступиці 5, та гайкою 10 з буртиком 11, нагвинченою на різьбу 6 ступиці 5. Плече 12 двоплечого важеля 8, що з'єднує важіль з колодкою, виконано жорстким, а в якості другого плеча 13 двоплечого важеля 8 використані плоскі прямі пружини, розташовані з можливістю взаємодії з буртиком 11 гайки 10. Відцентрова фрикційна муфта працює таким чином. При вмиканні відцентрової фрикційної муфти ведучий вал 2 починає обертатися. При цьому ступиця 5, жорстко закріплена на ведучому валу 2, разом з колодками 7, прикріпленими за допомогою кронштейнів 9 до ступиці, також починає обертатися. Відцентрові сили, що виникають при цьому, долаючи опір сил пружності плоских прямих пружин пліч 13 двоплечих важелів 8, призводять до радіальних переміщень колодок 7 і притискують їх до веденої півмуфти 3. Сили тертя, що виникають при цьому між колодками 7 та веденою півмуфтою 3, приводять її в обертальний рух, а разом з нею і ведений вал 4, на якому вона жорстко закріплена. При необхідності зміни величини моменту відцентрової фрикційної муфти, зумовлену зміною режиму роботи привода машини, де вона використовується, необхідно, в залежності від потреби зменшити або збільшити момент відцентрової фрикційної муфти, поворотом гайку 10 змінити робочу довжину плоских прямих пружин (пліч 13 двоплечих важелів 8). Зміна робочої довжини пліч 13 двоплечого важеля 8 здійснюється за рахунок переміщення точки опори кожного плеча 13 об буртик 11 гайки 10. Сила пружності плоских прямих пружин в більшій або в меншій мірі, в залежності від зміни режиму роботи, частково компенсує відцентрову силу колодок, змінюючи величину силу притиску їх до веденої півмуфти і, відповідно, момент відцентрової фрикційної муфти. Можливість вибору раціонального моменту відцентрової фрикційної муфти в залежності від навантажень привода машини, де вона використовується, забезпечує підвищення надійності та довговічності роботи відцентрової фрикційної муфти. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Відцентрова фрикційна муфта, що містить ведучу та ведену півмуфти, ведуча півмуфта розташована всередині веденої півмуфти і містить ступицю та колодки, яка відрізняється тим, що додатково обладнана двоплечими важелями, шарнірно прикріпленими відповідно до 1 UA 109660 U колодки та ступиці, остання містить різьбу, та гайку з буртиком, нагвинчену на різьбу, причому плече двоплечого важеля, з'єднаного з колодкою, виконано жорстким, а друге плече двоплечого важеля виконано у формі плоских прямих пружин. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
