Цівкова передача

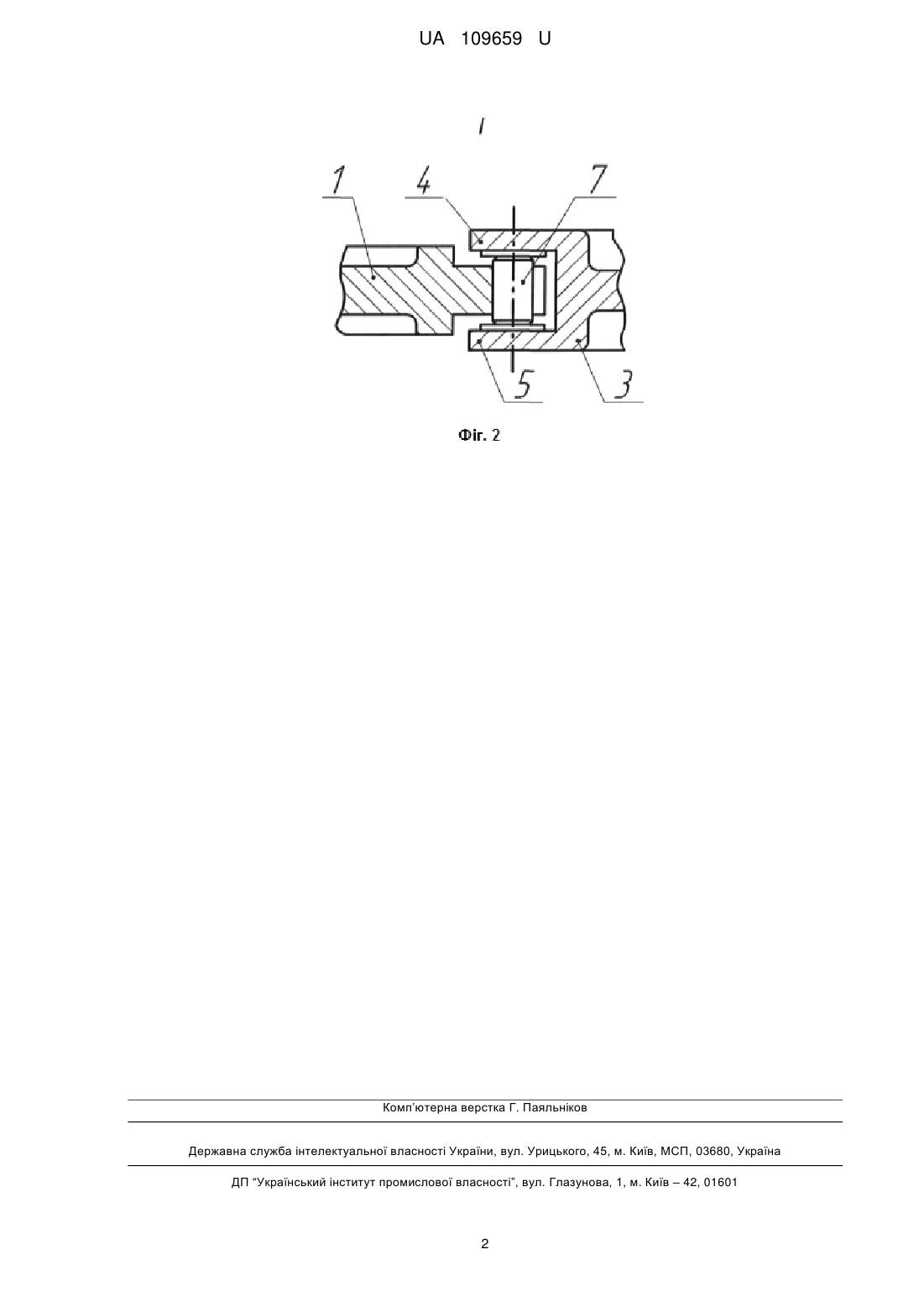

Реферат: Цівкова передача містить кінематично з'єднані між собою зубчасте колесо та цівкове колесо з втулково-роликовим ланцюгом. Крім цього, цівкове колесо виконано гладким та має два фланці, а втулково-роликовий ланцюг виконано однорядним, розташованим між фланцями та з'єднаним з ними. UA 109659 U (54) ЦІВКОВА ПЕРЕДАЧА UA 109659 U UA 109659 U 5 10 15 20 25 Корисна модель належить до загального машинобудування, а саме до цівкової передачі. Відома цівкова передача, що містить кінематично з'єднані між собою зубчасте колесо та цівкове колесо з втулково-роликовим ланцюгом [Пат. України на корисну модель № 75220, МПК: F16H 1/24, 2012 p.]. Наявність двох рядів зубів, розташованих на цівковому колесі, та втулковороликового трирядного ланцюга ускладнює конструкцію цівкової передачі, що призводить до зниження надійності та довговічності її роботи. Таким чином в основу корисної моделі поставлена задача створити таку цівкову передачу, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи цівкової передачі. Поставлена задача вирішена тим, що у цівковій передачі, що містить кінематично з'єднані між собою зубчасте колесо та цівкове колесо з втулково-роликовим ланцюгом, згідно з корисною моделлю, цівкове колесо виконано гладким та має два фланці, а втулково-роликовий ланцюг виконано однорядним, розташованим між фланцями та з'єднаним з ними. Виконання цівкового колеса гладким з двома фланцями та використання однорядного втулково-роликового ланцюга, розташованого між фланцями та з'єднаного з ними, дозволяє спростити конструкцію цівкової передачі, що забезпечує підвищення довговічності її роботи. На Фіг. 1 представлена схема цівкової передачі. На Фіг. 2 показано фрагмент І цівкової передачі. Цівкова передача містить кінематично з'єднані між собою зубчасте колесо 1, роль якого виконує зірочка, встановлене на ведучому валу 2, цівкове колесо 3 з двома фланцями 4, 5, встановлене на веденому валу 6, та однорядний втулково-роликовий ланцюг 7, розташований між фланцями 4, 5 та з'єднаний з ними. Принцип роботи цівкової передачі полягає в наступному. Обертальний рух ведучого вала 2 та зубчастого колеса 1, встановленого на ньому, за допомогою зачеплення зубів зубчастого колеса з втулково-роликовим ланцюгом 7 передається цівковому колесу 3, з'єднаному з втулково-роликовим ланцюгом, та веденому валу 4, на якому воно встановлено. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Цівкова передача, що містить кінематично з'єднані між собою зубчасте колесо та цівкове колесо з втулково-роликовим ланцюгом, яка відрізняється тим, що цівкове колесо виконано гладким та має два фланці, а втулково-роликовий ланцюг виконано однорядним, розташованим між фланцями та з'єднаним з ними. 1 UA 109659 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
