Шпонкове з’єднання

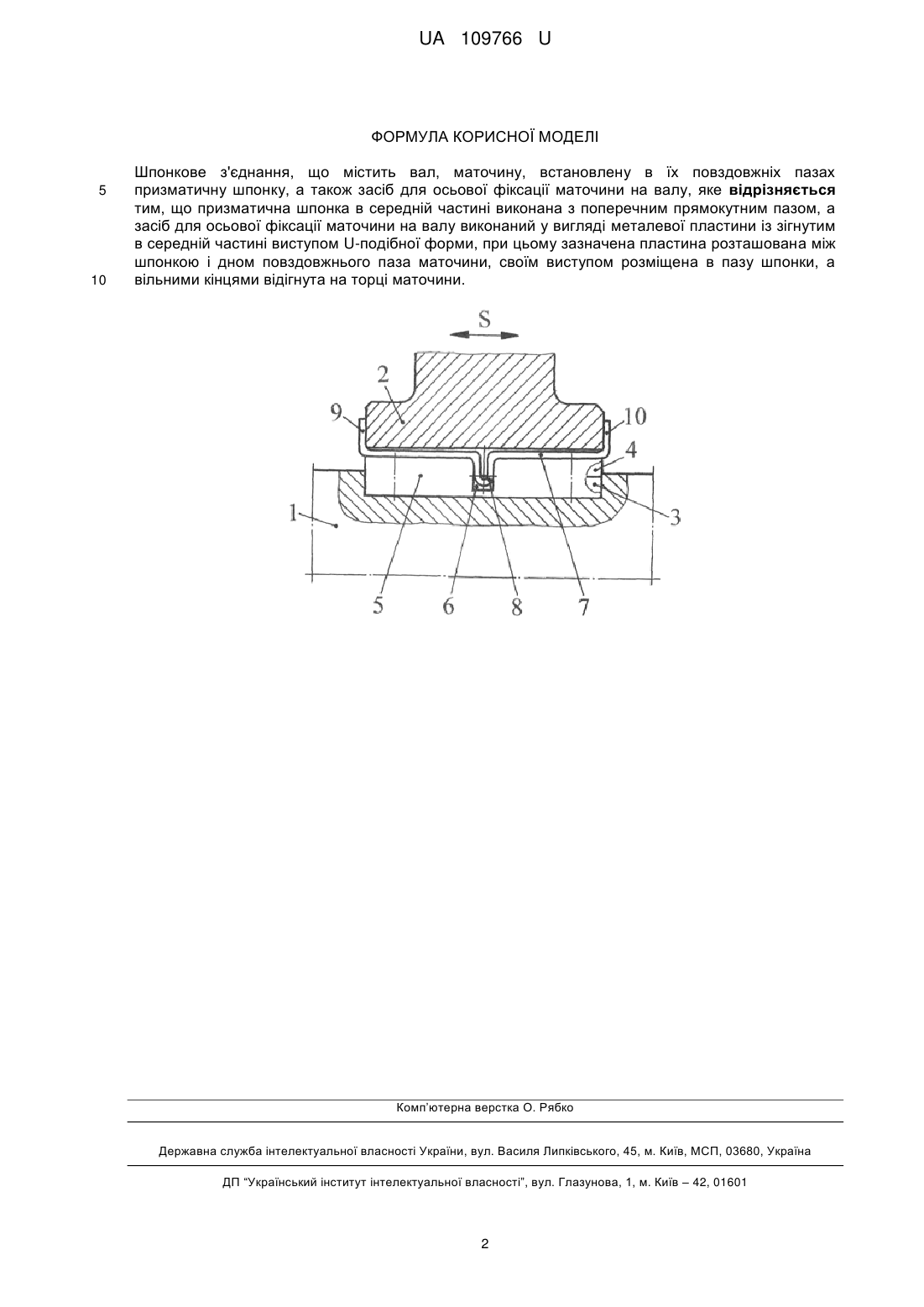

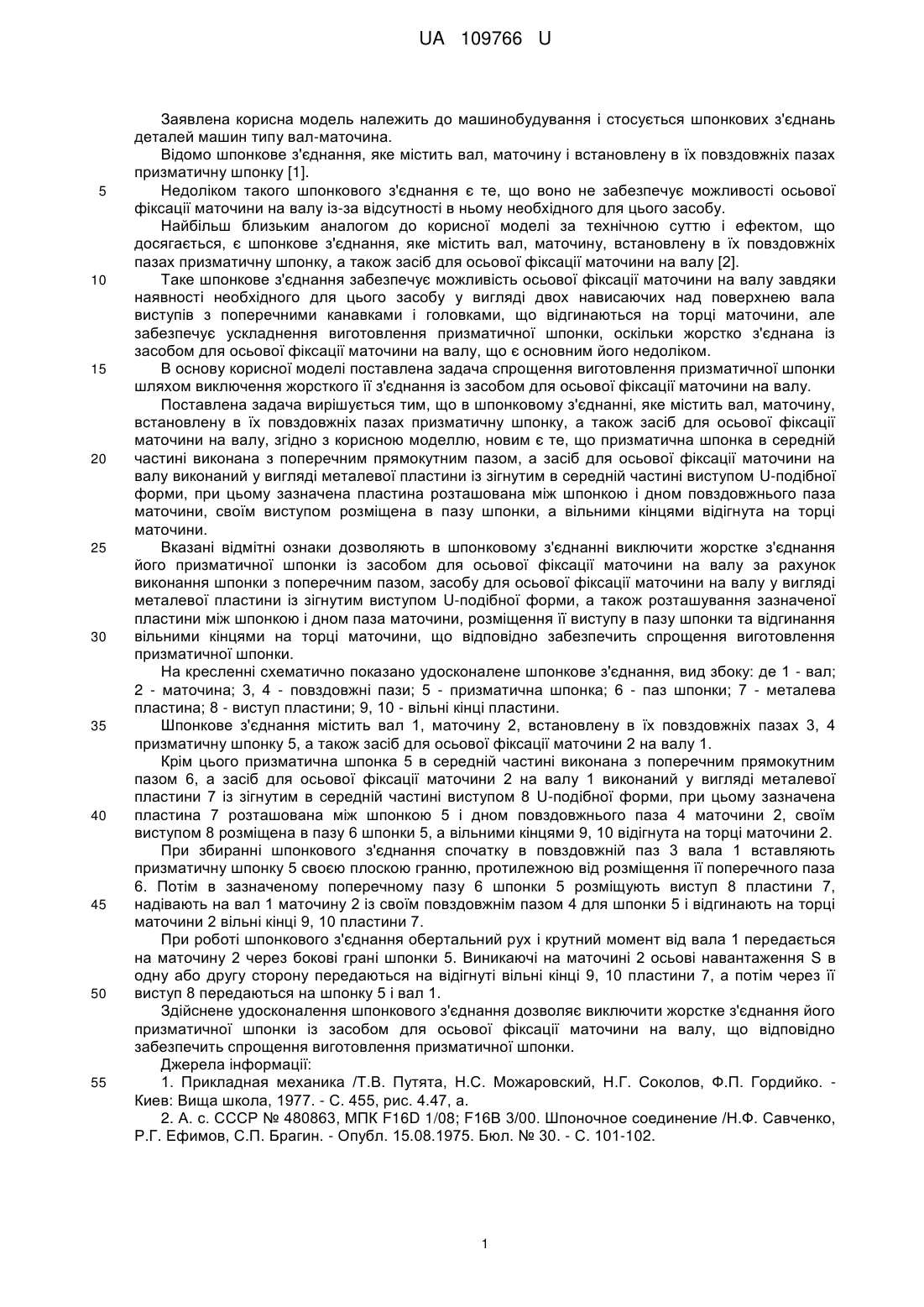

Реферат: Шпонкове з'єднання містить вал, маточину, встановлену в їх повздовжніх пазах призматичну шпонку, а також засіб для осьової фіксації маточини на валу. Призматична шпонка в середній частині виконана з поперечним прямокутним пазом. Засіб для осьової фіксації маточини на валу виконаний у вигляді металевої пластини із зігнутим в середній частині виступом U-подібної форми. Зазначена пластина розташована між шпонкою і дном повздовжнього паза маточини, своїм виступом розміщена в пазу шпонки, а вільними кінцями відігнута на торці маточини. UA 109766 U (54) ШПОНКОВЕ З'ЄДНАННЯ UA 109766 U UA 109766 U 5 10 15 20 25 30 35 40 45 50 55 Заявлена корисна модель належить до машинобудування і стосується шпонкових з'єднань деталей машин типу вал-маточина. Відомо шпонкове з'єднання, яке містить вал, маточину і встановлену в їх повздовжніх пазах призматичну шпонку [1]. Недоліком такого шпонкового з'єднання є те, що воно не забезпечує можливості осьової фіксації маточини на валу із-за відсутності в ньому необхідного для цього засобу. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є шпонкове з'єднання, яке містить вал, маточину, встановлену в їх повздовжніх пазах призматичну шпонку, а також засіб для осьової фіксації маточини на валу [2]. Таке шпонкове з'єднання забезпечує можливість осьової фіксації маточини на валу завдяки наявності необхідного для цього засобу у вигляді двох нависаючих над поверхнею вала виступів з поперечними канавками і головками, що відгинаються на торці маточини, але забезпечує ускладнення виготовлення призматичної шпонки, оскільки жорстко з'єднана із засобом для осьової фіксації маточини на валу, що є основним його недоліком. В основу корисної моделі поставлена задача спрощення виготовлення призматичної шпонки шляхом виключення жорсткого її з'єднання із засобом для осьової фіксації маточини на валу. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке містить вал, маточину, встановлену в їх повздовжніх пазах призматичну шпонку, а також засіб для осьової фіксації маточини на валу, згідно з корисною моделлю, новим є те, що призматична шпонка в середній частині виконана з поперечним прямокутним пазом, а засіб для осьової фіксації маточини на валу виконаний у вигляді металевої пластини із зігнутим в середній частині виступом U-подібної форми, при цьому зазначена пластина розташована між шпонкою і дном повздовжнього паза маточини, своїм виступом розміщена в пазу шпонки, а вільними кінцями відігнута на торці маточини. Вказані відмітні ознаки дозволяють в шпонковому з'єднанні виключити жорстке з'єднання його призматичної шпонки із засобом для осьової фіксації маточини на валу за рахунок виконання шпонки з поперечним пазом, засобу для осьової фіксації маточини на валу у вигляді металевої пластини із зігнутим виступом U-подібної форми, а також розташування зазначеної пластини між шпонкою і дном паза маточини, розміщення її виступу в пазу шпонки та відгинання вільними кінцями на торці маточини, що відповідно забезпечить спрощення виготовлення призматичної шпонки. На кресленні схематично показано удосконалене шпонкове з'єднання, вид збоку: де 1 - вал; 2 - маточина; 3, 4 - повздовжні пази; 5 - призматична шпонка; 6 - паз шпонки; 7 - металева пластина; 8 - виступ пластини; 9, 10 - вільні кінці пластини. Шпонкове з'єднання містить вал 1, маточину 2, встановлену в їх повздовжніх пазах 3, 4 призматичну шпонку 5, а також засіб для осьової фіксації маточини 2 на валу 1. Крім цього призматична шпонка 5 в середній частині виконана з поперечним прямокутним пазом 6, а засіб для осьової фіксації маточини 2 на валу 1 виконаний у вигляді металевої пластини 7 із зігнутим в середній частині виступом 8 U-подібної форми, при цьому зазначена пластина 7 розташована між шпонкою 5 і дном повздовжнього паза 4 маточини 2, своїм виступом 8 розміщена в пазу 6 шпонки 5, а вільними кінцями 9, 10 відігнута на торці маточини 2. При збиранні шпонкового з'єднання спочатку в повздовжній паз 3 вала 1 вставляють призматичну шпонку 5 своєю плоскою гранню, протилежною від розміщення її поперечного паза 6. Потім в зазначеному поперечному пазу 6 шпонки 5 розміщують виступ 8 пластини 7, надівають на вал 1 маточину 2 із своїм повздовжнім пазом 4 для шпонки 5 і відгинають на торці маточини 2 вільні кінці 9, 10 пластини 7. При роботі шпонкового з'єднання обертальний рух і крутний момент від вала 1 передається на маточину 2 через бокові грані шпонки 5. Виникаючі на маточині 2 осьові навантаження S в одну або другу сторону передаються на відігнуті вільні кінці 9, 10 пластини 7, а потім через її виступ 8 передаються на шпонку 5 і вал 1. Здійснене удосконалення шпонкового з'єднання дозволяє виключити жорстке з'єднання його призматичної шпонки із засобом для осьової фіксації маточини на валу, що відповідно забезпечить спрощення виготовлення призматичної шпонки. Джерела інформації: 1. Прикладная механика /Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 455, рис. 4.47, а. 2. А. с. СССР № 480863, МПК F16D 1/08; F16В 3/00. Шпоночное соединение /Н.Ф. Савченко, Р.Г. Ефимов, С.П. Брагин. - Опубл. 15.08.1975. Бюл. № 30. - С. 101-102. 1 UA 109766 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Шпонкове з'єднання, що містить вал, маточину, встановлену в їх повздовжніх пазах призматичну шпонку, а також засіб для осьової фіксації маточини на валу, яке відрізняється тим, що призматична шпонка в середній частині виконана з поперечним прямокутним пазом, а засіб для осьової фіксації маточини на валу виконаний у вигляді металевої пластини із зігнутим в середній частині виступом U-подібної форми, при цьому зазначена пластина розташована між шпонкою і дном повздовжнього паза маточини, своїм виступом розміщена в пазу шпонки, а вільними кінцями відігнута на торці маточини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
