F16D 1/06 — для кріплення деталей на валу або його кінці

Номер патенту: 108010

Опубліковано: 10.03.2015

Автори: Савенков Олег Ігорович, Попова Лариса Олексієвна, Медведовський Олександр Михайлович, Попов Олексій Павлович

МПК: F16D 1/06, F16D 1/00, F16D 3/18 ...

Мітки: муфта, зубчаста

Формула / Реферат:

Зубчаста муфта, що складається із обойми з внутрішніми зубами, та охоплюючої її і кінематично зв'язаної з нею втулки з бочкоподібними зовнішніми зубами, котрі знаходяться між собою в зачепленні, яка відрізняється тим, що внутрішні зуби обойми виконані прямими, а зовнішні зуби втулки виконані зі змінною бочкоподібністю в межах їх довжини, при цьому змінний радіус бочкоподібності

Номер патенту: 80103

Опубліковано: 13.05.2013

Автор: Гузенко Юрій Михайлович

МПК: F16D 1/06

Мітки: з'єднання, шпонкове

Формула / Реферат:

Шпонкове з'єднання, що містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з ввігнутими поверхнями, при цьому гвинти маточини контактують з ними своїми сферичними кінцями, яке відрізняється тим, що ввігнуті поверхні шпонки по всій її довжині утворюють разом одне сегментне заглиблення.

Номер патенту: 77903

Опубліковано: 25.02.2013

Автор: Гузенко Юрій Михайлович

МПК: F16D 1/06

Мітки: шпонкове, з'єднання

Формула / Реферат:

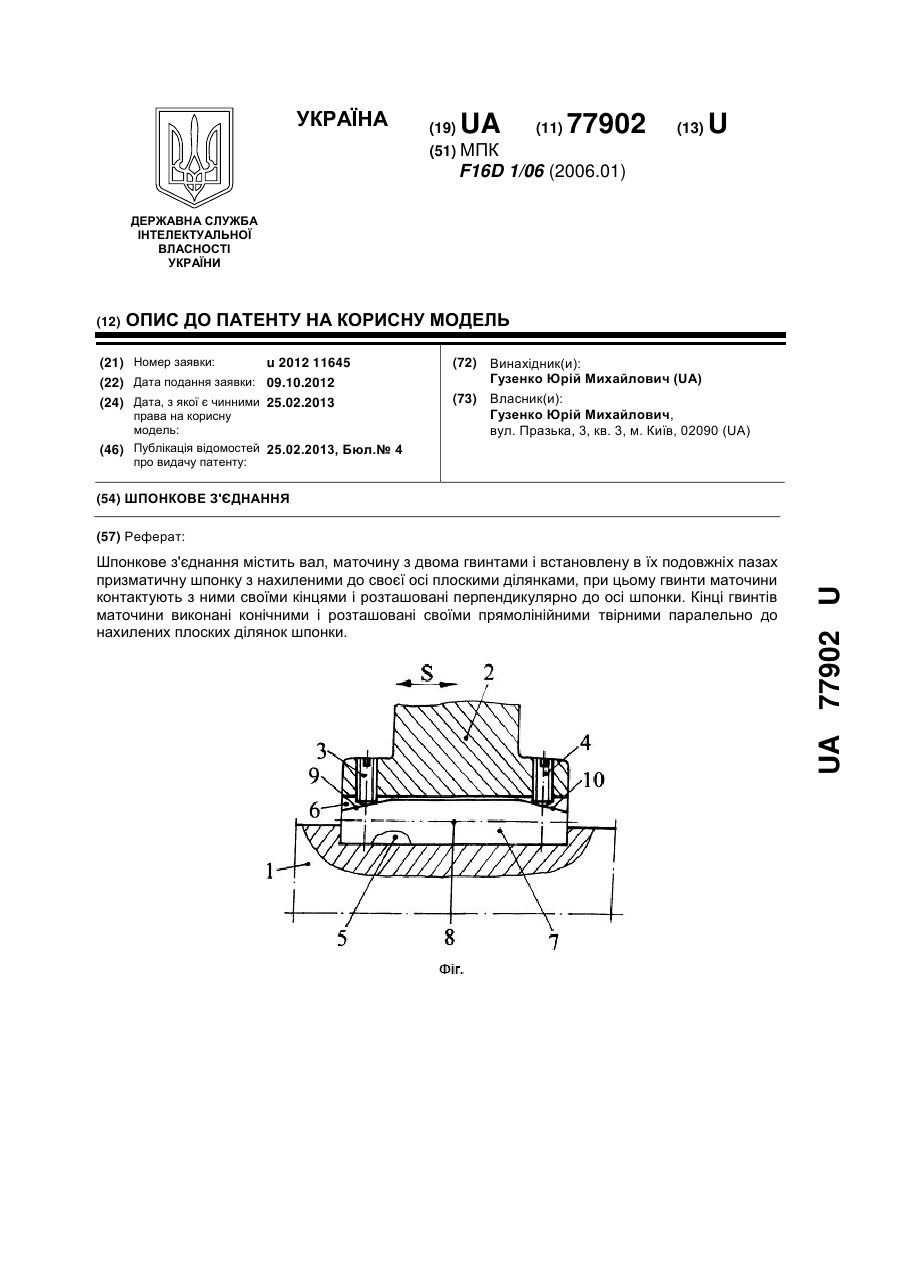

Шпонкове з'єднання, що містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з нахиленими до своєї осі плоскими ділянками, при цьому гвинти маточини контактують з ними своїми кінцями, яке відрізняється тим, що кінці гвинтів маточини виконані плоскими і перпендикулярними до їх осей, при цьому гвинти розташовані перпендикулярно до нахилених плоских ділянок шпонки.

Номер патенту: 77902

Опубліковано: 25.02.2013

Автор: Гузенко Юрій Михайлович

МПК: F16D 1/06

Мітки: з'єднання, шпонкове

Формула / Реферат:

Шпонкове з'єднання, що містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з нахиленими до своєї осі плоскими ділянками, при цьому гвинти маточини контактують з ними своїми кінцями і розташовані перпендикулярно до осі шпонки, яке відрізняється тим, що кінці гвинтів маточини виконані конічними і розташовані своїми прямолінійними твірними паралельно до нахилених плоских ділянок шпонки.

Номер патенту: 77823

Опубліковано: 25.02.2013

Автори: Умєров Ервін Джеватович, Хабрат Микола Іванович

МПК: F16D 1/06

Мітки: безшпонкове, з'єднання

Формула / Реферат:

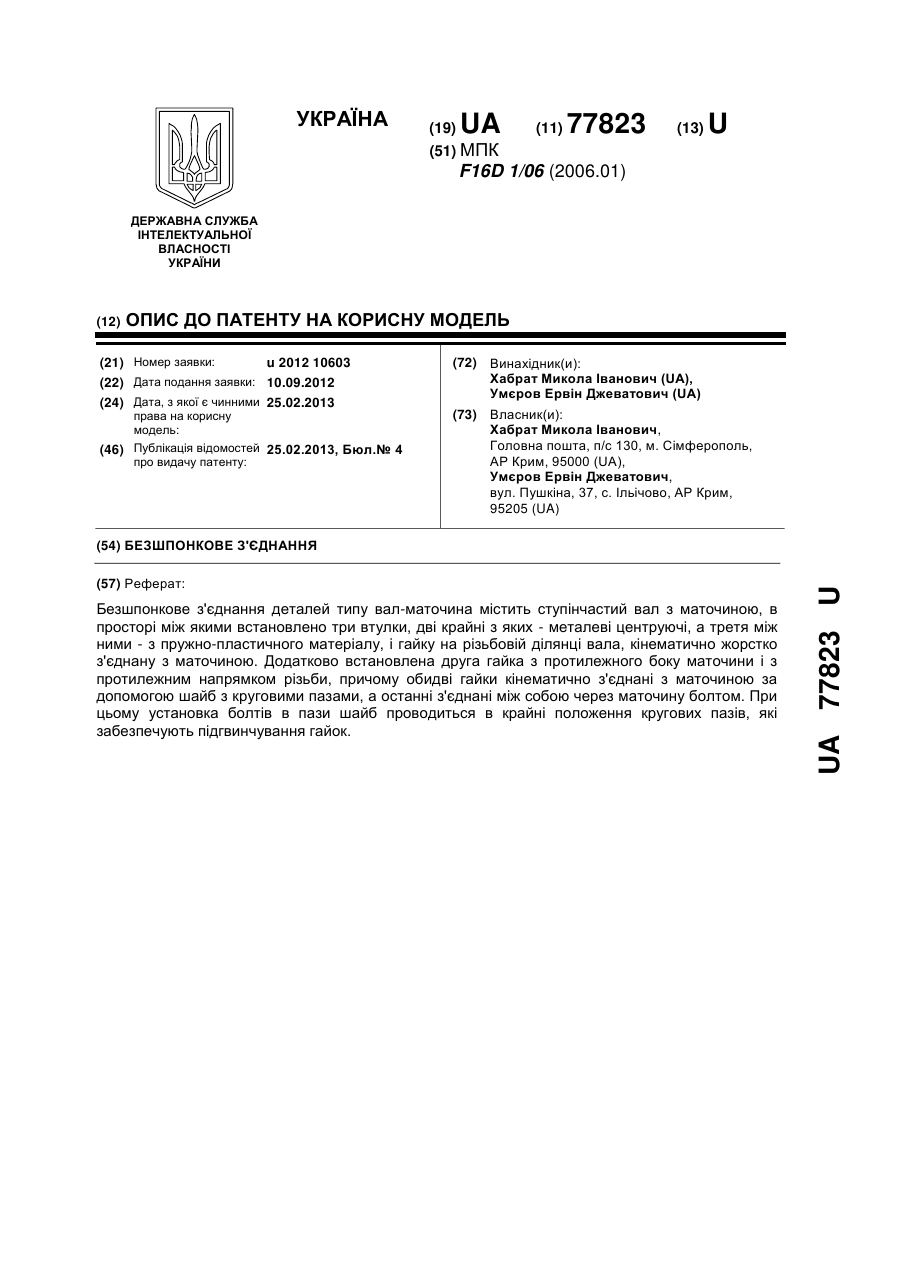

Безшпонкове з'єднання деталей типу вал-маточина, що містить ступінчастий вал з маточиною, в просторі між якими встановлено три втулки, дві крайні з яких металеві центруючі, а третя між ними - з пружно-пластичного матеріалу, і гайку на різьбовій ділянці вала, кінематично жорстко з'єднану з маточиною, яке відрізняється тим, що в ньому додатково встановлена друга гайка з протилежного боку маточини і з протилежним напрямком різьби, причому...

Номер патенту: 71113

Опубліковано: 10.07.2012

Автори: Люманов Ескендер Меджитович, Умєров Ервін Джеватович, Хабрат Микола Іванович

МПК: F16D 1/06

Мітки: з'єднання, безшпонкове

Формула / Реферат:

Безшпонкове з'єднання, що містить ступінчастий вал з маточиною, на меншому діаметрі якого виконана різь, в просторі між якими встановлені три втулки - дві крайні з яких металеві, що центрують, і між ними - з пружно-пластичного матеріалу і кріпильний елемент (гайка) на різьбовому діаметрі вала, яке відрізняється тим, що в ньому кріпильний елемент по зовнішньому периметру в тангенціальному напрямку кінематично сполучений з шайбою, а остання -...

Номер патенту: 91847

Опубліковано: 10.09.2010

Автори: Гаутьє Девід, Фламм Арно

МПК: B65G 39/02, F27D 3/02, F16D 1/06 ...

Мітки: спосіб, валик, складання, конвеєрний

Формула / Реферат:

1. Конвеєрний валик (1) для високотемпературних застосувань, придатний для використання в середовищі, що піддається значним коливанням температури, який включає:a) керамічний ролик (2);b) в кожному кінці (21, 22) керамічного ролика (2) торцеву заглушку (4), що містить металеву манжету (41) і має деяку внутрішню окружність, пристосовану для приймання кінця (21) керамічного ролика; іc) розміщене між кожним кінцем (21, 22)...

Номер патенту: 41573

Опубліковано: 25.05.2009

Автори: Хабрат Микола Іванович, Адабашев Бекір, Троценко Володимир Олександрович

МПК: F16D 1/06

Мітки: з'єднання, безшпонкове

Формула / Реферат:

Безшпонкове з'єднання вала з маточиною, що включає конічні кільця і засоби їх навантаження в осьовому напрямку, яке відрізняється тим, що конічні кільця виготовлені розрізними в осьовому напрямку, розміщені по краях маточини і конічними поверхнями спрямовані у зовнішні сторони, при цьому засіб їх навантаження виконаний у вигляді шайб з внутрішніми конічними поверхнями, які з'єднані кріпильними гвинтовими деталями.

Номер патенту: 84496

Опубліковано: 27.10.2008

Автори: Грубер Рудорф, Майрхофер Карл

МПК: F16B 4/00, B23P 11/00, B23P 11/02 ...

Мітки: формування, складального, спосіб, складальний, елемента, поверхні, елемент, контактної

Формула / Реферат:

1. Спосіб формування контактної поверхні 6, 6а, 6b і зустрічної контактної поверхні 7, 7а, 7b складального елемента, який складається принаймні з двох компонентів, для передачі стискаючого навантаження з першого компонента 1 принаймні на один другий компонент 2, 2а, 2b, який відрізняється тим, що зону перекриття 5 геометричної опорної поверхні 3 першого компонента 1 і геометричної опорної поверхні 4, 4а, 4b другого компонента 2 обмежують як...

Номер патенту: 82927

Опубліковано: 26.05.2008

Автори: Золер Йорн, Бергер Маік, Заупе Міхель, Кляйн Ахім

МПК: F16D 1/06, F16D 3/02, F16D 7/02 ...

Мітки: приводів, трансмісій, запобіжна, головних, прокатних, муфта, клітей

Формула / Реферат:

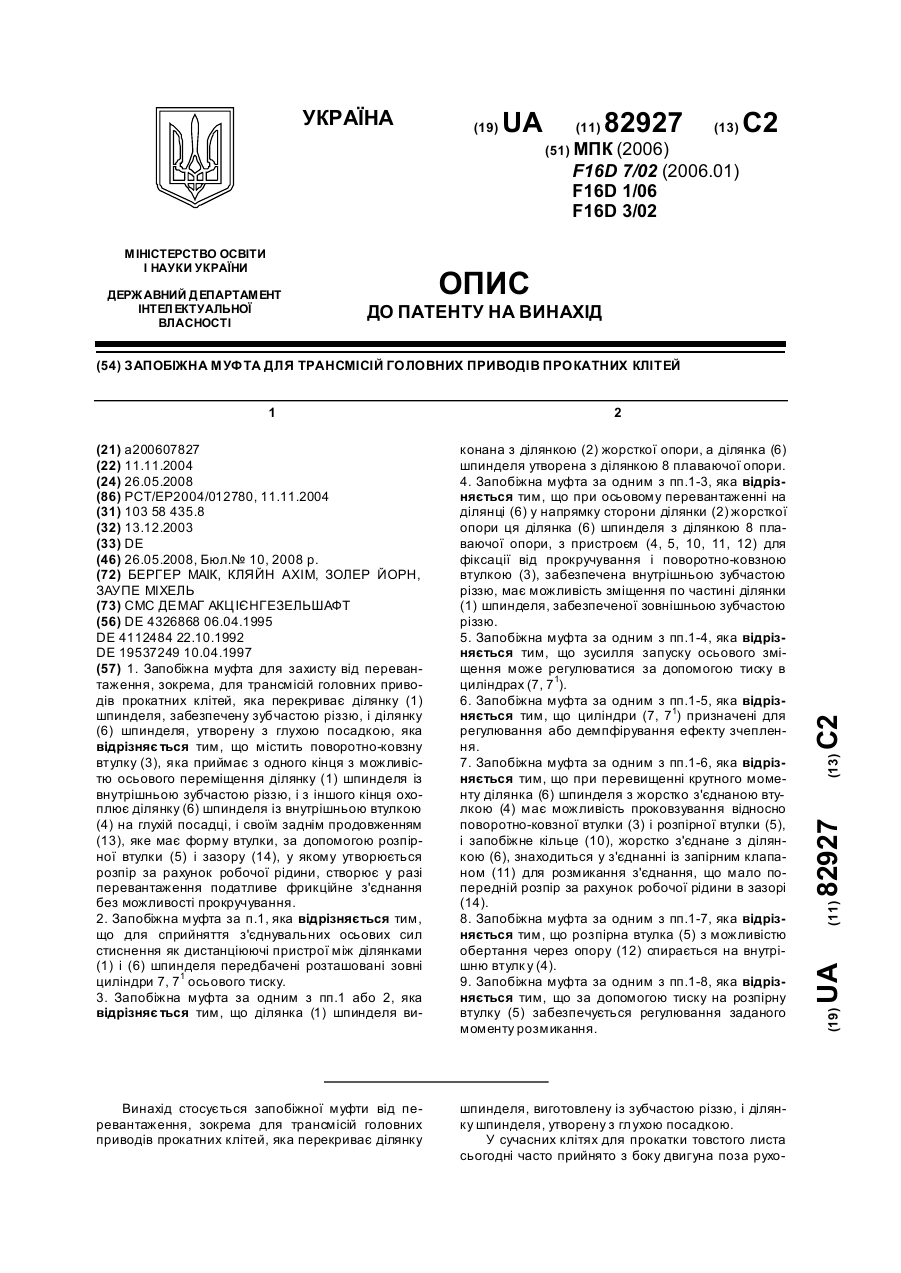

1. Запобіжна муфта для захисту від перевантаження, зокрема, для трансмісій головних приводів прокатних клітей, яка перекриває ділянку (1) шпинделя, забезпечену зубчастою різзю, і ділянку (6) шпинделя, утворену з глухою посадкою, яка відрізняється тим, що містить поворотно-ковзну втулку (3), яка приймає з одного кінця з можливістю осьового переміщення ділянку (1) шпинделя із внутрішньою зубчастою різзю, і з іншого кінця охоплює ділянку (6)...

Номер патенту: 81426

Опубліковано: 10.01.2008

Автори: Фрістад Міхаел Ерік, Маріман Натан Алберт

МПК: F16D 1/06, A01C 19/00

Мітки: передавальний, механізм, приведення, пристрою, допоміжного, дію, сівалки, сівалка

Формула / Реферат:

1. Передавальний механізм для приведення в дію допоміжного пристрою, що містить зв'язаний з допоміжним пристроєм вхідний вал і редуктор (42), який містить шестірню (62) з багатогранним привідним отвором, і привідний вал (82) із привідною муфтою (88), причому привідна муфта (88) містить кільцеву співвісно розташовану просвердлину (90), в якій знаходиться вхідний вал, при цьому між привідним валом (82) і вхідним валом розташований легкознімний...

Номер патенту: 23018

Опубліковано: 10.05.2007

Автори: Мартиненко Володимир Сергійович, Воробйов Дмітрій Лєонідовіч, Мартиненко Сергій Анатолійович, Воробйов Андрєй Лєонідовіч

МПК: F16D 1/06

Мітки: з'єднання, вал-маточина, типу

Формула / Реферат:

1. З'єднання типу вал-маточина, що включає вал, на якому виконані шліцьова і циліндрична ділянки, маточину, що змонтована на валу з утворенням кільцевого зазору між валом і маточиною в області циліндричної ділянки вала, зовнішню і внутрішню втулки з протилежно спрямованими конічними поверхнями, які встановлені в кільцевому зазорі між валом і маточиною з можливістю зустрічного переміщення і взаємодії конічними поверхнями, яке відрізняється...

Номер патенту: 20764

Опубліковано: 15.02.2007

Автори: Мартиненко Володимир Сергійович, Мартиненко Сергій Анатолійович, Воробйов Дмітрій Лєонідовіч, Воробйов Андрєй Лєонідовіч

МПК: F16D 1/06

Мітки: з'єднання, маточина, вал, типу

Формула / Реферат:

1. З'єднання типу вал - маточина, що включає вал, на якому виконана циліндрична ділянка, маточину, що змонтована на валу з утворенням кільцевого зазору між валом і маточиною в області циліндричної ділянки вала, зовнішню і внутрішню втулки з протилежно спрямованими конічними поверхнями, які встановлені в кільцевому зазорі між валом і маточиною з можливістю зустрічного переміщення і взаємодії конічними поверхнями, яке відрізняється тим, що...

Номер патенту: 9959

Опубліковано: 17.10.2005

Автори: Мілюков Дмитро Євгенович, Тривайло Михайло Семенович, Шкарлута Дмитро Борисович

МПК: F16D 1/06

Мітки: з'єднання, шпонкове

Формула / Реферат:

Шпонкове з'єднання, що містить розміщену в подовжніх пазах вала і маточини призматичну шпонку з прилеглими до її торців протилежно похилими поверхнями на зовнішній грані, а також вгвинчені в маточину гвинти, сферичні кінці яких опираються на похилі поверхні шпонки, яке відрізняється тим, що похилі поверхні в поперечному перерізі мають ввігнуту форму і меншу, ніж шпонка, ширину.

Номер патенту: 23365

Опубліковано: 31.08.1998

Автори: Бондарєв Сергій Григорович, Захаров Микола Володимирович

МПК: F16D 1/06

Мітки: з'єднання, складання, шліцьове, спосіб

Текст:

...угол доста точный для реализации совмещения шлицев и шлицевых впадин. При углах скосов меньших или равных угла трения торцы шлицев вала и присоединяемой детали не будут скользить друг по другу ввиду большого трения между ними, тогда крутящий момент не возникнет и детали не провернутся на нужный угол - произойдет самоторможение и детали заклинит. Скосы торцов шлицев присоединяемой детали и вала выполняют под одинаковым углом поскольку...

Номер патенту: 6007

Опубліковано: 29.12.1994

Автори: Рольф Герд Ірлє, Ернст-Оскар Бенфер

МПК: F16D 1/06, F16B 21/00

Мітки: фіксації, пристрій, кільцевої, валу, осьової, деталі

Формула / Реферат:

1. Устройство для осевой фиксации кольце­вой детали на валу преимущественно внутреннего цилиндра гидравлического приспособления для съема подшипника прокатного валка, включаю­щее опорное кольцо, размещенное в выполненом на цапфе вала кольцевом пазу, и установленную на цапфе вала кольцевую деталь, отличающееся тем, что, с целью упрощения конструкции, опор­ное кольцо выполнено составленным из двух пол­уколец, жестко связанных между собой...

Номер патенту: 4470

Опубліковано: 27.12.1994

Автори: Кручинін Борис Федорович, Бужин Микола Кирилович, Полунін Сергій Андрійович, Іцкович Свєтлан Наумович, Лаптєв Анатолій Григорович

МПК: F16D 1/06, F04C 29/00

Мітки: вал

Формула / Реферат:

1. Вал, содержащий участок для крепления ротора, имеющий форму многогранника, отлича­ющийся тем, что, с целью повышения надежности крепления, он снабжен накладками, закрепленны­ми по меньшей мере на части граней и имеющими с наружной стороны паз с переменной шириной, увеличивающейся по направлению к граням. 2. Вал по п. 1, отличающийся тем, что при крепле­нии на нем ротора с выступами количество накла­док равно числу последних.
