Шпонкове з’єднання

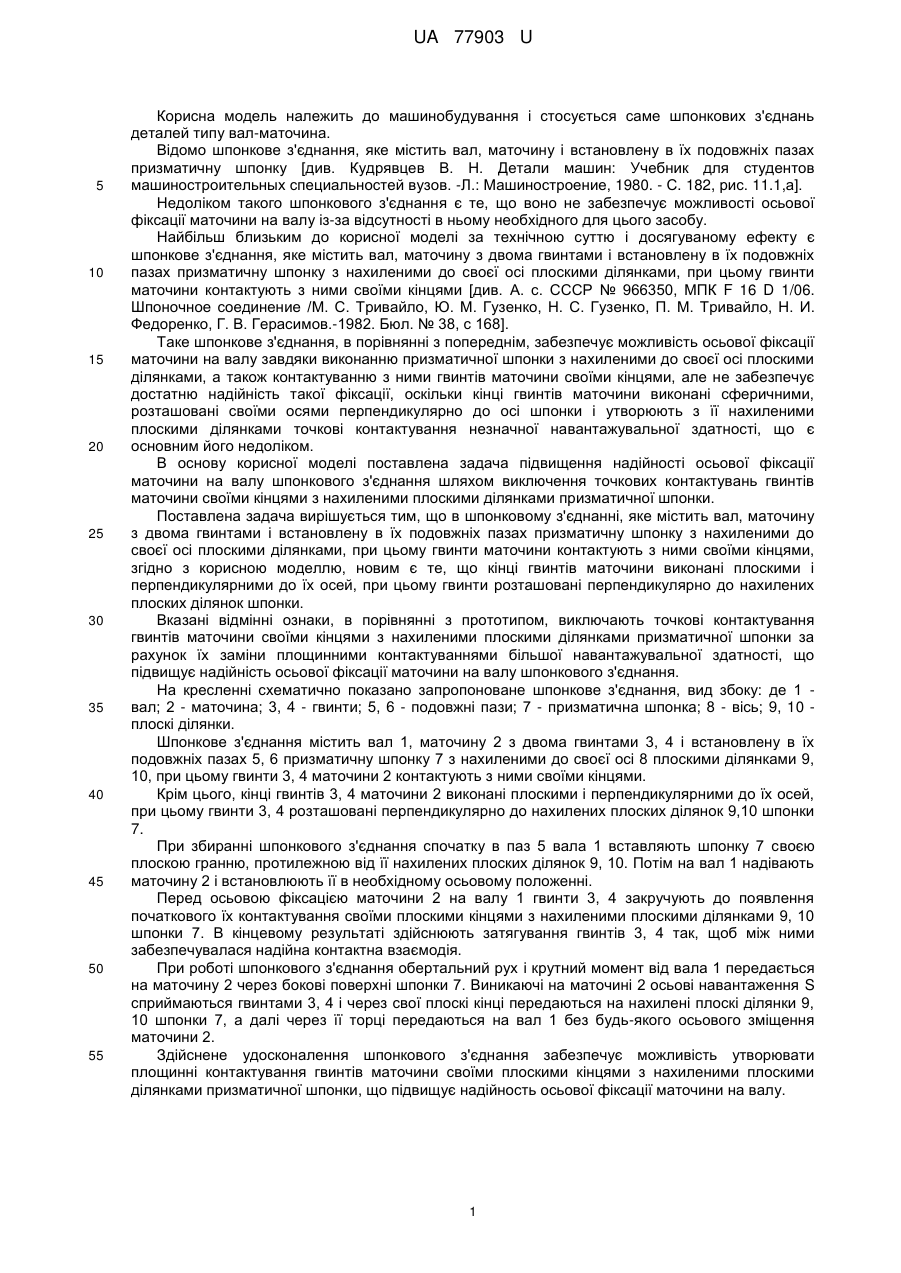

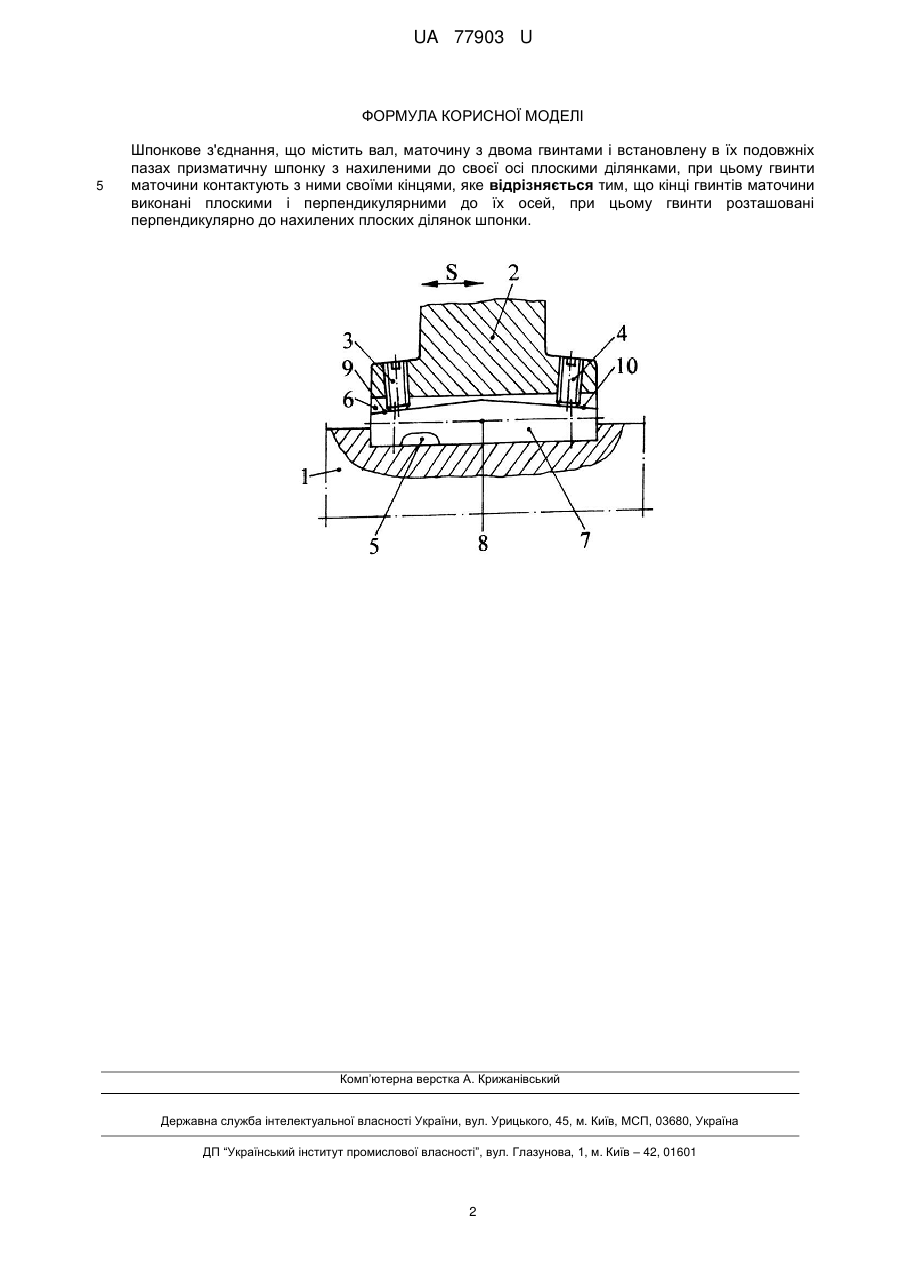

Реферат: UA 77903 U UA 77903 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме шпонкових з'єднань деталей типу вал-маточина. Відомо шпонкове з'єднання, яке містить вал, маточину і встановлену в їх подовжніх пазах призматичну шпонку [див. Кудрявцев В. Н. Детали машин: Учебник для студентов машиностроительных специальностей вузов. -Л.: Машиностроение, 1980. - С. 182, рис. 11.1,а]. Недоліком такого шпонкового з'єднання є те, що воно не забезпечує можливості осьової фіксації маточини на валу із-за відсутності в ньому необхідного для цього засобу. Найбільш близьким до корисної моделі за технічною суттю і досягуваному ефекту є шпонкове з'єднання, яке містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з нахиленими до своєї осі плоскими ділянками, при цьому гвинти маточини контактують з ними своїми кінцями [див. А. с. СССР № 966350, МПК F 16 D 1/06. Шпоночное соединение /М. С. Тривайло, Ю. М. Гузенко, Н. С. Гузенко, П. М. Тривайло, Н. И. Федоренко, Г. В. Герасимов.-1982. Бюл. № 38, с 168]. Таке шпонкове з'єднання, в порівнянні з попереднім, забезпечує можливість осьової фіксації маточини на валу завдяки виконанню призматичної шпонки з нахиленими до своєї осі плоскими ділянками, а також контактуванню з ними гвинтів маточини своїми кінцями, але не забезпечує достатню надійність такої фіксації, оскільки кінці гвинтів маточини виконані сферичними, розташовані своїми осями перпендикулярно до осі шпонки і утворюють з її нахиленими плоскими ділянками точкові контактування незначної навантажувальної здатності, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності осьової фіксації маточини на валу шпонкового з'єднання шляхом виключення точкових контактувань гвинтів маточини своїми кінцями з нахиленими плоскими ділянками призматичної шпонки. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з нахиленими до своєї осі плоскими ділянками, при цьому гвинти маточини контактують з ними своїми кінцями, згідно з корисною моделлю, новим є те, що кінці гвинтів маточини виконані плоскими і перпендикулярними до їх осей, при цьому гвинти розташовані перпендикулярно до нахилених плоских ділянок шпонки. Вказані відмінні ознаки, в порівнянні з прототипом, виключають точкові контактування гвинтів маточини своїми кінцями з нахиленими плоскими ділянками призматичної шпонки за рахунок їх заміни площинними контактуваннями більшої навантажувальної здатності, що підвищує надійність осьової фіксації маточини на валу шпонкового з'єднання. На кресленні схематично показано запропоноване шпонкове з'єднання, вид збоку: де 1 вал; 2 - маточина; 3, 4 - гвинти; 5, 6 - подовжні пази; 7 - призматична шпонка; 8 - вісь; 9, 10 плоскі ділянки. Шпонкове з'єднання містить вал 1, маточину 2 з двома гвинтами 3, 4 і встановлену в їх подовжніх пазах 5, 6 призматичну шпонку 7 з нахиленими до своєї осі 8 плоскими ділянками 9, 10, при цьому гвинти 3, 4 маточини 2 контактують з ними своїми кінцями. Крім цього, кінці гвинтів 3, 4 маточини 2 виконані плоскими і перпендикулярними до їх осей, при цьому гвинти 3, 4 розташовані перпендикулярно до нахилених плоских ділянок 9,10 шпонки 7. При збиранні шпонкового з'єднання спочатку в паз 5 вала 1 вставляють шпонку 7 своєю плоскою гранню, протилежною від її нахилених плоских ділянок 9, 10. Потім на вал 1 надівають маточину 2 і встановлюють її в необхідному осьовому положенні. Перед осьовою фіксацією маточини 2 на валу 1 гвинти 3, 4 закручують до появлення початкового їх контактування своїми плоскими кінцями з нахиленими плоскими ділянками 9, 10 шпонки 7. В кінцевому результаті здійснюють затягування гвинтів 3, 4 так, щоб між ними забезпечувалася надійна контактна взаємодія. При роботі шпонкового з'єднання обертальний рух і крутний момент від вала 1 передається на маточину 2 через бокові поверхні шпонки 7. Виникаючі на маточині 2 осьові навантаження S сприймаються гвинтами 3, 4 і через свої плоскі кінці передаються на нахилені плоскі ділянки 9, 10 шпонки 7, а далі через її торці передаються на вал 1 без будь-якого осьового зміщення маточини 2. Здійснене удосконалення шпонкового з'єднання забезпечує можливість утворювати площинні контактування гвинтів маточини своїми плоскими кінцями з нахиленими плоскими ділянками призматичної шпонки, що підвищує надійность осьової фіксації маточини на валу. 1 UA 77903 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Шпонкове з'єднання, що містить вал, маточину з двома гвинтами і встановлену в їх подовжніх пазах призматичну шпонку з нахиленими до своєї осі плоскими ділянками, при цьому гвинти маточини контактують з ними своїми кінцями, яке відрізняється тим, що кінці гвинтів маточини виконані плоскими і перпендикулярними до їх осей, при цьому гвинти розташовані перпендикулярно до нахилених плоских ділянок шпонки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
