Пружне шпонкове з’єднання

Номер патенту: 58043

Опубліковано: 25.03.2011

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович

МПК: F16B 3/00

Мітки: шпонкове, з'єднання, пружне

Формула / Реферат:

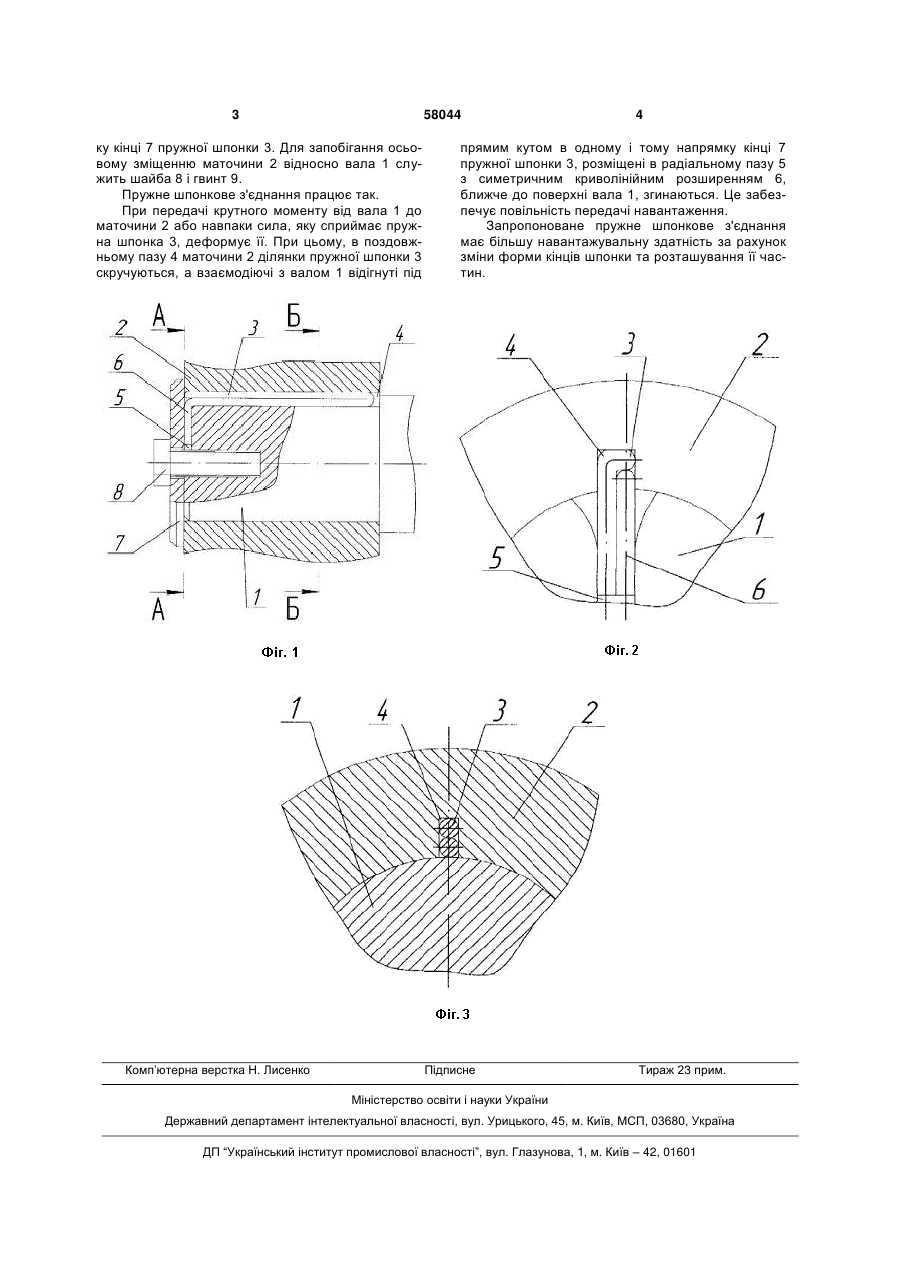

Пружне шпонкове з'єднання, яке містить вал з поздовжнім пазом, охоплюючу вал маточину з радіальним пазом на торці та пружну шпонку у вигляді круглого стержня, який в центральній своїй частині прилегло зігнутий на 180° та має відігнуті під прямим кутом в одному і тому напрямку кінці, яке відрізняється тим, що поздовжній паз для розміщення пружної шпонки виконаний у маточині, а радіальний паз з симетричним криволінійним розширенням, ближче до...

Номер патенту: 43877

Опубліковано: 10.09.2009

Автор: Тривайло Михайло Семенович

МПК: F16B 3/00

Мітки: з'єднання, шпонкове, пружне

Формула / Реферат:

Пружне шпонкове з'єднання, що містить вал з подовжнім пазом і суміжною лискою, вільно охоплюючу вал маточину з торцевим пазом, а також розміщену в пазах вала і маточини пружну шпонку у вигляді круглого стержня з відігнутими в спільній площині кінцями, яке відрізняється тим, що стержень в центральній частині виконано прилегло зігнутим на 180° в площині кінців, а кінці розташовані в пазу маточини.

Номер патенту: 56116

Опубліковано: 27.12.2010

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович

МПК: F16B 3/00

Мітки: пружне, з'єднання, шпонкове

Формула / Реферат:

Пружне шпонкове з'єднання, яке складається з вала, маточини та шпонки, на сполучених поверхнях вала і маточини з постійною глибиною по довжині виконані поздовжні канавки прямокутного поперечного перерізу, у які, при суміщенні, встановлена згадана шпонка, яке відрізняється тим, що в маточині виконана поздовжня канавка прямокутного поперечного перерізу з постійною глибиною h2 на всю її довжину ℓм, у валу виконана...

Номер патенту: 30825

Опубліковано: 11.03.2008

Автори: Пахолко Сергій Анатолійович, Тривайло Михайло Семенович, Холявік Ольга Витальевна

МПК: F16B 3/00

Мітки: пружне, шпонкове, з'єднання

Формула / Реферат:

Пружне шпонкове з'єднання, що містить вал з подовжнім пазом, який має радіальний отвір і лиску на кінцях, маточину з торцьовим пазом, а також Z-подібну пружну шпонку, кінці якої розташовані в радіальнім отворі вала і торцевому пазу маточини, яке відрізняється тим, що воно обладнане щонайменше однією додатковою шпонкою, яка розміщена під Z-подібною шпонкою та в спільній з нею площині і має однакову з нею форму.

Номер патенту: 56108

Опубліковано: 27.12.2010

Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Федорук Максим Леонідович, Стрілець Олег Романович

МПК: F16B 3/00

Мітки: шпонкове, пружне, з'єднання

Формула / Реферат:

Пружне шпонкове з'єднання, що містить вал, маточину, пружну та жорстку призматичні шпонки, встановлені у суміщені пази, виконані у валу та в маточині, яке відрізняється тим, що у валу виконаний один паз, на дні якого розміщений пружний елемент і на який поставлена складена шпонка, виконана з двох частин, які контактують між собою циліндричними поверхнями вздовж поздовжньої осі симетрії, утвореними дугою кола, радіусом, рівним діаметру вала,...
