Функціональний перетворювач

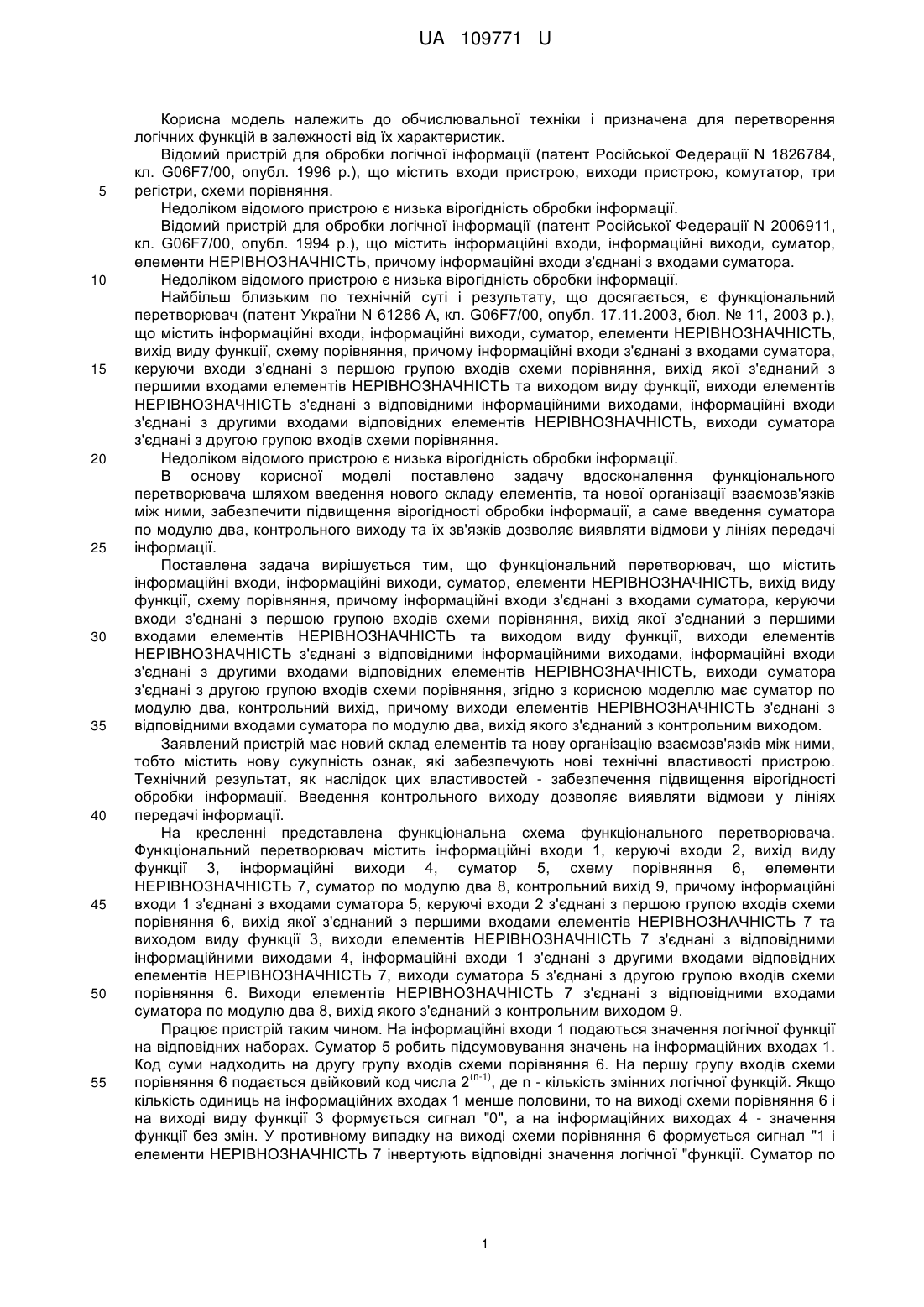

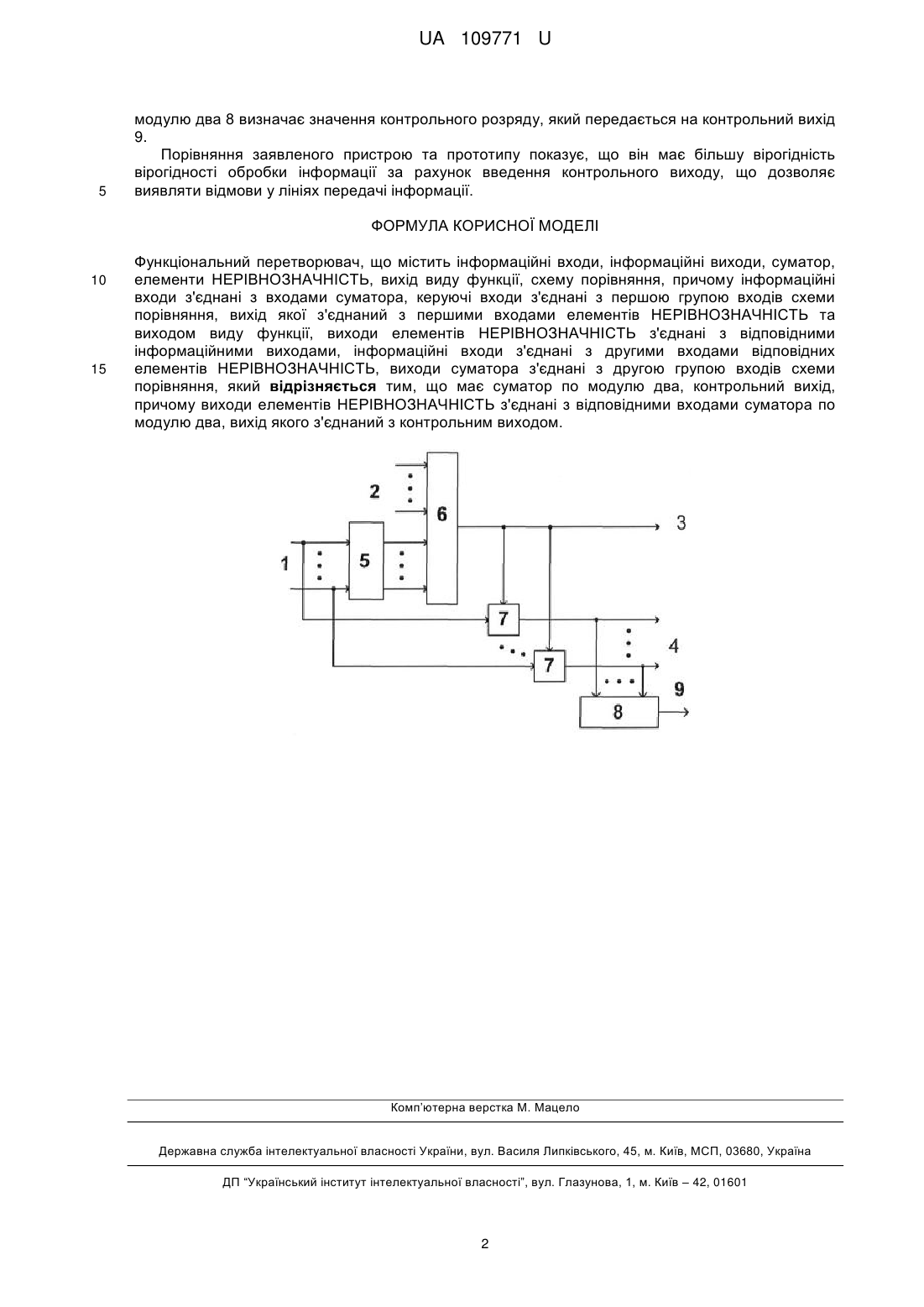

Реферат: Функціональний перетворювач містить інформаційні входи, інформаційні виходи, суматор, елементи НЕРІВНОЗНАЧНІСТЬ, вихід виду функції, схему порівняння, причому інформаційні входи з'єднані з входами суматора, керуючі входи з'єднані з першою групою входів схеми порівняння, вихід якої з'єднаний з першими входами елементів НЕРІВНОЗНАЧНІСТЬ та виходом виду функції, виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними інформаційними виходами, інформаційні входи з'єднані з другими входами відповідних елементів НЕРІВНОЗНАЧНІСТЬ, виходи суматора з'єднані з другою групою входів схеми порівняння, крім того має суматор по модулю два, контрольний вихід, причому виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними входами суматора по модулю два, вихід якого з'єднаний з контрольним виходом. UA 109771 U (12) UA 109771 U UA 109771 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і призначена для перетворення логічних функцій в залежності від їх характеристик. Відомий пристрій для обробки логічної інформації (патент Російської Федерації N 1826784, кл. G06F7/00, опубл. 1996 р.), що містить входи пристрою, виходи пристрою, комутатор, три регістри, схеми порівняння. Недоліком відомого пристрою є низька вірогідність обробки інформації. Відомий пристрій для обробки логічної інформації (патент Російської Федерації N 2006911, кл. G06F7/00, опубл. 1994 р.), що містить інформаційні входи, інформаційні виходи, суматор, елементи НЕРІВНОЗНАЧНІСТЬ, причому інформаційні входи з'єднані з входами суматора. Недоліком відомого пристрою є низька вірогідність обробки інформації. Найбільш близьким по технічній суті і результату, що досягається, є функціональний перетворювач (патент України N 61286 А, кл. G06F7/00, опубл. 17.11.2003, бюл. № 11, 2003 р.), що містить інформаційні входи, інформаційні виходи, суматор, елементи НЕРІВНОЗНАЧНІСТЬ, вихід виду функції, схему порівняння, причому інформаційні входи з'єднані з входами суматора, керуючи входи з'єднані з першою групою входів схеми порівняння, вихід якої з'єднаний з першими входами елементів НЕРІВНОЗНАЧНІСТЬ та виходом виду функції, виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними інформаційними виходами, інформаційні входи з'єднані з другими входами відповідних елементів НЕРІВНОЗНАЧНІСТЬ, виходи суматора з'єднані з другою групою входів схеми порівняння. Недоліком відомого пристрою є низька вірогідність обробки інформації. В основу корисної моделі поставлено задачу вдосконалення функціонального перетворювача шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити підвищення вірогідності обробки інформації, а саме введення суматора по модулю два, контрольного виходу та їх зв'язків дозволяє виявляти відмови у лініях передачі інформації. Поставлена задача вирішується тим, що функціональний перетворювач, що містить інформаційні входи, інформаційні виходи, суматор, елементи НЕРІВНОЗНАЧНІСТЬ, вихід виду функції, схему порівняння, причому інформаційні входи з'єднані з входами суматора, керуючи входи з'єднані з першою групою входів схеми порівняння, вихід якої з'єднаний з першими входами елементів НЕРІВНОЗНАЧНІСТЬ та виходом виду функції, виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними інформаційними виходами, інформаційні входи з'єднані з другими входами відповідних елементів НЕРІВНОЗНАЧНІСТЬ, виходи суматора з'єднані з другою групою входів схеми порівняння, згідно з корисною моделлю має суматор по модулю два, контрольний вихід, причому виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними входами суматора по модулю два, вихід якого з'єднаний з контрольним виходом. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостей - забезпечення підвищення вірогідності обробки інформації. Введення контрольного виходу дозволяє виявляти відмови у лініях передачі інформації. На кресленні представлена функціональна схема функціонального перетворювача. Функціональний перетворювач містить інформаційні входи 1, керуючі входи 2, вихід виду функції 3, інформаційні виходи 4, суматор 5, схему порівняння 6, елементи НЕРІВНОЗНАЧНІСТЬ 7, суматор по модулю два 8, контрольний вихід 9, причому інформаційні входи 1 з'єднані з входами суматора 5, керуючі входи 2 з'єднані з першою групою входів схеми порівняння 6, вихід якої з'єднаний з першими входами елементів НЕРІВНОЗНАЧНІСТЬ 7 та виходом виду функції 3, виходи елементів НЕРІВНОЗНАЧНІСТЬ 7 з'єднані з відповідними інформаційними виходами 4, інформаційні входи 1 з'єднані з другими входами відповідних елементів НЕРІВНОЗНАЧНІСТЬ 7, виходи суматора 5 з'єднані з другою групою входів схеми порівняння 6. Виходи елементів НЕРІВНОЗНАЧНІСТЬ 7 з'єднані з відповідними входами суматора по модулю два 8, вихід якого з'єднаний з контрольним виходом 9. Працює пристрій таким чином. На інформаційні входи 1 подаються значення логічної функції на відповідних наборах. Суматор 5 робить підсумовування значень на інформаційних входах 1. Код суми надходить на другу групу входів схеми порівняння 6. На першу групу входів схеми (n-1) порівняння 6 подається двійковий код числа 2 , де n - кількість змінних логічної функцій. Якщо кількість одиниць на інформаційних входах 1 менше половини, то на виході схеми порівняння 6 і на виході виду функції 3 формується сигнал "0", а на інформаційних виходах 4 - значення функції без змін. У противному випадку на виході схеми порівняння 6 формується сигнал "1 і елементи НЕРІВНОЗНАЧНІСТЬ 7 інвертують відповідні значення логічної "функції. Суматор по 1 UA 109771 U 5 модулю два 8 визначає значення контрольного розряду, який передається на контрольний вихід 9. Порівняння заявленого пристрою та прототипу показує, що він має більшу вірогідність вірогідності обробки інформації за рахунок введення контрольного виходу, що дозволяє виявляти відмови у лініях передачі інформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Функціональний перетворювач, що містить інформаційні входи, інформаційні виходи, суматор, елементи НЕРІВНОЗНАЧНІСТЬ, вихід виду функції, схему порівняння, причому інформаційні входи з'єднані з входами суматора, керуючі входи з'єднані з першою групою входів схеми порівняння, вихід якої з'єднаний з першими входами елементів НЕРІВНОЗНАЧНІСТЬ та виходом виду функції, виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними інформаційними виходами, інформаційні входи з'єднані з другими входами відповідних елементів НЕРІВНОЗНАЧНІСТЬ, виходи суматора з'єднані з другою групою входів схеми порівняння, який відрізняється тим, що має суматор по модулю два, контрольний вихід, причому виходи елементів НЕРІВНОЗНАЧНІСТЬ з'єднані з відповідними входами суматора по модулю два, вихід якого з'єднаний з контрольним виходом. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
