Функціональний перетворювач
Номер патенту: 56115
Опубліковано: 27.12.2010
Автори: Кошовий Микола Дмитрович, Павлик Ганна Володимирівна, Анікін Андрій Миколайович, Савельєв Анатолій Семенович, Сухобрус Анатолій Андрійович, Дергачов Володимир Андрійович
Формула / Реферат
Функціональний перетворювач, що містить інформаційні входи, елементи нерівнозначність, вихід виду функції, інформаційні виходи, пороговий елемент, причому інформаційні входи з'єднані з першою групою входів порогового елемента та з першими входами відповідних елементів нерівнозначність, вихід порогового елемента з'єднаний з другими входами елементів нерівнозначність та виходом виду функції, який відрізняється тим, що має другу групу інформаційних входів, керуючий вхід, елементи І, причому виходи елементів нерівнозначність з'єднані з першими входами відповідних елементів І, керуючий вхід з'єднаний з другими входами елементів І, виходи яких з'єднані з інформаційними виходами.
Текст

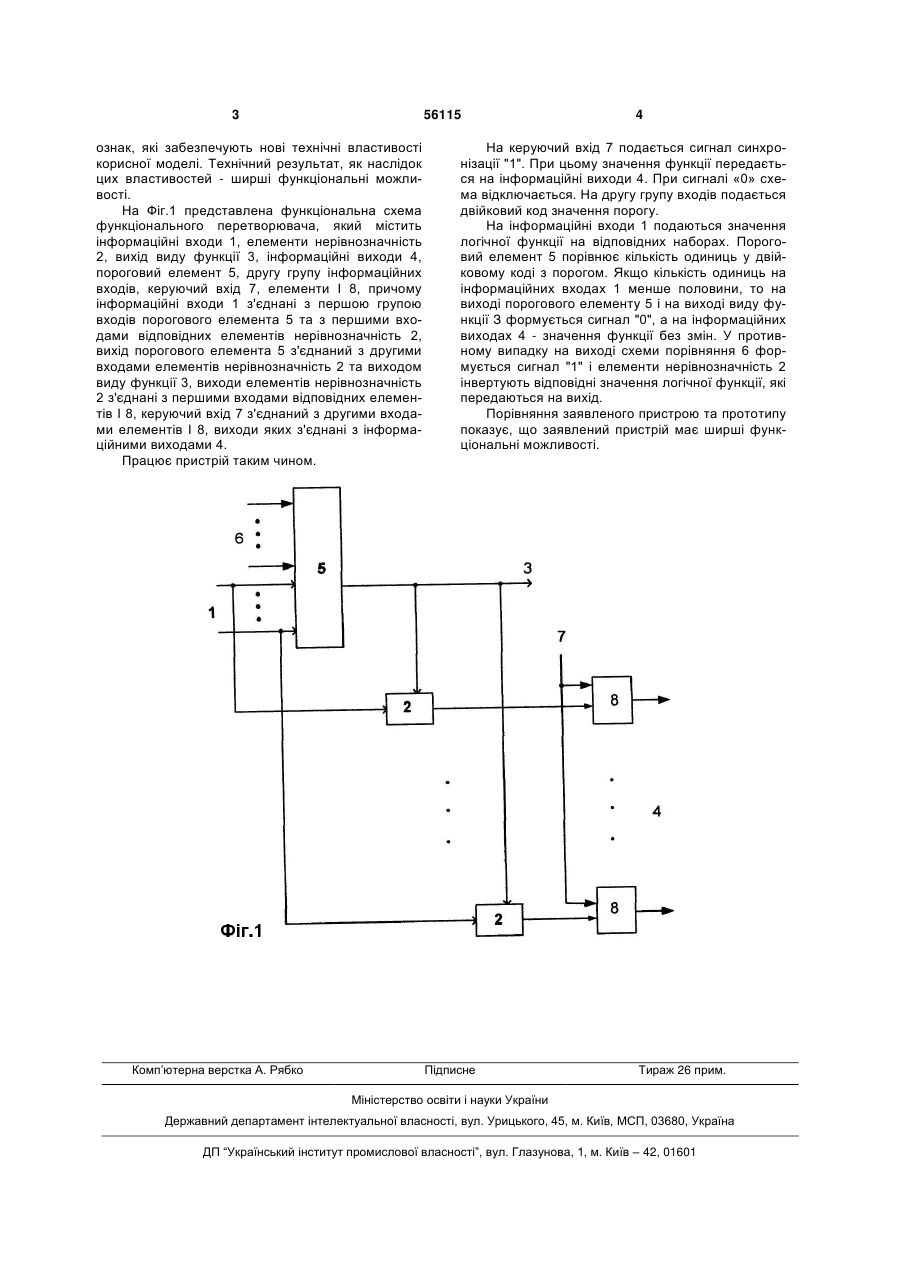

Функціональний перетворювач, що містить інформаційні входи, елементи нерівнозначність, 3 56115 ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - ширші функціональні можливості. На Фіг.1 представлена функціональна схема функціонального перетворювача, який містить інформаційні входи 1, елементи нерівнозначність 2, вихід виду функції 3, інформаційні виходи 4, пороговий елемент 5, другу групу інформаційних входів, керуючий вхід 7, елементи І 8, причому інформаційні входи 1 з'єднані з першою групою входів порогового елемента 5 та з першими входами відповідних елементів нерівнозначність 2, вихід порогового елемента 5 з'єднаний з другими входами елементів нерівнозначність 2 та виходом виду функції 3, виходи елементів нерівнозначність 2 з'єднані з першими входами відповідних елементів І 8, керуючий вхід 7 з'єднаний з другими входами елементів І 8, виходи яких з'єднані з інформаційними виходами 4. Працює пристрій таким чином. Комп’ютерна верстка А. Рябко 4 На керуючий вхід 7 подається сигнал синхронізації "1". При цьому значення функції передається на інформаційні виходи 4. При сигналі «0» схема відключається. На другу групу входів подається двійковий код значення порогу. На інформаційні входи 1 подаються значення логічної функції на відповідних наборах. Пороговий елемент 5 порівнює кількість одиниць у двійковому коді з порогом. Якщо кількість одиниць на інформаційних входах 1 менше половини, то на виході порогового елементу 5 і на виході виду функції З формується сигнал "0", а на інформаційних виходах 4 - значення функції без змін. У противному випадку на виході схеми порівняння 6 формується сигнал "1" і елементи нерівнозначність 2 інвертують відповідні значення логічної функції, які передаються на вихід. Порівняння заявленого пристрою та прототипу показує, що заявлений пристрій має ширші функціональні можливості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFunctional generator
Автори англійськоюKoshovyi Mykola Dmytrovych, Derhachov Volodymyr Andriiovych, Saveliev Anatolii Semenovych, Anikin Andrii Mykolaiovych, Sukhobrus Anatolii Andriiovych, Pavlyk Hanna Volodymyrivna
Назва патенту російськоюФункциональный преобразователь
Автори російськоюКошевой Николай Дмитриевич, Дергачов Владимир Андреевич, Савельев Анатолий Семенович, Аникин Андрей Николаевич, Сухобрус Анатолий Андреевич, Павлик Анна Владимировна
МПК / Мітки
МПК: G06F 7/00
Мітки: функціональний, перетворювач
