Спосіб нанесення резистивної пасти на основі графіту з омічним опором на плівкову поверхню

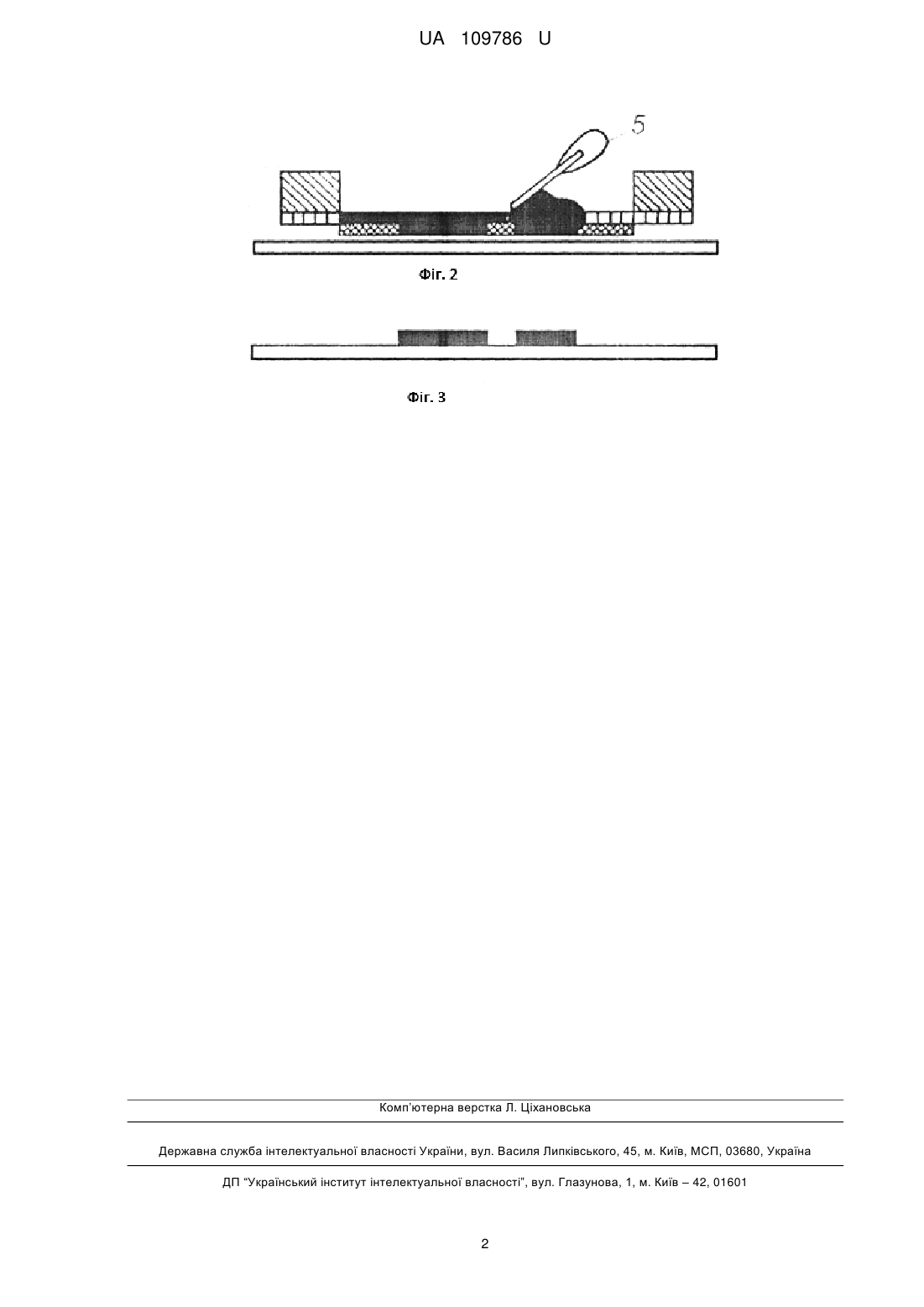

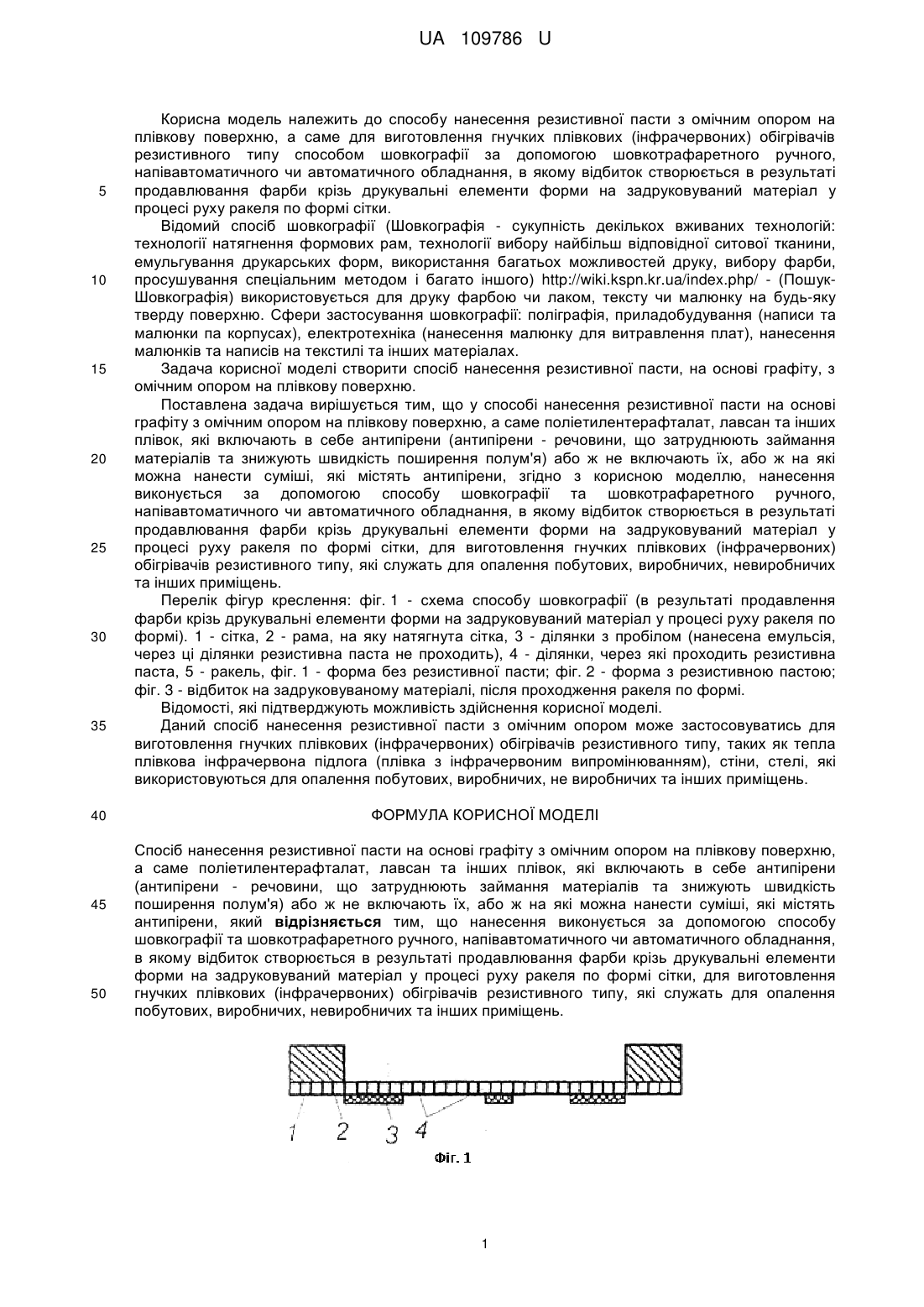

Реферат: Спосіб нанесення резистивної пасти на основі графіту з омічним опором на плівкову поверхню, а саме поліетилентерафталат, лавсан та інших плівок, які включають в себе антипірени (антипірени - речовини, що затруднюють займання матеріалів та знижують швидкість поширення полум'я) або ж не включають їх, або ж на які можна нанести суміші, які містять антипірени. Нанесення виконується за допомогою способу шовкографії та шовкотрафаретного ручного, напівавтоматичного чи автоматичного обладнання, в якому відбиток створюється в результаті продавлювання фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі, для виготовлення гнучких плівкових (інфрачервоних) обігрівачів резистивного типу, які служать для опалення побутових, виробничих, невиробничих та інших приміщень. UA 109786 U (54) СПОСІБ НАНЕСЕННЯ РЕЗИСТИВНОЇ ПАСТИ НА ОСНОВІ ГРАФІТУ З ОМІЧНИМ ОПОРОМ НА ПЛІВКОВУ ПОВЕРХНЮ UA 109786 U UA 109786 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способу нанесення резистивної пасти з омічним опором на плівкову поверхню, а саме для виготовлення гнучких плівкових (інфрачервоних) обігрівачів резистивного типу способом шовкографії за допомогою шовкотрафаретного ручного, напівавтоматичного чи автоматичного обладнання, в якому відбиток створюється в результаті продавлювання фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі сітки. Відомий спосіб шовкографії (Шовкографія - сукупність декількох вживаних технологій: технології натягнення формових рам, технології вибору найбільш відповідної ситової тканини, емульгування друкарських форм, використання багатьох можливостей друку, вибору фарби, просушування спеціальним методом і багато іншого) http://wiki.kspn.kr.ua/index.php/ - (ПошукШовкографія) використовується для друку фарбою чи лаком, тексту чи малюнку на будь-яку тверду поверхню. Сфери застосування шовкографії: поліграфія, приладобудування (написи та малюнки па корпусах), електротехніка (нанесення малюнку для витравлення плат), нанесення малюнків та написів на текстилі та інших матеріалах. Задача корисної моделі створити спосіб нанесення резистивної пасти, на основі графіту, з омічним опором на плівкову поверхню. Поставлена задача вирішується тим, що у способі нанесення резистивної пасти на основі графіту з омічним опором на плівкову поверхню, а саме поліетилентерафталат, лавсан та інших плівок, які включають в себе антипірени (антипірени - речовини, що затруднюють займання матеріалів та знижують швидкість поширення полум'я) або ж не включають їх, або ж на які можна нанести суміші, які містять антипірени, згідно з корисною моделлю, нанесення виконується за допомогою способу шовкографії та шовкотрафаретного ручного, напівавтоматичного чи автоматичного обладнання, в якому відбиток створюється в результаті продавлювання фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі сітки, для виготовлення гнучких плівкових (інфрачервоних) обігрівачів резистивного типу, які служать для опалення побутових, виробничих, невиробничих та інших приміщень. Перелік фігур креслення: фіг. 1 - схема способу шовкографії (в результаті продавлення фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі). 1 - сітка, 2 - рама, на яку натягнута сітка, 3 - ділянки з пробілом (нанесена емульсія, через ці ділянки резистивна паста не проходить), 4 - ділянки, через які проходить резистивна паста, 5 - ракель, фіг. 1 - форма без резистивної пасти; фіг. 2 - форма з резистивною пастою; фіг. 3 - відбиток на задруковуваному матеріалі, після проходження ракеля по формі. Відомості, які підтверджують можливість здійснення корисної моделі. Даний спосіб нанесення резистивної пасти з омічним опором може застосовуватись для виготовлення гнучких плівкових (інфрачервоних) обігрівачів резистивного типу, таких як тепла плівкова інфрачервона підлога (плівка з інфрачервоним випромінюванням), стіни, стелі, які використовуються для опалення побутових, виробничих, не виробничих та інших приміщень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб нанесення резистивної пасти на основі графіту з омічним опором на плівкову поверхню, а саме поліетилентерафталат, лавсан та інших плівок, які включають в себе антипірени (антипірени - речовини, що затруднюють займання матеріалів та знижують швидкість поширення полум'я) або ж не включають їх, або ж на які можна нанести суміші, які містять антипірени, який відрізняється тим, що нанесення виконується за допомогою способу шовкографії та шовкотрафаретного ручного, напівавтоматичного чи автоматичного обладнання, в якому відбиток створюється в результаті продавлювання фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі сітки, для виготовлення гнучких плівкових (інфрачервоних) обігрівачів резистивного типу, які служать для опалення побутових, виробничих, невиробничих та інших приміщень. 1 UA 109786 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
