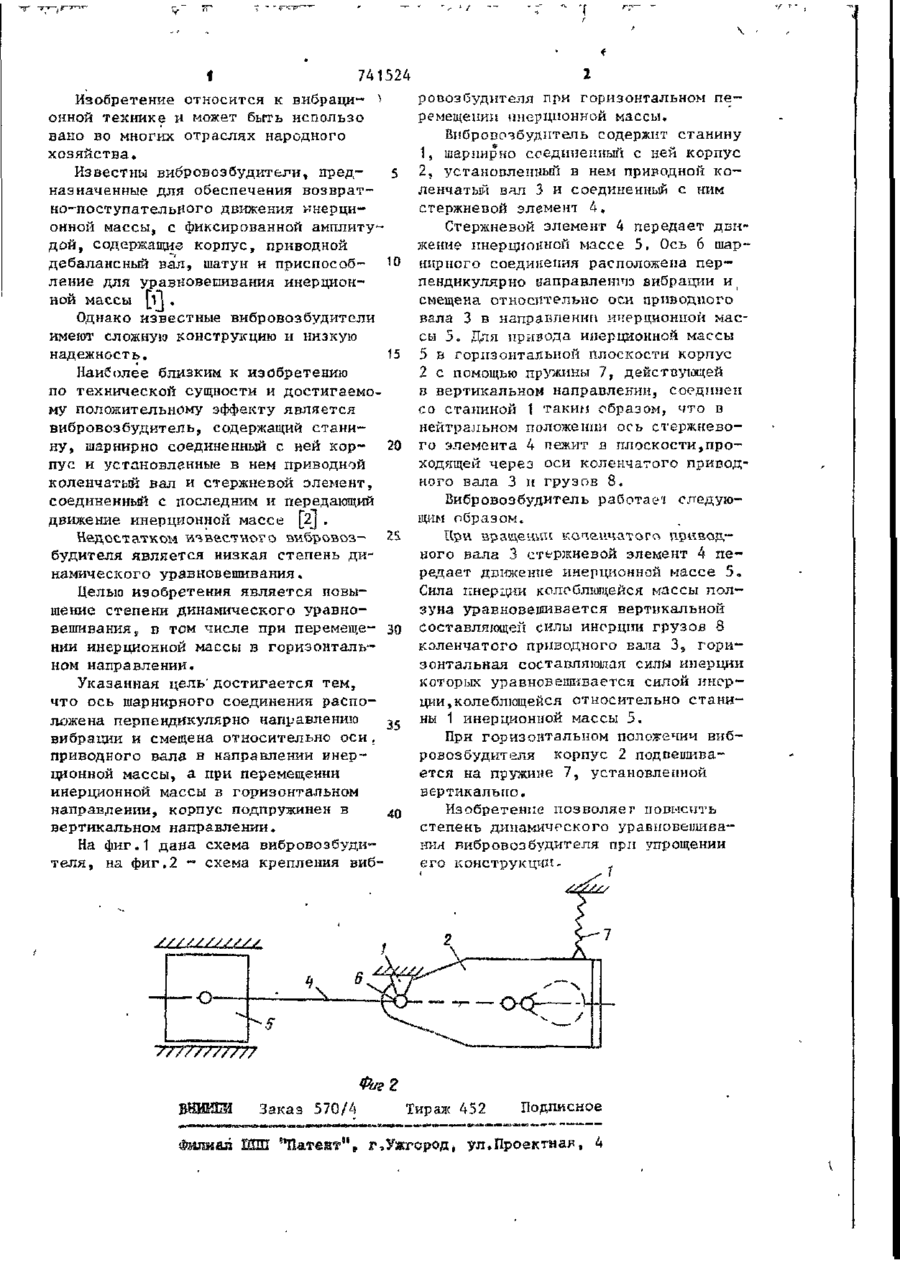

1. ВИБРОВОЗБУДИТЕЛЬ, содержащий станину, шарнирно соединенный с ней корпус и установленные в нем приводной коленчатый вал и стержневой элемент, соединенный с последним, и передающий движение инерционной массе, о т л и ч а ю щ и й с я тем, что, с целью повышения степени динамического уравновешивания, ось шарнирного соединения расположена перпендикулярно направлению вибрации и смещена относительно оси приводного вала в направлении инерционной массы. 2. Вибровозбудитель по п.1, о т л и ч а ю щ и й с я тем, что, с целью перемещения инерционной массы в горизонтальном направлении, корпус подпружинен в вертикальном направлении . 1 741524 Изобретение относится к вибраци- ^ онной технике и может быть использо ваыо во многих отраслях народного хозяйства. Известны вибровозбудители, пред5 назначенные для обеспечения возвратно-поступательного движения инерционной массы, с фиксированной амплитудой, содержащие корпус, приводной дебалансный вал, шатун и приспособЮ леиие для уравновешивания инерционной массы [Л , Однако известные вибровозбудители имеют сложную конструкцию и низкую надежность. 15 Наиболее близким к изобретению по технической сущности и достигаемому положительному эффекту является вибровозбудитель, содержащий станину, шарнирно соединенный с ней кор- 20 пус и установленные в нем приводной коленчатый вал и стержневой элемент, соединенный с последним и передающий движение инерционной массе [2] . Недостатком известного вибровоз- 25 будителя является низкая степень динамического уравновешивания. Целью изобретения является повышение степени динамического уравновешивания., в том числе при перемеще- 30 нии инерционной массы в горизонтальном направлений. Указанная цель' достигается тем, что ось шарнирного соединения расположена перпендикулярно направлению 35 вибрации и смещена относительно оси, приводного вала в направлении инерционной массы, а при перемещении инерционной массы в горизонтальном направлении, корпус подпружинен в до вертикальном направлении. На фиг.1 дана схема вибровозбудителя, на фиг.2 - схема крепления виб ровозбудителя при горизонтальном перемещении инерционной массы. Внбровозбудптель содержит станину 1, шарнирно соединенный с иен корпус 2, установленный в нем приводной коленчатый вял 3 и соединенный с ним стержневой элемент 4. Стержневой элемент 4 передает движение инерционной массе 5. Ось 6 шарнирного соединения расположена перпендикулярно направлению вибрации и ( смещена относительно оси приводного вала 3 в направлении инерционной массы 5. Для привода инерционной массы 5 в горизонтальной плоскости корпус 2 с помощью пружины 7, действующей в вертикальном направлении, соединен со станиной 1 таким образом, что в нейтральном положении ось стержневого элемента 4 лежит в плоскости,проходящей через оси коленчатого приводного вала 3 и грузов 8, Вибровозбудитель работае'і следующим образом. При вращении копенчатого приводного вала 3 стержневой элемент 4 передает движение инерционной массе 5. Сила инерции колеблющейся массы ползуна уравновешивается вертикальної! составляющей силы инерции грузов S коленчатого приводного вала 3 9 горизонтальная составляющая силы инерции которых уравновешивается силой инерции, колеблющейся относительно станины 1 инерционной массы 5, При горизонтальном положении вибровозбудителя корпус 2 подвешивается на пружине 7, установленной вертикально. Изобретение позволяет повысить степень динамического уравновешивания вибровозбудителя при упрощении его конструкции 77777777777 Фиг2 Заказ 570/4 Тираж 452 Подписное т", г«Ужгород, ул.Проектная, 4
