Спосіб нанесення нітридного декоративного рельєфного покриття на поверхню виробу

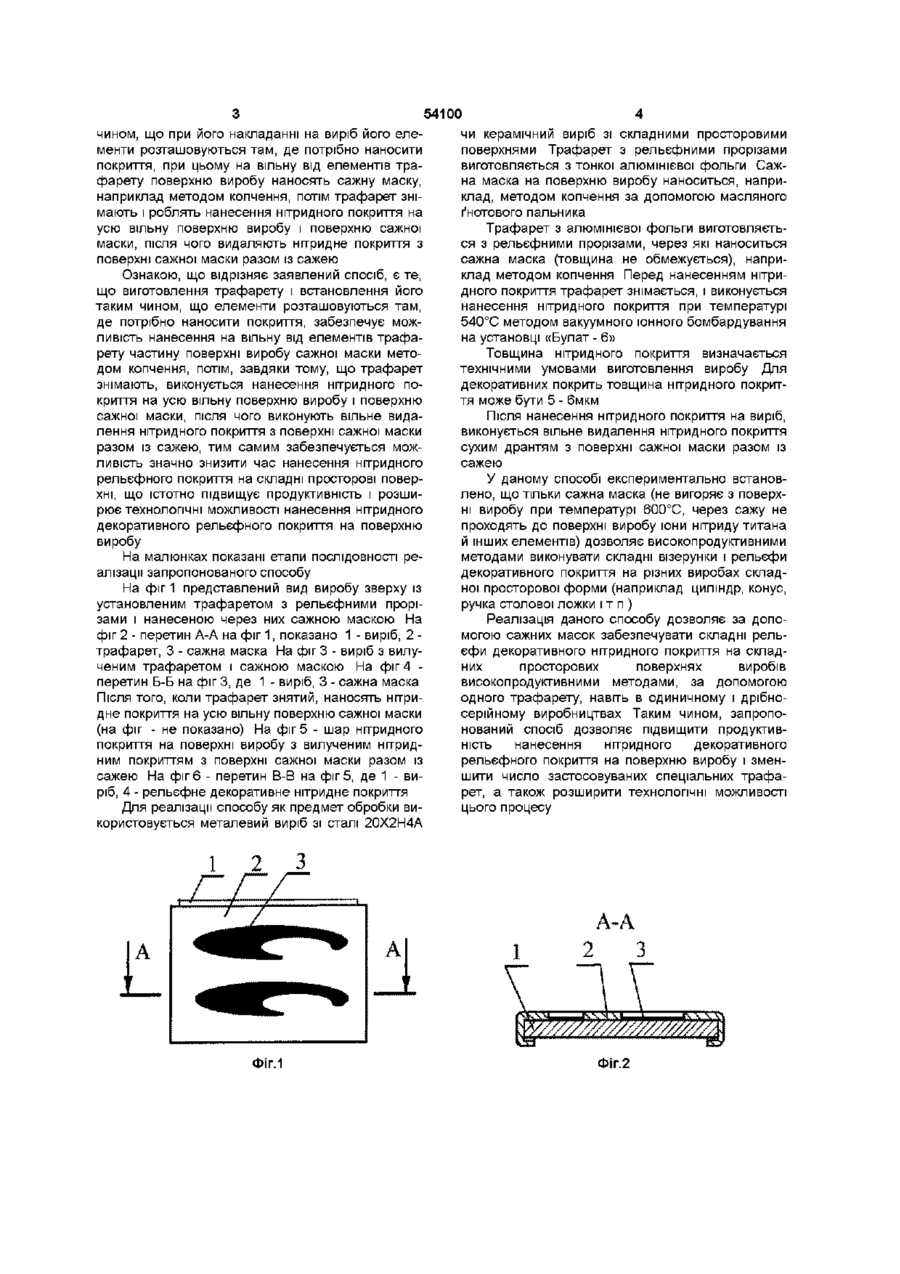

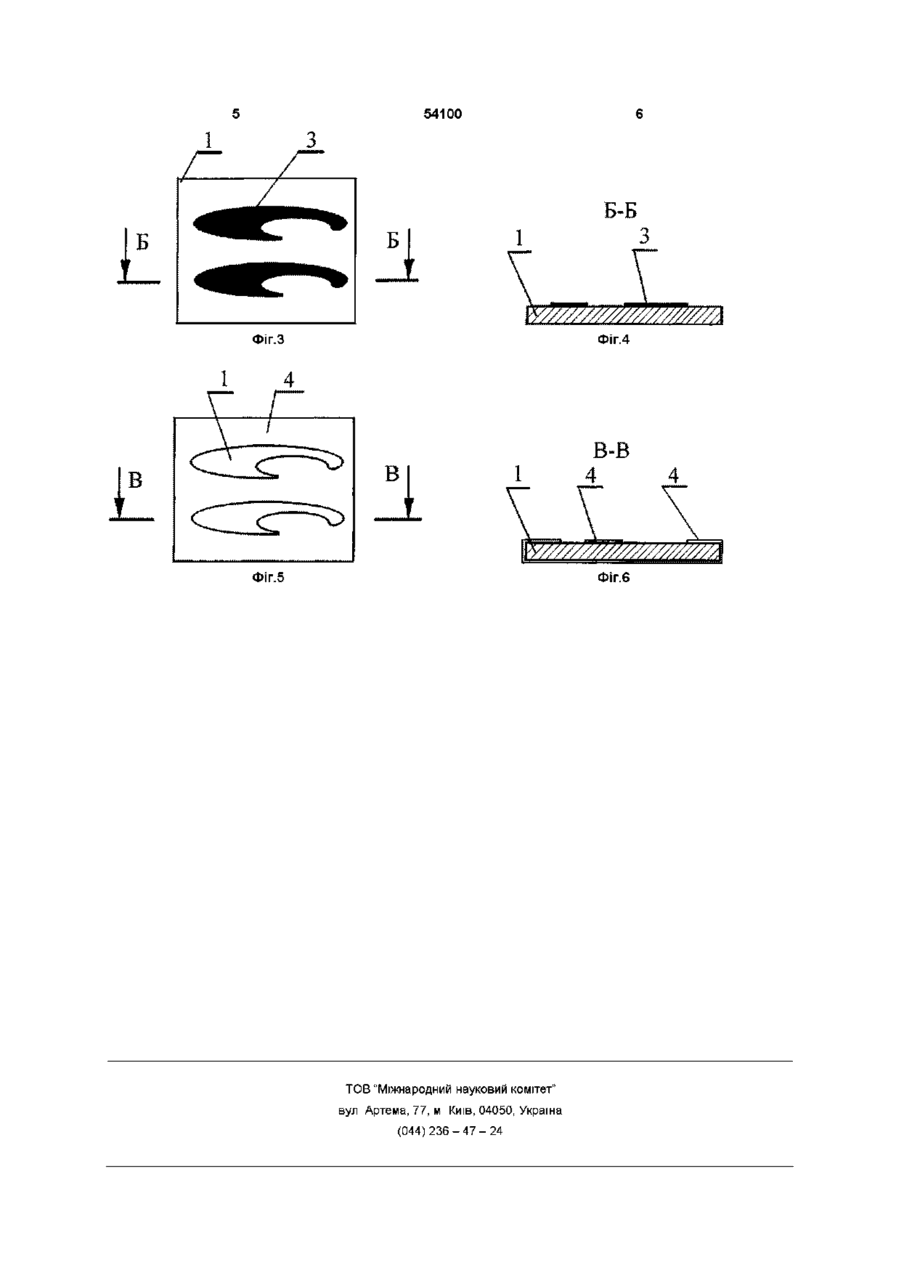

Спосіб нанесення нітридного декоративного рельєфного покриття на поверхню виробу методом вакуумного іонного бомбардування, що включає розміщення на поверхні виробу трафарету, який відрізняється тим, що трафарет виготовляють таким чином, що при його установці на виріб елементи трафарету розташовуються там, де потрібно наносити покриття, при цьому на вільну від елементів трафарету частину поверхні виробу наносять сажну маску, наприклад, методом копчення, потім трафарет знімають і виконують нанесення нітридного покриття на усю вільну поверхню виробу і поверхню сажної маски, після чого видаляють нітридне покриття з поверхні сажної маски разом із сажею Винахід відноситься до технологій нанесення нітридного покриття на поверхні виробу методом вакуумного іонного бомбардування і може бути використаний в машинобудівній, електротехнічній, мікроелектронній і інших галузях промисловості Відомий спосіб нанесення нітридного покриття на поверхню виробу (Плазменная металлизация в вакууме / А П Достанко, С В Грушецкий, Л И Киселевский и др — Мн Наука и техника, 1983 — 279с (с 189)), у якому виконується нанесення покриття на виріб методом вакуумного іонного бомбардування У цьому способі конфігурація плівкового покриття виконується за допомогою фотолітографії, спочатку на виявленій фоторезистивній масці, а потім за допомогою рідинного ХІМІЧНОГО травлення шару робочого матеріалу Недоліком цього способу є те, що він має дуже низьку продуктивність нанесення декоративного покриття Це пов'язано з тим, що тут спочатку потрібно нанести покриття, потім виконати роботи, пов'язані з фотолітографією і нанесенням маски, а після цього виконується тривалий процес травлення Найбільш близьким по своїй технічній сутності є спосіб нанесення нітридного декоративного рельєфного покриття на поверхні виробу методом вакуумного іонного бомбардування на установці типу «Булат» (Никитин М М Технология и оборудование вакуумного напыления — М Металлургия, 1992 — 122с (с 50 - 51)) Цей спосіб дозво ляє наносити декоративне рельєфне покриття на поверхні виробу за допомогою екранування чи розміщення на поверхні виробу трафарету, що запобігає нанесенню покриття під його елементами Однак для реалізації цього способу необхідно виготовляти металеві трафарети (температури процесу 540°С) При цьому для складних просторових виробів зі складним рельєфом покриття, металеві спеціальні трафарети виготовляти вкрай складно і неефективно Це особливо позначається в одиничному і дрібносерійному виробництві Усе це веде до зниження продуктивності нанесення нітридного декоративного рельєфного покриття Крім того ці покриття можна наносити тільки на прості просторові поверхні виробів В основі винаходу поставлена задача удосконалювання способу нанесення нітридного декоративного рельєфного покриття на поверхню виробу за рахунок спрощення процесу нанесення нітридного декоративного покриття зі складними рельєфами і просторовими формами поверхонь виробів, що забезпечує підвищення продуктивності і розширення технологічних можливостей Поставлена задача вирішується тим, що у відомому способі нанесення нітридного декоративного рельєфного покриття на поверхню виробу методом вакуумного іонного бомбардування, що включає розміщення трафарету на поверхні виробу, згідно винаходу, трафарет виготовляють таким О о 5 ю 54100 чи керамічний виріб зі складними просторовими поверхнями Трафарет з рельєфними прорізами виготовляється з тонкої алюмінієвої фольги Сажна маска на поверхню виробу наноситься, наприклад, методом копчення за допомогою масляного ґнотового пальника Трафарет з алюмінієвої фольги виготовляється з рельєфними прорізами, через які наноситься сажна маска (товщина не обмежується), наприклад методом копчення Перед нанесенням нітридного покриття трафарет знімається, і виконується нанесення нітридного покриття при температурі 540°С методом вакуумного іонного бомбардування на установці «Булат - 6» Товщина нітридного покриття визначається технічними умовами виготовлення виробу Для декоративних покрить товщина нітридного покриття може бути 5 - бмкм Після нанесення нітридного покриття на виріб, виконується вільне видалення нітридного покриття сухим дрантям з поверхні сажної маски разом із сажею У даному способі експериментально встановлено, що тільки сажна маска (не вигоряє з поверхні виробу при температурі 600°С, через сажу не проходять до поверхні виробу іони нітриду титана й інших елементів) дозволяє високопродуктивними методами виконувати складні візерунки і рельєфи На малюнках показані етапи ПОСЛІДОВНОСТІ редекоративного покриття на різних виробах складалізації запропонованого способу ної просторової форми (наприклад циліндр, конус, На фіг 1 представлений вид виробу зверху із ручка столової ложки і т п ) установленим трафаретом з рельєфними прорізами і нанесеною через них сажною маскою На Реалізація даного способу дозволяє за допофіг 2 - перетин А-А на фіг 1, показано 1 - виріб, 2 могою сажних масок забезпечувати складні рельтрафарет, 3 - сажна маска На фіг 3 - виріб з вилуєфи декоративного нітридного покриття на складченим трафаретом і сажною маскою На фіг 4 них просторових поверхнях виробів перетин Б-Б на фіг 3, де 1 - виріб, 3 - сажна маска високопродуктивними методами, за допомогою Після ТОГО, КОЛИ трафарет знятий, наносять нітриодного трафарету, навіть в одиничному і дрібнодне покриття на усю вільну поверхню сажної маски серійному виробництвах Таким чином, запропо(на фіг - не показано) На фіг 5 - шар нітридного нований спосіб дозволяє підвищити продуктивпокриття на поверхні виробу з вилученим нітридність нанесення нітридного декоративного ним покриттям з поверхні сажної маски разом із рельєфного покриття на поверхню виробу і зменсажею На фіг 6 - перетин В-В на фіг 5, де 1 - вишити число застосовуваних спеціальних трафаріб, 4 - рельєфне декоративне нітридне покриття рет, а також розширити технологічні можливості цього процесу Для реалізації способу як предмет обробки використовується металевий виріб зі сталі 20Х2Н4А чином, що при його накладанні на виріб його елементи розташовуються там, де потрібно наносити покриття, при цьому на вільну від елементів трафарету поверхню виробу наносять сажну маску, наприклад методом копчення, потім трафарет знімають і роблять нанесення нітридного покриття на усю вільну поверхню виробу і поверхню сажної маски, після чого видаляють нітридне покриття з поверхні сажної маски разом із сажею Ознакою, що відрізняє заявлений спосіб, є те, що виготовлення трафарету і встановлення його таким чином, що елементи розташовуються там, де потрібно наносити покриття, забезпечує можливість нанесення на вільну від елементів трафарету частину поверхні виробу сажної маски методом копчення, потім, завдяки тому, що трафарет знімають, виконується нанесення нітридного покриття на усю вільну поверхню виробу і поверхню сажної маски, після чого виконують вільне видалення нітридного покриття з поверхні сажної маски разом із сажею, тим самим забезпечується можливість значно знизити час нанесення нітридного рельєфного покриття на складні просторові поверхні, що істотно підвищує продуктивність і розширює технологічні можливості нанесення нітридного декоративного рельєфного покриття на поверхню виробу ФІГ.1 Фіг.2 54100 Б-Б З W///////////////////////A Фіг.4 1 В-В 4 4 W///////////////////////A Фіг.5 ФІГ.6 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
