Спосіб нанесення клейової розчинної суміші на поверхню теплоізоляційної плити
Номер патенту: 75008
Опубліковано: 26.11.2012
Автори: Савйовський Артем Володимирович, Джалалов Махмуджан Нажимович
Формула / Реферат

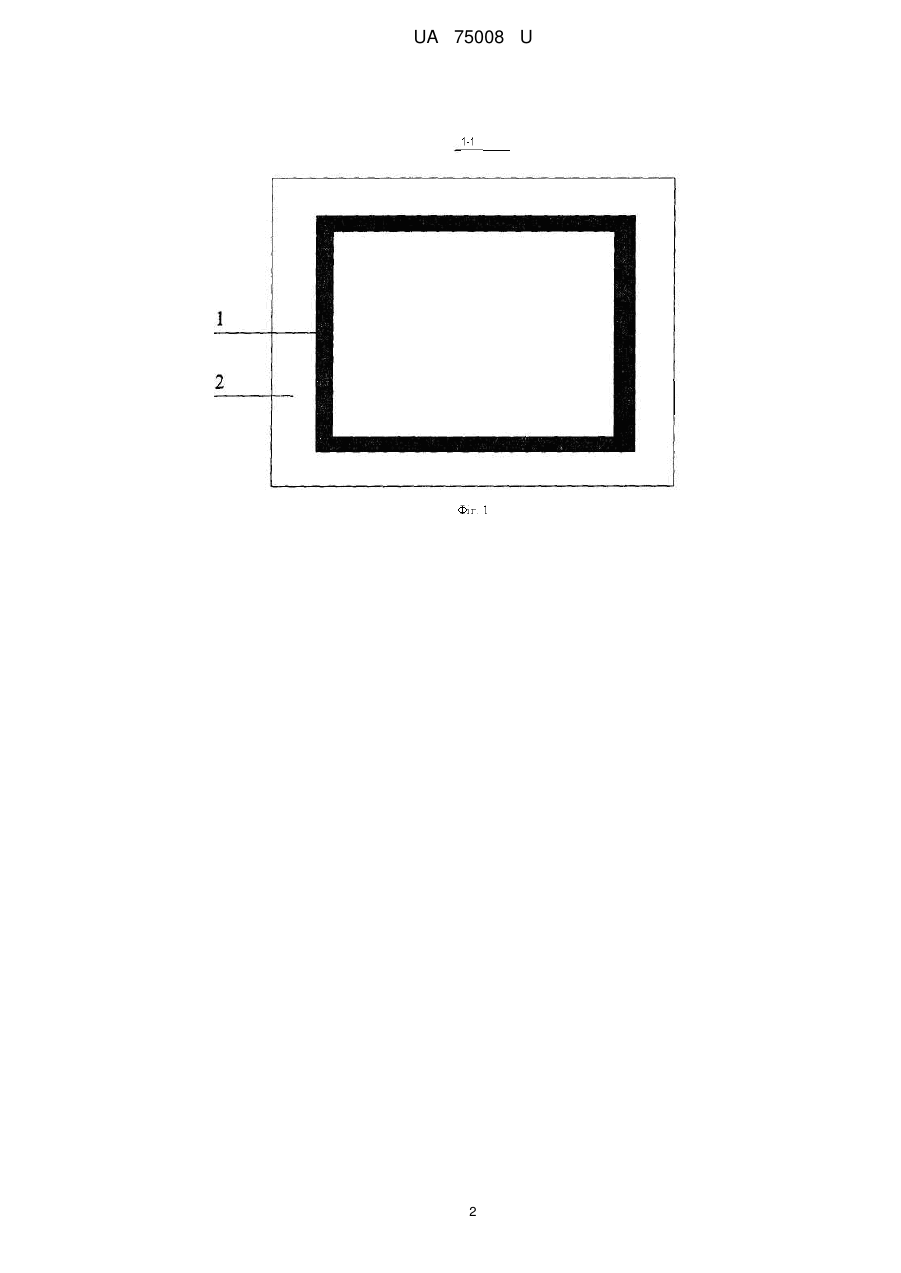

Спосіб нанесення клейової розчинної суміші смугами (валками) на поверхню теплоізоляційних плит при їх приклеюванні, який характеризується тим, що клейову розчинну суміш наносять смугами (валками), котрі утворюють на поверхні теплоізоляційної плити замкнуту фігуру.
Текст

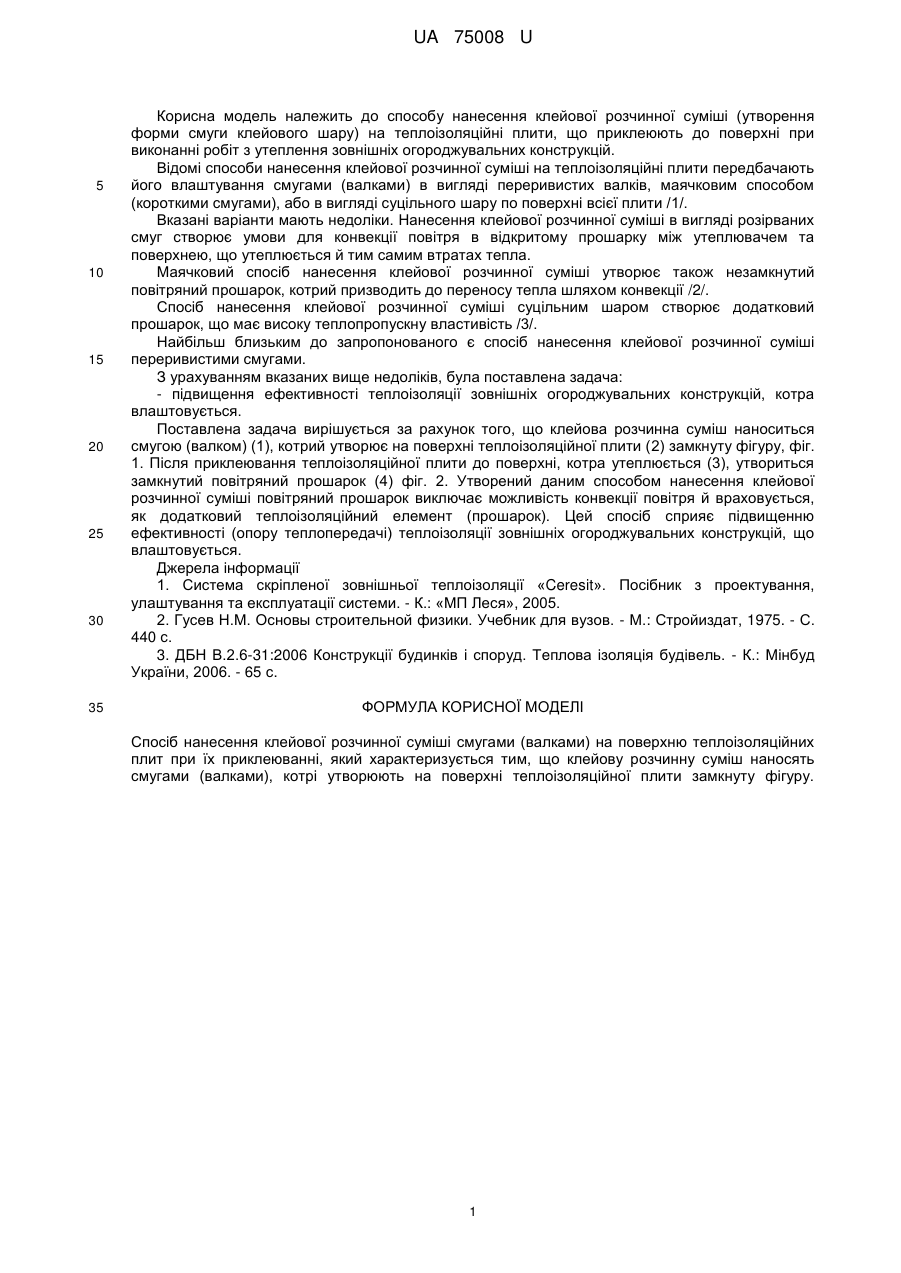

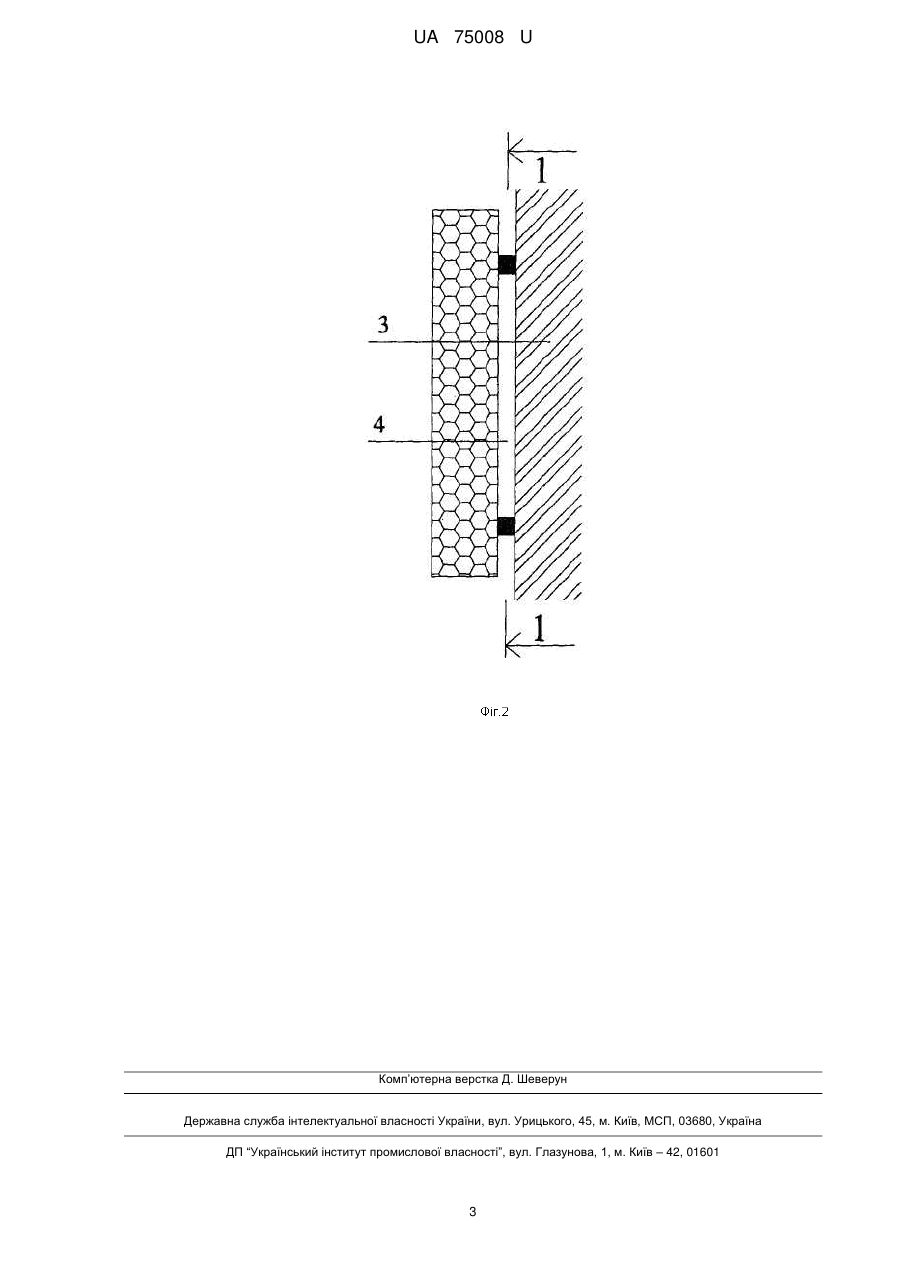

Реферат: Спосіб нанесення клейової розчинної суміші на теплоізоляційні плити характеризується тим, що клейову розчинну суміш наносять смугами (валками), котрі утворюють на поверхні теплоізоляційної плити замкнуту фігуру. UA 75008 U (54) СПОСІБ НАНЕСЕННЯ КЛЕЙОВОЇ РОЗЧИННОЇ СУМІШІ НА ПОВЕРХНЮ ТЕПЛОІЗОЛЯЦІЙНОЇ ПЛИТИ UA 75008 U UA 75008 U 5 10 15 20 25 30 35 Корисна модель належить до способу нанесення клейової розчинної суміші (утворення форми смуги клейового шару) на теплоізоляційні плити, що приклеюють до поверхні при виконанні робіт з утеплення зовнішніх огороджувальних конструкцій. Відомі способи нанесення клейової розчинної суміші на теплоізоляційні плити передбачають його влаштування смугами (валками) в вигляді переривистих валків, маячковим способом (короткими смугами), або в вигляді суцільного шару по поверхні всієї плити /1/. Вказані варіанти мають недоліки. Нанесення клейової розчинної суміші в вигляді розірваних смуг створює умови для конвекції повітря в відкритому прошарку між утеплювачем та поверхнею, що утеплюється й тим самим втратах тепла. Маячковий спосіб нанесення клейової розчинної суміші утворює також незамкнутий повітряний прошарок, котрий призводить до переносу тепла шляхом конвекції /2/. Спосіб нанесення клейової розчинної суміші суцільним шаром створює додатковий прошарок, що має високу теплопропускну властивість /3/. Найбільш близьким до запропонованого є спосіб нанесення клейової розчинної суміші переривистими смугами. З урахуванням вказаних вище недоліків, була поставлена задача: - підвищення ефективності теплоізоляції зовнішніх огороджувальних конструкцій, котра влаштовується. Поставлена задача вирішується за рахунок того, що клейова розчинна суміш наноситься смугою (валком) (1), котрий утворює на поверхні теплоізоляційної плити (2) замкнуту фігуру, фіг. 1. Після приклеювання теплоізоляційної плити до поверхні, котра утеплюється (3), утвориться замкнутий повітряний прошарок (4) фіг. 2. Утворений даним способом нанесення клейової розчинної суміші повітряний прошарок виключає можливість конвекції повітря й враховується, як додатковий теплоізоляційний елемент (прошарок). Цей спосіб сприяє підвищенню ефективності (опору теплопередачі) теплоізоляції зовнішніх огороджувальних конструкцій, що влаштовується. Джерела інформації 1. Система скріпленої зовнішньої теплоізоляції «Ceresit». Посібник з проектування, улаштування та експлуатації системи. - К.: «МП Леся», 2005. 2. Гусев Н.М. Основы строительной физики. Учебник для вузов. - М.: Стройиздат, 1975. - С. 440 с. 3. ДБН В.2.6-31:2006 Конструкції будинків і споруд. Теплова ізоляція будівель. - К.: Мінбуд України, 2006. - 65 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб нанесення клейової розчинної суміші смугами (валками) на поверхню теплоізоляційних плит при їх приклеюванні, який характеризується тим, що клейову розчинну суміш наносять смугами (валками), котрі утворюють на поверхні теплоізоляційної плити замкнуту фігуру. 1 UA 75008 U 2 UA 75008 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for application of soluble adhesive mixture to surface of heat-insulation plate
Автори англійськоюDzhalalov Makhmudzhan Nazhymovych, Saviovskyi Artem Volodymyrovych
Назва патенту російськоюСпособ нанесения клеевой растворимой смеси на поверхность теплоизоляционной плиты
Автори російськоюДжалалов Махмуджан Нажимович, Савйовский Артем Владимирович
МПК / Мітки
МПК: E04B 1/74
Мітки: поверхню, розчинної, спосіб, плити, теплоізоляційної, клейової, суміші, нанесення
