Установка для видобування порід

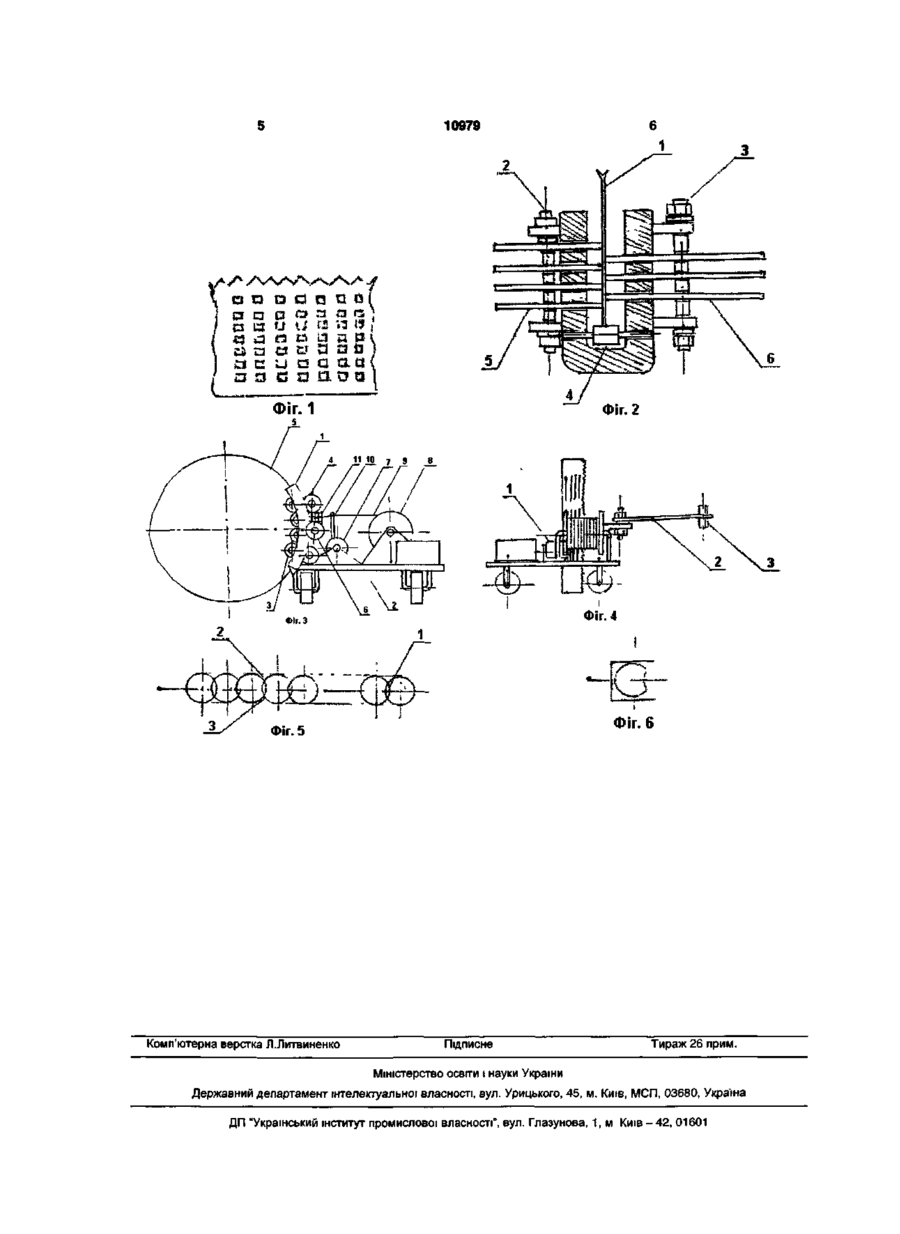

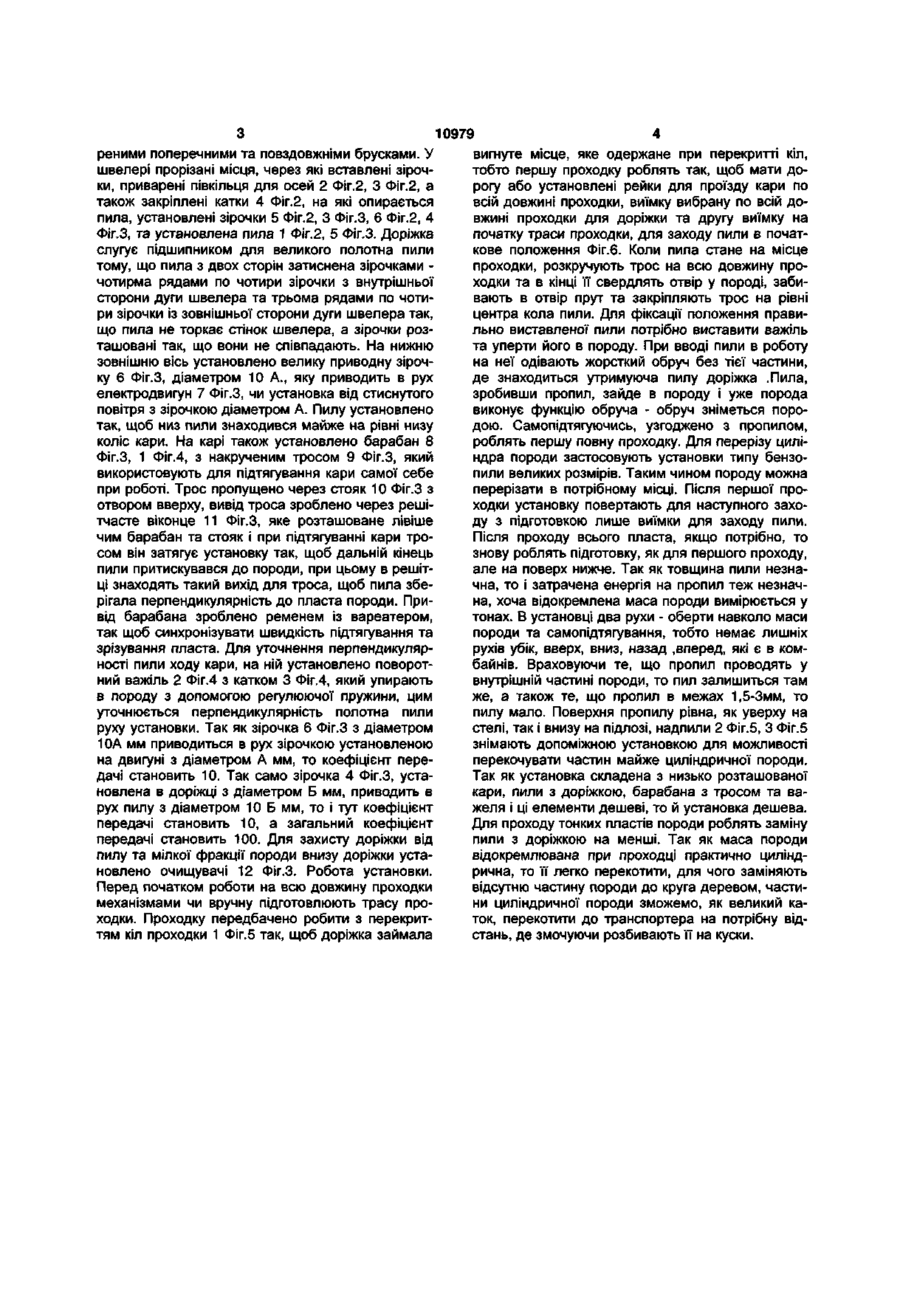

1 Установка для видобування порід, що установлена на площадці автокари, на якій укріплені доріжка, складена зі швелера та блока зірочок, що утримують круг пили, барабана з тросом та їх приводів, а також висувного важеля, який фіксує перпендикулярність пили до траси проходки, яка від Корисна модель відноситься до галузі видобування порід і може знайти застосування у шахтах при видобуванні порід, кар'єрах, метро, при прокладці каналів Як аналог найбільше підходить комбайн описаний у ["Знанні" 9/1976р В П Дробаденка, С І Івановського, А А Мазурова, "Техніка для підземних робіт" видавництво "Знання", Москва, 1976р] комбайн із барабанним виконавчим органом Гршсайд (Англія) Виконавчий орган - барабан діаметром 101,8см з установленими в ньому карбідо-вольфрамовими різцями Він призначений для проведення виробок круглого перетину діаметром 3,66-5,18м Пил зрошується водою, яка подається до зубів барабана Грінсайд має механізм пересування шагового типу Стабілізація комбайна під час різання та кріплення передньої зони вибою здійснюється козирком із закріпленням його на двох домкратах Габарити комбайна 7,85 х3,96 х3,96м Вага 30т В подальшому значних змін комбайни такого типу не зазнали В основу корисної моделі поставлено завдання удосконалити процес видобування порід шляхом 1 Збільшення продуктивності 2 Зменшення викиду пилу та габаритів установки 3 Застосування підтягування тросом установки самої себе 4 Видобутку породи практично циліндричної форми з послідуючим підкочуванням видобутої породи до транспортера, для зменшення транспортних витрат різняється тим, що використана доріжка виготовлена як швелер, вигнутий по дузі круга пили, і на ній укріплено зірочки з двох сторін швелера, які спільно виконують функції утримування пили збоку від кари так, щоб пила не торкалась стінок швелера, а також виконують функції підшипника для пили, її кругової напрямної та приводу й в рух 2 Установка за п 1, яка відрізняється тим, що пропил між відокремлюваною масою та породою знаходиться в межах 1,5-Змм, а відокремлювана маса породи при цьому вимірюється тоннами Мета корисної моделі - створити високопродуктивну установку для видобування порід Для досягнення цього технічного результату за основу взято полотно великої пили для розпилу дерева Якщо полотно такої пили нарощено в довжину та ширину і зроблені рівномірні прорізи Фіг 1 для приводу пили в круговий рух і зігнута вона у вигляді кільця і є механізм приводу, то такою установкою зможемо прорізувати практично циліндричні маси в породах на підготовлених для цього місцях Тобто, якщо, наприклад, задано що циліндричну масу, яку потрібно одержати діаметром 2 метра, то довжину полотна її обчислюють по формулі L = 7tD = 3,14 2 = 6,28 м 3 цього полотна зроблений круг та прорізані рівномірні прорізі в полотні для приводу круга в круговий рух зірочками Товщина пили повинна бути підібрана достатньою, щоб вона добре зберігала свою форму, не деформуючись, в межах 1,5-3,0мм і достатньою шириною її Перед початком роботи зуби її широко розводять, щоб пилу в процесі роботи не затискувало, на них наварюються алмазні чи карбідовольфрамові насадки, круг пили установлюють у доріжку Фіг 2, 1 Фіг 3, для утримання круга у вертикальному положенні Доріжку для утримання пили 1 Фіг 3 закріплено до пересувної установки типу кари 2 Фіг 3 Доріжка - це глибокий швелер вигнутий по дузі круга пили довжиною у чверть круга Швелер підсилений із зовнішньої сторони прива 10979 реними поперечними та повздовжніми брусками. У швелері прорізані місця, через які вставлені зірочки, приварені півкільця для осей 2 Фіг.2, 3 Фіг.2, а також закріплені катки 4 Фіг.2, на які опирається пила, установлені зірочки 5 Фіг.2, 3 Фіг.З, 6 Фіг.2, 4 Фіг.З, та установлена пила 1 Фіг.2, 5 Фіг.З. Доріжка слугує підшипником для великого полотна пили тому, що пила з двох сторін затиснена зірочками чотирма рядами по чотири зірочки з внутрішньої сторони дуги швелера та трьома рядами по чотири зірочки із зовнішньої сторони дуги швелера так, що пила не торкає стінок швелера, а зірочки розташовані так, що вони не співпадають. На нижню зовнішню вісь установлено велику приводну зірочку 6 Фіг.З, діаметром 10 А., яку приводить в рух електродвигун 7 Фіг.З, чи установка від стиснутого повітря з зірочкою діаметром А. Пилу установлено так, щоб низ пили знаходився майже на рівні низу коліс кари. На карі також установлено барабан 8 Фіг.З, 1 Фіг.4, з накрученим тросом 9 Фіг.З, який використовують для підтягування кари самої себе при роботі. Трос пропущено через стояк 10 Фіг.З з отвором вверху, вивідтроса зроблено через решітчасте віконце 11 Фіг.З, яке розташоване лівіше чим барабан та стояк і при підтягуванні кари тросом він затягує установку так, щоб дальній кінець пили притискувався до породи, при цьому в решітці знаходять такий вихід для троса, щоб пила зберігала перпендикулярність до пласта породи. Привід барабана зроблено ременем із вареатером, так щоб синхронізувати швидкість підтягування та зрізування пласта. Для уточнення перпендикулярності пили ходу кари, на ній установлено поворотний важіль 2 Фіг.4 з катком 3 Фіг.4, який упирають в породу з допомогою регулюючої пружини, цим уточнюється перпендикулярність полотна пили руху установки. Так як зірочка 6 Фіг.З з діаметром 10А мм приводиться в рух зірочкою установленою на двигуні з діаметром А мм, то коефіцієнт передачі становить 10. Так само зірочка 4 Фіг.З, установлена в доріжці з діаметром Б мм, приводить в рух пилу з діаметром 10 Б мм, то і тут коефіцієнт передачі становить 10, а загальний коефіцієнт передачі становить 100. Для захисту доріжки від пилу та мілкої фракції породи внизу доріжки установлено очищувачі 12 Фіг.З. Робота установки. Перед початком роботи на всю довжину проходки механізмами чи вручну підготовлюють трасу проходки. Проходку передбачено робити з перекриттям кіл проходки 1 Фіг.5 так, щоб доріжка займала вигнуте місце, яке одержане при перекритті кіл, тобто першу проходку роблять так, щоб мати дорогу або установлені рейки для проїзду кари по всій довжині проходки, виїмку вибрану по всій довжині проходки для доріжки та другу виїмку на початку траси проходки, для заходу пили в початкове положення Фіг.6. Коли пила стане на місце проходки, розкручують трос на всю довжину проходки та в кінці її свердлять отвір у породі, забивають в отвір прут та закріпляють трос на рівні центра кола пили. Для фіксації положення правильно виставленої пили потрібно виставити важіль та уперти його в породу. При вводі пили в роботу на неї одівають жорсткий обруч без тієї частини, де знаходиться утримуюча пилу доріжка .Пила, зробивши пропил, зайде в породу і уже порода виконує функцію обруча - обруч зніметься породою. Самопідтягуючись, узгоджено з пропилом, роблять першу повну проходку. Для перерізу циліндра породи застосовують установки типу бензопили великих розмірів. Таким чином породу можна перерізати в потрібному місці. Після першої проходки установку повертають для наступного заходу з підготовкою лише виїмки для заходу пили. Після проходу всього пласта, якщо потрібно, то знову роблять підготовку, як для першого проходу, але на поверх нижче. Так як товщина пили незначна, то і затрачена енергія на пропил теж незначна, хоча відокремлена маса породи вимірюється у тонах. В установці два рухи - оберти навколо маси породи та самопідтягування, тобто немає лишніх рухів убік, вверх, вниз, назад .вперед, які є в комбайнів. Враховуючи те, що пропил проводять у внутрішній частині породи, то пил залишиться там же, а також те, що пропил в межах 1,5-Змм, то пилу мало. Поверхня пропилу рівна, як уверху на стелі, так і внизу на підлозі, надпили 2 Фіг.5, 3 Фіг.5 знімають допоміжною установкою для можливості перекочувати частин майже циліндричної породи. Так як установка складена з низько розташованої кари, пили з доріжкою, барабана з тросом та важеля і ці елементи дешеві, то й установка дешева. Для проходу тонких пластів породи роблять заміну пили з доріжкою на менші. Так як маса породи відокремлювана при проходці практично циліндрична, то її легко перекотити, для чого заміняють відсутню частину породи до круга деревом, частини циліндричної породи зможемо, як великий каток, перекотити до транспортера на потрібну відстань, де змочуючи розбивають її на куски. 10979 p із u U ri «і J і 3 а а о о а а с и a a ай act о a cnaoo Фіг. 2 Фіг. 4 Фіг. 6 Фіг. 5 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
