Спарений робочий орган канатного конвеєра

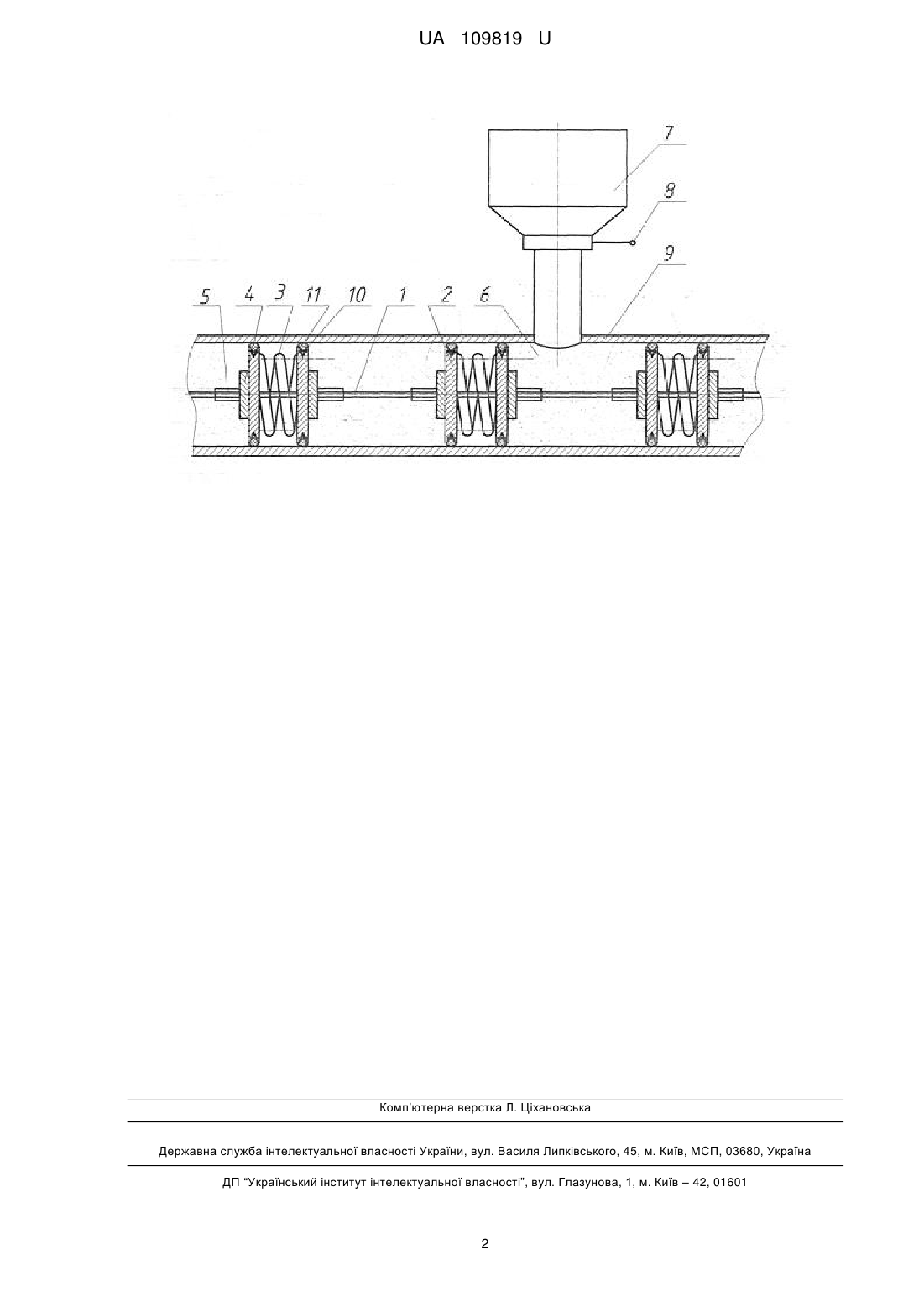

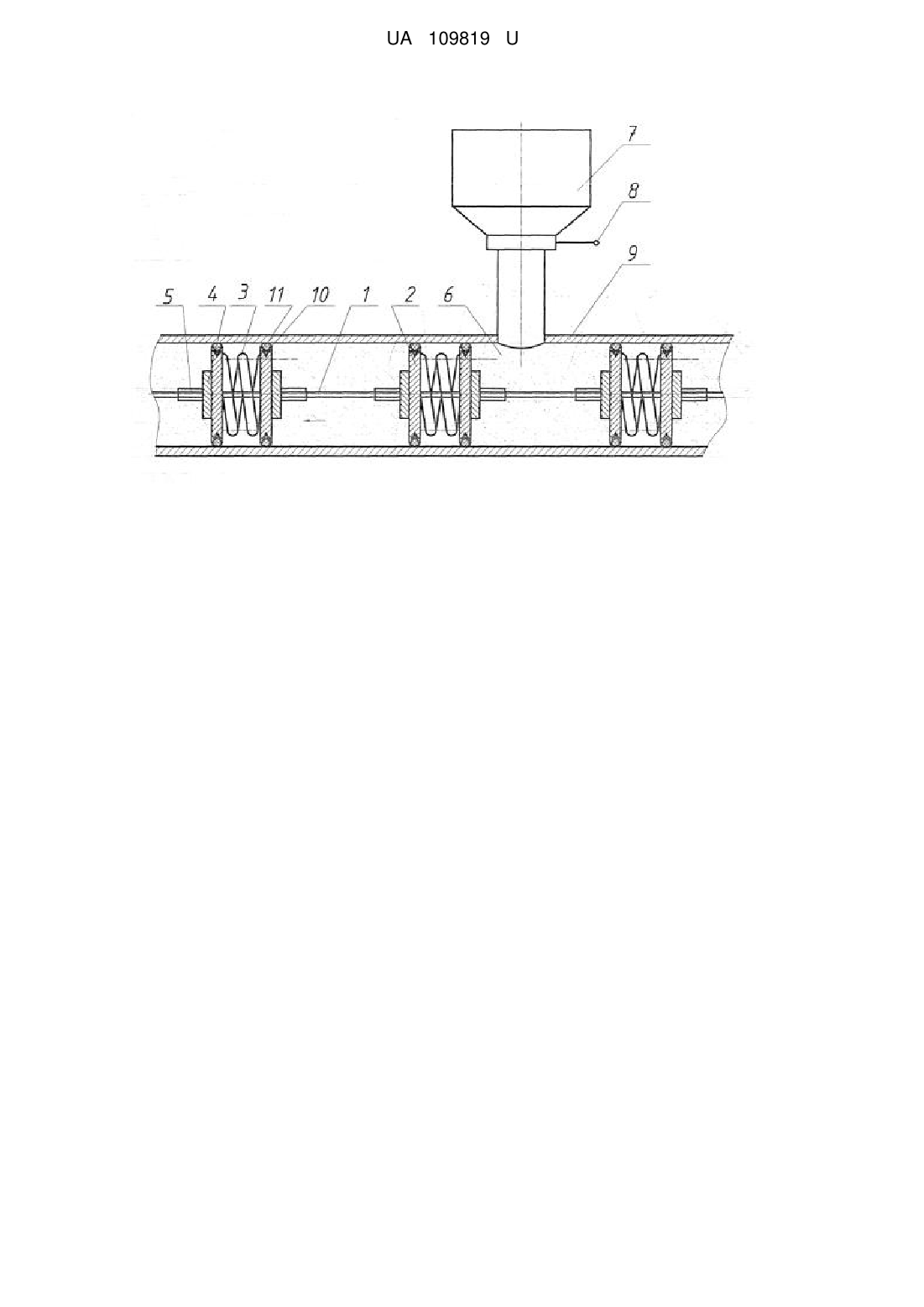

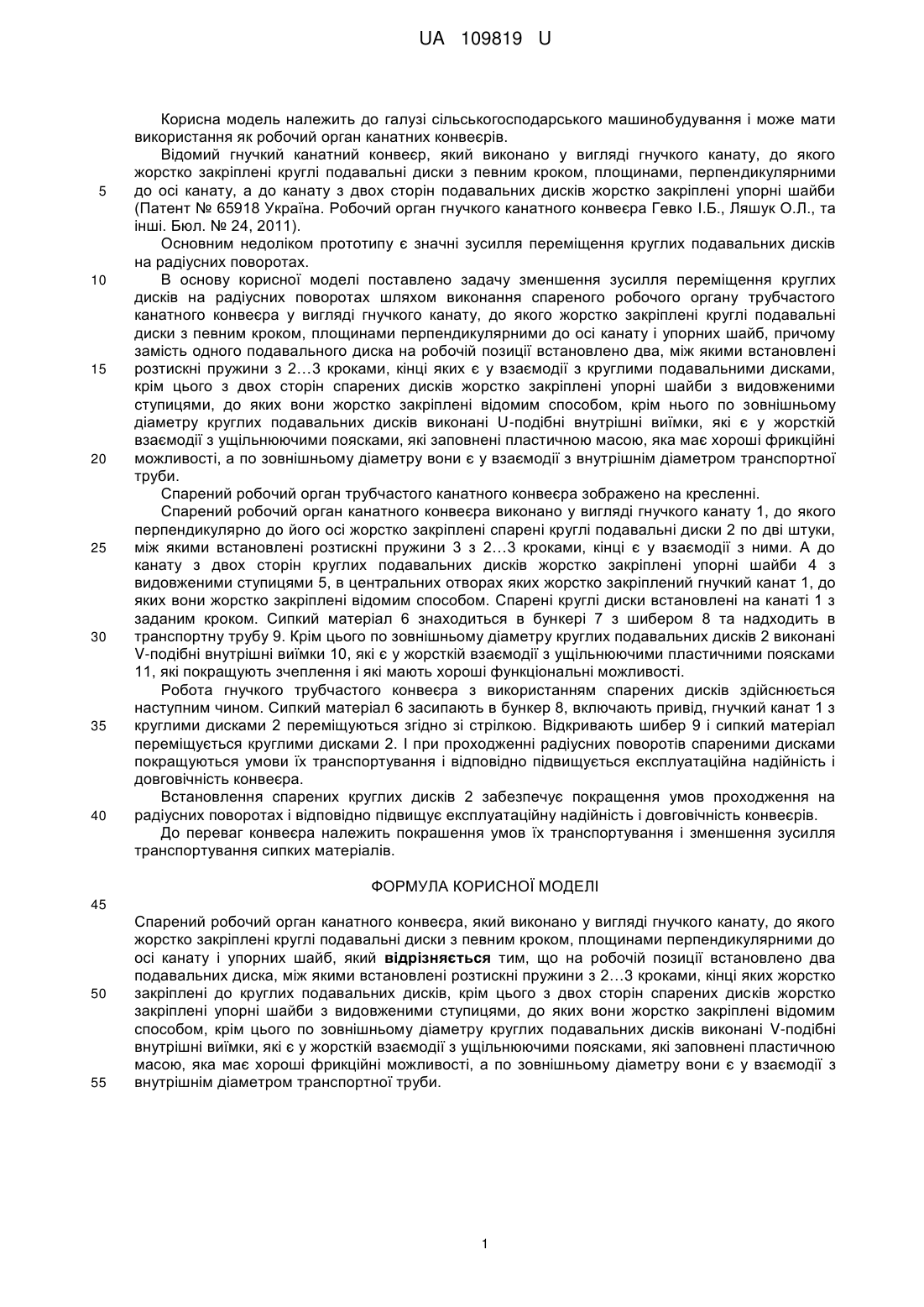

Реферат: Спарений робочий орган канатного конвеєра, який виконано у вигляді гнучкого канату, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами перпендикулярними до осі канату і упорних шайб, причому на робочій позиції встановлено два подавальних диска, між якими встановлені розтискні пружини з 2…3 кроками, кінці яких жорстко закріплені до круглих подавальних дисків, крім цього з двох сторін спарених дисків жорстко закріплені упорні шайби з видовженими ступицями, до яких вони жорстко закріплені відомим способом, крім цього по зовнішньому діаметру круглих подавальних дисків виконані V-подібні внутрішні виїмки, які є у жорсткій взаємодії з ущільнюючими поясками, які заповнені пластичною масою, яка має хороші фрикційні можливості, а по зовнішньому діаметру вони є у взаємодії з внутрішнім діаметром транспортної труби. UA 109819 U (12) UA 109819 U UA 109819 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання як робочий орган канатних конвеєрів. Відомий гнучкий канатний конвеєр, який виконано у вигляді гнучкого канату, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами, перпендикулярними до осі канату, а до канату з двох сторін подавальних дисків жорстко закріплені упорні шайби (Патент № 65918 Україна. Робочий орган гнучкого канатного конвеєра Гевко І.Б., Ляшук О.Л., та інші. Бюл. № 24, 2011). Основним недоліком прототипу є значні зусилля переміщення круглих подавальних дисків на радіусних поворотах. В основу корисної моделі поставлено задачу зменшення зусилля переміщення круглих дисків на радіусних поворотах шляхом виконання спареного робочого органу трубчастого канатного конвеєра у вигляді гнучкого канату, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами перпендикулярними до осі канату і упорних шайб, причому замість одного подавального диска на робочій позиції встановлено два, між якими встановлені розтискні пружини з 2…3 кроками, кінці яких є у взаємодії з круглими подавальними дисками, крім цього з двох сторін спарених дисків жорстко закріплені упорні шайби з видовженими ступицями, до яких вони жорстко закріплені відомим способом, крім нього по зовнішньому діаметру круглих подавальних дисків виконані U-подібні внутрішні виїмки, які є у жорсткій взаємодії з ущільнюючими поясками, які заповнені пластичною масою, яка має хороші фрикційні можливості, а по зовнішньому діаметру вони є у взаємодії з внутрішнім діаметром транспортної труби. Спарений робочий орган трубчастого канатного конвеєра зображено на кресленні. Спарений робочий орган канатного конвеєра виконано у вигляді гнучкого канату 1, до якого перпендикулярно до його осі жорстко закріплені спарені круглі подавальні диски 2 по дві штуки, між якими встановлені розтискні пружини 3 з 2…3 кроками, кінці є у взаємодії з ними. А до канату з двох сторін круглих подавальних дисків жорстко закріплені упорні шайби 4 з видовженими ступицями 5, в центральних отворах яких жорстко закріплений гнучкий канат 1, до яких вони жорстко закріплені відомим способом. Спарені круглі диски встановлені на канаті 1 з заданим кроком. Сипкий матеріал 6 знаходиться в бункері 7 з шибером 8 та надходить в транспортну трубу 9. Крім цього по зовнішньому діаметру круглих подавальних дисків 2 виконані V-подібні внутрішні виїмки 10, які є у жорсткій взаємодії з ущільнюючими пластичними поясками 11, які покращують зчеплення і які мають хороші функціональні можливості. Робота гнучкого трубчастого конвеєра з використанням спарених дисків здійснюється наступним чином. Сипкий матеріал 6 засипають в бункер 8, включають привід, гнучкий канат 1 з круглими дисками 2 переміщуються згідно зі стрілкою. Відкривають шибер 9 і сипкий матеріал переміщується круглими дисками 2. І при проходженні радіусних поворотів спареними дисками покращуються умови їх транспортування і відповідно підвищується експлуатаційна надійність і довговічність конвеєра. Встановлення спарених круглих дисків 2 забезпечує покращення умов проходження на радіусних поворотах і відповідно підвищує експлуатаційну надійність і довговічність конвеєрів. До переваг конвеєра належить покрашення умов їх транспортування і зменшення зусилля транспортування сипких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Спарений робочий орган канатного конвеєра, який виконано у вигляді гнучкого канату, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами перпендикулярними до осі канату і упорних шайб, який відрізняється тим, що на робочій позиції встановлено два подавальних диска, між якими встановлені розтискні пружини з 2…3 кроками, кінці яких жорстко закріплені до круглих подавальних дисків, крім цього з двох сторін спарених дисків жорстко закріплені упорні шайби з видовженими ступицями, до яких вони жорстко закріплені відомим способом, крім цього по зовнішньому діаметру круглих подавальних дисків виконані V-подібні внутрішні виїмки, які є у жорсткій взаємодії з ущільнюючими поясками, які заповнені пластичною масою, яка має хороші фрикційні можливості, а по зовнішньому діаметру вони є у взаємодії з внутрішнім діаметром транспортної труби. 1 UA 109819 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
