Бочкоподібний робочий орган трубчастого канатного конвеєра

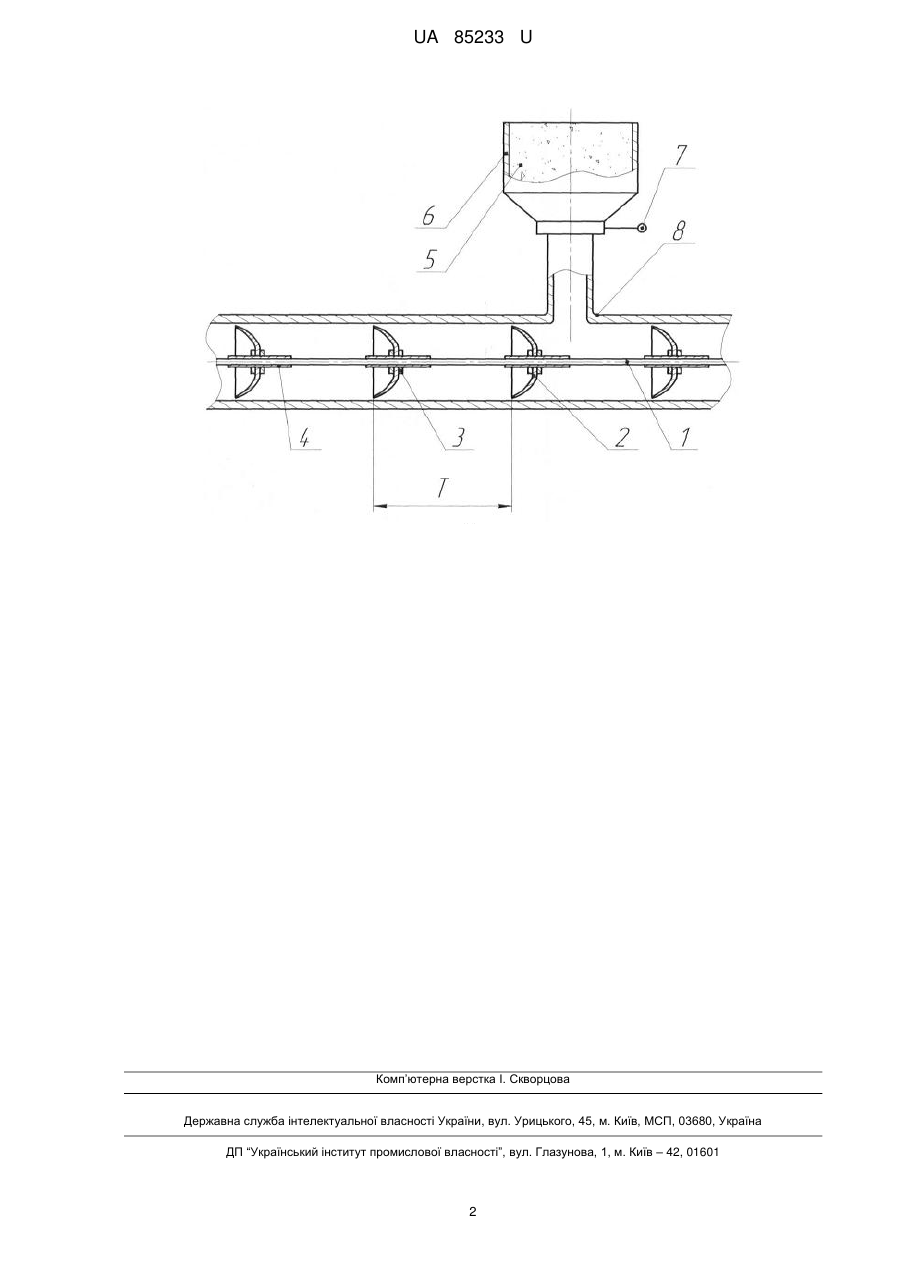

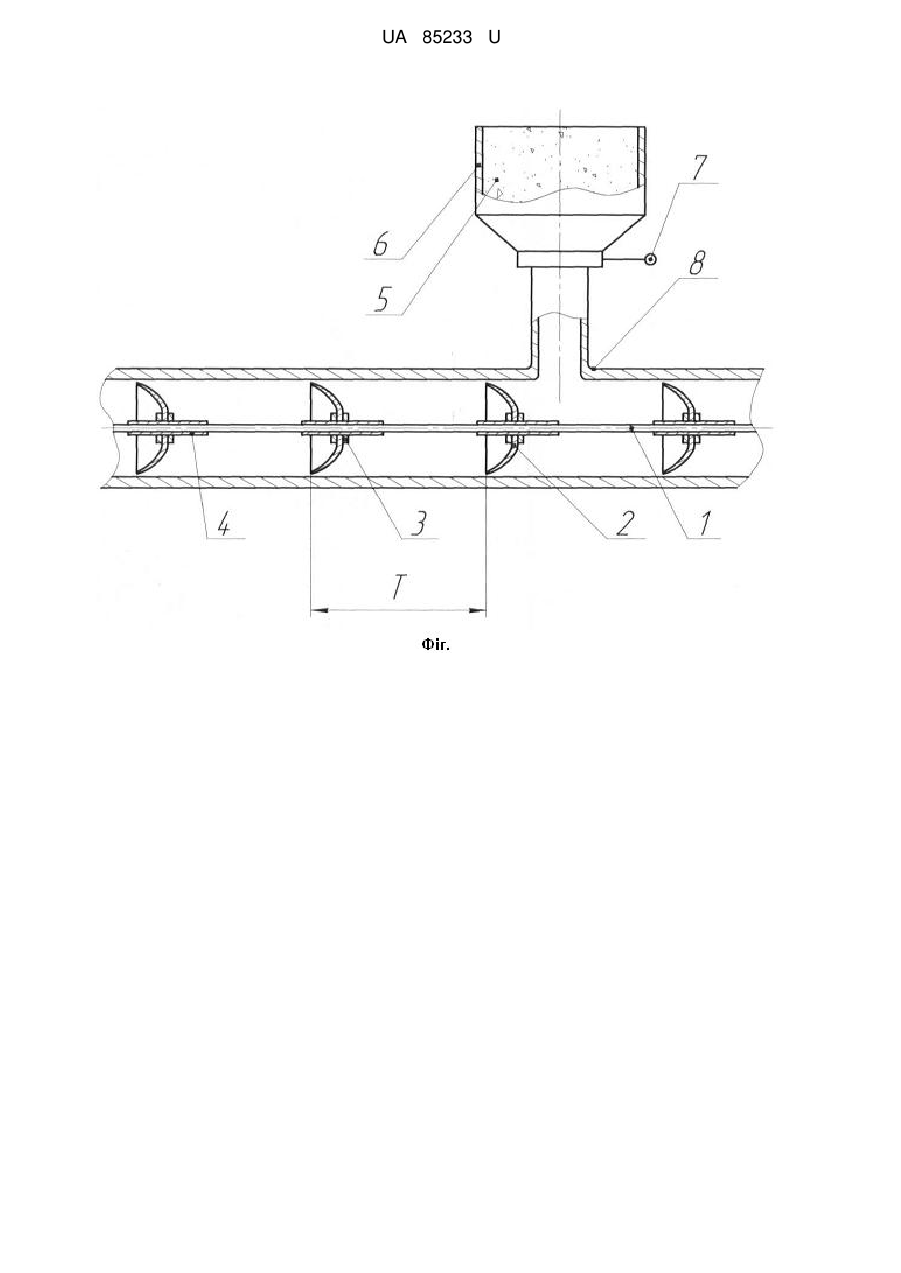

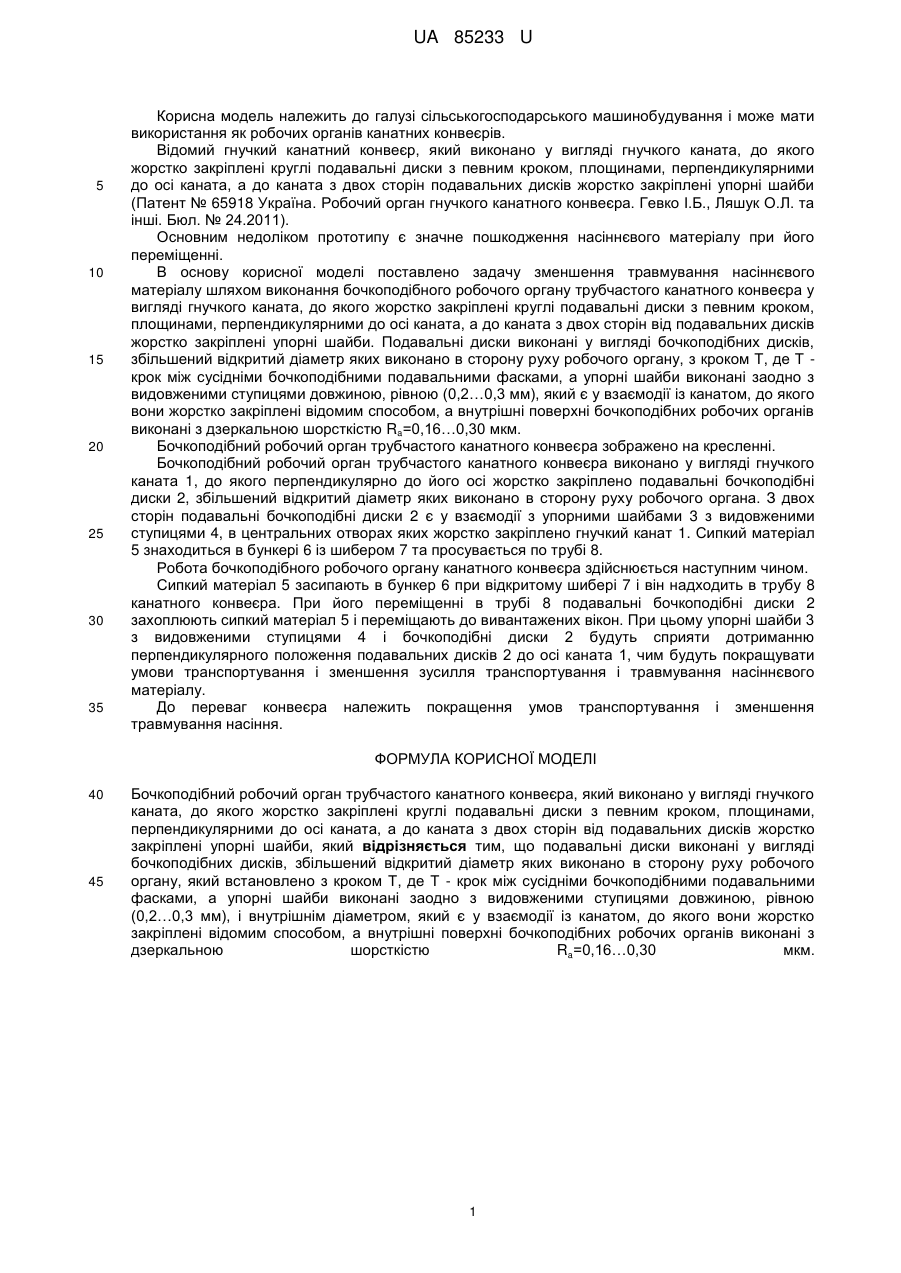

Реферат: Бочкоподібний робочий орган трубчастого канатного конвеєра виконано у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами, перпендикулярними до осі каната, а до каната з двох сторін від подавальних дисків жорстко закріплені упорні шайби. Подавальні диски виконані у вигляді бочкоподібних дисків, збільшений відкритий діаметр яких виконано в сторону руху робочого органу, який встановлено з кроком Т, де Т - крок між сусідніми бочкоподібними подавальними фасками. Упорні шайби виконані заодно з видовженими ступицями довжиною, рівною (0,2…0,3 мм), і внутрішнім діаметром, який є у взаємодії із канатом, до якого вони жорстко закріплені відомим способом. Внутрішні поверхні бочкоподібних робочих органів виконані з дзеркальною шорсткістю Ra=0,16…0,30 мкм. UA 85233 U (12) UA 85233 U UA 85233 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання як робочих органів канатних конвеєрів. Відомий гнучкий канатний конвеєр, який виконано у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами, перпендикулярними до осі каната, а до каната з двох сторін подавальних дисків жорстко закріплені упорні шайби (Патент № 65918 Україна. Робочий орган гнучкого канатного конвеєра. Гевко І.Б., Ляшук О.Л. та інші. Бюл. № 24.2011). Основним недоліком прототипу є значне пошкодження насіннєвого матеріалу при його переміщенні. В основу корисної моделі поставлено задачу зменшення травмування насіннєвого матеріалу шляхом виконання бочкоподібного робочого органу трубчастого канатного конвеєра у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами, перпендикулярними до осі каната, а до каната з двох сторін від подавальних дисків жорстко закріплені упорні шайби. Подавальні диски виконані у вигляді бочкоподібних дисків, збільшений відкритий діаметр яких виконано в сторону руху робочого органу, з кроком Т, де Т крок між сусідніми бочкоподібними подавальними фасками, а упорні шайби виконані заодно з видовженими ступицями довжиною, рівною (0,2…0,3 мм), який є у взаємодії із канатом, до якого вони жорстко закріплені відомим способом, а внутрішні поверхні бочкоподібних робочих органів виконані з дзеркальною шорсткістю Ra=0,16…0,30 мкм. Бочкоподібний робочий орган трубчастого канатного конвеєра зображено на кресленні. Бочкоподібний робочий орган трубчастого канатного конвеєра виконано у вигляді гнучкого каната 1, до якого перпендикулярно до його осі жорстко закріплено подавальні бочкоподібні диски 2, збільшений відкритий діаметр яких виконано в сторону руху робочого органа. З двох сторін подавальні бочкоподібні диски 2 є у взаємодії з упорними шайбами 3 з видовженими ступицями 4, в центральних отворах яких жорстко закріплено гнучкий канат 1. Сипкий матеріал 5 знаходиться в бункері 6 із шибером 7 та просувається по трубі 8. Робота бочкоподібного робочого органу канатного конвеєра здійснюється наступним чином. Сипкий матеріал 5 засипають в бункер 6 при відкритому шибері 7 і він надходить в трубу 8 канатного конвеєра. При його переміщенні в трубі 8 подавальні бочкоподібні диски 2 захоплюють сипкий матеріал 5 і переміщають до вивантажених вікон. При цьому упорні шайби 3 з видовженими ступицями 4 і бочкоподібні диски 2 будуть сприяти дотриманню перпендикулярного положення подавальних дисків 2 до осі каната 1, чим будуть покращувати умови транспортування і зменшення зусилля транспортування і травмування насіннєвого матеріалу. До переваг конвеєра належить покращення умов транспортування і зменшення травмування насіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Бочкоподібний робочий орган трубчастого канатного конвеєра, який виконано у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами, перпендикулярними до осі каната, а до каната з двох сторін від подавальних дисків жорстко закріплені упорні шайби, який відрізняється тим, що подавальні диски виконані у вигляді бочкоподібних дисків, збільшений відкритий діаметр яких виконано в сторону руху робочого органу, який встановлено з кроком Т, де Т - крок між сусідніми бочкоподібними подавальними фасками, а упорні шайби виконані заодно з видовженими ступицями довжиною, рівною (0,2…0,3 мм), і внутрішнім діаметром, який є у взаємодії із канатом, до якого вони жорстко закріплені відомим способом, а внутрішні поверхні бочкоподібних робочих органів виконані з дзеркальною шорсткістю Ra=0,16…0,30 мкм. 1 UA 85233 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
